对于超异构芯片而言，一般是基于异构、可扩展的架构开发，多核异构的优点是各核充分发挥其处理效能的优点，再加上专用硬件加速器也可处理特定任务，从而在性能、功耗和成本上达到最佳平衡。
当前被各厂家广泛使用比较成熟的超异构芯片当属TI的Jacinto™ 7 家族的处理器了，当然这也只是初级超异构芯片。不同厂家对其使用方式不完全一致，有将其完全作为SOC芯片使用的，充分使用了其上的AI算力，有些厂家在不太考虑其安全等级要求的情况下也可能将其当做MCU来使用。
本文将以TI的这块TDA4的芯片为例进行详细介绍，说明相应的内部架构。
对于超异构芯片而言，由于采用了多核异构的架构，因系统需求的差异，其相应的启动流程也有一定的差异性，并且由于集成多核制会导致其启动流程比单核和多核同构的处理器会复杂些。

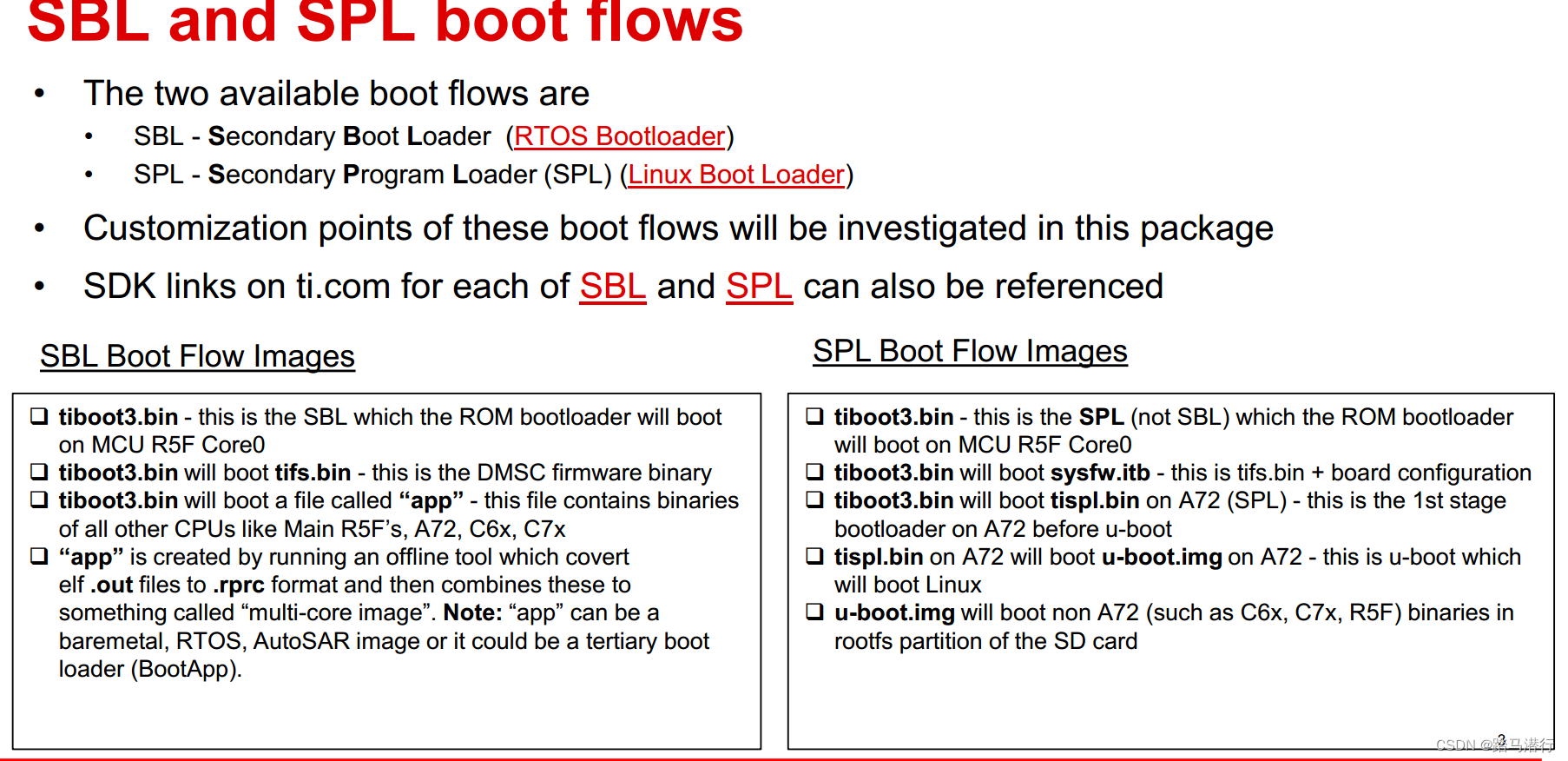

Bootloader 是在操作系统运行之前执行的一段小程序。通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射表，从而建立适当的系统软硬件环境，为最终调用操作系统内核做好准备。两种bootloader 可以选择 SPL （Secondary Program Loader）或 SBL（Secondary bootloader）两种驱动加载。
SPL表示程序加载，分为两级加载程序过程。第一级Bootloader是指从ROM 里面的程序中根据启动方式的选择引导并加载 SPL。第二级Bootloader是指对硬件的初始化过程，引导下一级的 bootloader 核或加载并运行应用程序。

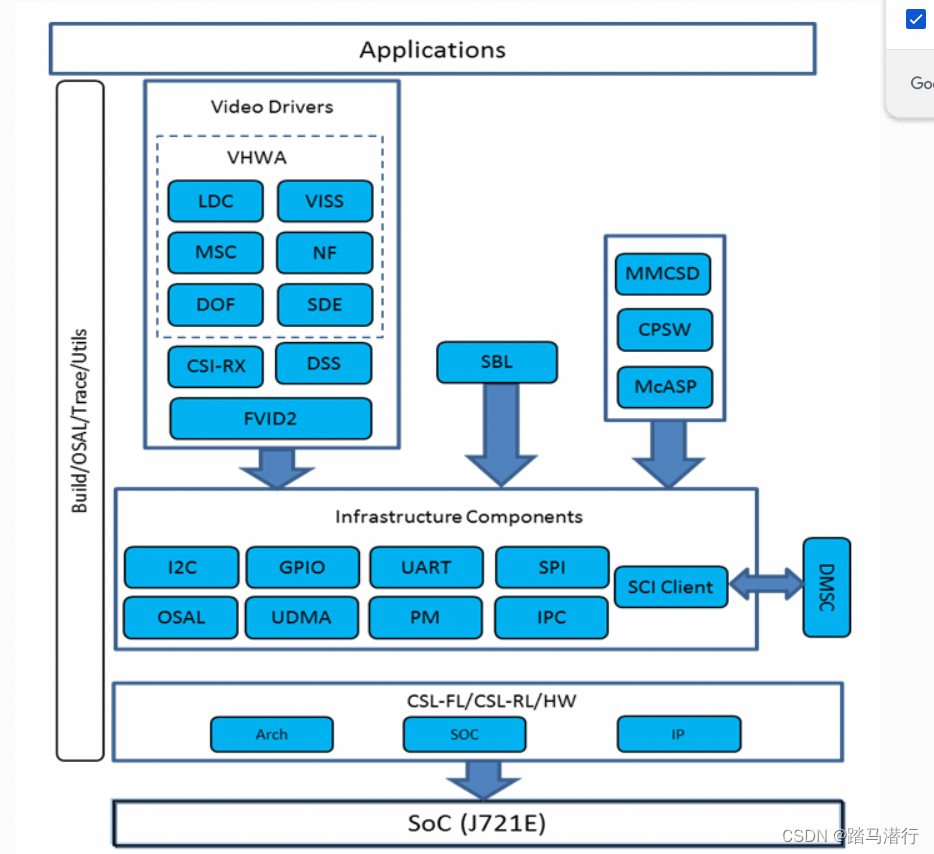

SBL表示驱动加载。可以实现对外围设备进行配置，比如 DDR，可以加载并启动其它核。为了满足快速启动 MCU 执行相关的应用，MCU可以先启动，然后使用BOOT APP 进而引导其它应用程序。在 SBL 启动流程中，SBL 可以直接加载 Linux内核和 DTB。
启动流程

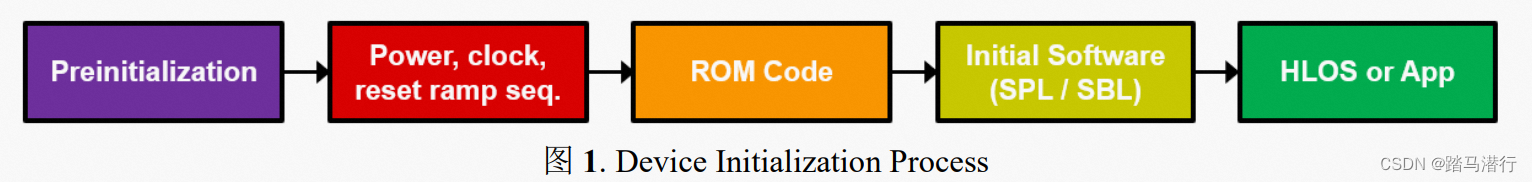

Jacinto7 Soc里面不仅集成了中央处理单元，还集成了DMSC设备管理和安全控制器，MCU等和众多的外设模块。从一个 Soc 的初始化流程来看，前两步是面向硬件的，但具体流程也与设备的系统配置（Boot Mode）管脚的设置有关。具体的初始化流程如下：
- Pre-initialization： 电源、时钟、一些控制连接和启动配置管脚必须保持在所需的逻辑电平。
- Power, clock, reset ramp sequence： 根据电源管理芯片（PMIC）指定的时序（Soc启动时序）配置 Power、Clock、Reset ramp Sequence。
- ROM Code： 两个ROM Code同时执行 (DMSC ROM & MCU R5 ROM)， 从指定存储空间 寻找、下载、执行外部第一个程序 (SPL / SBL) 。
- Initial software (SPL or SBL)： 加载、准备并将控制权传递给应用程序软件或高级操作系 统 (HLOS) 的软件。
- High-Level Operating System (HLOS) or App：运行操作系统或软件应用在主处理器。

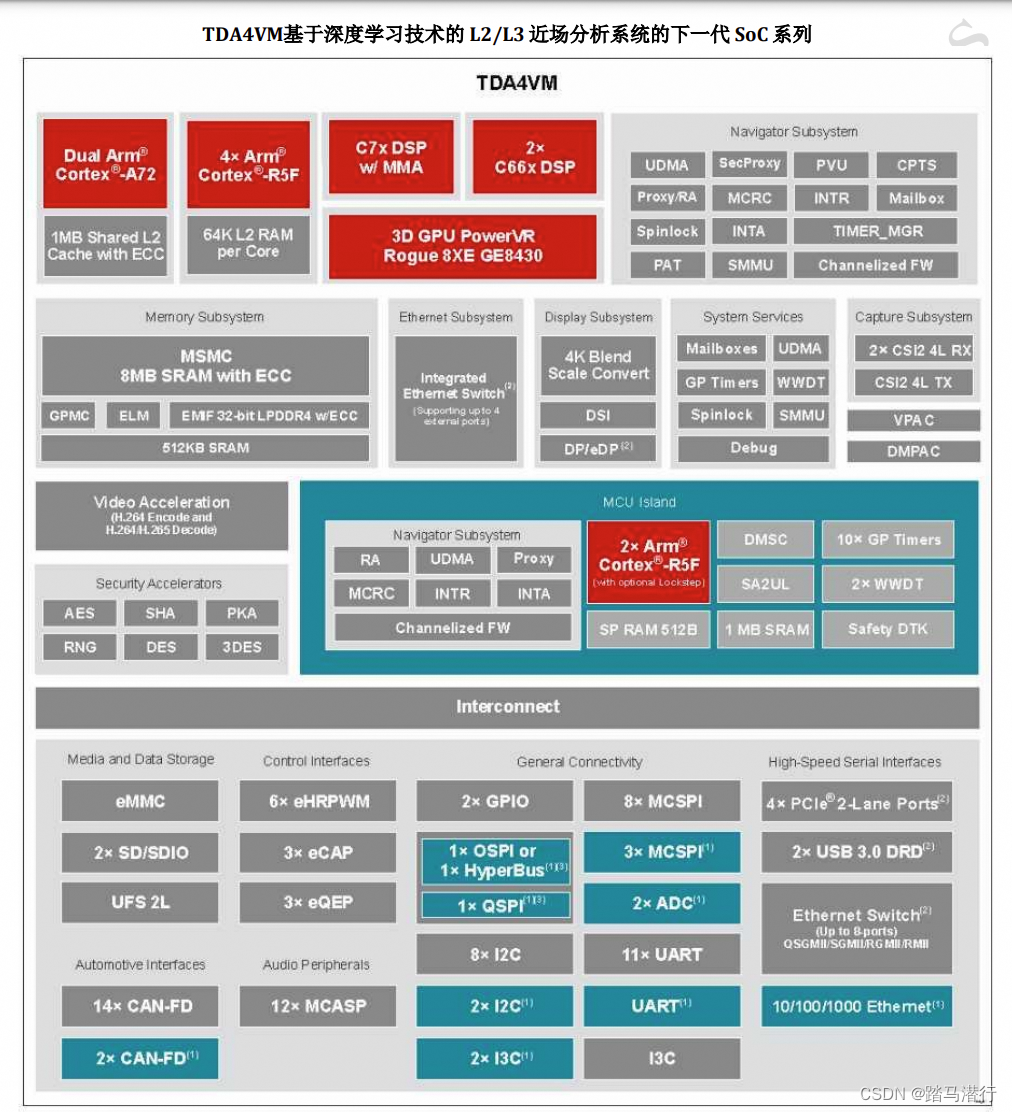

TDA4VM系统框图所示，Jacinto7 Soc MCU Island有双核的R5F和DMSC，其中， MCU R5F负责了Soc的启动管理，DMSC负责了Soc资源管理和安全控制器。
Jacinto7 属于多核处理器，拥有 Cortex A72、C66x、C7x、Main Cortex R5F、MCU R5F 等。 通常 A72 上运行 HLOS（Linux/QNX） ，其余核运行 RTOS，MCU 可以支持 AUTOSAR。PSDKRA+PSDKLA 通常作为 ADAS 应用的基础组件，运行在Jacinto7 Soc之上。除了MCU R5F是启动控制器，会首先启动并控制启动的流程。其余各个核的Power和Reset都可以独立控制。依据应用的不同需求可以灵活调整各个核的启动顺序，且当前 Jacinto7支持SPL和SBL两种不同的 bootloader。
术语解释
- DMSC: Device Management & Security Controller， Soc 复位后执行 DMSC ROM。
- MCU R5F: 启动控制器，DMSC ROM CODE 复位 MCU 域的 Cortex-R5F 后，该核控制着 系统的启动流程。然后，该核开始执行 MCU R5 ROM。
- R5 SPL or SBL: 第二级的 bootloader，通过选择的 BOOT PIN 的配置，MCU 从指定的存 储器（OSPI Flash/EMMC 等）加载 R5 SPL 或 SBL。然后，该 Image 被 DMSC 认证后开始 执行。
- SYSFW ： System Firmware for DSMC, 由 MCU R5 加载并由 DMSC 验证该镜像后， DMSC 开始执行它。
- ATF: ARM Trusted Firmware, ARMv8 Cortex A 核的安全固件，执行安全监控并处理 A72 初始化，同时加载随后的安全和非安全的 A72 镜像。
- OPTEE：Open Portable Trusted Execution Environment，由 Linaro 维护的开源 TEE。 用 作在 A72 内核上运行的 Secure-world 操作系统。 作为 Cortex-A 内核的 ATF 初始化序列的 一部分加载。
- A72 SPL： Secondary program loader，SPL 由 ATF 加载， 作为在 A72 上启动的第一个非 安全代码。
- U-boot：用于 A72 HLOS 和主域 R5 和 DSP 内核上的软件的引导加载程序。

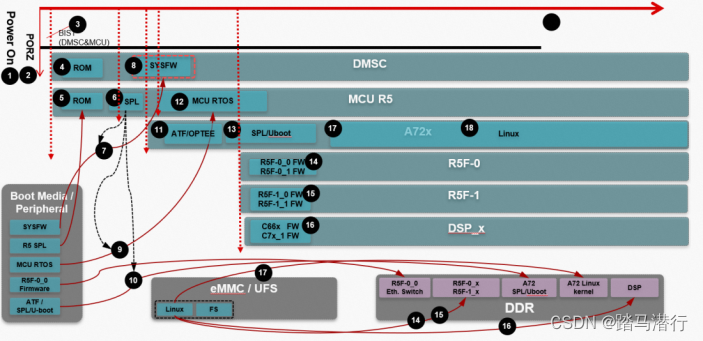

SPL 启动流程
这种方式的启动流程也是 SDK 默认的启动流程。Jacinto7 的启动流程相对而言比较复杂。SPL （Secondary Program Loader），这里所指的是运行 MCU R5 上的 SPL，意为第二级的 Bootloader，它的功能主要是硬件初始化，引导下一级的 bootloader 核或加载应用程序并运行。
有第 二级就有第一级的 Bootloader，第一级的 Bootloader，指 ROM 里面的程序，根据启动方式的选择， 引导并加载 SPL，然后跳转到第二级的 bootloader，Jacinto7 Soc 里面的执行流程跟我们通常的理 解稍有不同，其流程如下图所示：
1. 系统上电
2. Soc PORZ
3. DMSC&MCU BIST （可选）
4. DMSC ROM 开始执行
5. MCU R5 ROM 开始执行
6. MCU R5 ROM 加载并运行 SPL
7. MCU R5 SPL（tiboot3.bin）加载 SYSFW
8. DMSC 认证并启动 SYSFW
9. MCU R5 SPL 加载 MCU App （包含在 A72 SPL 该 Image 里面包含了 ATF、OPTEE、MCU RTOS、A72 SPL）
10. MCU R5 SPL 加载 A72 SPL
11. ATF 启动并执行
12. MCU RTOS 启动 Sciclient Server 并运行 App
13. A72 ATF 加载 A72 SPL 并执行，然后加载 Uboot 执行
14. A72 uboot 加载 R5F 0 Image 并执行
15. A72 uboot 加载 R5F 1 Image 并执行
16. A72 uboot 加载 C66x 和 C7x Image 并执行
17. A72 uboot 加载 Kernel Image 并执行，然后挂载文件系统运行到 Linux 控制台。
18. 运行应用程序。以上就是基于 SPL 的 Soc 启动过程。下一小节我们将介绍如何运行 TI Demo 基于上述启动流程 运行 PSDKRA 的 demo。

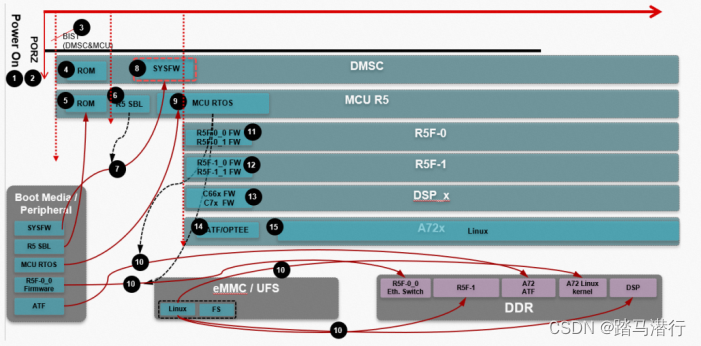

SBL 启动流程
SDK 里也提供了使用 SBL 启动 PSDKRA + PSDKLA 的方法。Jacinto7 的启动流程相对而言比较复 杂。SBL（Secondary bootloader）是 TI 写的非常精简的 Bootloader，可以实现对外围设备进行配 置，比如 DDR，可以加载并启动其它核。为了满足快速启动 MCU 执行相关的应用，MCU 可以先启 动，然后使用 BOOT APP 进而引导其它应用程序。 在 SBL 启动流程中，SBL 可以直接加载 Linux 内核和 DTB。
1. 系统上电
2. Soc PORZ
3. DMSC&MCU BIST （可选）
4. DMSC ROM 开始执行
5. MCU R5 ROM 开始执行
6. MCU R5 ROM 加载并运行 SBL
7. MCU R5 SBL（tiboot3.bin）加载 SYSFW
8. DMSC 认证并启动 SYSFW
9. MCU R5 SBL 加载 MCU Boot App, 运行 Sciclient Server。
10. MCU R5 Boot App 分别加载 Main R5F、DSP、ATF、DTB、Kernel Image
11. Main R5F 0 开始运行
12. Main R5F 1 开始运行
13. C66x、C7x 开始运行
14. ATF 开始运行
15. Kernel Image 开始执行，然后挂载文件系统运行到 Linux 控制台。

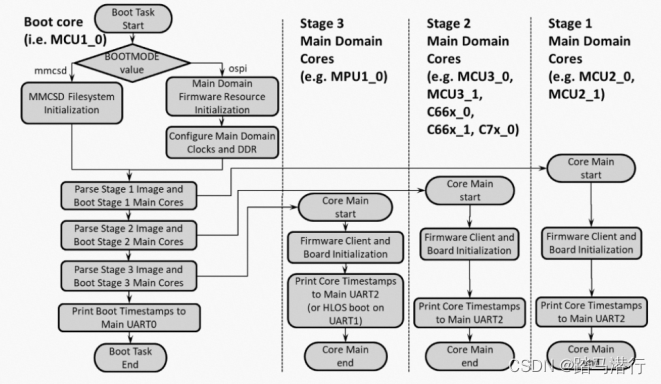

16. 运行应用程序。 以上就是 SBL 的启动过程， MCU R5 BOOT APP 负责了其余 各个核的加载和启动，其 Boot App 流程如下图所示：

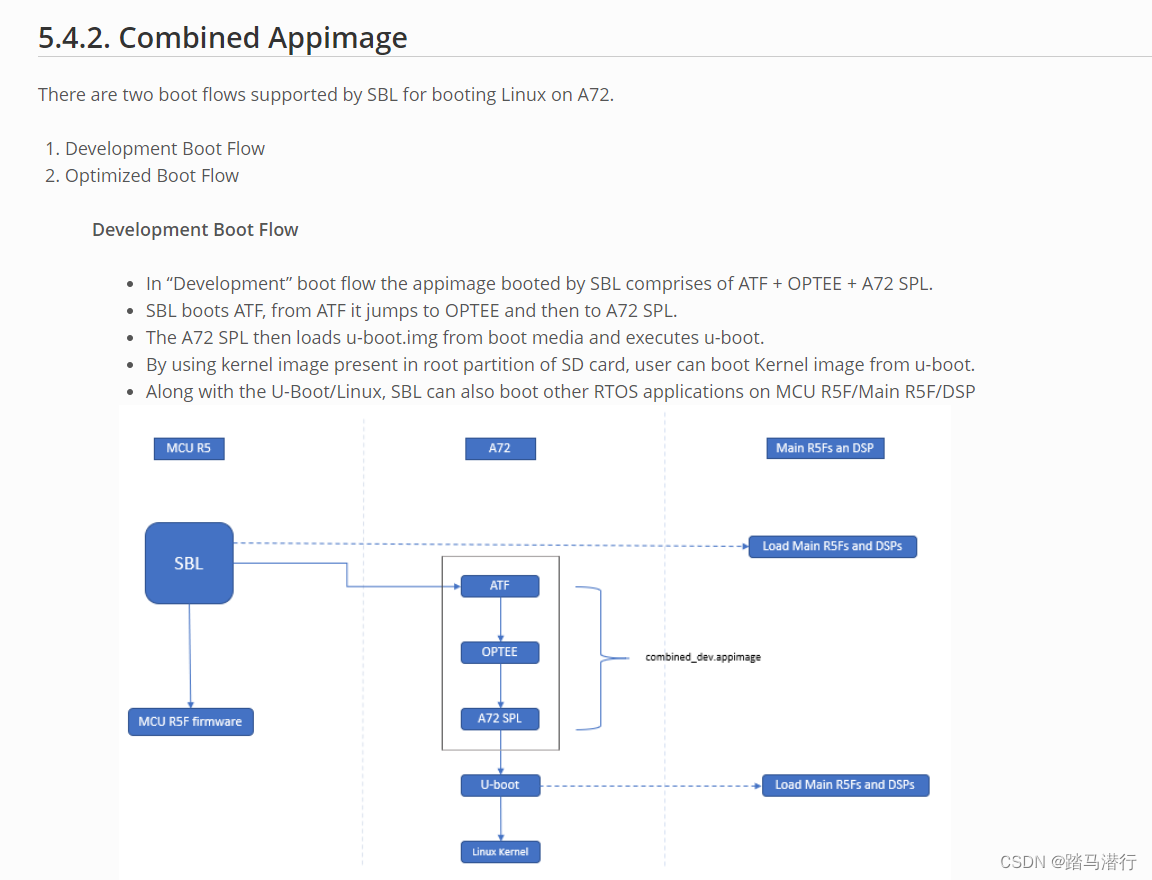

对于 A72 上的 Linux 启动流程，我们直接是从 BOOT APP 加载 Linux 的 DTB、ATF、Kernel Image。这里跟 SPL 的启动流程不同（没有加载和运行 A72 的 SPL 和 Uboot.img 镜像）从启动流程上讲，该流程对 A72 Linux 的启动流程进行了优化，启动时间也短。另外一个需要注意的 DTB，这里面的 dtb 需要更 新 bootargs，如果需要运行 PSDKRA 的 Demo，还需要对 DTB 做相应的修改。
镜像格式
tiboot3.bin
+-----------------------+
| X.509 |
| Certificate |
| +-------------------+ |
| | | |
| | R5 | |
| | u-boot-spl.bin | |
| | | |
| +-------------------+ |
| | | |
| | FIT header | |
| | +---------------+ | |
| | | | | |
| | | DTB 1...N | | |
| | +---------------+ | |
| +-------------------+ |
+-----------------------+tispl.bin
+-----------------------+
| |
| FIT HEADER |
| +-------------------+ |
| | | |
| | ARM64 ATF | |
| +-------------------+ |
| | | |
| | ARM64 OPTEE | |
| +-------------------+ |
| | | |
| | ARM64 SPL | |
| +-------------------+ |
| | | |
| | SPL DTB 1...N | |
| +-------------------+ |
+-----------------------+sysfw.itb
+-----------------------+
| |
| FIT HEADER |
| +-------------------+ |
| | | |
| | sysfw.bin | |
| +-------------------+ |
| | | |
| | board config | |
| +-------------------+ |
| | | |
| | PM config | |
| +-------------------+ |
| | | |
| | RM config | |
| +-------------------+ |
| | | |
| | Secure config | |
| +-------------------+ |
+-----------------------+引导流程
在基于K3体系结构的设备上，ROM仅支持通过MCU（R5）引导。这意味着引导程序必须在R5内核上运行。为了满足此约束，保持安全并具有更快的启动时间，软件启动体系结构设计如下：
+------------------------------------------------------------------------+
| DMSC | R5 | ARM64 |
+------------------------------------------------------------------------+
| +--------+ | | |
| | Reset | | | |
| +--------+ | | |
| : | | |
| +--------+ | +-----------+ | |
| | *ROM* |----------|-->| Reset rls | | |
| +--------+ | +-----------+ | |
| | | | : | |
| | ROM | | : | |
| |services| | : | |
| | | | +-------------+ | |
| | | | | *R5 ROM* | | |
| | | | +-------------+ | |
| | |<---------|---|Load and auth| | |
| | | | | tiboot3.bin | | |
| | | | +-------------+ | |
| | | | : | |
| | | | : | |
| | | | : | |
| | | | +-------------+ | |
| | | | | *R5 SPL* | | |
| | | | +-------------+ | |
| | | | | Load | | |
| | | | | sysfw.itb | | |
| | Start | | +-------------+ | |
| | System |<---------|---| Start | | |
| |Firmware| | | SYSFW | | |
| +--------+ | +-------------+ | |
| : | | | | |
| +---------+ | | Load | | |
| | *SYSFW* | | | system | | |
| +---------+ | | Config data | | |
| | |<--------|---| | | |
| | | | +-------------+ | |
| | | | | | | |
| | | | | DDR | | |
| | | | | config | | |
| | | | +-------------+ | |
| | | | | | | |
| | |<--------|---| Start A53 | | |
| | | | | and Reset | | |
| | | | +-------------+ | |
| | | | | +-----------+ |
| | |---------|-----------------------|---->| Reset rls | |
| | | | | +-----------+ |
| | DMSC | | | : |
| |Services | | | +-----------+ |
| | |<--------|-----------------------|---->|*ATF/OPTEE*| |
| | | | | +-----------+ |
| | | | | : |
| | | | | +-----------+ |
| | |<--------|-----------------------|---->| *A53 SPL* | |
| | | | | +-----------+ |
| | | | | | Load | |
| | | | | | u-boot.img| |
| | | | | +-----------+ |
| | | | | : |
| | | | | +-----------+ |
| | |<--------|-----------------------|---->| *U-Boot* | |
| | | | | +-----------+ |
| | | | | | prompt | |
| | | | | +-----------+ |
| +---------+ | | |
| | | |
+------------------------------------------------------------------------+DMSC在这里充当主服务器并提供所有关键服务。R5 / ARM64请求DMSC完成这些服务，如上图所示。
实例参考
参考如下步骤来实现 SBL 启动并运行 PSDKRA 的 Demo（以 SD 卡启动为例）
- 编译 SBL: 编译 PSDKRA PDK sbl_mmcsd_img 生成 sbl_mmcsd_img_mcu1_0_release.bin，然后拷贝到 SD 卡 boot 分区 tiboot3.bin，编译方法 如下：
Ubuntu18$ cd $PDK_PATH/packages/ti/build
Ubuntu18$ make BOARD=j721e_evm CORE=mcu1_0 BUILD_PROFILE= release pdk_libs -sj
Ubuntu18$ make BOARD=j721e_evm CORE=mcu1_0 BUILD_PROFILE= release sbl_mmcsd_img -sj- 编译 can boot app: 在 PSDKRA MCUSW 里面编译出 Image（SDK 8.1 开始，也可以从 vision_app 下编译该 image，其命令是 sbl_mcusw_bootimage_sd，编译出的 image 在 $PATH_VISION_SDK_BUILD/out/sbl_bootfiles/app） ： can_boot_app_mcu_rtos_mcu1_0_release.appimage, 然后拷贝到 SD 卡 boot 分区 app，编 译方法如下：
Ubuntu18$ cd $MCUSW_PATH/build
Ubuntu18$ make -C can_boot_app_mcu_rtos HLOSBOOT=linux BOOTMODE=mmcsd SOC=j721e BOARD=j721e_
evm CORE=mcu1_0 BUILD_OS_TYPE=freertos CANFUNC=disabled BUILD_PROFILE=release -sj- 编译 DTB：用 SBL + BOOT APP 方式直接启动 Linux，需要更新 DTB 的 bootargs 和在 k3- j721e-common-proc-board.dts 里面添加 k3-j721e-vision-apps.dts 的内容，最终将其编译为 一个 dtb，以便支持 PSDKRA 的 demo 的运行环境。编译 k3-j721e-common-proc-board.dtb 并拷贝到 PSDKRA/board-support/prebuilt-images/base-board.dtb。其 bootargs 配置 k3- j721e-common-proc-board.dts 如下：
bootargs = "console=ttyS2,115200n8 earlycon=ns16550a,mmio32,0x02800000";更新到如下内容
bootargs = "console=ttyS2,115200n8 earlycon=ns16550a,mmio32,0x02800000 root=/dev/mmcblk1p2 r
w rootfstype=ext4 rootwait";- 转换 Linux 的 ATF、dtb、kernel Image
Ubuntu18$ cd PSDKRA/mcusw/mcuss_demos/boot_app_mcu_rtos/main_domain_apps/scripts/hlos/ && ./
constructappimageshlos.sh j721e_evm转换完成后你将得到 atf_optee.appimage、tidtb_linux.appimage、 tikernelimage_linux.appimage,这些 Image 也需要拷贝到 SD 卡 boot 分区。
- Combine C66/C7x/R5F Core Image: 将 MCU2_0 和 MCU2_1 的 Image 合成为 lateapp1。 将 C6x_1、C6x_2 和 C7x 合成 lateapp2.
Ubuntu18$ cd PSDKRA/vision_apps
Ubuntu18$ make sbl_vision_apps_bootimage经过上述的步骤，我们就准备了 SBL 启动所需要的文件。接下来就需要将这些 Image 拷贝到 SD 中进行验证：
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_bootfiles/tiboot3.bin $SD_BOOT
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_bootfiles/tifs.bin $SD_BOOT
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_bootfiles/app $SD_BOOT
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_combined_bootfiles/atf_optee.appimage
$SD_BOOT
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_combined_bootfiles/tidtb_linux.appimage $SD_BOOT
Ubuntu18$ cp $(SJ_PATH_VISION_SDK_BUILD)/out/sbl_combined_bootfiles/tikernelimage_linux.appi
mage $SD_BOOT
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_bootfiles/lateapp1 $SD_BOOT
Ubuntu18$ cp $PATH_VISION_SDK_BUILD/out/sbl_bootfiles/lateapp2 $SD_BOOTMCU 的启动 log 如下：
SBL Revision: 01.00.10.01 (Mar 30 2022 - 08:00:22)
TIFS ver: 21.9.1--v2021.09a (Terrific Lla
Starting Sciserver..... PASSED
MCU R5F App started at 0 usecs
Calling Sciclient_procBootRequestProcessor, ProcId 0x6...
Calling Sciclient_procBootRequestProcessor, ProcId 0x7...
Loading BootImage
MMCBootImageLate: fp 0x 0x41cbf300, fileName is 0:/lateapp1
Called SBL_MulticoreImageParse, status = 0
BootImage completed, status = 0
Sciclient_procBootReleaseProcessor, ProcId 0x6...
Sciclient_procBootReleaseProcessor, ProcId 0x7...
SBL_SlaveCoreBoot completed for Core ID#6, Entry point is 0x0
SBL_SlaveCoreBoot completed for Core ID#7, Entry point is 0x0
Calling Sciclient_procBootRequestProcessor, ProcId 0x8...
Calling Sciclient_procBootRequestProcessor, ProcId 0x9...
Calling Sciclient_procBootRequestProcessor, ProcId 0x3...
Calling Sciclient_procBootRequestProcessor, ProcId 0x4...
Calling Sciclient_procBootRequestProcessor, ProcId 0x30...
Loading BootImage
MMCBootImageLate: fp 0x 0x41cbf300, fileName is 0:/lateapp2
Called SBL_MulticoreImageParse, status = 0
BootImage completed, status = 0
Sciclient_procBootReleaseProcessor, ProcId 0x8...
Sciclient_procBootReleaseProcessor, ProcId 0x9...
Sciclient_procBootReleaseProcessor, ProcId 0x3...
Sciclient_procBootReleaseProcessor, ProcId 0x4...
Sciclient_procBootReleaseProcessor, ProcId 0x30...
SBL_SlaveCoreBoot completed for Core ID#10, Entry point is 0xa8d00c00
SBL_SlaveCoreBoot completed for Core ID#11, Entry point is 0xa9d00c00
SBL_SlaveCoreBoot completed for Core ID#12, Entry point is 0xaa200000
Calling Sciclient_procBootRequestProcessor, ProcId 0x20...
Loading BootImage
MMCBootImageLate: fp 0x 0x41cbf300, fileName is 0:/atf_optee.appimage
Called SBL_MulticoreImageParse, status = 0
MMCBootImageLate: fp 0x 0x41cbf300, fileName is 0:/tikernelimage_linux.appimage
Called SBL_MulticoreImageParse, status = 0
MMCBootImageLate: fp 0x 0x41cbf300, fileName is 0:/tidtb_linux.appimage
Called SBL_MulticoreImageParse, status = 0
BootImage completed, status = 0
Sciclient_procBootReleaseProcessor, ProcId 0x20...
SBL_SlaveCoreBoot completed for Core ID#0, Entry point is 0x70000000
Boot App: Started at 3164 usec
Boot App: Total Num booted cores = 6
Boot App: Booted Core ID #6 at 1583155 usecs
Boot App: Booted Core ID #7 at 1646155 usecs
Boot App: Booted Core ID #10 at 6264155 usecs
Boot App: Booted Core ID #11 at 6335155 usecs
Boot App: Booted Core ID #12 at 6406155 usecs
Boot App: Booted Core ID #0 at 17573156 usecs
MCU Boot Task started at 3164 usecs and finished at 21929155 usecs 等到 Linux 运行到 Console,运行如下初始化 PSDKRA Demo 运行环境：
cd /opt/vision_apps
source ./vision_apps_init.sh使用下面的命令运行具体的 Demo
./run_app_tidl.sh - Image classification demo (needs display)
./run_app_tidl_avp2.sh - Auto valet parking demo (needs display)
./run_app_dof.sh - Dense optical flow demo (needs display)
./run_app_stereo.sh - Stereo disparity demo (needs display)
./run_app_c7x.sh - C7x sample kernel demo
./run_app_srv.sh - 3D SRV 4 camera demo (needs display, Fusion1 board, 4x IMX390 camera)
./run_app_single_cam.sh - Single camera + VISS + Display demo (needs display, Fusion1 board,
1x IMX390 or compatible camera's)
./run_app_multi_cam.sh - Multi (4x) camera + VISS + Display demo (needs display, Fusion1 boa
rd, 4x IMX390 or compatible camera's)
./vx_app_arm_opengl_mosaic.out - OpenGL + OpenVX test
./vx_app_linux_arm_ipc.out - inter processor communication test
./vx_app_linux_arm_mem.out - memory allocation test
./vx_app_tutorial.out - TI OpenVX tutorial
./vx_app_conformance.out - TI OpenVX conformance tests启动方法总结
通过两种不同的 bootloader（SBL 和 SPL）来介绍 Jaicnto7 的启动流程。Jacitno7 PSDKLA+PSDKRA 默认采用了 SPL 的 bootloader。
在 ADAS 应用中，尤其使用内部 MCU 的场景下，推荐 使用 PSDKRA+PSDKLA 的 SBL 启动流程。
Jacinto7 启动流程多种多样，用户可以依据不同的应用需求（Early CAN message response、Early Splash Screen、Early Camera (RVC)、Early Linux user space、Early Video (Boot animation) 等），灵活设计 启动流程，从而满足系统的需求。
