以STM32F4为例说明

TIM_ClockDivision：时钟分割,配置寄存器是TIM1->CR1

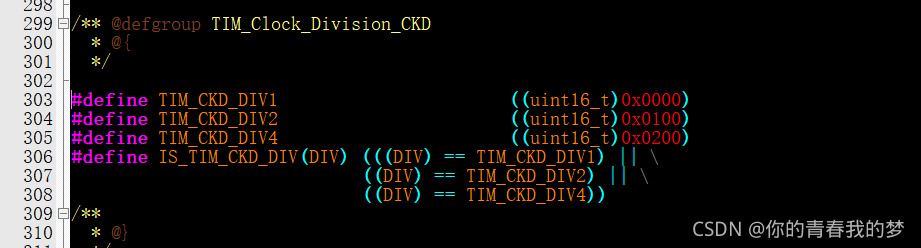

共有3种分割参数，这里CK_INT是指选择的时钟时基见图1-紫红色

CK_INT是用户选择的内部时钟，比如通用定时器=84MHz（当预分频系数为0时），那么CK_INT=84MHz，若预分频系数不为0，则按照相关计算得出CK_INT大小；那么tDTS就可以对应计算了

是用到定时器输入相关的功能才使用到的配置，如：

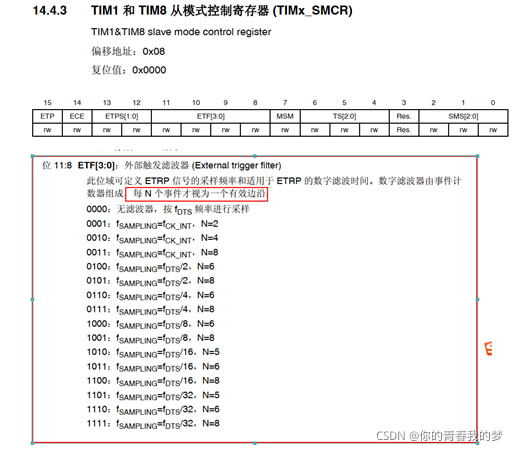

  1. 外部触发输入，见图1-红色框，涉及到的寄存器TIM1->SMCR
  2. 输入捕获功能，见图1-蓝色框，涉及到的寄存器TIM1->CCMR1
  3. 死区时间设定，见图1-绿色框，涉及到的寄存器TIM1->BDTR

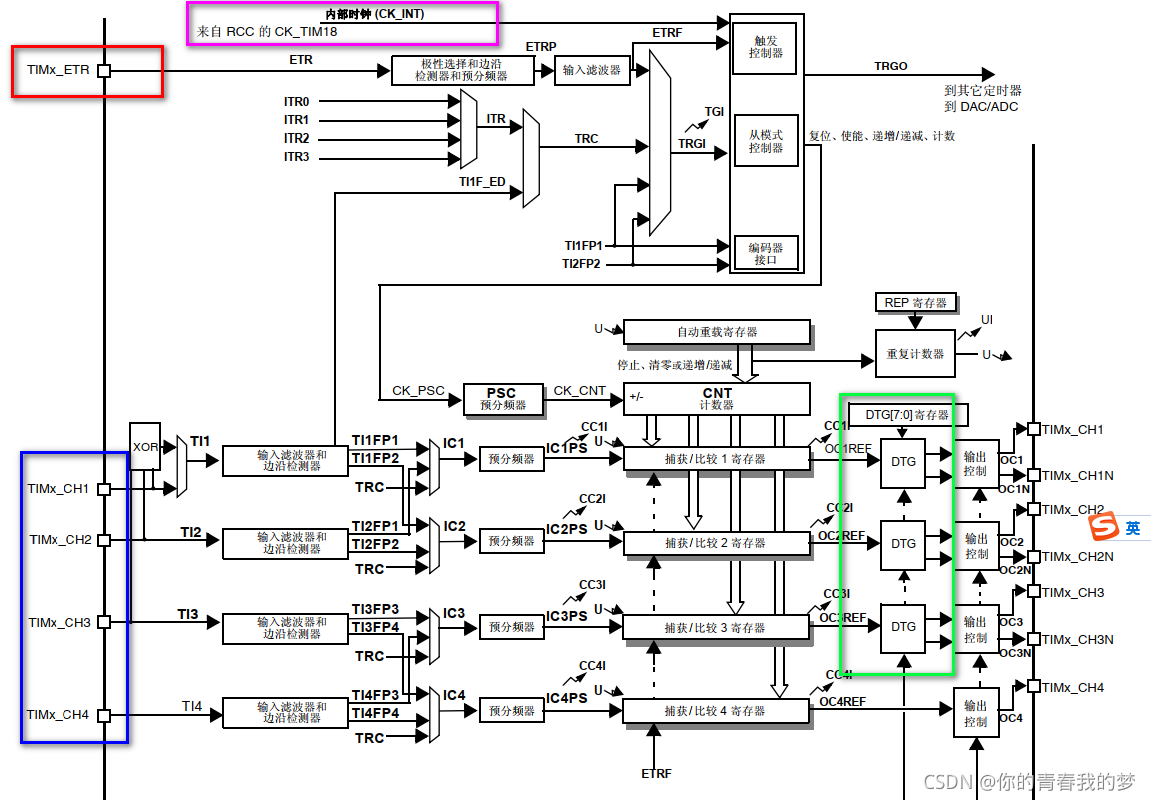

图1

那我们看一下这3个寄存器，有关的配置



我们由上可知，这三个功能或寄存器都涉及到了tDTS(或者fDTS=1/tDTS)

这样我们就清楚了时钟分割的用处了，就在这3个方面

1.外部触发输入：这个实际用得少，就不说了

2.输入捕获：一般是测量一个信号的频率、占空比、脉宽等

这里以BLDC中捕获Hall信号来说明

BLDC中有6步驱动，每一步需要换相，而幻想的依据就是Hall信号发生跳变，在有感BLDC中使用输入捕获来检测HALL信号（当然有的会使用IO高低电平读取或采用外部中断来检测HALL信号）

配置参数：

//定时器相关

TIM_TimeBaseStructure.TIM_Prescaler =84-1;//时钟频率为1MHZ

  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

  TIM_TimeBaseStructure.TIM_Period = 0xFFFF;

  TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //不分割

      TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);

//输入捕获相关

  TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;

  TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_BothEdge; //

  // listen to T1, the  HallSensorEvent

  TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_TRC;

  // Div:1, every edge

  TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;

TIM_ICInitStructure.TIM_ICFilter = 15;//滤波器位值=15

  TIM_ICInit(TIM4, &TIM_ICInitStructure);

其它的相关配置，这里就不贴出来了

我们看到以上配置中有2个配置：配置分割系数，滤波器数值

(1)不分割就是说明CK_INT=84/84=1MHz,那么fTDS=1MHZ,tTDS=1us;

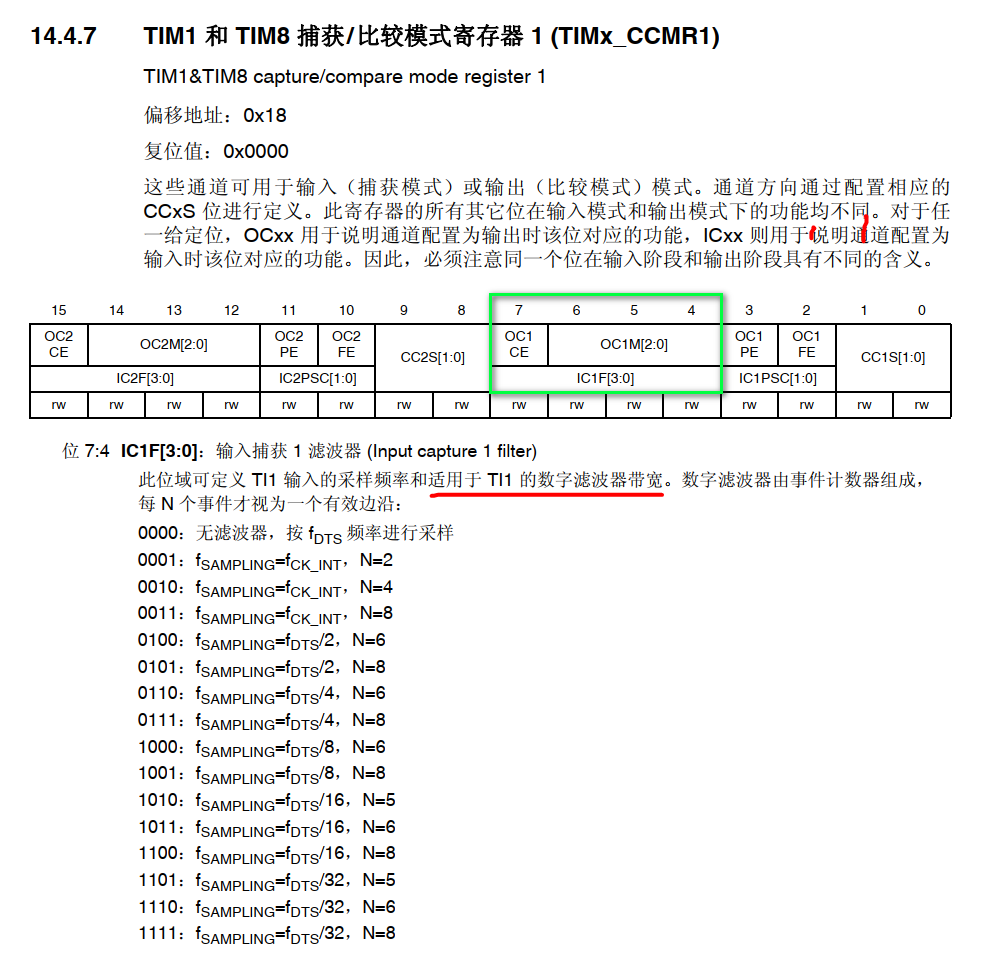

(2)滤波器数值=15，这要回到对应的寄存器中TIM1->CCMR1中，即IC1F[3:0]=1111b(2进制)，可以到考到采样频率fSAMPLING=fTDS/32=1MHz/32=31.25KHz

根据奈奎斯特采样定律可知(至少2倍采样信号频率)，被采样的频率最大为31.25KHz/2=15.625KHz，如果大于这个频率信号将不能被正常识别；

另外有一个N什么意思呢，手册中说：数字滤波器由事件计数器组成，每 N 个事件才视为一个有效边沿；

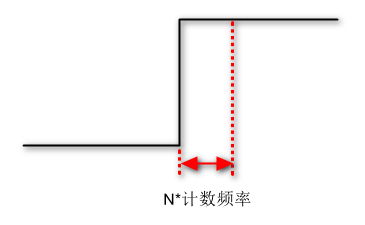

其实是指读取的电平信号持续多长时间才认为是有效电平信号，看下图

这里计数频率是1MHz，即t=1us，N=8即说明采集到高电平信号持续8us才能认为是有效高电平

设定分割频率，根据滤波系数决定的采样频率和N事件有利于滤除高频干扰信号

3.死区时间设定：这个以BLDC中高级定时器3路互补通道输出PWM为例

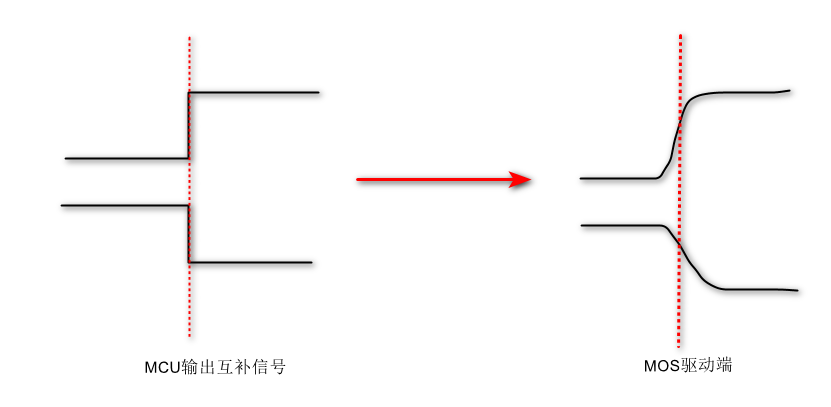

死区设定是防止半桥上下MOS同时导通，造成MOS烧坏，如下图1，因为MOS导通和关断是有时间限制的，虽然MCU输出的互补信号在高低电平上没有重叠，但是由于中间电路的延时和MOS本身特性导致最后驱动MOS的信号有开关重叠，如下图2

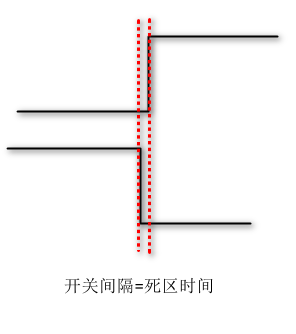

图1

图2

这样我们可以再定时器中配置互补信号输出的时序实现死区时间，不过这个时间一般200ns-2us，不能再大，有些电机应用中对这个要求更高，那要用死区补偿来优化

配置程序如下

  TIM_TimeBaseStructure.TIM_Prescaler = 0;

  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_CenterAligned1;//中央对齐模式1

  TIM_TimeBaseStructure.TIM_Period = 5250;//设置周期

  TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV2;//2倍分割

  TIM_TimeBaseStructure.TIM_RepetitionCounter = REP_COUNTER;//重复计数器值

  TIM_BDTRInitStructure.TIM_DeadTime =(168*800)/1000/2;//800ns死区时间

其他下相关配置这里就不贴出来了

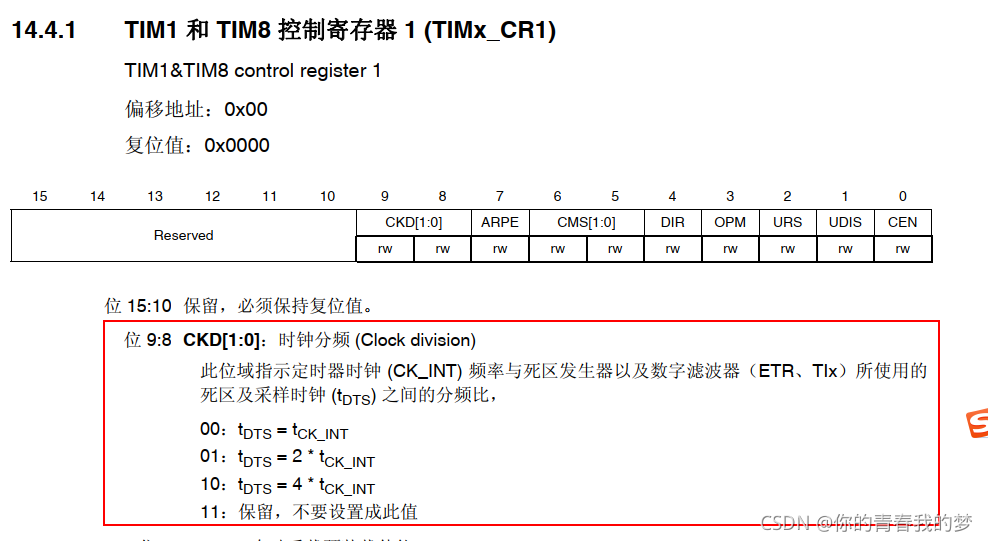

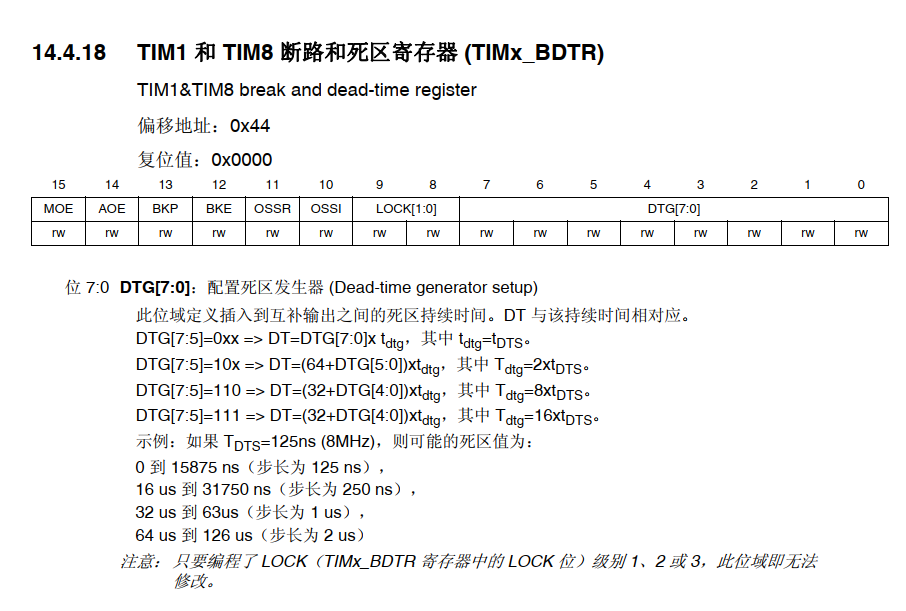

F4的高级定时器=168MHz，这里预分频系数=0，说明不变；分割系数=2，找到寄存器TIM1->CR1可知tTDS=2*tCK_INT，那么找到死区配置寄存器TIM1->BDTR，计算对应死区时间，这里设定死区时间=800ns

上面配置TIM_DeadTime =(168*800)/1000/2=67；

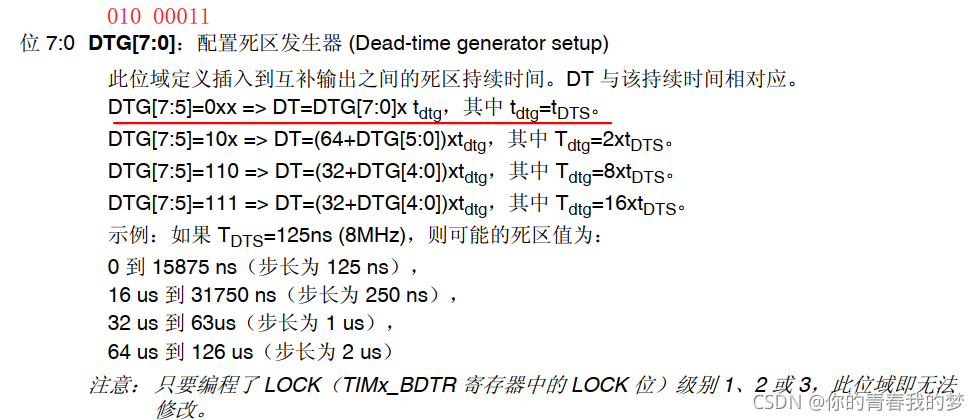

即DTG[7:0]=67=010 00011b(2进制)找到对应公式，符合第一条计算公式：DTG[7:5]=0xx=>…

DT=DTG[7:0]*tdtg, 其中DTG[7:0]=67，tdtg=2*tDTS,即tdtg=2*tCK_INT，

DT=67*2*(1/168000000)s=797ns

到这里就说完了TIM_ClockDivision分割系数在实际中的应用
