《Shader入门精要》基础纹理

完整shader代码和示例图片可以看我的github：zaizai77/Shader-Learn: 实现一些书里讲到的shader

使用Unity内置函数

之前的例子中我们都是手动去获取光源方向和视角方向，使用：

使用normalize(_WorldSpace LightPos0.xyz)来得到光源方向（这种方法实际只适用于平行光）​

使用normalize(_WorldSpace CameraPos.xyz -i.worldPosition.xyz)来得到视角方向

但如果需要处理更复杂的光照类型，如点光源和聚光灯，我们计算光源方向的方向就是错误的，我们需要先在代码中判断光源类型，再计算光源信息

需要注意的是，这些函数都没有保证得到的方向矢量是单位矢量，因此，我们需要在使用前把它们归一化

基础纹理

使用纹理映射（texture mapping）技术，我们可以把一张图“黏”在模型表面，逐纹素（texel）​（纹素的名字是为了和像素进行区分）地控制模型的颜色。

在美术人员建模的时候，通常会在建模软件中利用纹理展开技术把纹理映射坐标（texture-mapping coordinates）存储在每个顶点上。纹理映射坐标定义了该顶点在纹理中对应的2D坐标。通常，这些坐标使用一个二维变量(u, v)来表示，其中u是横向坐标，而v是纵向坐标。因此，纹理映射坐标也被称为UV坐标。

单张纹理

我们通常会使用一张纹理来代替物体的漫反射颜色，在本节中，我们将学习如何在Unity Shader中使用单张纹理来作为模拟的颜色。

        fixed4  _Color;
        sampler2D  _MainTex;
        float4  _MainTex_ST;
        fixed4  _Specular;
        float  _Gloss;

_MainTex_ST的名字不是任意起的。在Unity中，我们需要使用纹理名_ST的方式来声明某个纹理的属性。其中，ST是缩放（scale）和平移（translation）的缩写。_MainTex_ST可以让我们得到该纹理的缩放和平移（偏移）值，_MainTex_ST.xy存储的是缩放值，而_MainTex_ST.zw存储的是偏移值。

接下来，我们需要定义顶点着色器的输入和输出结构体：

        struct  a2v  {
            float4  vertex  :  POSITION;
            float3  normal  :  NORMAL;
            float4  texcoord  :  TEXCOORD0;
        };

        struct  v2f  {
            float4  pos  :  SV_POSITION;
            float3  worldNormal  :  TEXCOORD0;
            float3  worldPos  :  TEXCOORD1;
            float2  uv  :  TEXCOORD2;
        };

我们首先在a2v结构体中使用TEXCOORD0语义声明了一个新的变量texcoord，这样Unity就会将模型的第一组纹理坐标存储到该变量中

顶点着色器

        v2f  vert(a2v  v)  {
            v2f  o;
            o.pos  =  mul(UNITY_MATRIX_MVP,  v.vertex);
            o.worldNormal  =  UnityObjectToWorldNormal(v.normal);

            o.worldPos  =  mul(_Object2World,  v.vertex).xyz;

            o.uv  =  v.texcoord.xy  ＊  _MainTex_ST.xy  +  _MainTex_ST.zw;
            //  Or  just  call  the  built-in  function
            //        o.uv  =  TRANSFORM_TEX(v.texcoord,  _MainTex);

            return  o;
        }

在顶点着色器中，我们使用纹理的属性值_MainTex_ST来对顶点纹理坐标进行变换，得到最终的纹理坐标。计算过程是，首先使用缩放属性_MainTex_ST.xy对顶点纹理坐标进行缩放，然后再使用偏移属性_MainTex_ST.zw对结果进行偏移

Unity提供了一个内置宏TRANSFORM_TEX来帮我们计算上述过程。TRANSFORM_TEX是在UnityCG.cginc中定义的：

// Transforms 2D UV by scale/bias property

#define TRANSFORM_TEX(tex, name) (tex.xy ＊ name##_ST.xy + name##_ST.zw)

它接受两个参数，第一个参数是顶点纹理坐标，第二个参数是纹理名，在它的实现中，将利用纹理名_ST的方式来计算变换后的纹理坐标。

我们还需要实现片元着色器，并在计算漫反射时使用纹理中的纹素值：

        fixed4  frag(v2f  i)  :  SV_Target  {
            fixed3  worldNormal  =  normalize(i.worldNormal);
            fixed3  worldLightDir  =  normalize(UnityWorldSpaceLightDir(i.worldPos));

            //  Use  the  texture  to  sample  the  diffuse  color
            fixed3  albedo  =  tex2D(_MainTex,  i.uv).rgb  ＊  _Color.rgb;

            fixed3  ambient  =  UNITY_LIGHTMODEL_AMBIENT.xyz  ＊  albedo;

            fixed3 diffuse = _LightColor0.rgb ＊ albedo ＊ max(0, dot(worldNormal, worldLightDir));

            fixed3  viewDir  =  normalize(UnityWorldSpaceViewDir(i.worldPos));
            fixed3  halfDir  =  normalize(worldLightDir  +  viewDir);
            fixed3  specular  =  _LightColor0.rgb  ＊  _Specular.rgb  ＊  pow(max(0,  dot(worldNormal,
        halfDir)),  _Gloss);

            return  fixed4(ambient  +  diffuse  +  specular,  1.0);
        }

上面的代码首先计算了世界空间下的法线方向和光照方向。然后，使用CG的 tex2D 函数对纹理进行采样。它的第一个参数是需要被采样的纹理，第二个参数是一个float2类型的纹理坐标，它将返回计算得到的纹素值。我们使用采样结果和颜色属性_Color的乘积来作为材质的反射率albedo，并把它和环境光照相乘得到环境光部分。随后，我们使用albedo来计算漫反射光照的结果，并和环境光照、高光反射光照相加后返回。

纹理的属性

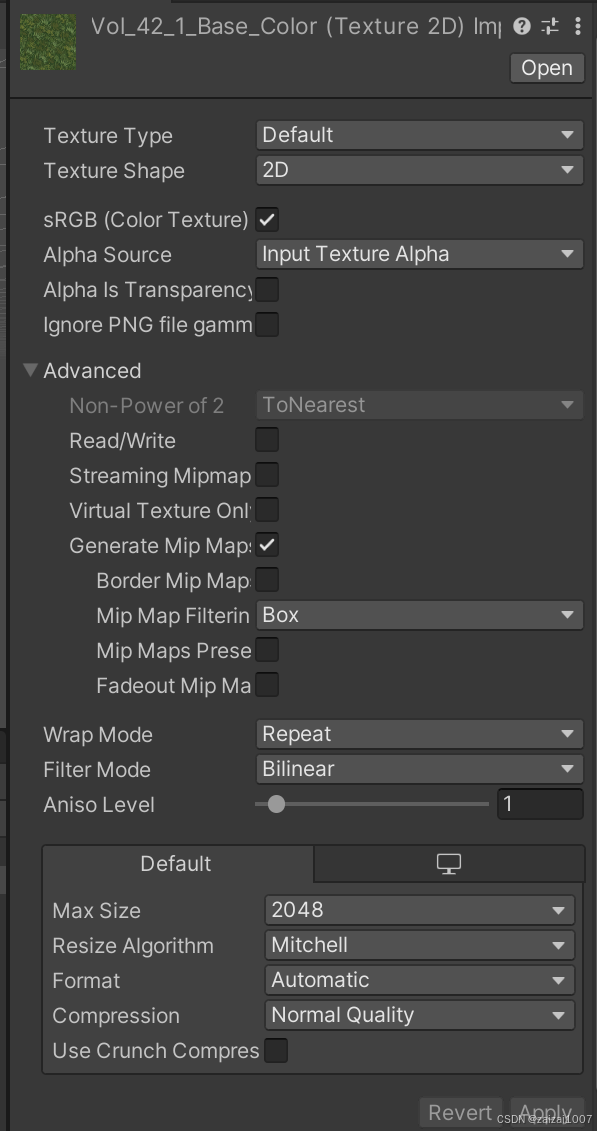

我们要为导入的纹理选择合适的类型，因为只有这样才能让Unity知道我们的意图，为Unity Shader传递正确的纹理，并在一些情况下可以让Unity对该纹理进行优化。

Wrap Mode。它决定了当纹理坐标超过[0, 1]范围后将会如何被平铺。

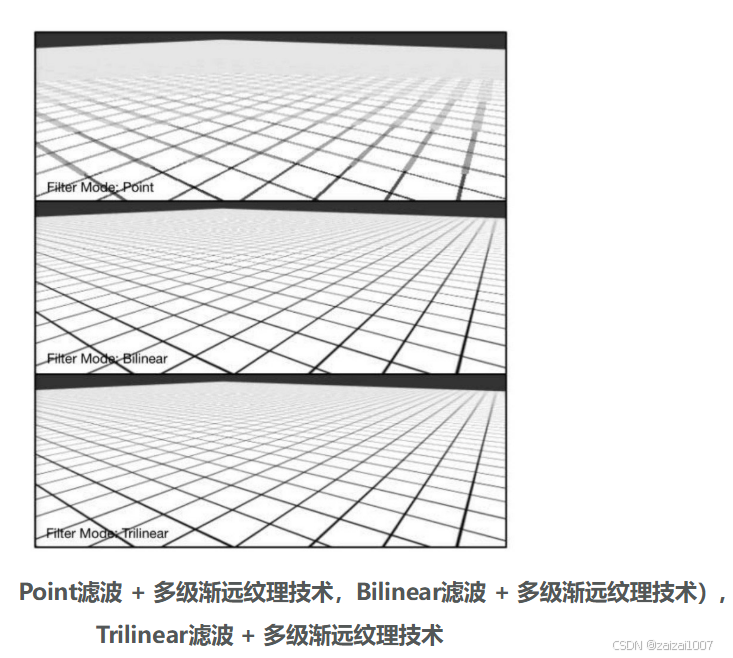

Filter Mode属性，它决定了当纹理由于变换而产生拉伸时将会采用哪种滤波模式。Filter Mode支持3种模式：Point, Bilinear以及Trilinear。它们得到的图片滤波效果依次提升，但需要耗费的性能也依次增大。纹理滤波会影响放大或缩小纹理时得到的图片质量

纹理缩小的过程比放大更加复杂一些，此时原纹理中的多个像素将会对应一个目标像素。纹理缩放更加复杂的原因在于我们往往需要处理抗锯齿问题，一个最常使用的方法就是使用多级渐远纹理（mipmapping）技术

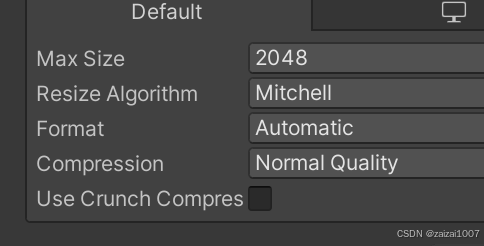

当我们在为不同平台发布游戏时，需要考虑目标平台的纹理尺寸和质量问题。Unity允许我们为不同目标平台选择不同的分辨率

如果导入的纹理大小超过了Max Texture Size中的设置值，那么Unity将会把该纹理缩放为这个最大分辨率。理想情况下，导入的纹理可以是非正方形的，但长宽的大小应该是2的幂，例如2、4、8、16、32、64等。如果使用了非2的幂大小（Non Power of Two, NPOT）的纹理，那么这些纹理往往会占用更多的内存空间，而且GPU读取该纹理的速度也会有所下降。有一些平台甚至不支持这种NPOT纹理，这时Unity在内部会把它缩放成最近的2的幂大小。出于性能和空间的考虑，我们应该尽量使用2的幂大小的纹理。
