车厂应该如何使用Python和Canmatrix将arxml格式的数据库转换成dbc

前言

国内部分车厂会用到arxml格式的数据库，有时为了做二次开发工作，需要用到数据库的各个signals，由于存在的分支节点太多，不利用调用；将数据库转换成dbc或者excel格式能够更加方便我们去调用，例如Labview，Python都有现成的模块调用；

一、工具安装；

1、 点击下载安装 --python 3.8工具
2、 点击下载安装 --Canmatrix工具

二、操作步骤；

1、配置python环境变量；

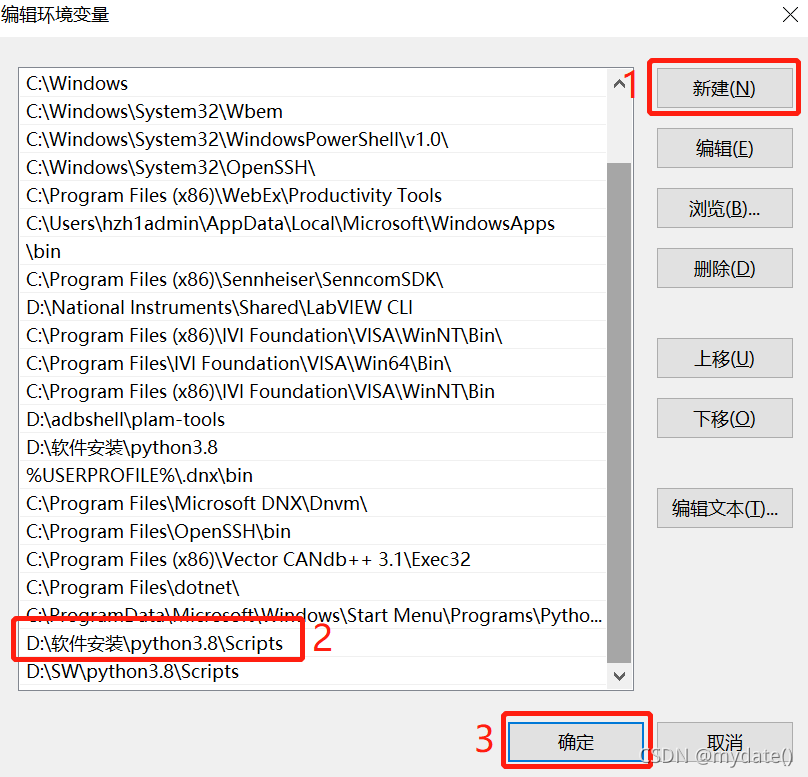

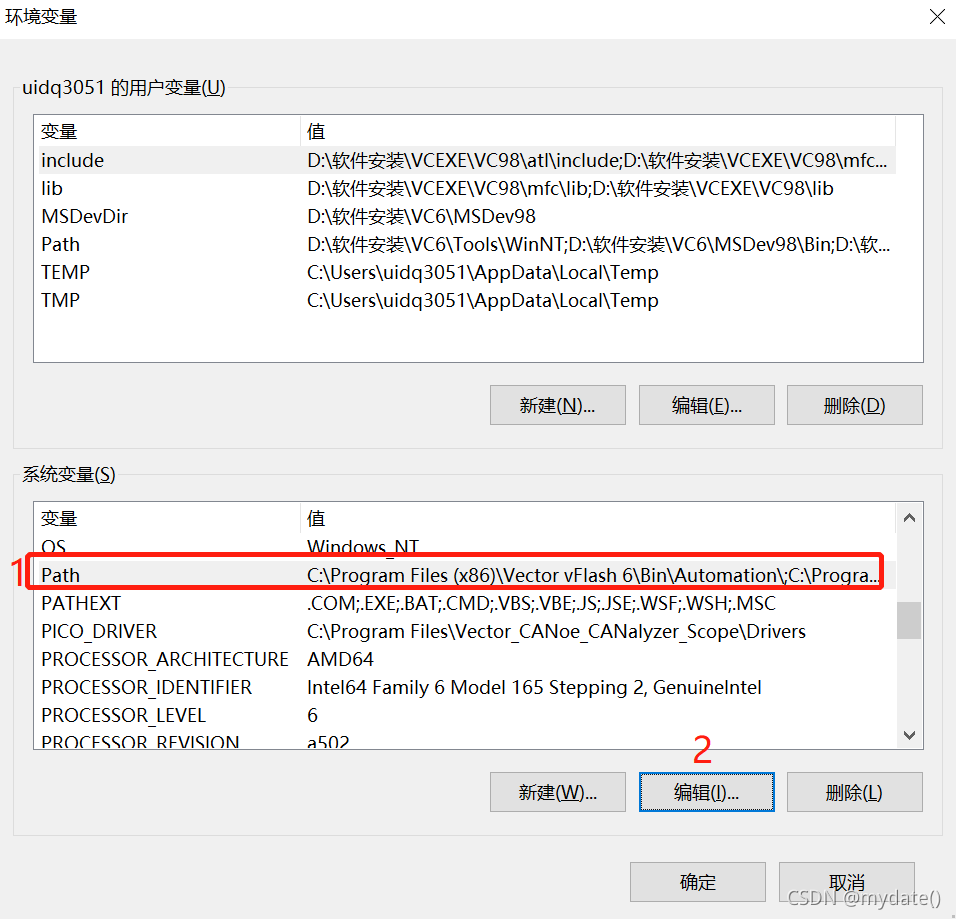

我的电脑→右键属性→高级系统设置→环境变量→系统变量→选择path→编辑→新建→复制自己python文件安装路径→确认

综上，已完成python的环境变量配置；

2、安装Canmatrix工具；

PS：直接在Dos窗口输入命令就好了，不用切换到特定路径

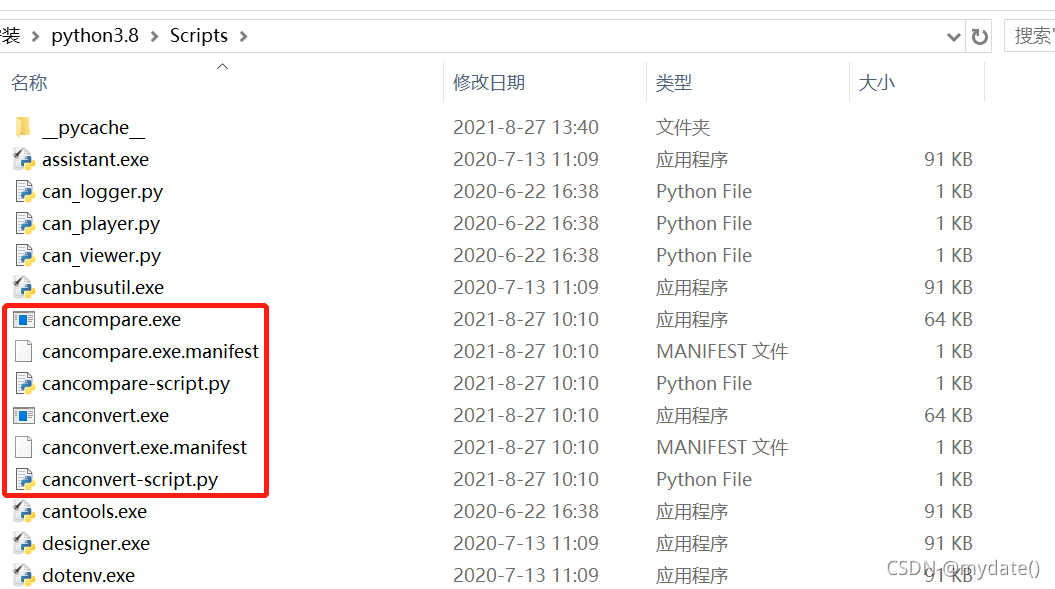

1、打开命令窗口DOS，在命令行输入pip install canmatrix ，安装canmatrix；完成后会在/python/script文件路径下生成canconvert和cancompare（用于转换和比较数据库），并且会提醒pip插件版本太旧；

2、在命令窗口输入 python -m pip install --upgrade pip（更新pip插件，否则无法继续安装其他python插件）

3、安装python功能插件；

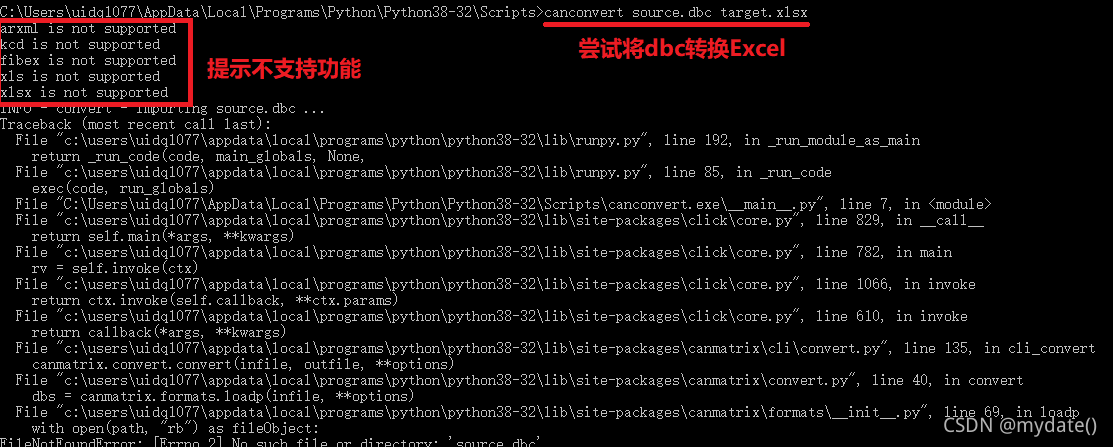

1、安装完catmatrix后不能直接进行arxml、dbc和excel之间的转换，运行canmatrix会提醒缺少部分pyhton插件；
2、请依次在命令窗口输入以下命令（逐个安装）
1）pip install XlsxWriter ----- 解决Xlsx
2）pip install pyaml -----解决yaml
3）pip install lxml -----解决arxml、kcd、fibex
4）pip install xlwt -----解决xls
5）pip install xlrd-----解决读取旧版Excel数据

发送上述命令后python插件缺少问题将会解决；

4、使用Canmatrix将arxml转换dbc；

PS：目标文件不需要模板，如下述target.dbc；

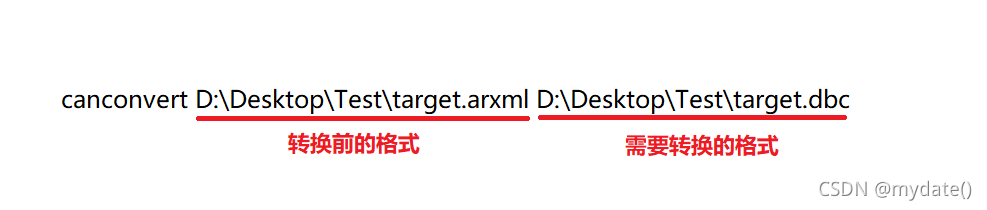

1、发送命令将arxml转换成dbc： canconvert D:\Desktop\Test\target.arxml D:\Desktop\Test\tatget.dbc

综上，已完成arxml到dbc的转换，同时也支持arxml、dbc、excel格式之间的转换；
