控制教程 —— 介绍篇：6.状态空间控制器设计

在本教程中，我们将展示如何使用状态空间(或时域)的方法设计控制器和观测器。
本教程中使用的主要MATLAB命令为：

形式

有几种不同的方法来描述线性微分方程组，在"控制教程 —— 介绍篇：1.建模"部分中介绍了状态空间描述。对于SISO LTI系统，状态空间形式如下：
$$\frac{d\mathbf{x}}{dt}=A\mathbf{x}+Bu$$$$y=C\mathbf{x}+Du$$其中 $\mathbf{x}$表示系统状态变量的 n x 1 向量，$u$表示输入的量，$y$表示输出的量。矩阵 $A$ (n x n)，$B$ (n x 1) 和 $C$ (1 x n) 确定状态变量与输入和输出之间的关系。一共有 n 个一阶微分方程。状态空间描述形式也可以用于具有多输入和多输出(MIMO)的系统，这里主要关注单输入单输出(SISO)系统。

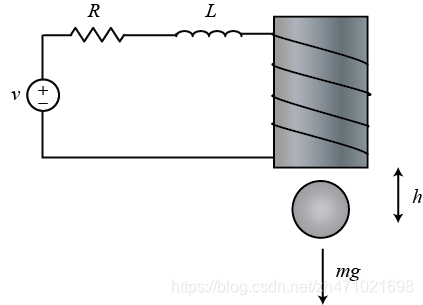

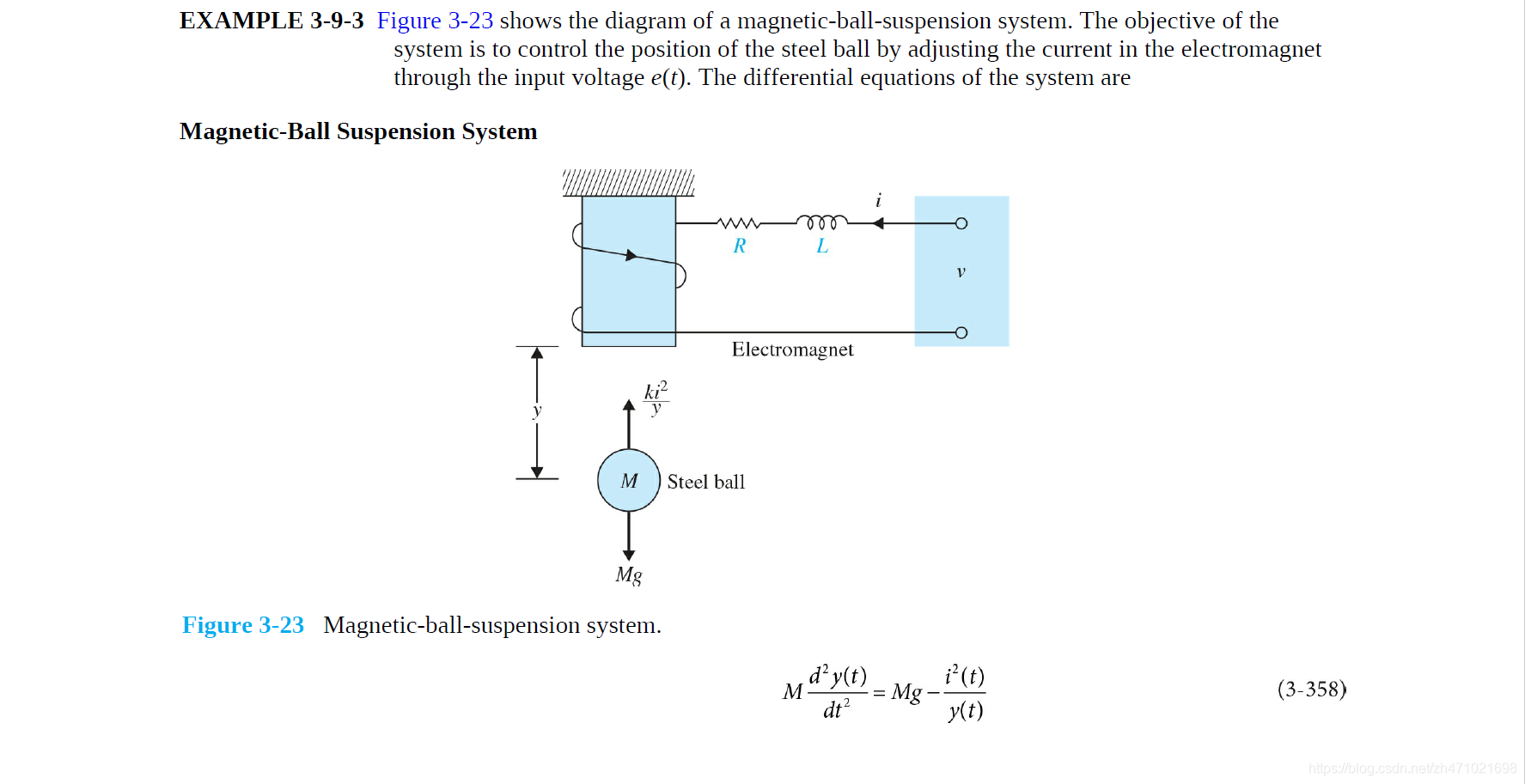

为了介绍状态空间控制设计方法，我们将以磁悬浮球为例。流过线圈的电流回产生磁力，该磁力可以平衡重力，并使球(由磁性材料制成)悬浮在空中。该系统的建模已在许多控制教科书中描述(包括B.C.Kuo撰写的《Automatic Control Systems》，第七版)。

补充参考建模方法：



也可以参考：传送门

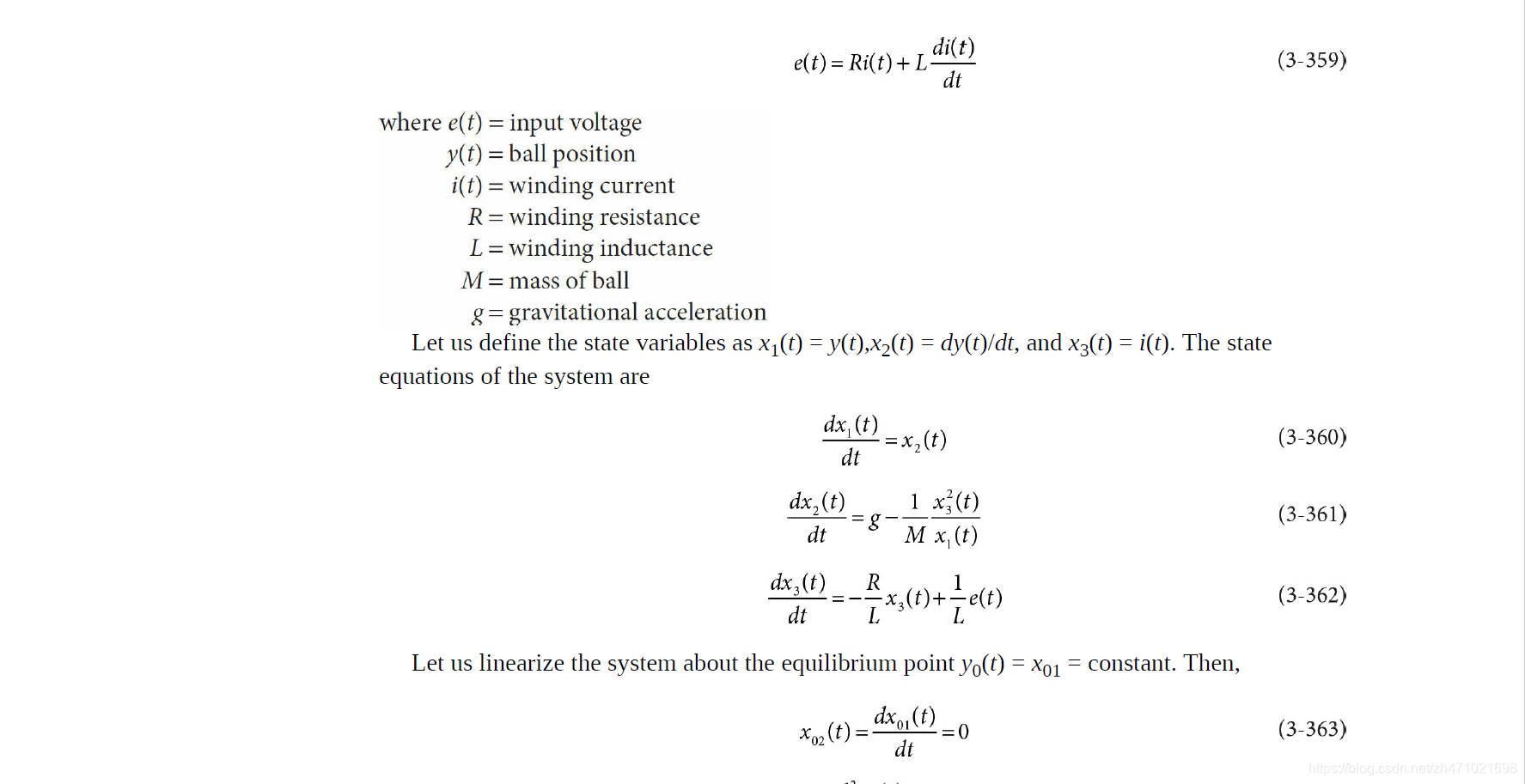

其中 $h$ 是球的垂直位置，$i$ 是通过电磁铁的电流，$V$ 是施加的电压，$m$ 是球的质量，$g$ 是重力加速度，$L$ 是电感，$R$ 是电阻，$K$ 是施加在球上的磁力系统。为简单起见，我们将选择 $m=0.05kg$，$K=0.0001$，$L=0.01H$，$R=1\Omega$，$g=9.8m/s^2$，当 $h=K{i}^2/mg$ (此时 $dh/dt=0$)时，系统处于平衡状态(球悬浮在空中)，如$h=0.01m$ 时，电流约为 $7A$，这样可以的到状态方程
$$\frac{d\mathbf{x}}{dt}=A\mathbf{x}+Bu$$$$y=C\mathbf{x}+Du$$其中
$$x=\left[\begin{array}{c}\Delta h\\ \Delta \dot{h}\\ \Delta i\end{array}\right]$$是系统状态变量的集合(3x1向量)，$u$ 是输入电压，与平衡位置的偏差为$\Delta V$，$y$是输出高度，与平衡位置的偏差为$\Delta h$，可以建立个系数：

A = [ 0   1   0
     980  0  -2.8
      0   0  -100 ];

B = [ 0
      0
      100 ];

C = [ 1 0 0 ];

稳定性

我们要做的第一件事就是分析开环系统(没有任何控制的情况下)的稳定性。如控制教程 —— 介绍篇：2.系统分析介绍的，根据系统矩阵 $A$ 的特征值(等于传递函数的极点)来确定稳定性。 $A$ 矩阵的特征值是$\det (sI-A)=0$关于 $s$ 的解。

poles = eig(A)

从结果可以看出，有一个极点在右半平面，这意味着开环系统不稳定。
要观察初始状态为非零时，该不稳定系统的表现，可以运行一下命令：

t = 0:0.01:2;
u = zeros(size(t));
x0 = [0.01 0 0];

sys = ss(A,B,C,0);

[y,t,x] = lsim(sys,u,t,x0);
plot(t,y)
title('Open-Loop Response to Non-Zero Initial Condition')
xlabel('Time (sec)')
ylabel('Ball Position (m)')

从图中可以看出球与电磁铁之间的距离回达到无穷大，但一般会掉落到桌子或者地板上。

可控性和可观性

如果始终存在一个控制输入 $u(t)$，该输入可以在有限时间内将系统的任何状态转换为任何其他状态，则该系统是可控的。可以证明，当且仅当LTI系统的可控矩阵 $\mathcal{C}$ 具有满秩时(例如 rank($\mathcal{C}=n$)，n 是状态变量个数)。可以使用命令rank(ctrb(A,B))或rank(ctrb(sys))。
$$\mathcal{C}=[BAB{A}^{2}B\cdots A^{n-1}B]$$当系统存在无法直接测量状态时，必须使用可用的系统输出来估计未知部分的状态值。如果能基于系统输入 $u(t)$ 和系统输出 $y(t)$ 的信息确定初始状态 $x(t_0)$，那么在一定的时间间隔 $t_0<t<t_f$ 系统可观测。对于LTI系统，当且仅当可观测矩阵 $\mathcal{O}$ 满秩(例如 rank($\mathcal{O})=n$，n 是状态变量个数)，则系统可观测。LTI模型的可观测性可以在MATLAB使用命令rank(obsv(A,C))或者rank(obsv(sys))确定。
$$\mathcal{O}=\left[\begin{array}{c}C\\ CA\\ C{A}^2\\ ⋮\\ C{A}^{n-1}\end{array}\right]$$可控性和可观性是双重概念，当且仅当系统 $(A^{\prime },B^{\prime })$ 是可观测的，系统 $(A,B)$ 才是可控的。例如下面我们将看到的

使用极点配置设计控制器

使用极点配置来构建一个控制器，全状态反馈系统的示意图如下所示，所谓全状态，是指控制器始终知道多有状态变量。对于上面的系统，我们需要一个传感器来测量球的位置，另一个传感器来测量球的速度，还需要一个传感器来测量电磁铁中的电流。

为了简单，假设参考给定为0，$r$ = 0，则输入为
$$u=-K\mathbf{x}$$此时，闭环反馈系统的状态空间方程为：
$$\dot{\mathbf{x}}=A\mathbf{x}+B(-K\mathbf{x})=(A-BK)\mathbf{x}$$$$y=C\mathbf{x}$$闭环反馈系统的稳定性和时域特性主要取决于矩阵特征值($A-BK$)的位置，该特征值等于闭环极点。由于矩阵 $A$ 和 $B$ 均为 3x3，因此系统将有3个极点。通过选择适当的状态反馈增益矩阵 $K$，我们可以将这些闭环极点放置在我们想要的任何位置(因为系统是可控的)。我们可以使用MATLAB的place命令来根据闭环极点找到状态反馈增益 $K$ 。
在尝试该方法之前，我们必须确定要在哪里放置闭环极点。假设控制器的标准是稳定时间<0.5s，超调<5%，那么我们可以尝试将两个主导极点放置在 -10±10i (在 $\zeta$ = 0.7 或 45 度下，有 $\sigma$ = 10 > 4.6*2)。我们可以将第三个极点放在 -50处 (这样它不会对响应产生太大的影响)，我们可以稍后根据闭环行为的结果来调整它。输入如下命令

p1 = -10 + 10i;
p2 = -10 - 10i;
p3 = -50;

K = place(A,B,[p1 p2 p3]);
sys_cl = ss(A-B*K,B,C,0);

lsim(sys_cl,u,t,x0);
xlabel('Time (sec)')
ylabel('Ball Position (m)')

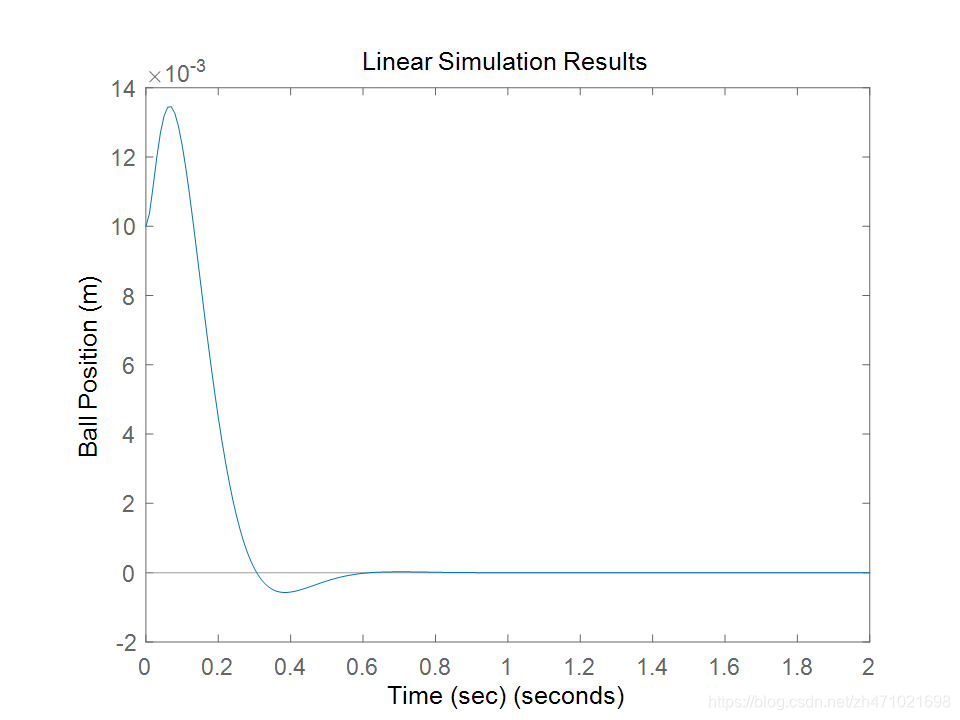

可以看到超调量太大(传递函数中存在零点，这将增加超调量，在状态空间中看不出明确的零点)。这里，尝试将两个极点移至更左侧，以查看瞬态响应是否有改善。

p1 = -20 + 20i;
p2 = -20 - 20i;
p3 = -100;

K = place(A,B,[p1 p2 p3]);
sys_cl = ss(A-B*K,B,C,0);

lsim(sys_cl,u,t,x0);
xlabel('Time (sec)')
ylabel('Ball Position (m)')

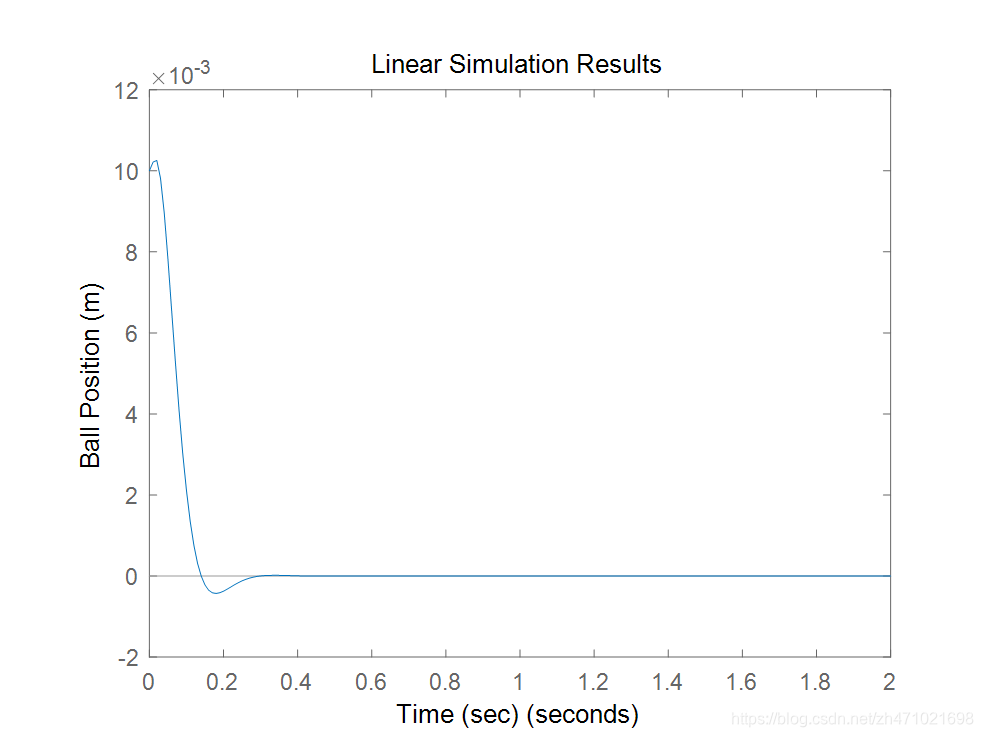

这次过冲减小，比较两中情况下所需的控制量 ($u$)，通常，将极点移动到越远，所需的控制量越大。
注意，如果要在同一个位置放置两个或多个极点，则place将失效，您可以使用名为acker函数，该函数可以实现相同的目标。

K = acker(A,B,[p1 p2 p3])

介绍参考给定

现在，我们将采用定义的控制系统并应用一个输入步长(我们为步长选择一个较小的值，因此可以在有效范围内保持线性化)。

t = 0:0.01:2;
u = 0.001*ones(size(t));

sys_cl = ss(A-B*K,B,C,0);

lsim(sys_cl,u,t);
xlabel('Time (sec)')
ylabel('Ball Position (m)')
axis([0 2 -4E-6 0])

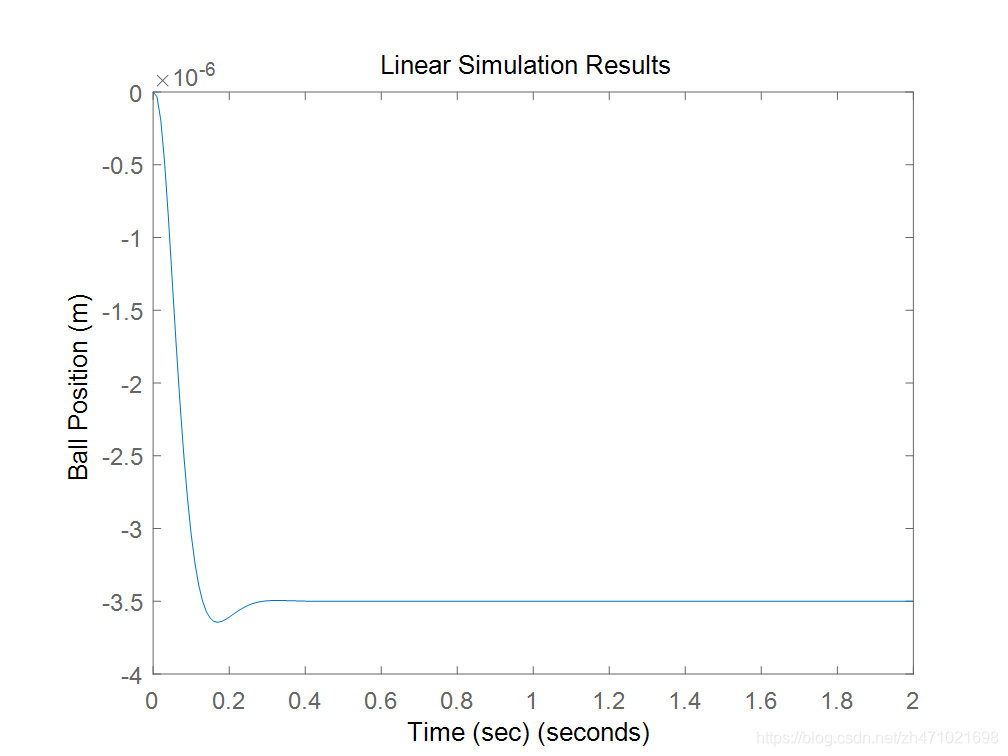

系统根本无法很好地跟踪，并且球的位置是负值而不是正。

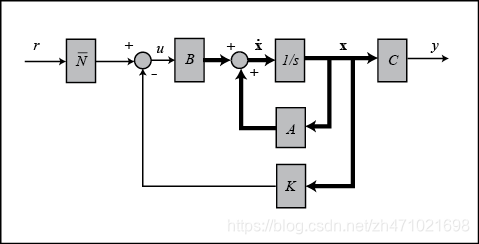

回顾之前的示意图，我们没有将输入和参考输入进行比较；相反，我们测量所有状态，乘以增益矢量 $K$，然后从参考给定中减去该结果。这样不会使期望 $K\mathbf{x}$。为了消除该问题，我们可以缩放参考输入，使其在稳态下等于 $K\mathbf{x}$。下图显示了比例因子 $\overline{N}$。

我们可以在MATLAB中使用rscale来计算 $\overline{N}$（将以下命令放在K=…之后），该功能在新的版本MATLAB中已经没有，可以从这里下载。并保存在工作空间运行。

Nbar = rscale(sys,K)

lsim(sys_cl,Nbar*u,t)
title('Linear Simulation Results (with Nbar)')
xlabel('Time (sec)')
ylabel('Ball Position (m)')
axis([0 2 0 1.2*10^-3])

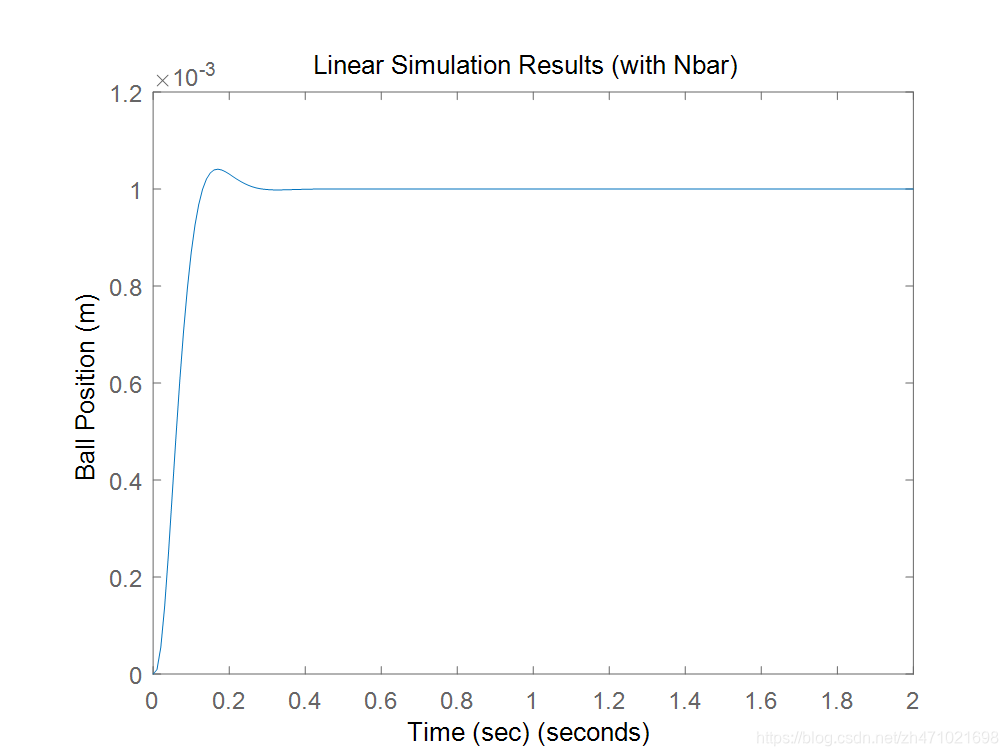

现在阶跃响应可以很好地跟踪指令了。

观测器设计

当我们无法测量所有状态变量 $\mathbf{x}$ 时，我们可以构建一个观测器来估计它们，并仅测量输出 $y=C\mathbf{x}$，对于悬浮球示例，我们将向系统添加三个新的估计状态变量 $\hat{\mathbf{x}}$。

观测器基本上是被控对象的复制，它具有相同的输入和几乎相同的微分方程，一个额外的项将实际测量的输出 $y$ 与估计的输出 $\hat{y}=C\hat{\mathbf{x}}$ 进行比较；这将有助于校正估计状态 $\hat{\mathbf{x}}$ ，并使它接近实际状态 $\mathbf{x}$ 的值(如果测量结果的误差很小)。
$$\dot{\hat{\mathbf{x}}}=A\hat{\mathbf{x}}+Bu+L(y-\hat{y})$$$$\hat{y}=C\hat{\mathbf{x}}$$观测器的误差表现由 $A-LC$的极点决定。
$$\dot{\mathbf{e}}=\dot{\mathbf{x}}-\dot{\hat{\mathbf{x}}}=(A-LC)\mathbf{e}$$首先，我们需要选择观测器增益 $L$，由于我们希望观测器的动力学比系统本身快得多，因此我们需要将极点放置在距离系统主极点左侧至少5倍的位置。如果要使用place，则需要将三个观测极点放在不同位置。

op1 = -100;
op2 = -101;
op3 = -102;

由于可控性和可观性之间的对偶性，我们可以使用相同的技术来找到可控性矩阵，方法是将矩阵 $B$ 替换成矩阵 $C$ ，然后对每个矩阵进行转置

L = place(A',C',[op1 op2 op3])';

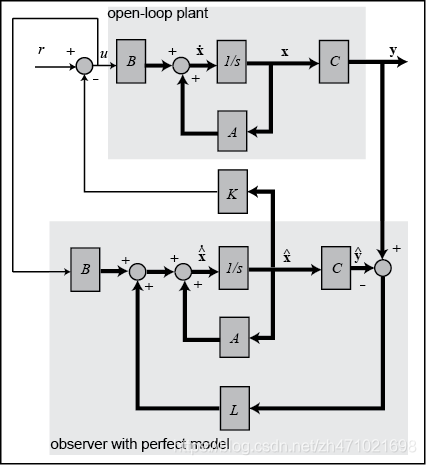

给出上面框图中的方程式，用于估算 $\hat{\mathbf{x}}$，并引入$\mathbf{e}=\mathbf{x}-\hat{\mathbf{x}}$。我们将估计状态用于反馈 $u=-K\hat{\mathbf{x}}$，因此并非所有状态变量都需要测量。

At = [ A-B*K             B*K
       zeros(size(A))    A-L*C ];

Bt = [    B*Nbar
       zeros(size(B)) ];

Ct = [ C    zeros(size(C)) ];

首先，查看当参考输入为零的系统响应，$\mathbf{e}=\mathbf{x}$

sys = ss(At,Bt,Ct,0);
lsim(sys,zeros(size(t)),t,[x0 x0]);

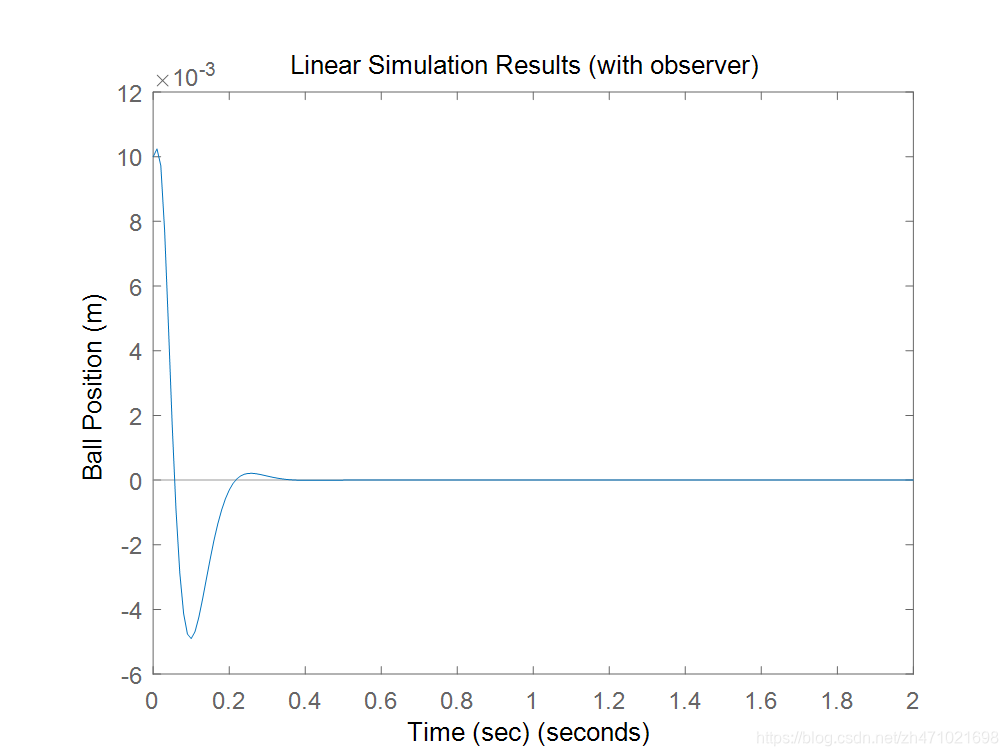

title('Linear Simulation Results (with observer)')
xlabel('Time (sec)')
ylabel('Ball Position (m)')

当通过 $\mathbf{x}$ 和 $\mathbf{e}$ 来获得 $\hat{\mathbf{x}}$ 时，$\hat{\mathbf{x}}=\mathbf{x}-\mathbf{e}$

t = 0:1E-6:0.1;
x0 = [0.01 0.5 -5];
[y,t,x] = lsim(sys,zeros(size(t)),t,[x0 x0]);

n = 3;
e = x(:,n+1:end);
x = x(:,1:n);
x_est = x - e;

% Save state variables explicitly to aid in plotting
h = x(:,1); h_dot = x(:,2); i = x(:,3);
h_est = x_est(:,1); h_dot_est = x_est(:,2); i_est = x_est(:,3);

plot(t,h,'-r',t,h_est,':r',t,h_dot,'-b',t,h_dot_est,':b',t,i,'-g',t,i_est,':g')
legend('h','h_{est}','hdot','hdot_{est}','i','i_{est}')
xlabel('Time (sec)')

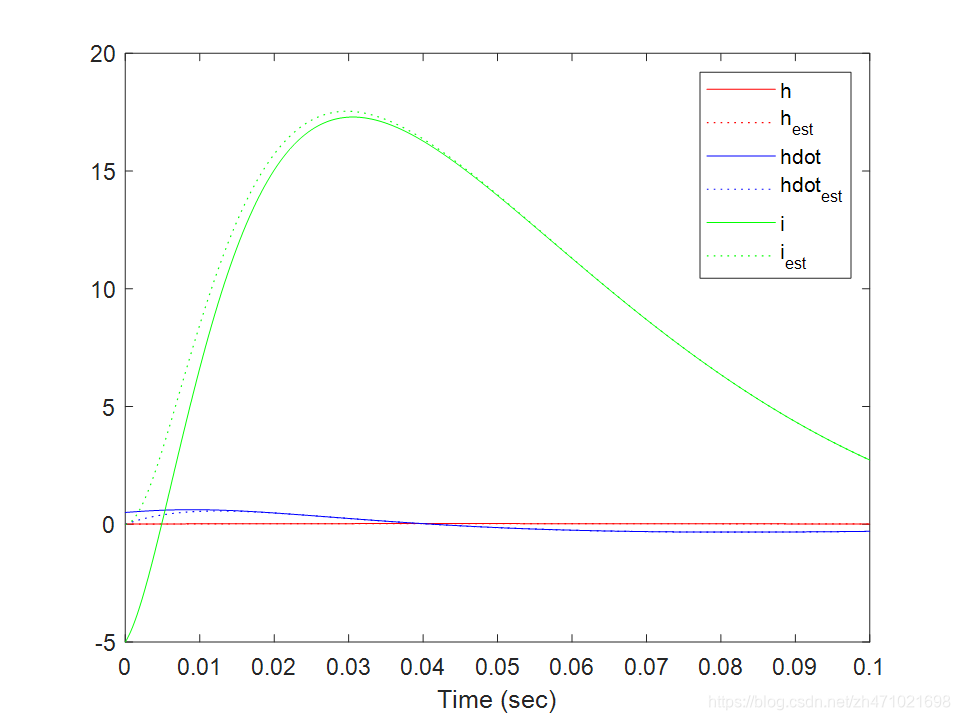

从上面我们可以看到，观测器的估计迅速收敛到实际状态变量，并在稳态下很好地跟踪状态变量。
