本期讲解UE4 地形材质中的 混合材质,看完记得收藏+关注+点赞-评论哦···三连三连~~~
一、准备资源

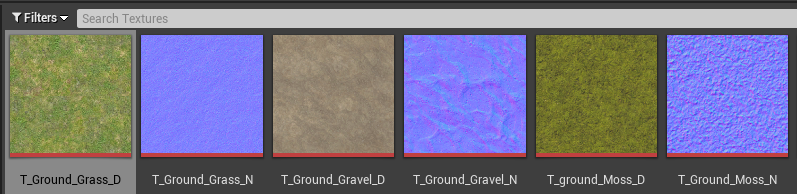

UE自带的纹理
每张颜色纹理和法线贴图一一对应.
二、创建材质

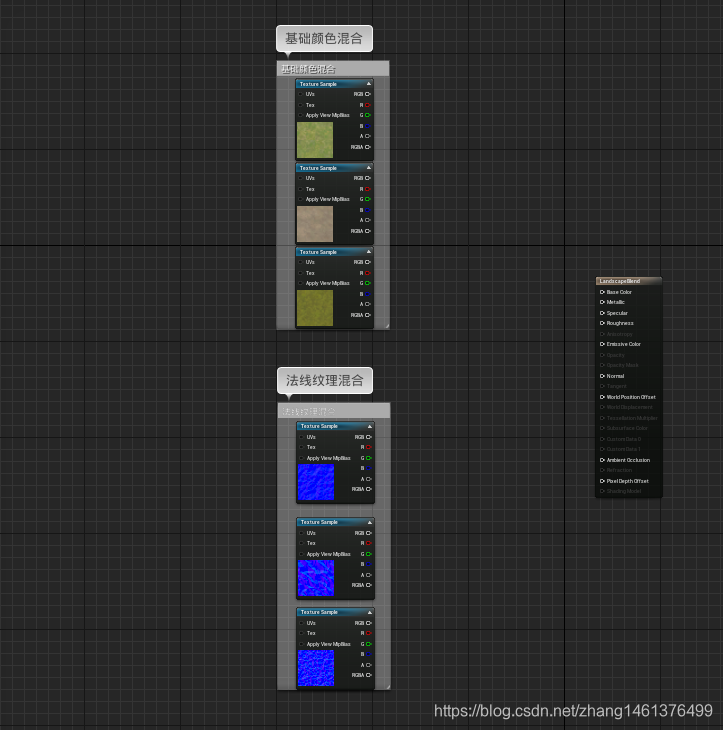

1. 导入纹理
2. 创建地形混合节点(LandscapeLayerBlend)
3. 选中右边的地形图层混合节点

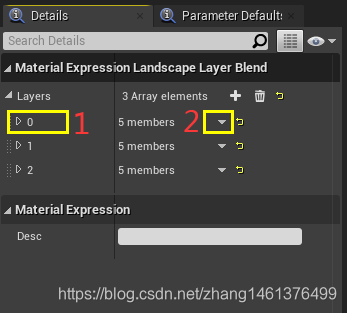

4. 点击+号添加3个图层

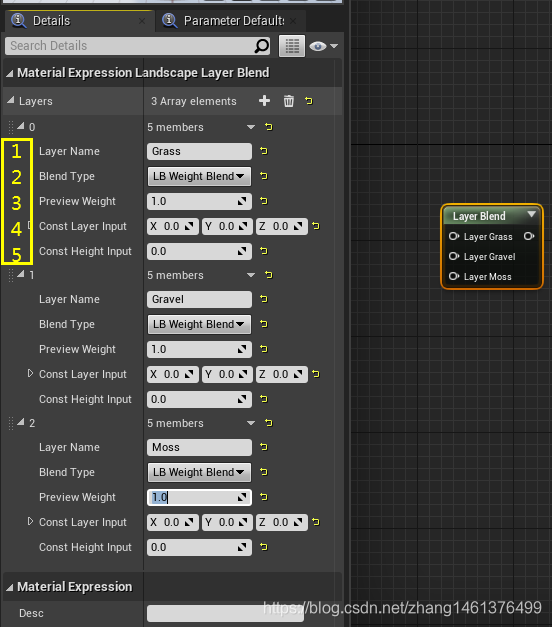

5. 点击三角形打开图层详情
- 上图1:图层名字, 几种图层要分别不同命名
- 上图2:混合类型, 选择默认的权重混合,什么是权重,这里就不多说了,自行百度。
- 上图3:预览权重,这里我们设置为1。1表示这种地形图层只有当前这一种植被。
- 上图4:图层坐标:默认就好。
- 上图5:图层高度,默认0就好,因为我们这里三种地形图层分别是草,砾石地,苔藓都在地面上。
7. 图层2和图层3照葫芦画瓢, 然后右面的LandscapeLayerBlend节点上出现了刚刚添加的图层名字了

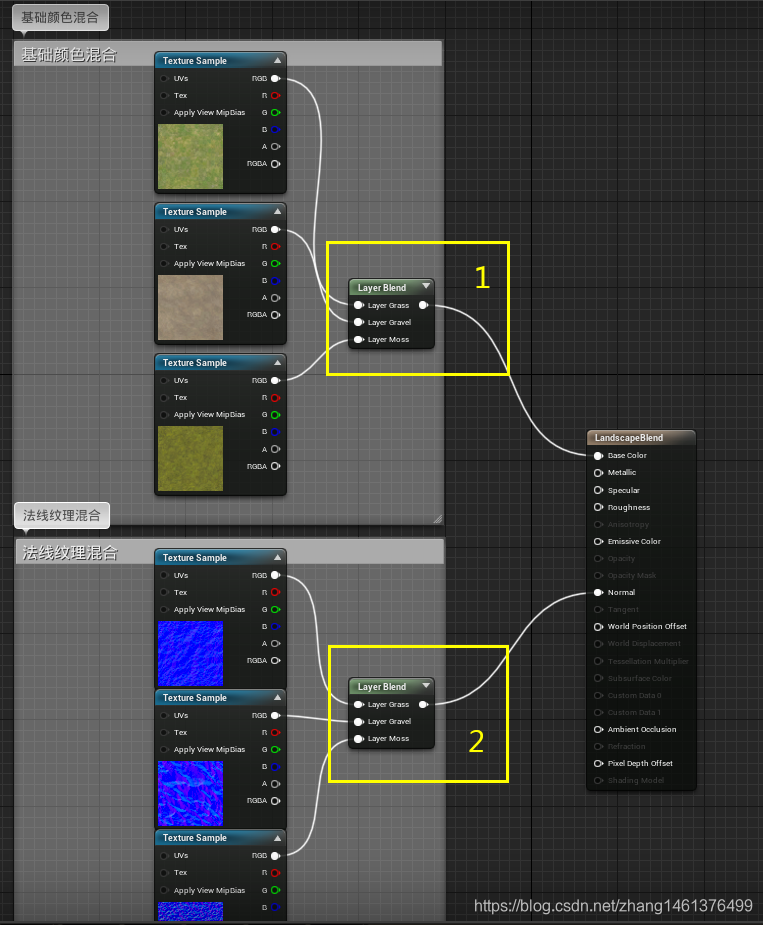

8. 连接节点
照上图连接节点。
注意事项:
1.法线贴图混合顺序要对应上面的基础颜色纹理的顺序。具体原因是图片颜色RGB对应着向量xyz轴,颜色向量混合的计算采用矩阵乘法计算,矩阵不满足乘法交换律,先后顺序不同会产生不用的结果。
2.法线贴图的混合节点也是采用LandscapeLayerBlend, 但是这个节点要和上面的纹理混合节点的名字一样,最好是复制颜色纹理混合节点(ctrl+c/ctrl+v)。否则,地形图会一片黑,什么也看不见。
3.三种植被图层一定要分配权重,默认为0 就是不显示。

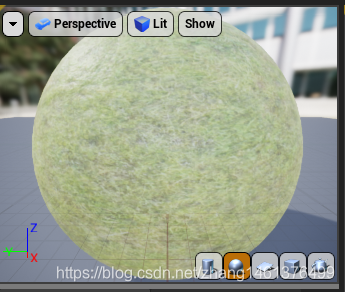

这时候可以看到材质编辑器中的预览窗口:
三、添加材质到地形上
添加材质后,发现整个地形都是黑的,什么也没有。请继续看 ↓↓↓↓
-

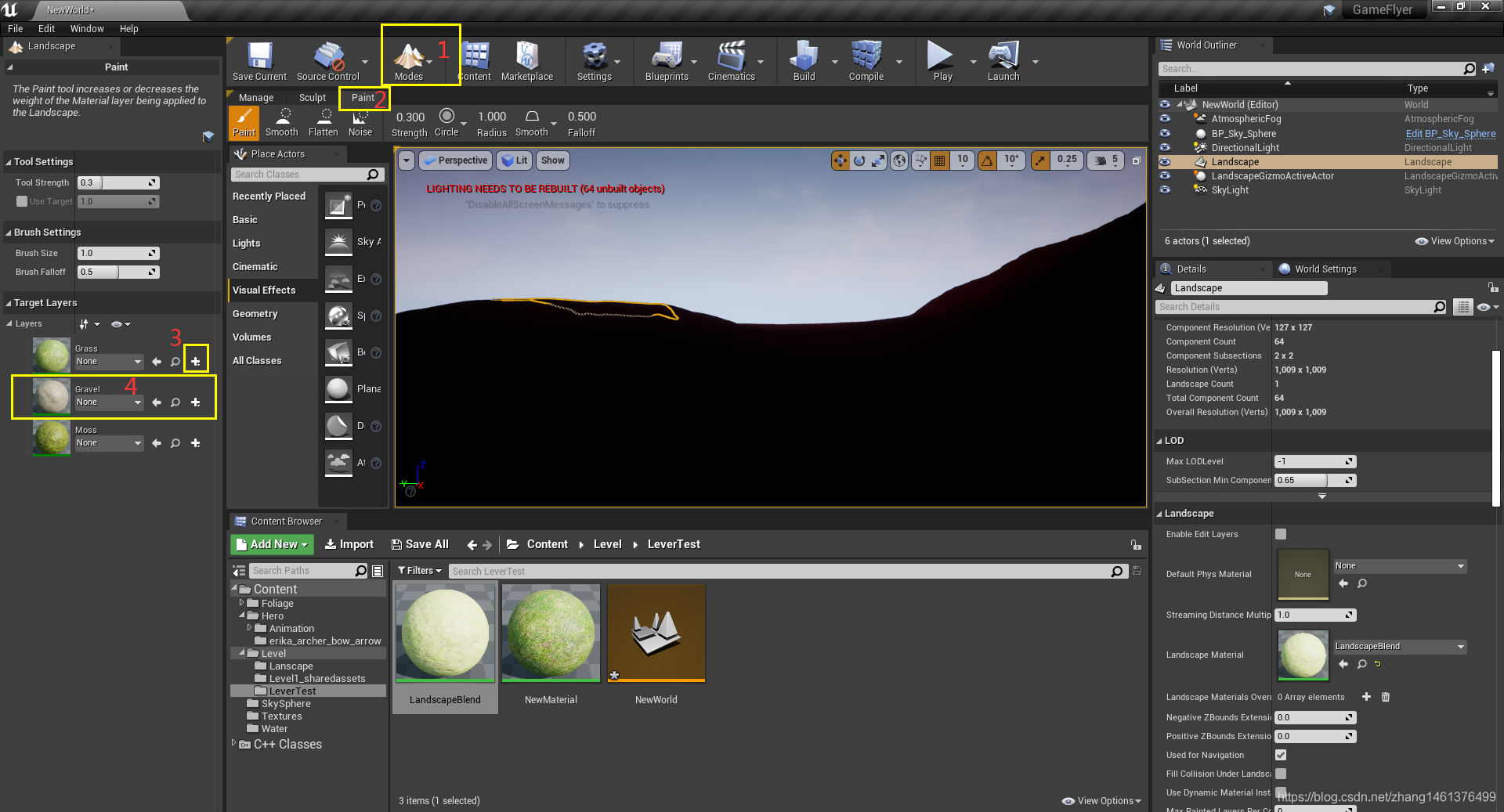

上图1:点击编辑模式,打开地形图编辑。
-
上图2:选择paint(印刷/绘制)模式。
-
上图3:点击+号创建地形混合图层,保存到你的目录,然后你就会看到你的地形有了草地
-
上图4:点击+号创建砾石地面,这时候创建了没有任何反应,那是因为第一种草地我们设置了权重为1,当然其他的就不会显示了。
-
这时候点击4这个区域选中
-

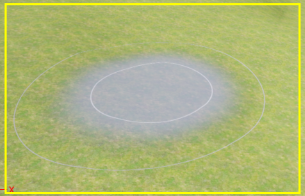

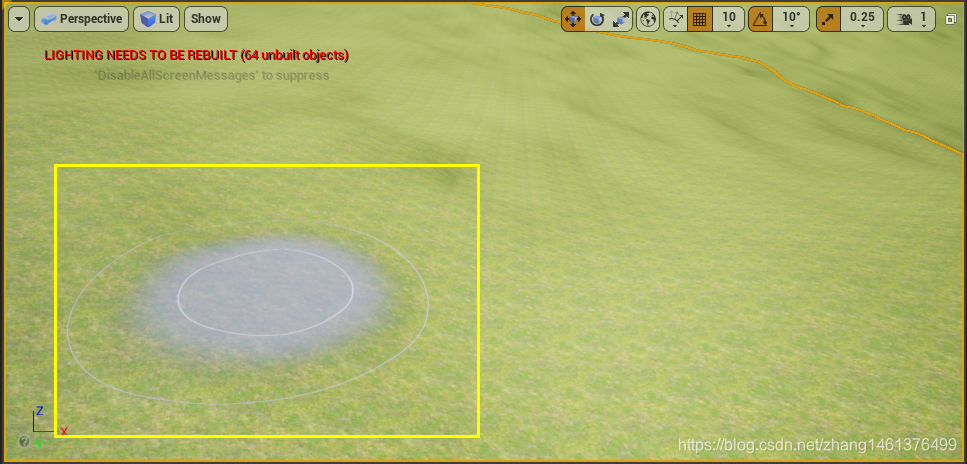

将鼠标移动到上图中地形工具的Radius(半径)上,按住鼠标左键拖动,可以看到地形图中的刷子大小在变化

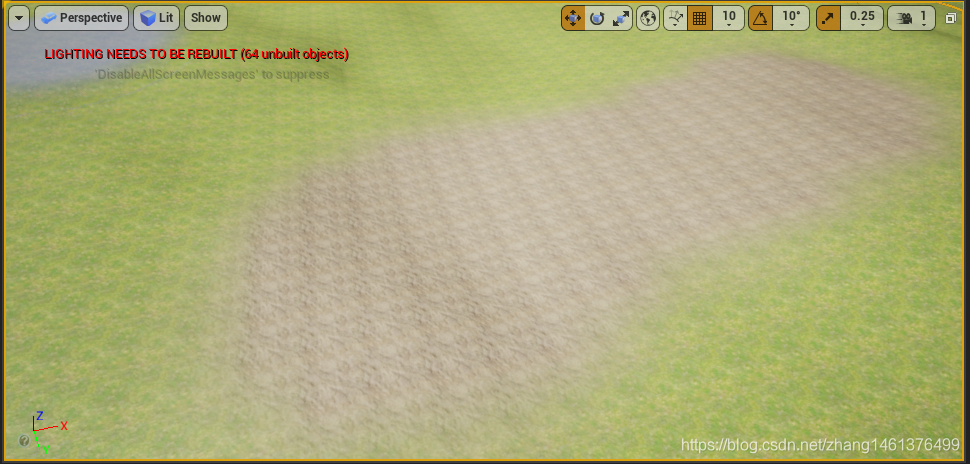

然后我们就可以在地形上绘制刚刚选中的地形图层了
这里看到草是草,砾石是砾石,并没有混合掺杂,这是因为我们材质里权重都是设置的1。
引申:如果需要绘制同时有这三种图层都存在的图层,那就将多种纹理先进行混合后再连接到LandscapeLayerBlend节点,然后在地形中创建层的时候就显示多种植被效果了。

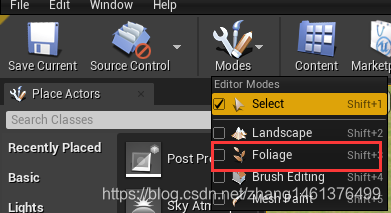

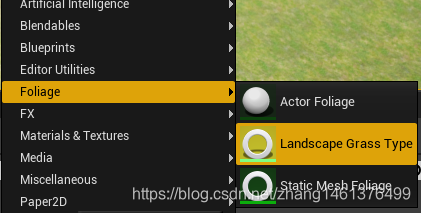

总结:此种方法适用于大面积的地形表面的绘制,另外创建地形草地类型(LandscapeGrassType)和植被编辑模式都可以绘制多种混合的地物地貌
