matlab的GUI简单实例——二阶系统的阶跃响应

版权声明:本文为博主原创文章,转载请务必注明出处和作者,谢谢合作! https://blog.csdn.net/zhanshen112/article/details/79128885

GUI,Graphical User Interfaces,适合向别人提供某种新的设计分析工具,体现某种新的设计分析理念,进行某种技术、方法的演示,在这方面,图形化用户界面可能是最好的选择之一。

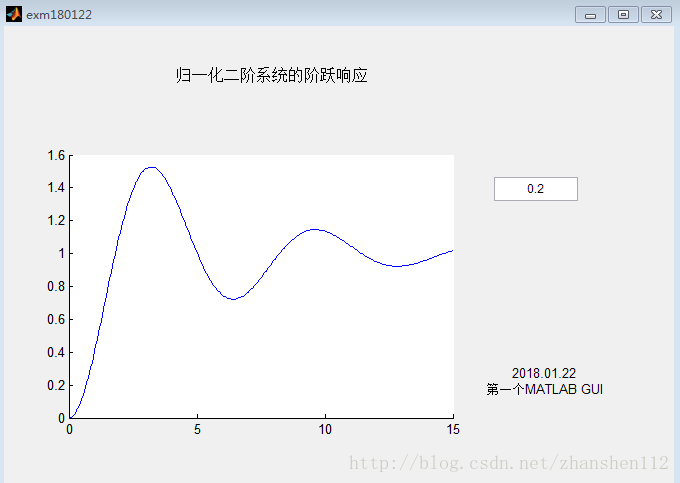

下面是今日刚学的一个例子, 演示二阶系统G(s)=1/(s^2+2*θ*s+1)中阻尼比θ对单位阶跃响应的影响,制作如图所示的GUI。

实例很简单,主要目的是通过这个简单的实例学习GUI的各个功能,以及GUI.m文件中函数的各个功能,希望可以达到能够按照自己预期编写完善的GUI。

首先分析上面的GUI,主要包含四个部分:标题部分,函数图像展示部分,可编辑输入部分和右下角备注部分。其中标题和右下角由于不需要变动,可以使用“静态文本”,用户输入部分使用”可编辑文本”,函数图像展示使用“轴”。

在创建空白GUI之后,拖动四个框图进行排列很简单。排列之后,一些界面组件的参数设置很重要,列举如下:

1. 先点击左上方的“选择(select)”,使光标处于选择状态。然后,双击设计工作区“空白处”,引出“Inspector”,在“窗属性检查器”中,设置下列属性值:

Resize on  %该设置很重要。它决定图形窗是否可以缩放,并且可以随时调整大小,“run”之后GUI也会更新

Units normalized   %采用“归一化”单位计量窗口大小

2. 在“静态文本”和“可编辑文本”组件,双击可以进入参数设置界面,其中string 中可以输入需要显示的文本,frontsize,units等参数可以根据需要进行调节。

3.  调整完之后,点击运行按钮,保存初步设计界面。会生成两个文件,一个.m文件,一个.fig文件,前者适合输入GUI的函数,后者适合调整以看实际展示的GUI。

4.  也是最核心的一步,就是回调程序的编写。回调程序的目的是调用用户输入的数据,在.m文件中通过函数语句执行,再将结果输入到GUI界面进行展示。.m文件中回调函数的命令如下:

function edit1_Callback(hObject, eventdata, handles)
% hObject    handle to edit1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
get(hObject,'string');  %从可编辑框读取输入字符
zeta=str2double(get(hObject,'string')); %把字符转换成双精度
handles.t=0:0.05:15;   %定义时间采样数组
handles.y=step(tf(1,[1,2*zeta,1]),handles.t);   %计算响应
cla   %清空坐标轴
line(handles.t,handles.y)   %在已有轴上绘制曲线
然后保存,重新运行就可以实现开头所说的功能。

注意,加粗的指令“cla”,如果改成“hold on”,绘制的函数图像将不会擦除,这样也便于比较不同阻尼比的阶跃响应。


下面附文,关于GUI运行原理的解释:

Matlab的GUI的工作原理及流程
