防静电桌垫的阻抗

防静电桌垫的电阻



01 防静电桌垫

---

一、前言

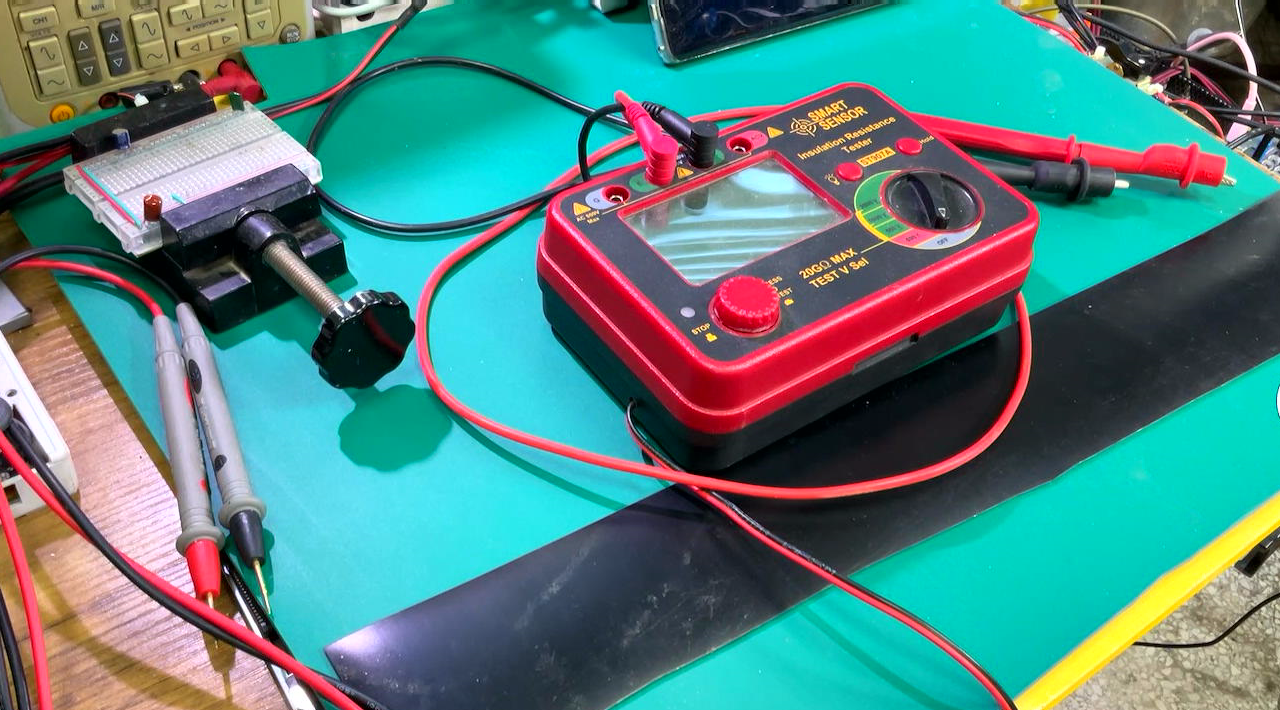

  这是今天刚刚到货的防静电桌垫。 既然它能够防静电， 也就是说它不是一个严格的绝缘体。  那么它的电阻究竟有多少呢？ 下面使用这个绝缘表测量一下这个绝缘垫的电阻。  看一下究竟有多大的电阻。

二、测量结果

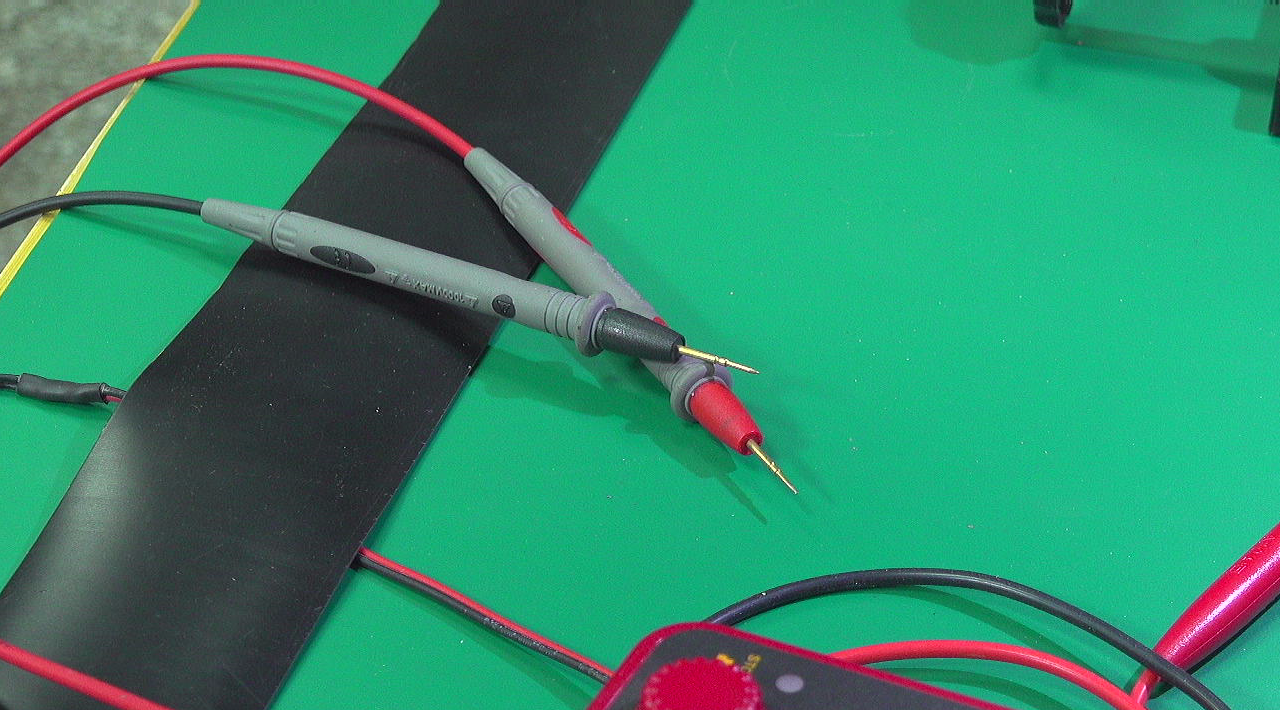

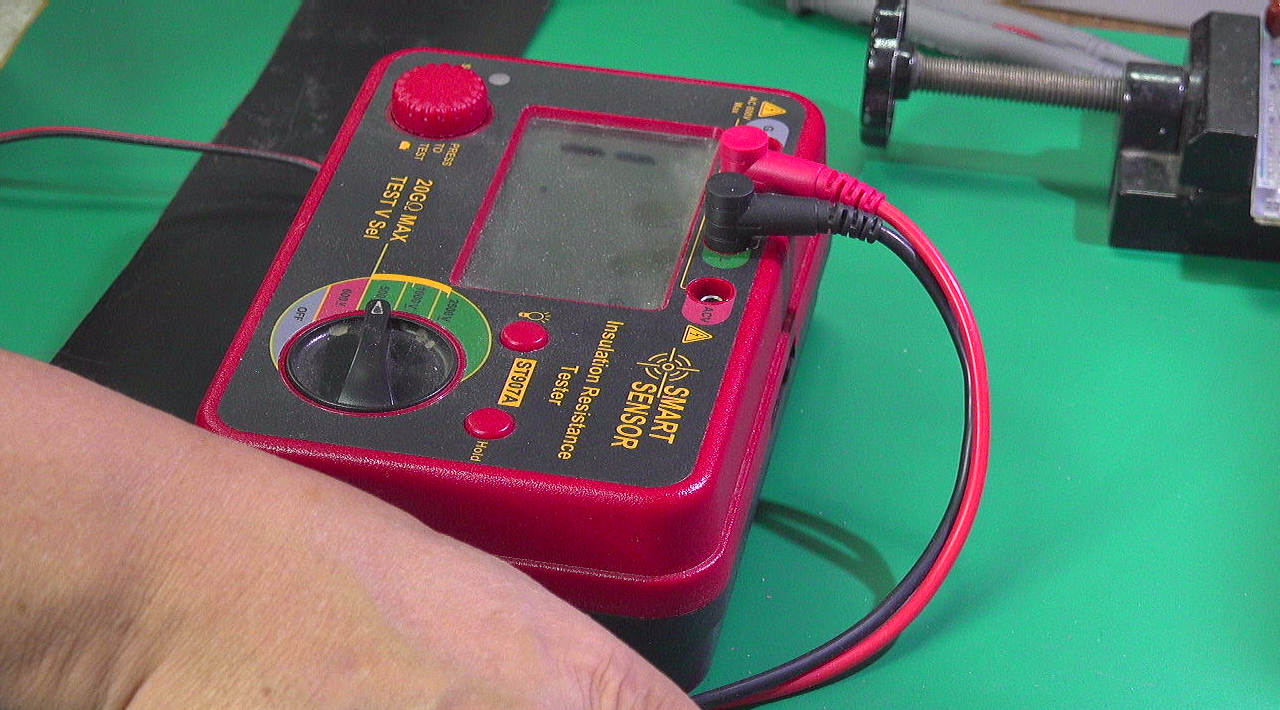

  利用绝缘表 500V 档位， 测量桌垫的黑色橡胶部分， 可以看到两个探针之间大约只有几百千欧姆。 而正面绿色部分的电阻则有几个G欧姆。  因此， 这样的防静电桌垫的主要电荷泄放是通过黑色橡胶完成的。

  下面直接利用普通的数字万用表测量防静电桌垫的电阻。  可以看到测量的阻值， 在不同的位置， 从 100多k 欧姆， 到几个兆欧姆都有。 这与前面使用绝缘表测量的结果在相同的范围之内。  因此， 可以知道这种橡胶应该是掺杂有墨粉，  使得橡胶具有较大的导电特性。



※ 总  结 ※

---

  本文测量了防静电桌垫的电阻，  黑色橡胶部分， 表面电阻大约在几百千欧左右。  正面绿色部分， 则是绝缘的。 所以，依靠这种橡胶， 可以将静电释放掉。  在很多电子生产调试场合， 借助于这样的桌垫可以避免敏感电子器件被静电击穿的危险。

---
