450MHZ 天线测试



01 通讯天线

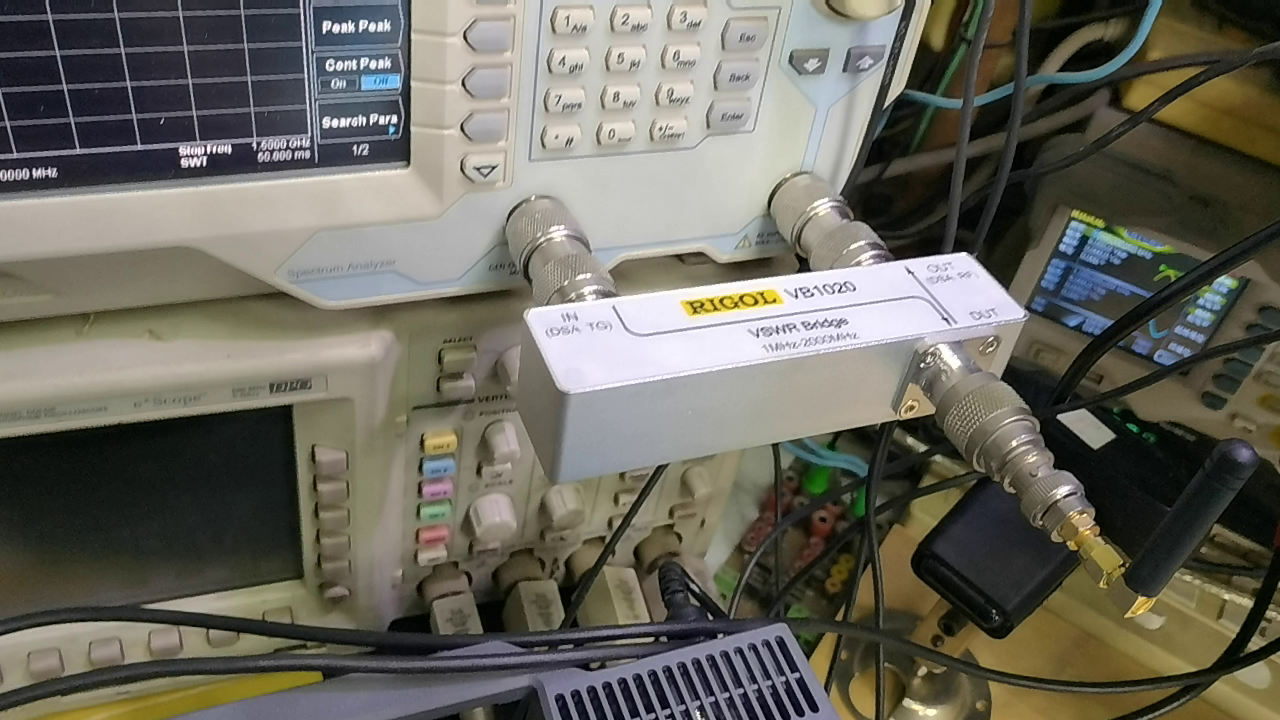

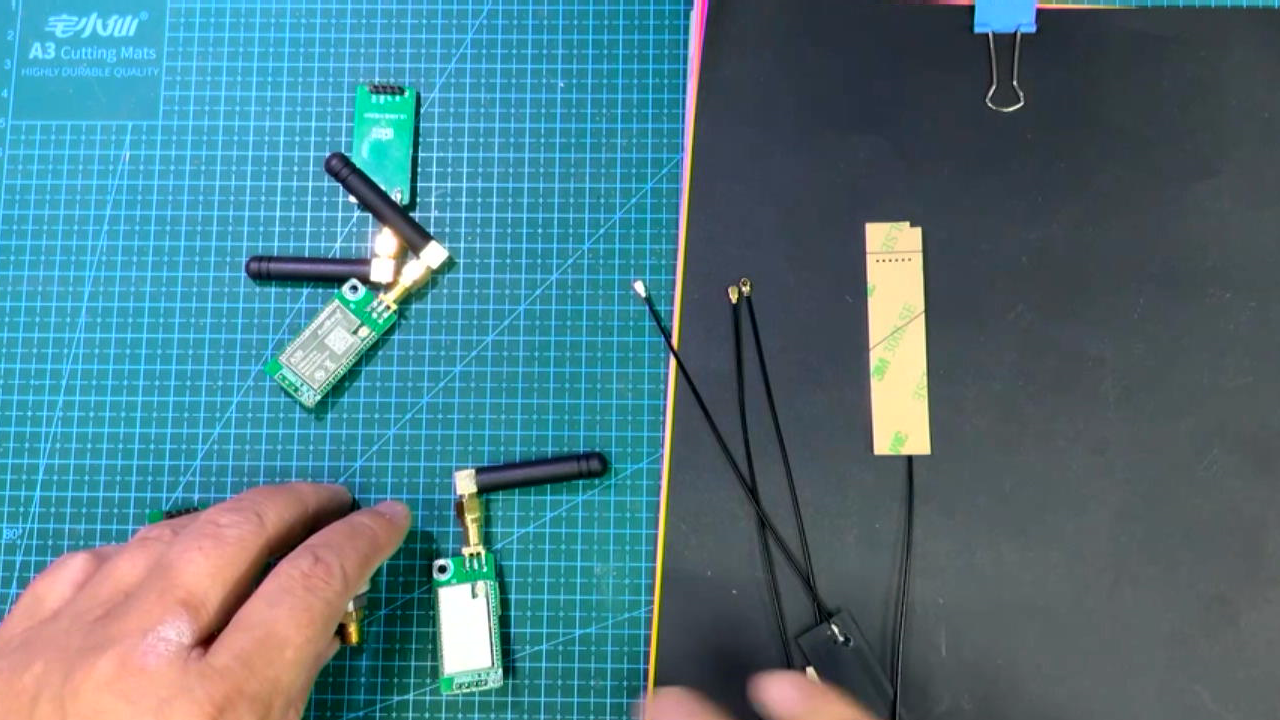

  今天收到龙邱寄送过来的无线通讯测试模块。  它包括四个收发模块以及四个天线。 下面准备使用频谱仪测试一下其中固定天线的反射系数。  通过连接头将天线连接在频谱仪的 VSWR 电桥上，  可以读到天线的反射系数。 可以看到它在450MHz 附近有一个低谷。 这也说明了该天线工作频率范围。  另外软的天线由于没有相应的连接接头，  所以现在还无法进行测试。 等明天制作它的接头之后再进行测试吧。  这里测试了其中一个通讯模块的天线反射系数。  可以看到它的最低谷底对应的频率为 450MHz。  设置通讯模块工作频率的时候， 需要根据这个频率进行调整。


GM1701948784_1280_720.MPG|_-9

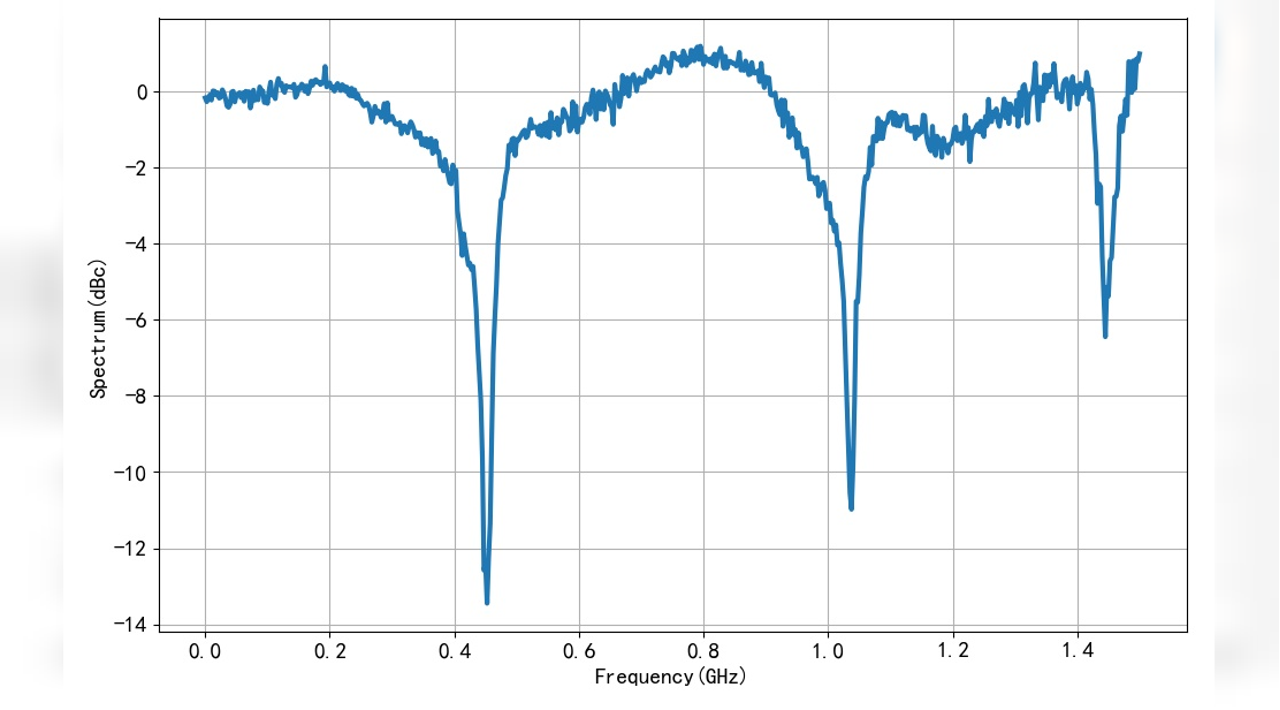

▲ 图1.1 通讯天线反射系数

▲ 图1.1 通讯天线反射系数
