本文针对电子爱好者提出的推挽放大电路功率放大1MHz信号时出现失真、幅度衰减的问题进行实验。介绍了电路设计，进行了电路测试，分析了输出电压异常等情况。发现增加负载后输出电压变化异常，降低信号频率可改善。最后探讨电路失真原因，指出增加偏置电阻可改善失真。
电路为什么会失真？
AD\Test\2024\February\LCOSC8050.SchDoc
01 推挽高频放大
一、前言

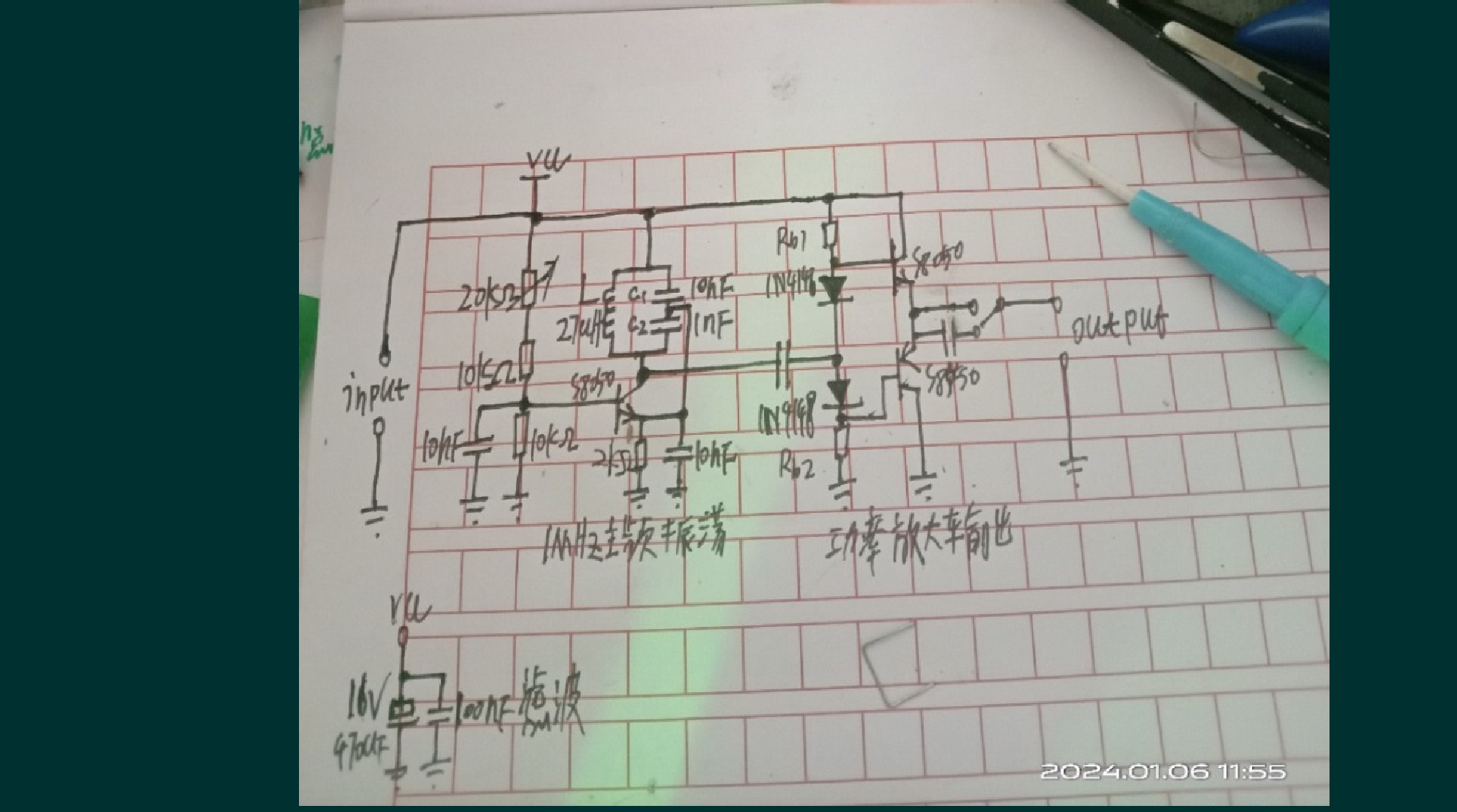

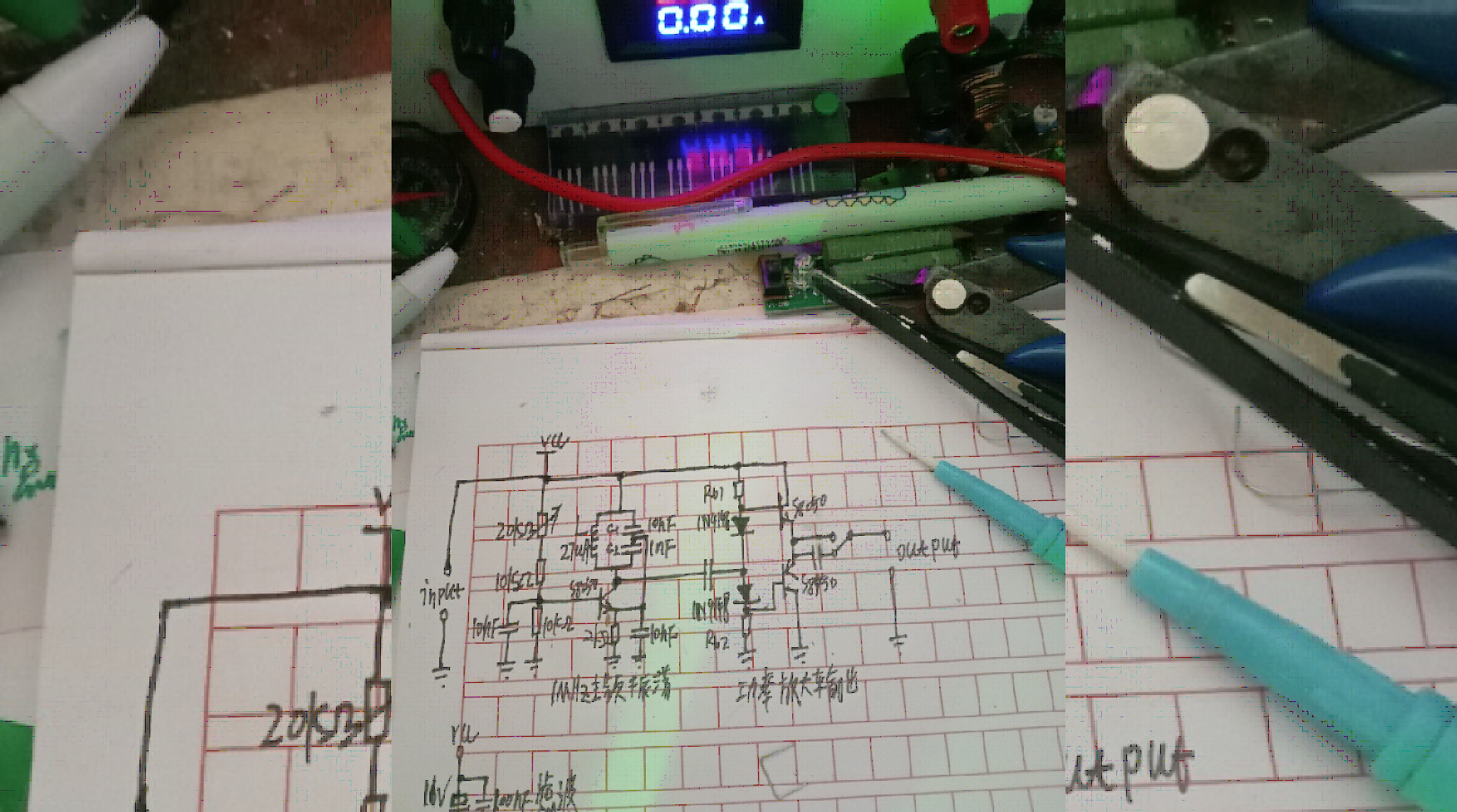

前几天， 在B站上的留言中， 有电子爱好者询问了一个有趣的电路失真问题。 他在留言中给出了实验电路图， 展示了电路输出信号波形。 询问后面的推挽放大电路， 为何在功率放大 1MHz 信号的时候， 会出现信号失真， 幅度衰减。 这的确是一个很好的问题。 下面让我根据他的电路图， 测试一下他所遇到的问题。
二、电路设计
电路中震荡信号的峰峰值为 5V， 因此， 电路工作电压应该在 5V 到 12V 之间。 电路前级为电容三点式震荡电路， 后级通过两个互补的晶体管组成推挽信号功率放大。 由于该电路信号为 1MHz， 所以出现信号失真的原因会有很多， 包括器件的寄生电容、 负载不匹配等。
手工铺设测试电路板。 利用一分钟制板方法 得到测试电路板。 下面仅仅焊接推挽输出的电路， 前面震荡电路不焊接， 使用 DG1062 信号源来产生1MHz 的测试信号。

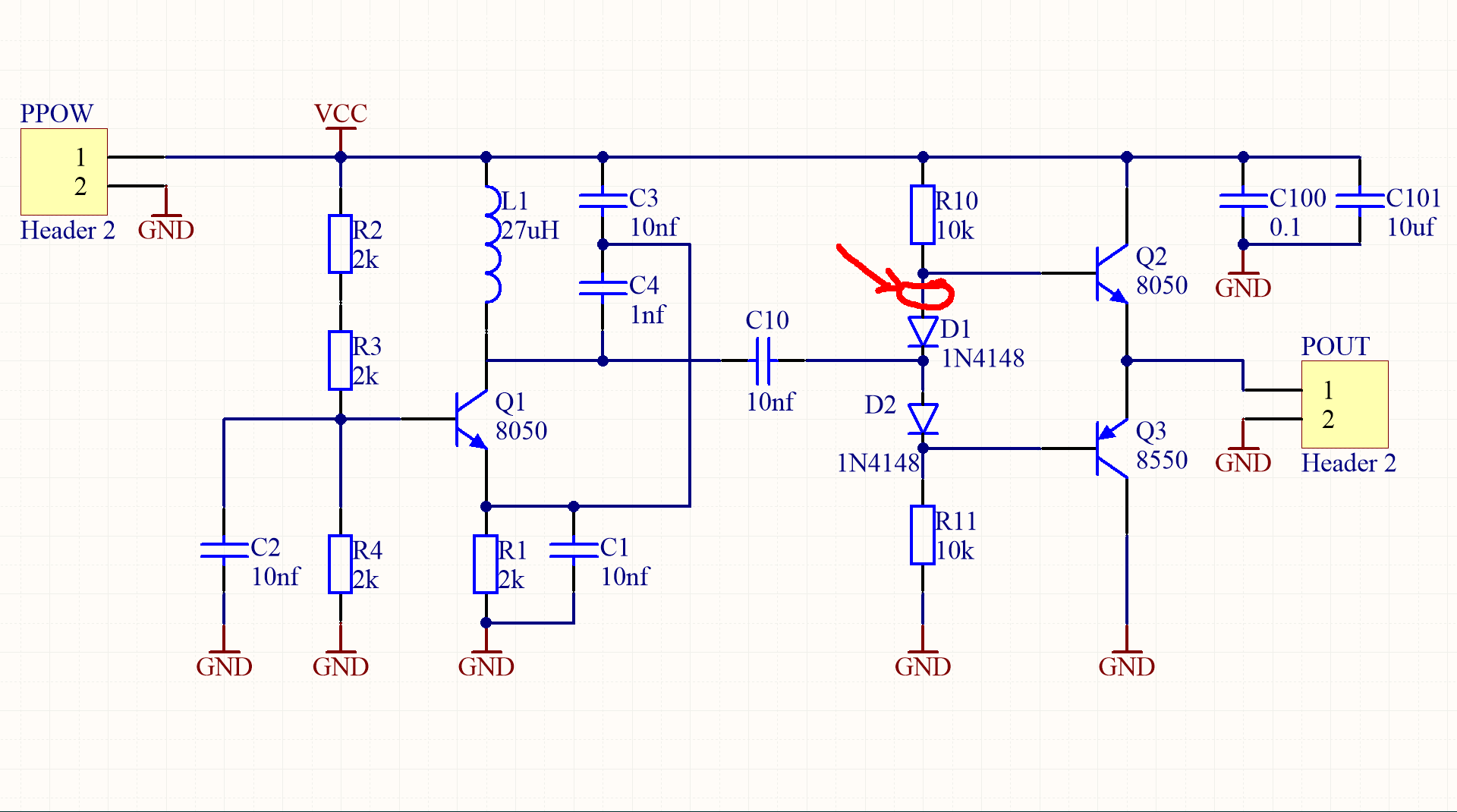

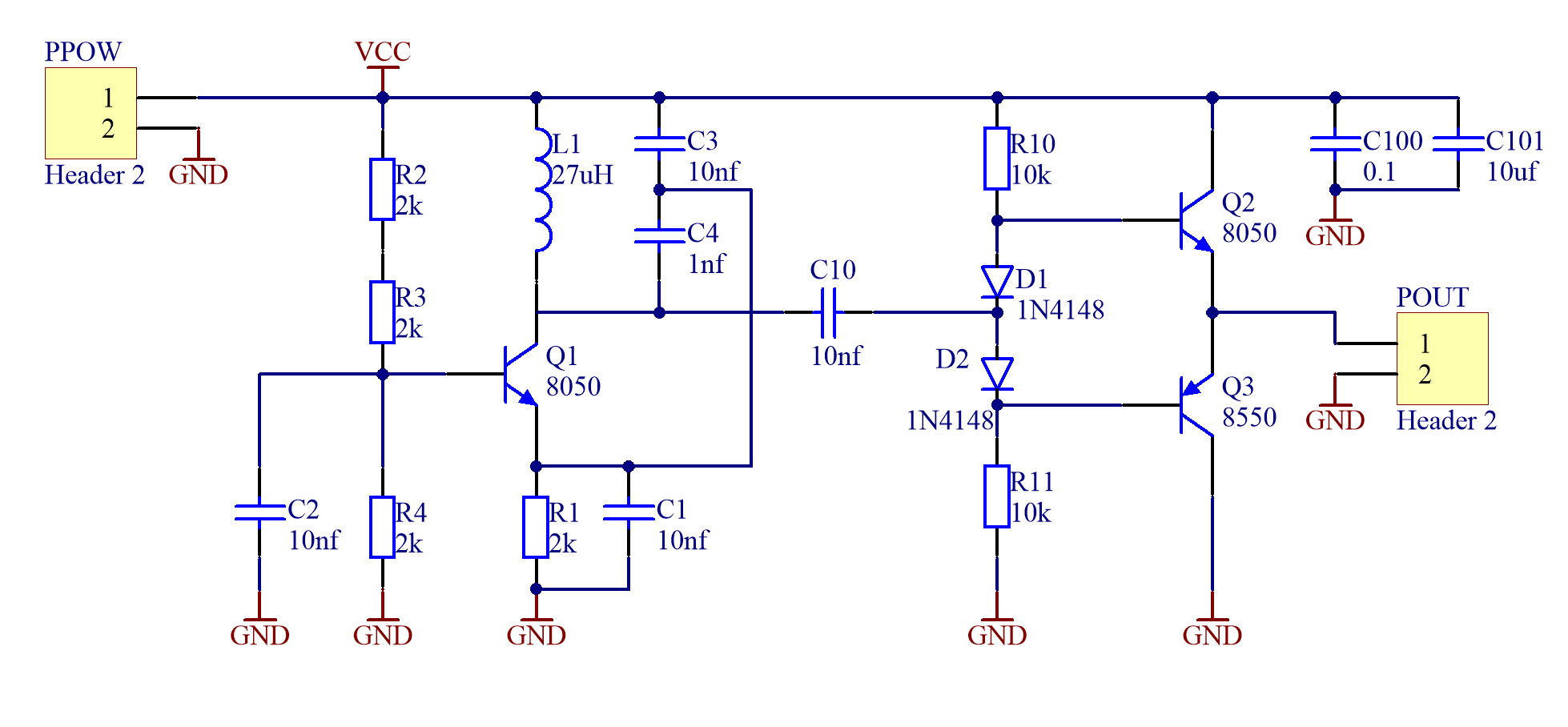

▲ 图1.2.1 实验电路原理图

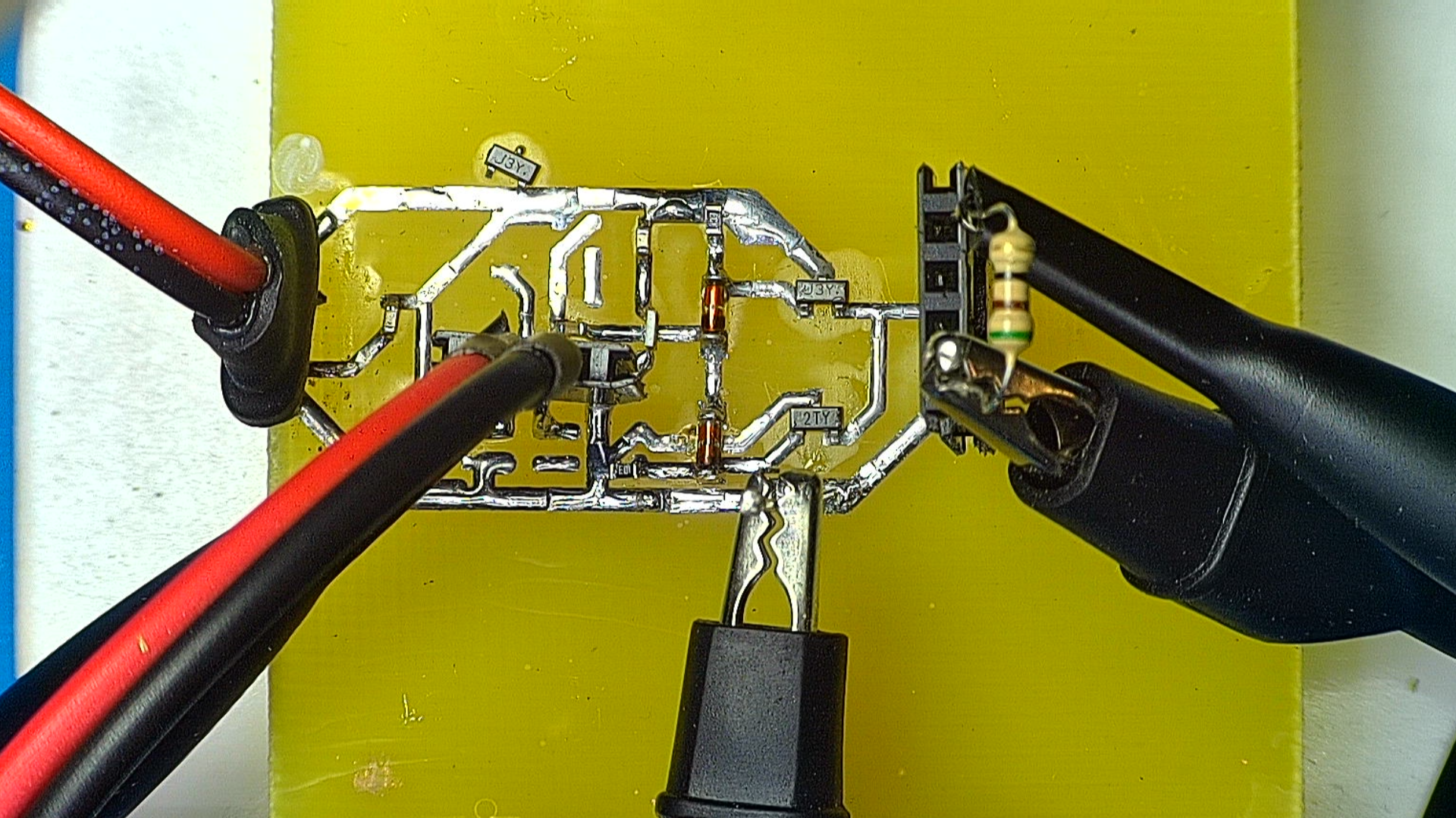

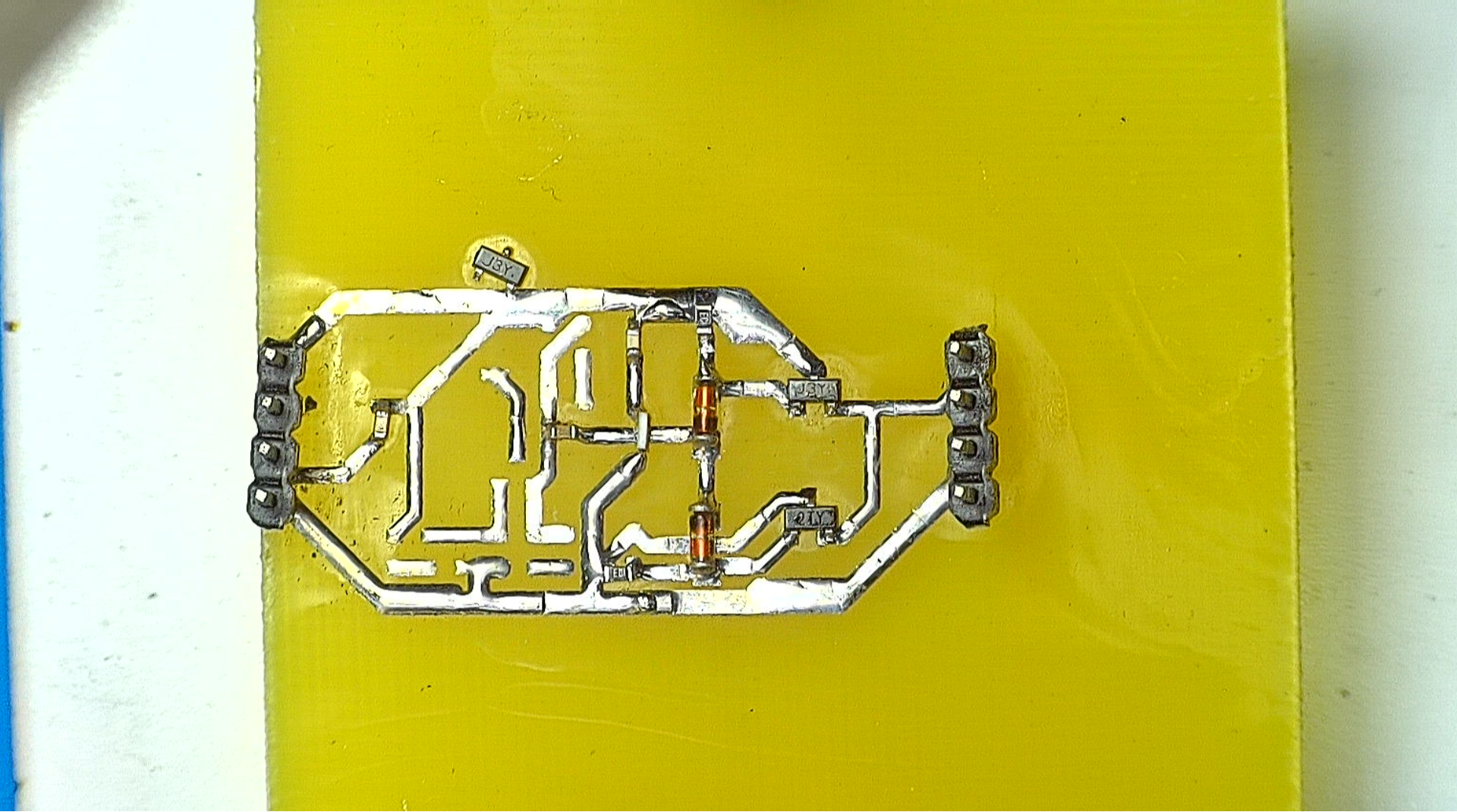

▲ 图1.2.2 实验PCB电路板
三、电路测试

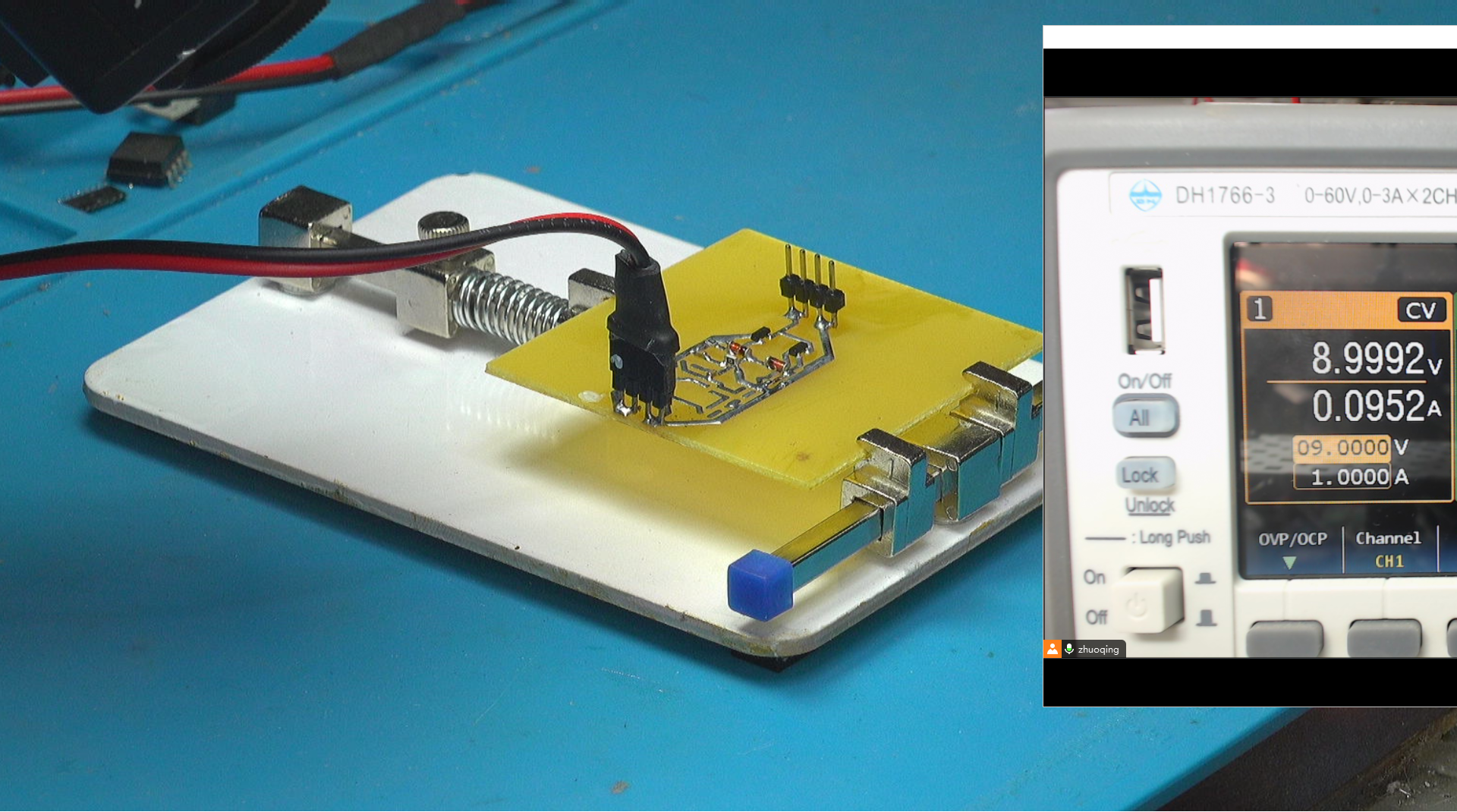

给电路提供 9V 工作电压， 工作电流 95mA。 下面测量 一下工作电流与电压之间的关系。
这是通过DH1766回读得到的电路工作电流大小， 当工作电压超过1.2V之后， 电流开始上升， 随着电压的增加， 工作电流近似比例上升。 下面测试过程中， 取工作电压为 9V。

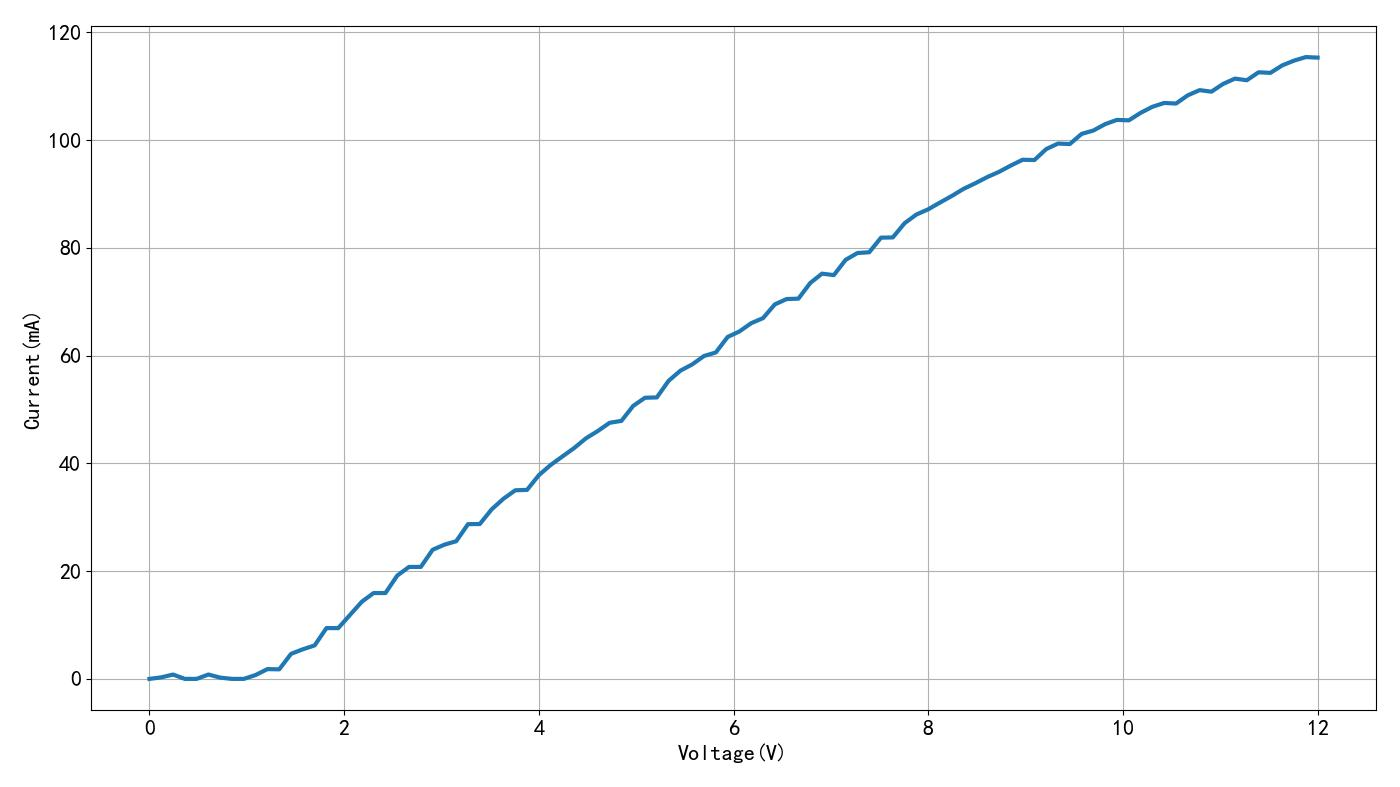

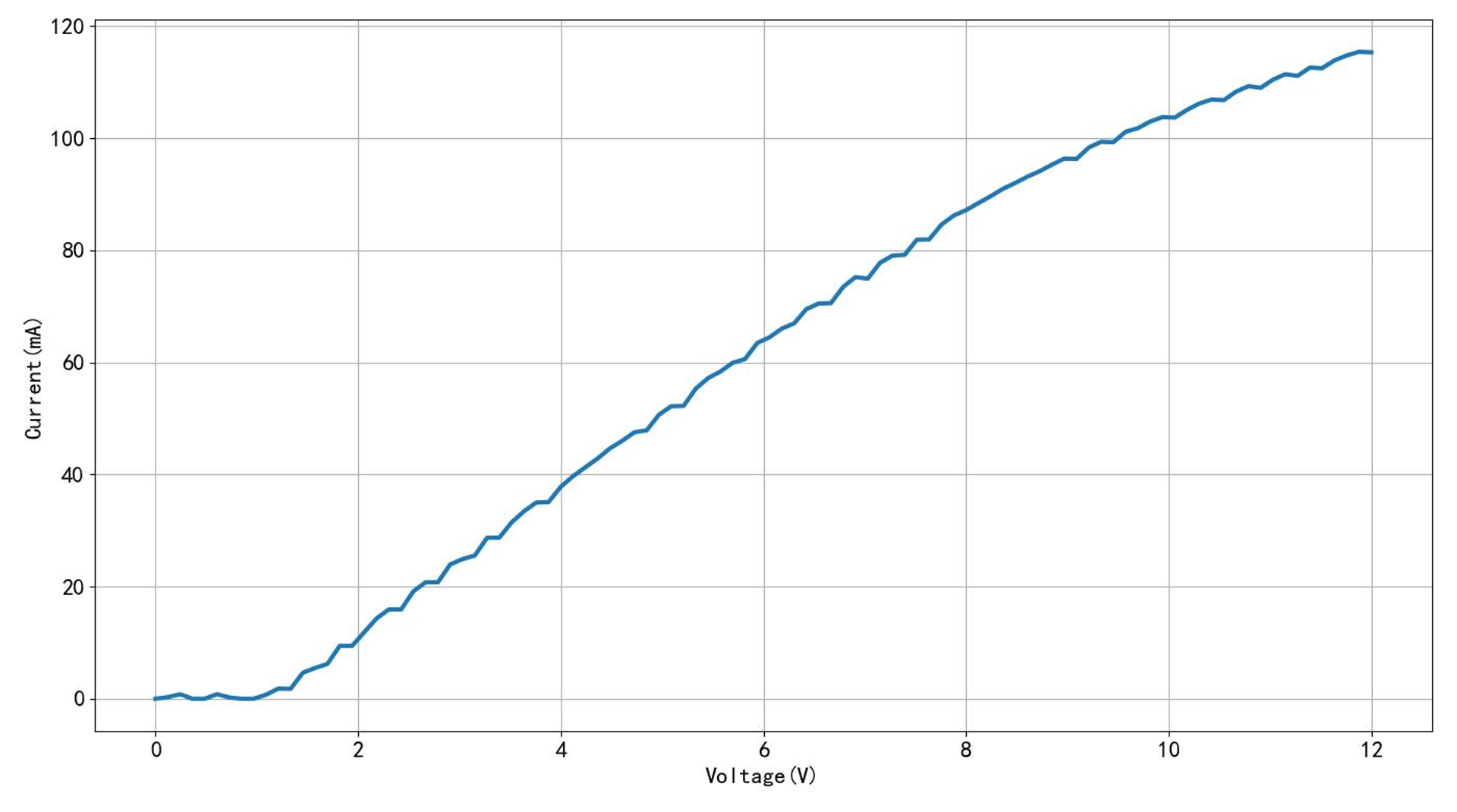

▲ 图1.3.1 推挽电路工作电压与电流
vdim=[0.0000,0.1212,0.2424,0.3636,0.4848,0.6061,0.7273,0.8485,0.9697,1.0909,1.2121,1.3333,1.4545,1.5758,1.6970,1.8182,1.9394,2.0606,2.1818,2.3030,2.4242,2.5455,2.6667,2.7879,2.9091,3.0303,3.1515,3.2727,3.3939,3.5152,3.6364,3.7576,3.8788,4.0000,4.1212,4.2424,4.3636,4.4848,4.6061,4.7273,4.8485,4.9697,5.0909,5.2121,5.3333,5.4545,5.5758,5.6970,5.8182,5.9394,6.0606,6.1818,6.3030,6.4242,6.5455,6.6667,6.7879,6.9091,7.0303,7.1515,7.2727,7.3939,7.5152,7.6364,7.7576,7.8788,8.0000,8.1212,8.2424,8.3636,8.4848,8.6061,8.7273,8.8485,8.9697,9.0909,9.2121,9.3333,9.4545,9.5758,9.6970,9.8182,9.9394,10.0606,10.1818,10.3030,10.4242,10.5455,10.6667,10.7879,10.9091,11.0303,11.1515,11.2727,11.3939,11.5152,11.6364,11.7576,11.8788,12.0000]
idim=[0.0000,0.2800,0.8040,0.0000,0.0000,0.8150,0.2290,0.0000,0.0000,0.7180,1.8150,1.7730,4.6450,5.4910,6.2110,9.4280,9.4150,11.8760,14.3190,15.9320,15.9260,19.1690,20.7750,20.7760,23.9620,24.9030,25.5470,28.7130,28.7370,31.4570,33.4190,34.9910,35.0710,37.7930,39.6920,41.2710,42.8460,44.6480,45.9980,47.5210,47.8760,50.6630,52.1680,52.2260,55.3090,57.1910,58.3540,59.9150,60.5710,63.4420,64.4700,66.0050,66.9390,69.4860,70.4840,70.5550,73.4580,75.1950,74.9220,77.7520,79.0220,79.1610,81.8740,81.9170,84.5610,86.1670,87.1310,88.3910,89.6110,90.9310,91.9770,93.1080,94.0830,95.2520,96.3270,96.2770,98.3060,99.3330,99.2460,101.1230,101.7550,102.9450,103.7290,103.6380,105.0290,106.1570,106.8690,106.7560,108.2890,109.2470,108.9610,110.4110,111.3840,111.0810,112.5630,112.4490,113.8340,114.7210,115.3780,115.2830]
import sys, os
sys.path.append(r'd:\python\teasoft')
STDFILE = open(r'd:\python\std.txt', 'a', 1)
sysstderr = sys.stderr
sysstdout = sys.stdout
sys.stderr = STDFILE
sys.stdout = STDFILE
from threading import Thread
import time, math, winsound, clipboard, random
from numpy import *
from tsmodule.tspdata import *
from tsmodule.tspyt import *
from tsmodule.tscmd import *
from tsmodule.tsdopop import *
from tsmodule.tsdraw import *
import tsmodule.tsconfig
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
plt.figure(figsize=(14,9*14/16))
plt.get_current_fig_manager().window.wm_geometry("+2600+800")
plt.rcParams.update({'font.size':16})
pltgif = PlotGIF()

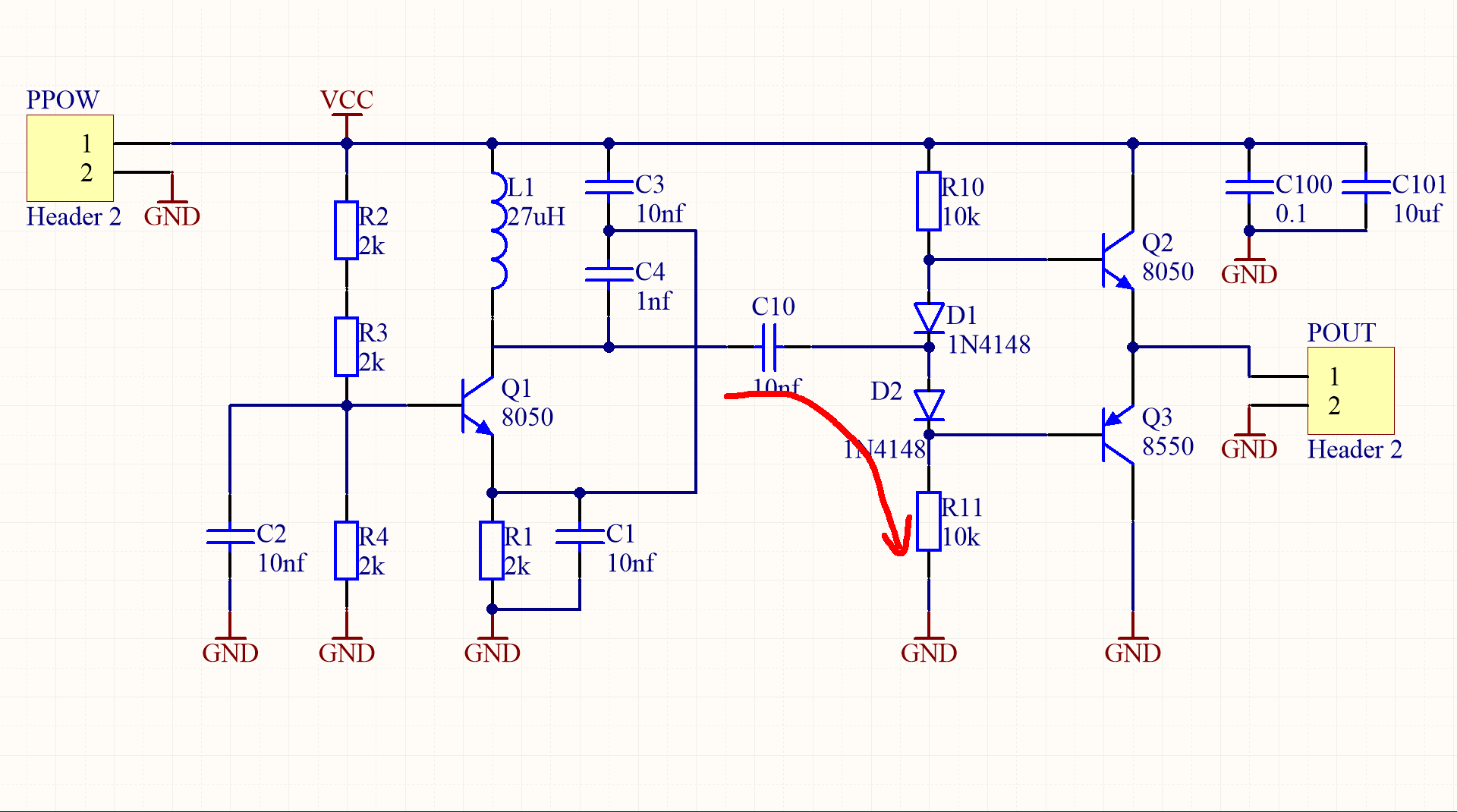

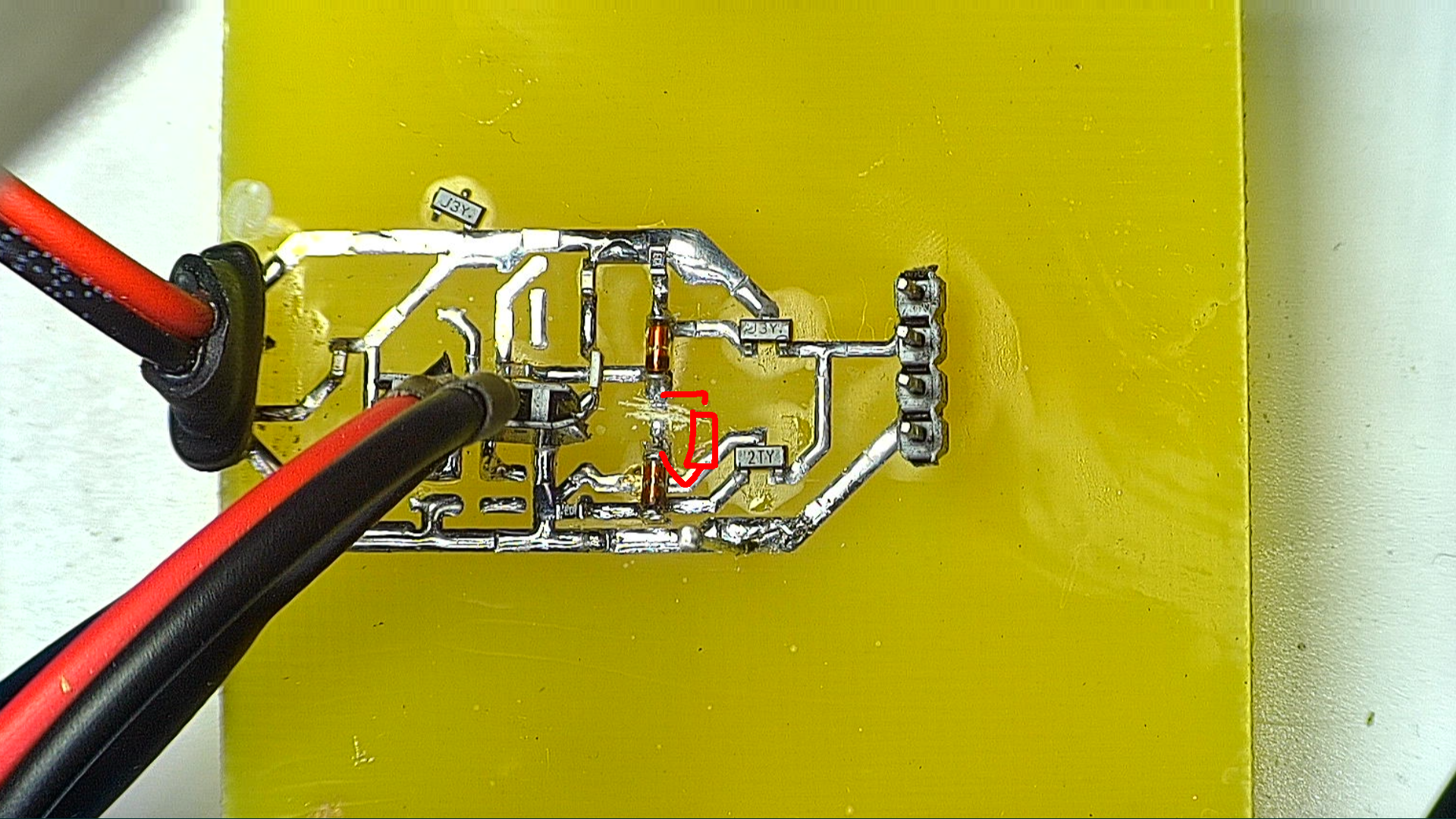

下面测量一下电路中各点的电压值， 会发现输出电压出现了异常， 并不是在电源电压的一半。 仔细辨认之后， 原来是下面这个偏执二极管焊反了。 将他调整过来， 再进行测试。

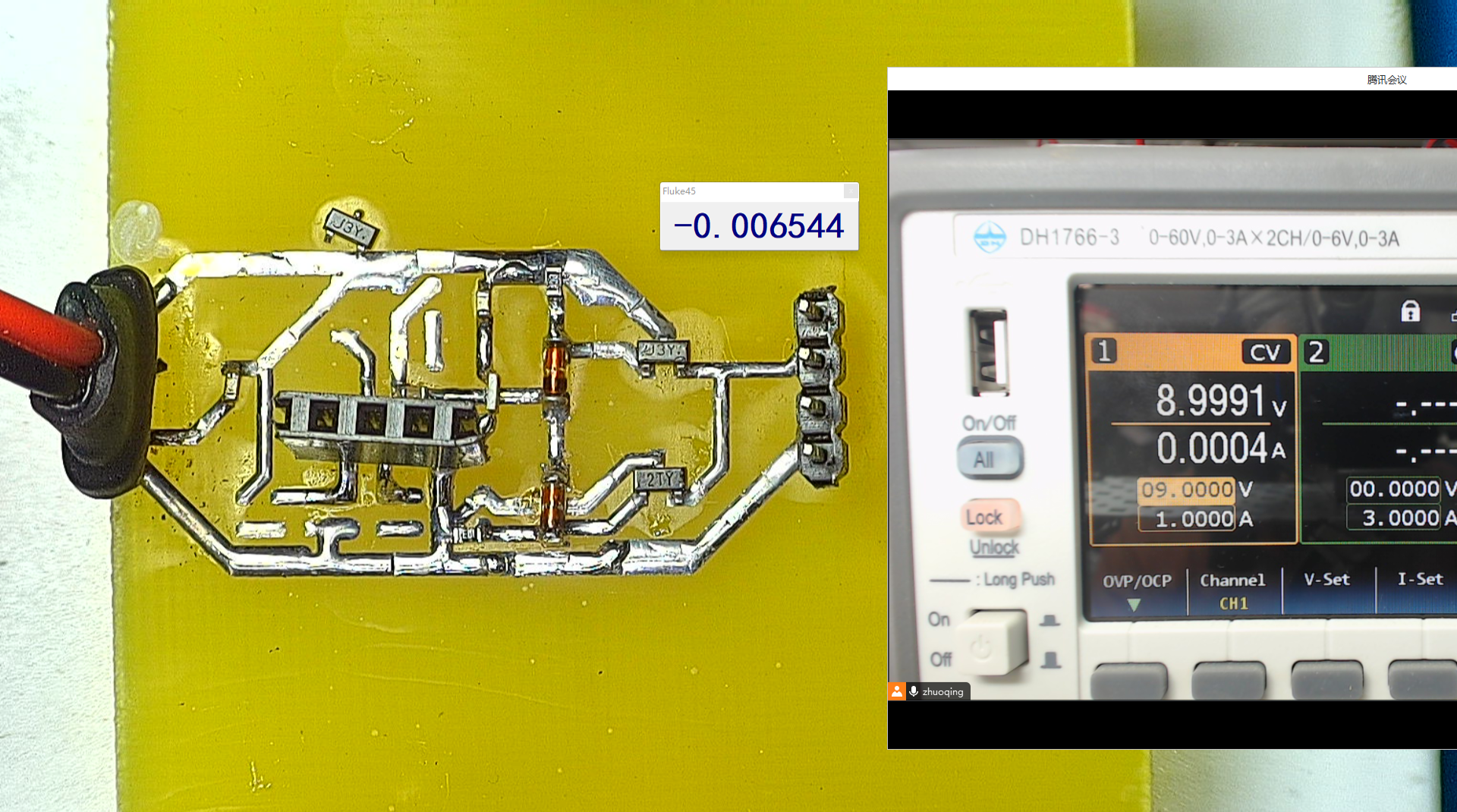

将二极管调整过来之后， 可以看到工作电流降低到 0.4mA， 输出的电压为 4.5V， 这是电源电压的一半左右。 前面测量电路的工作电压与电流的关系是错误的。 使用 DG1062 产生1MHz的信号， 接入电路， 使用示波器查看电路的输入输出信号。 上面是输入信号 峰峰值为 5V， 下面是电路的输出信号， 峰峰值略低。 同时还有一定的相位落后。 可以看到在输出开路的情况下， 输出波形还是非常完美的， 电压增益接近于 1。

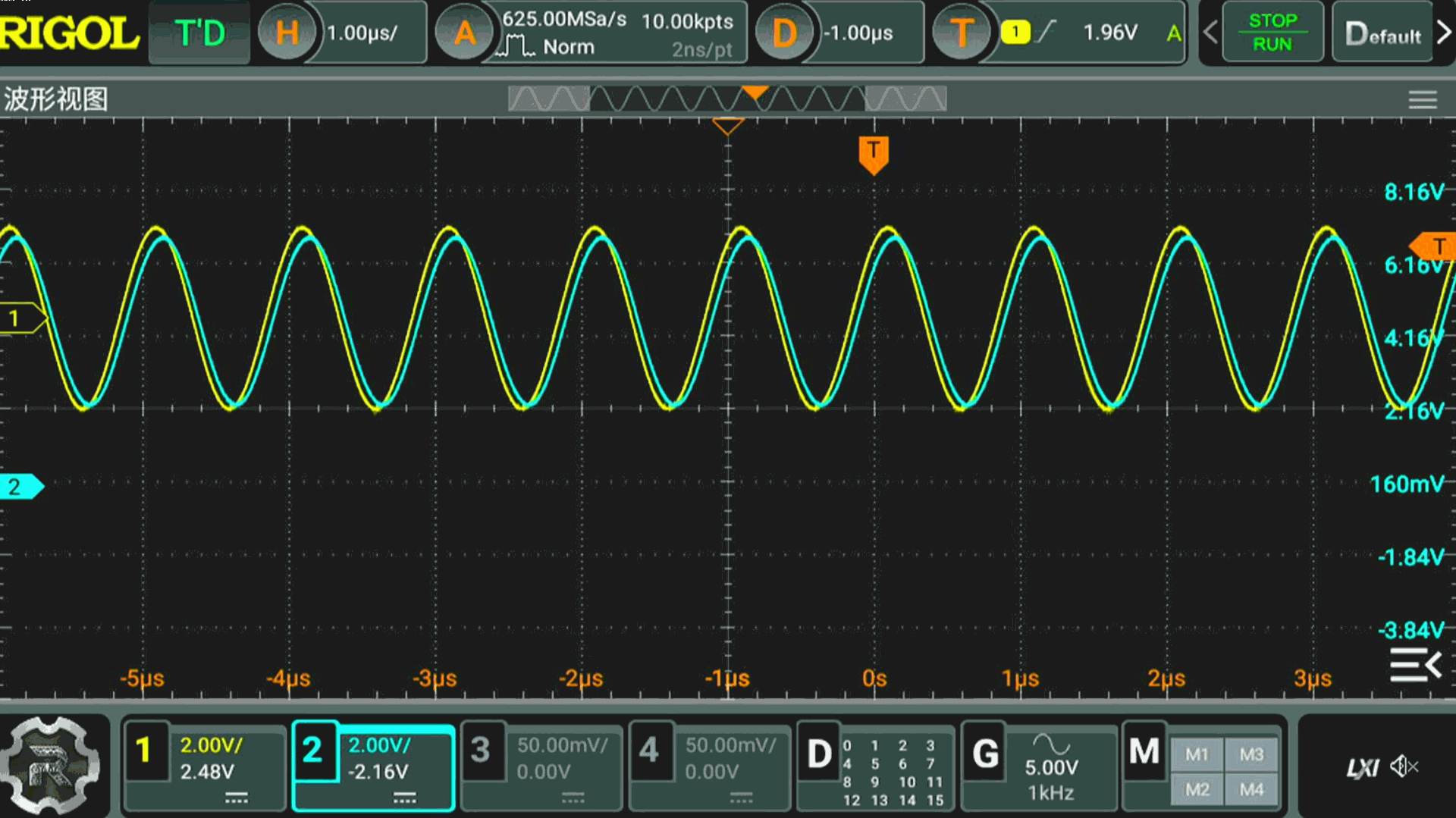

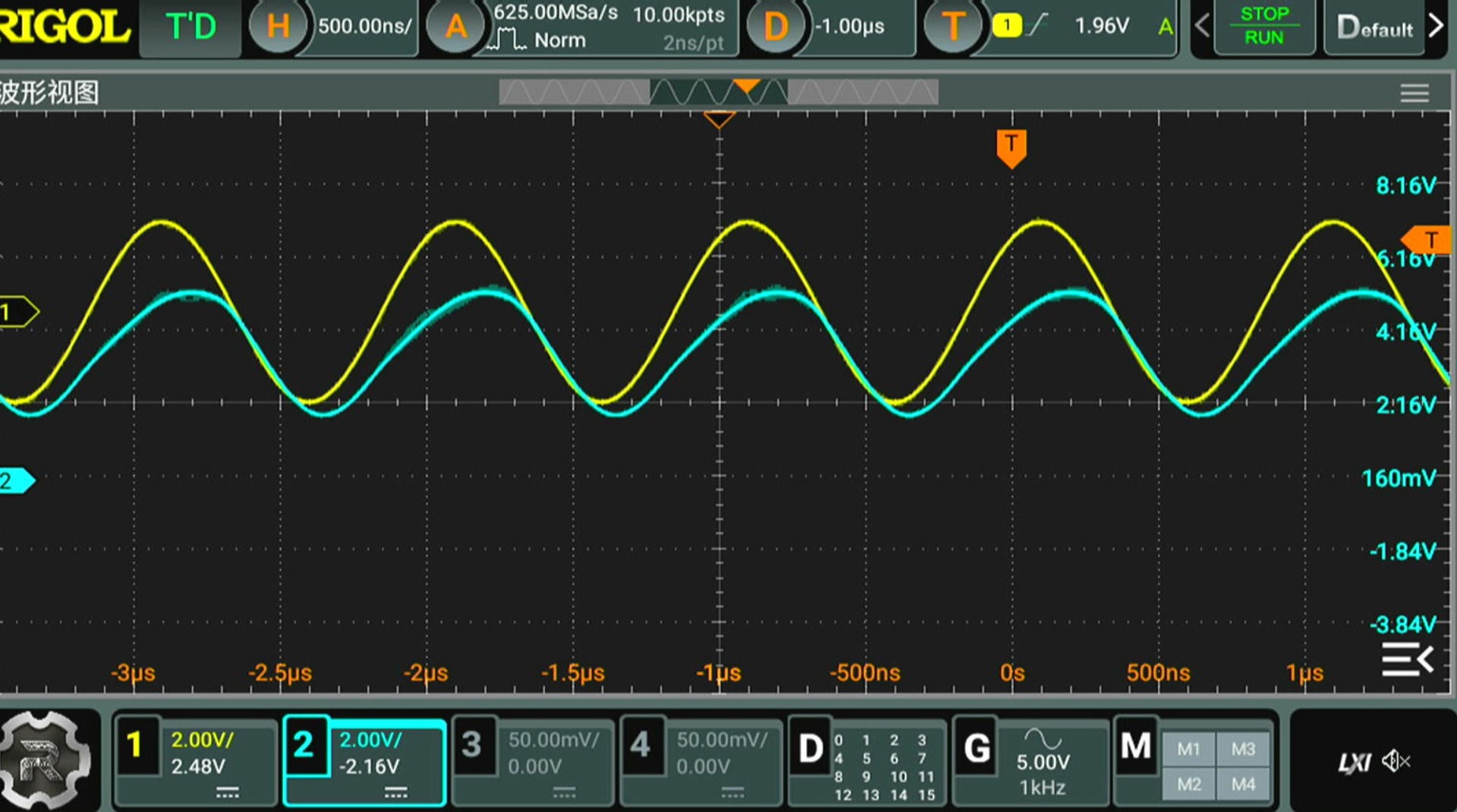

▲ 图1.3.2 电路的输入输出信号

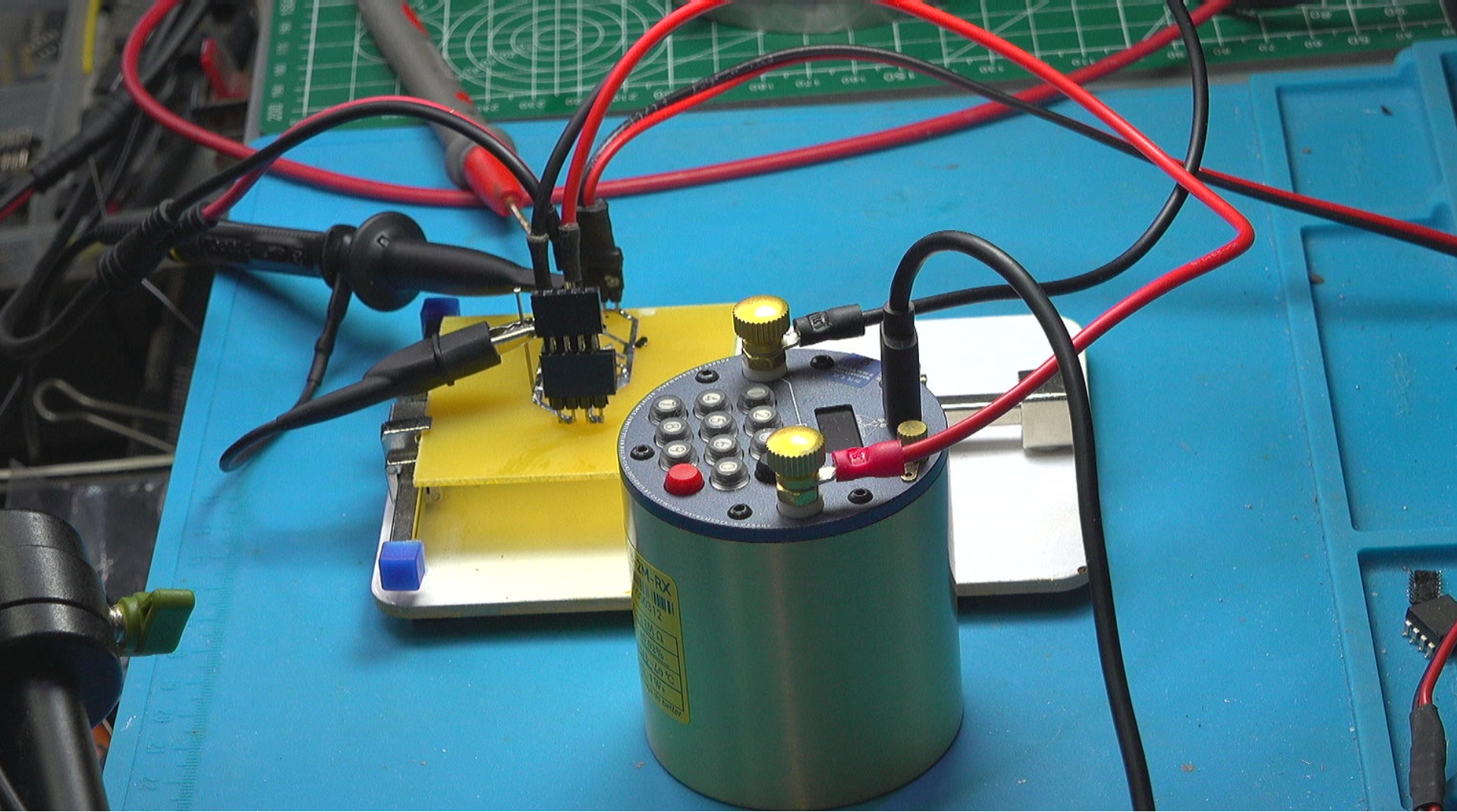

下面给电路的输出增加一个电阻负载， 使用这款可编程的 电阻箱提供不同阻值的负载。 增加负载之后， 似乎电路相位延迟现象得到了少许的改善。 测量负载从 50Ω一直变化到 1000欧姆过程中， 输出电压的变化。 看到测量结果， 有些问题还是比较奇怪的。 也就是在负载电阻从 200 变化到 600Ω过程中， 输出电压居然不是单调的。 猜想有可能是因为线路存在着分布电感和电容造成的。 具体原因不详。

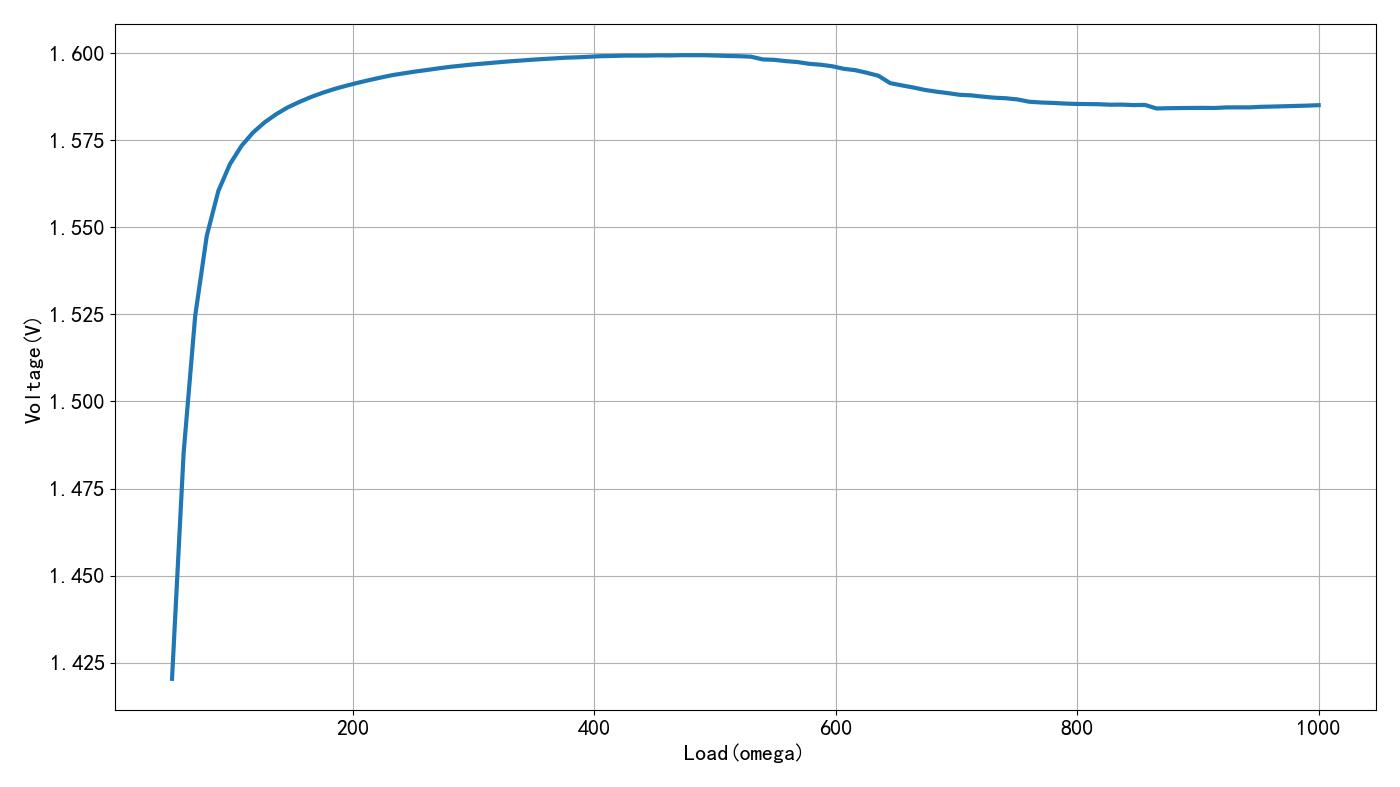

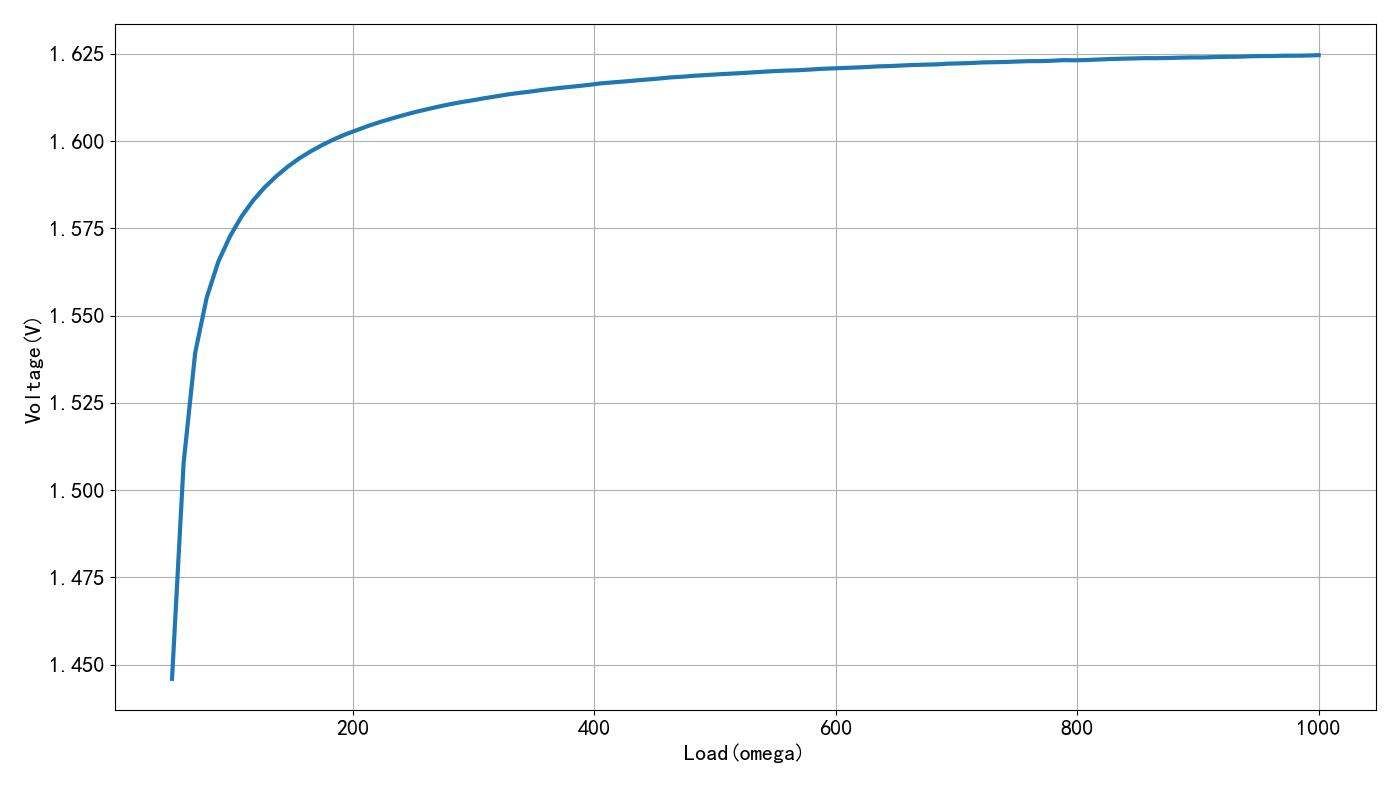

▲ 图1.3.3 不同负载下输出电压

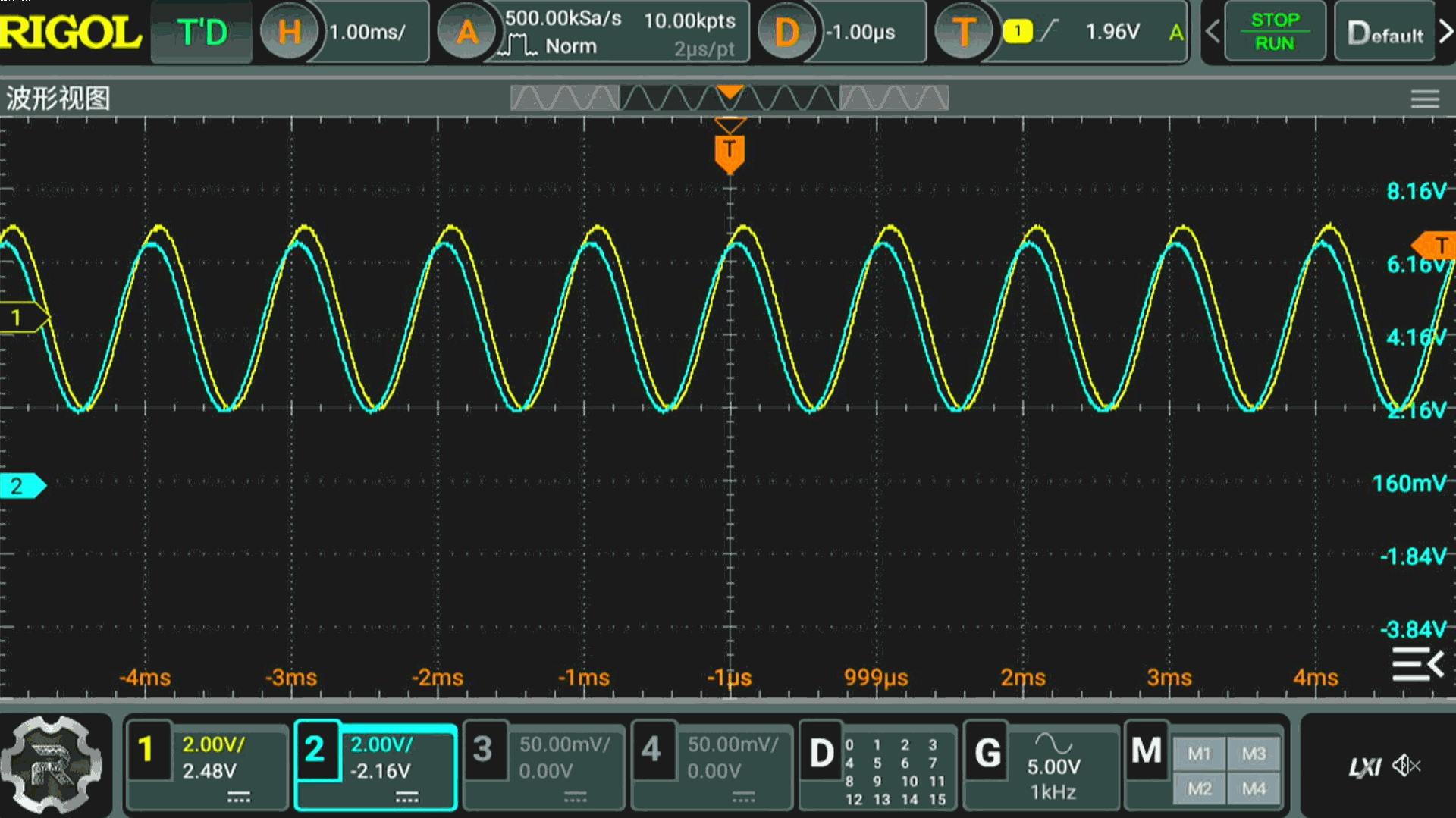

▲ 图1.3.4 1kHz下输入和输出信号
为了验证这个猜想， 将信号源的频率降低到 1kHz， 你会发现， 输出信号居然比输入信号相位提前了。 后来想清楚了， 这是因为耦合电容在输入电阻上提供的超前角度。 重新测量不同负载电阻下对应的输出电压， 这次好了。 随着电阻的增加， 输出电压单调上升。 验证了前面的猜测。 将电压除以负载电阻， 可以绘制出不同输出电流对应的输出电压。 在15mA 之前大体上呈现线性关系， 根据斜率可以大体估算出这个推挽输出电路对应的内阻为 3欧姆左右。 的确， 推挽电路可以进行功率放大。
▲ 图1.3.5 1kHz下负载电阻与输出电压之间的关系

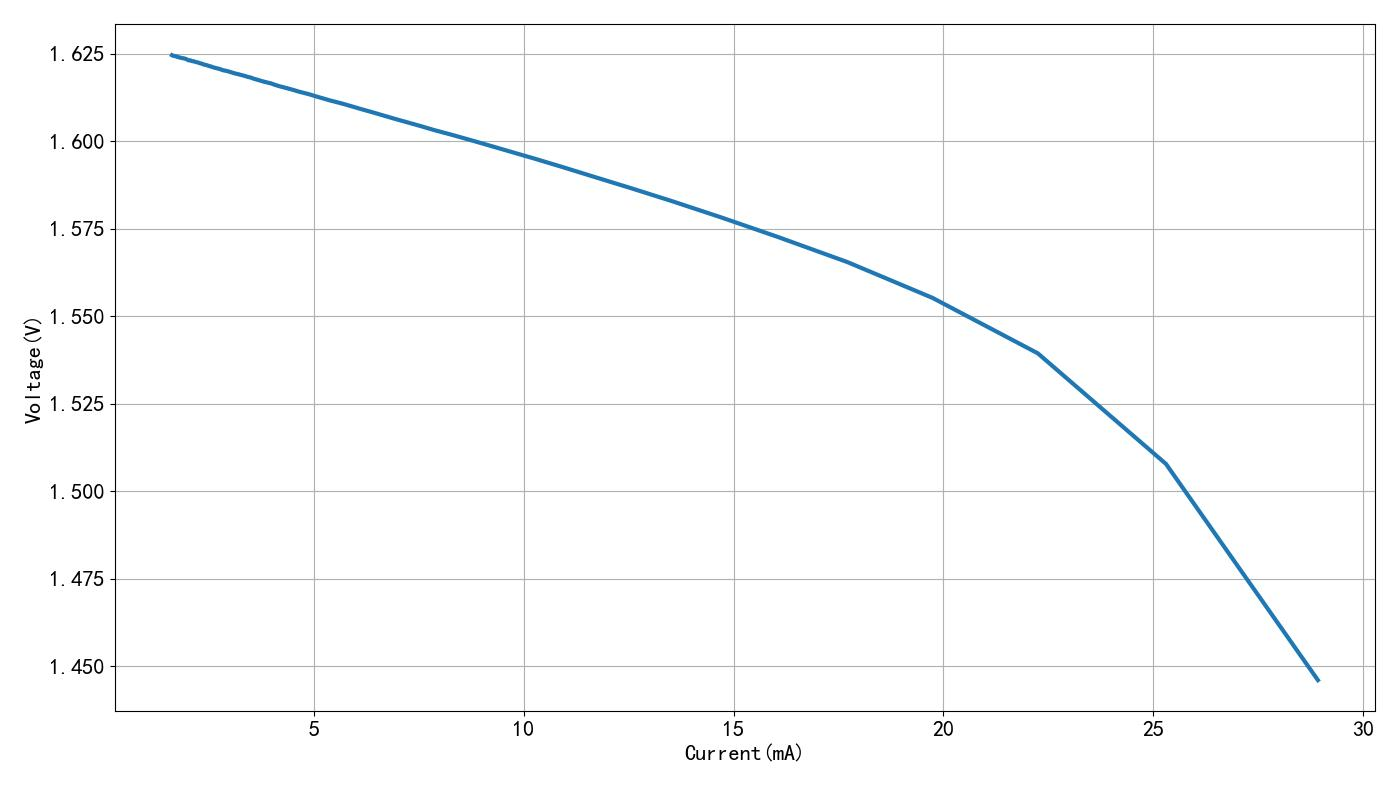

▲ 图1.3.6 输出电流与输出电压之间的关系
四、电路失真
最后讨论一下电路失真的问题。 这是B站留言中， 同学提到的问题。 给电路增加一个 51欧姆的负载电阻。 可以看到输出信号的确存在着失真， 而且电压也小。 无论是高频信号， 还是低频信号， 这种失真都相似。 这说明电路输出电流能力不足 。 猜测， 这是因为输出电路偏置不足造成的。 两个二极管提供的偏置电压， 不足以让两个三极管得到充足的偏置电流。 在电路静态测量的时候， 电路静态工作电流仅仅只有 0.4mA。 可以在二极管上再串联一个电阻， 来提高电路的偏置电流。

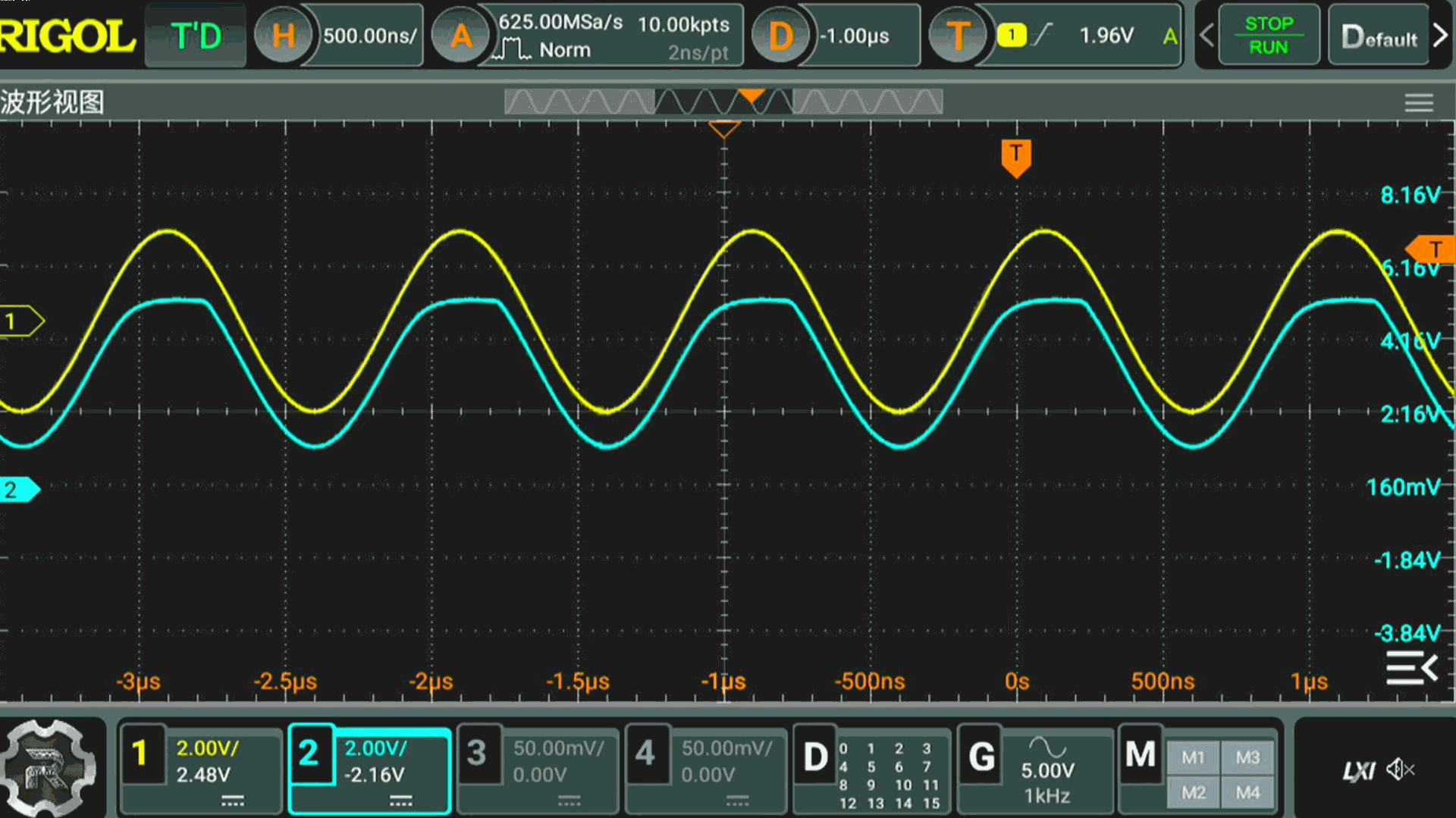

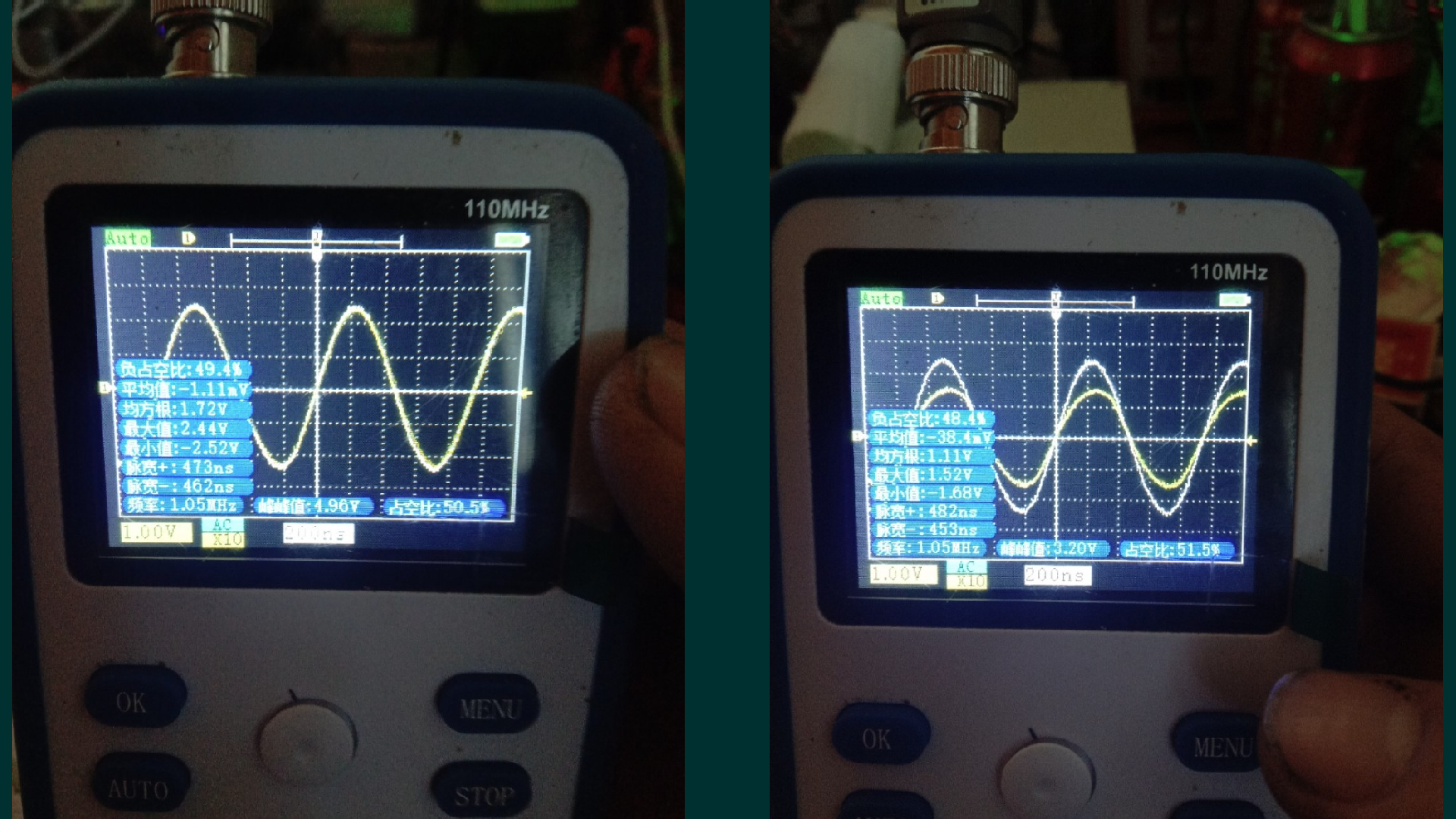

▲ 图1.4.1 50Ω负载下产生的失真

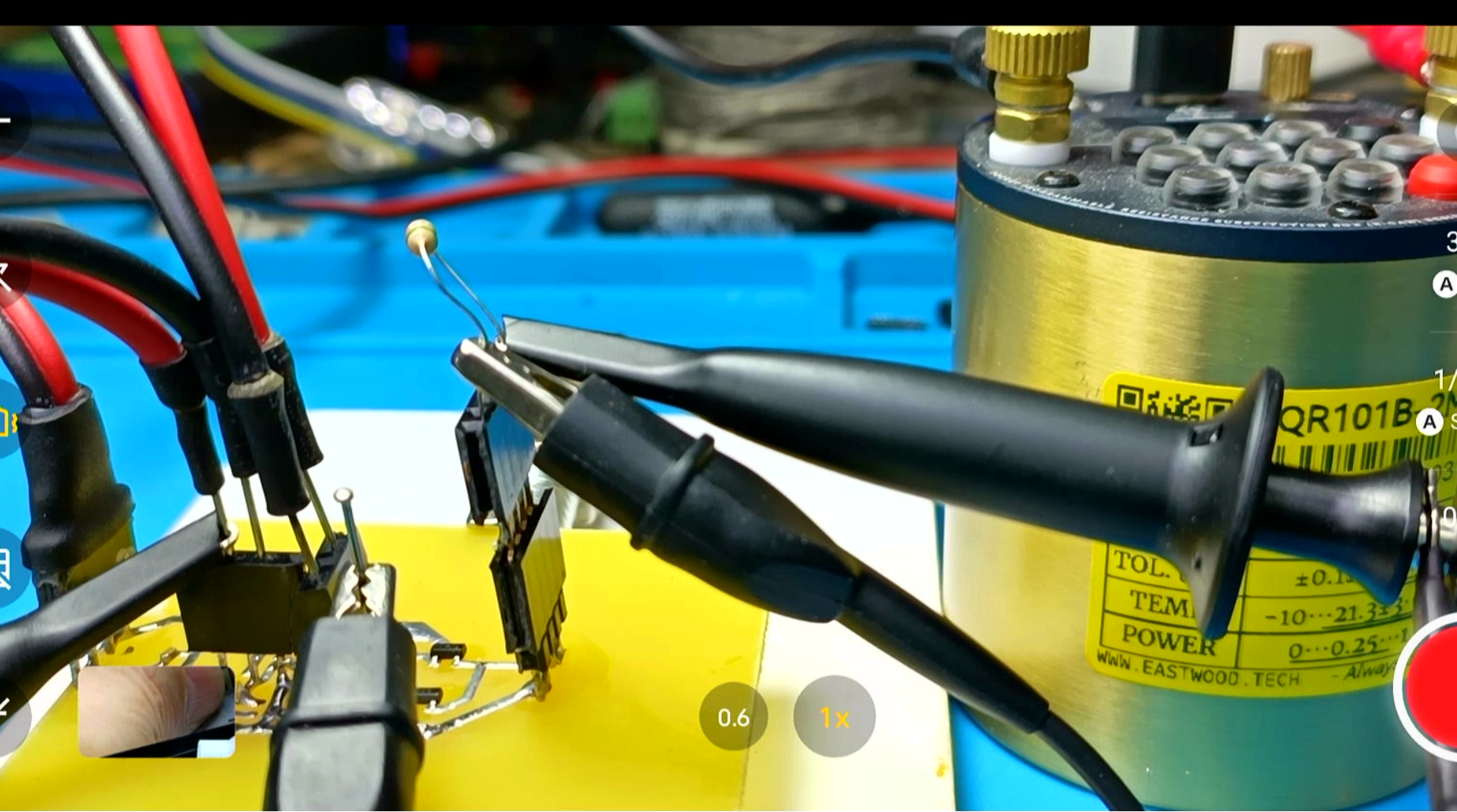

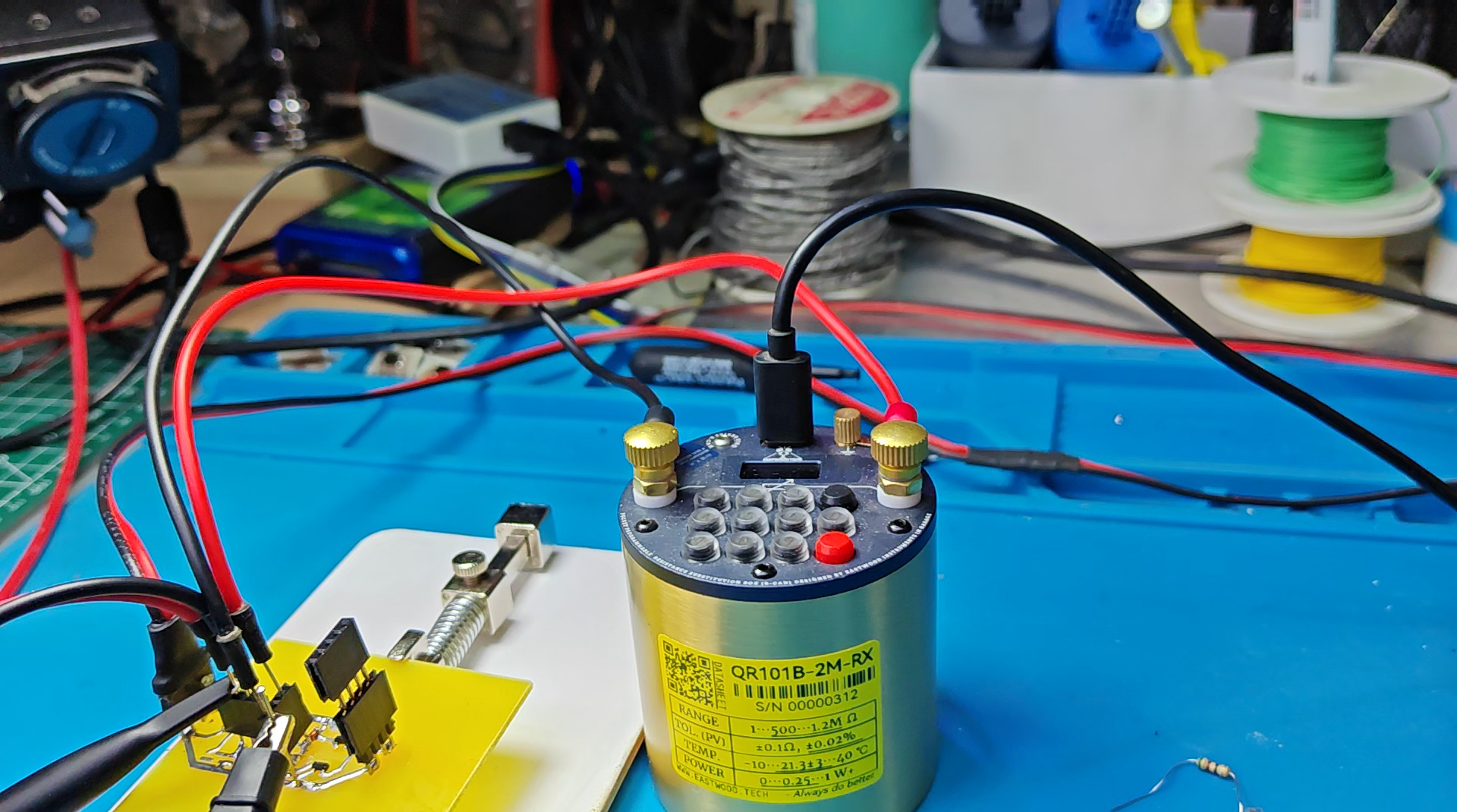

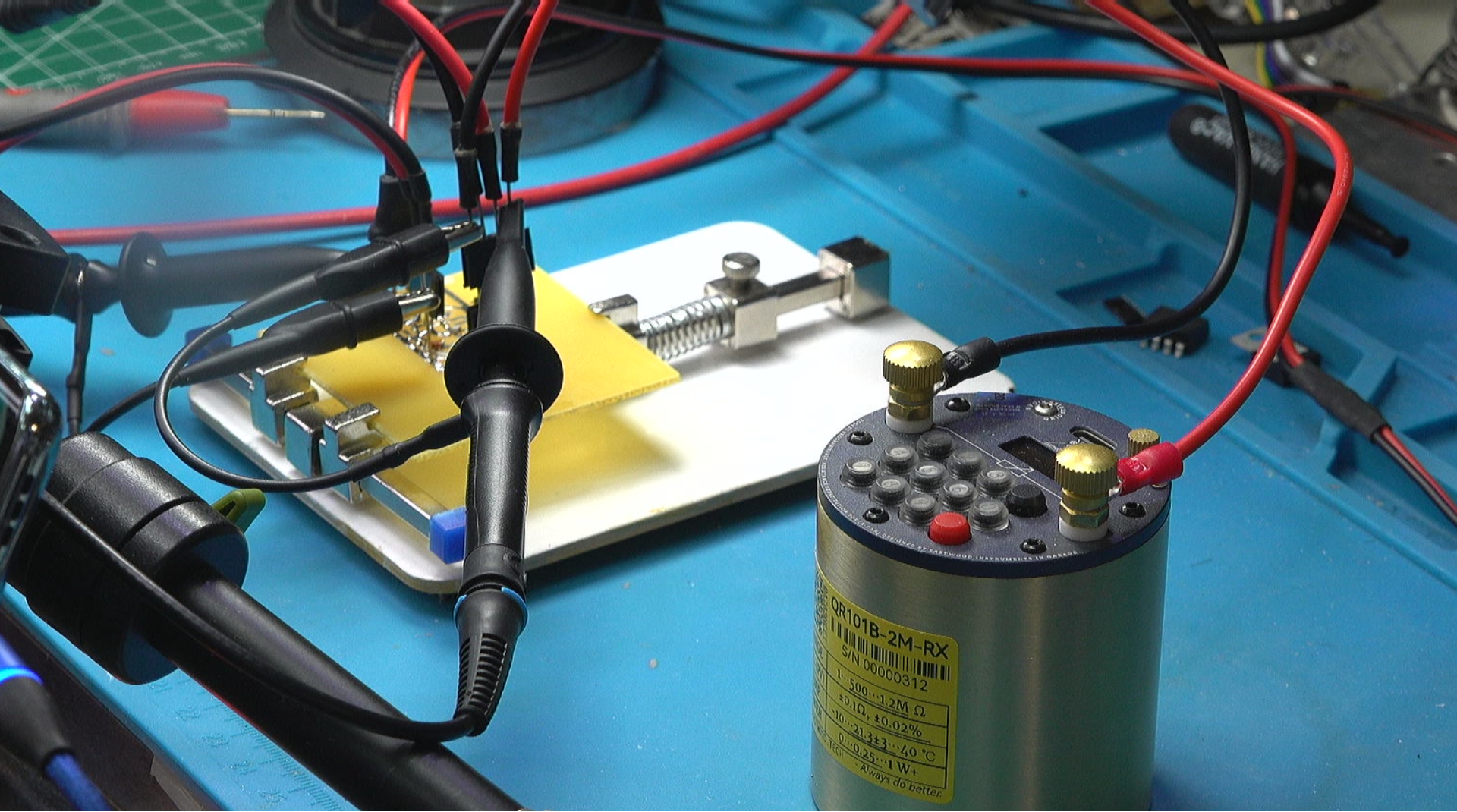

对测试电路进行修改， 在两个二极管中间断开， 增加一个可调电阻， 查看对于电路的工作电流以及放大特性的影响。 使用QR10电阻箱方便调整偏置电阻。 下面进行初步测试。
这是在偏置电阻为 10欧姆的时候， 1MHz 信号输出情况， 上面有较大的失真。 将偏置电阻调整到 2500欧姆， 可以看到输出信号变小了， 但失真也小了。 降低信号的频率， 能够看到， 输出信号失真更小了。 这说明偏置电流对于输出信号的失真有一定的改善作用。
最后， 通过 QR10的编程， 测量推挽电路的静态工作电流与偏置电阻之间的关系。 偏置电阻从 10欧姆逐步变化到 2500欧姆， 利用工作电源 DH1766读取电路的工作电流。 从测量结果来看， 偏置电阻与工作电流之间是一个单调上升的关系。

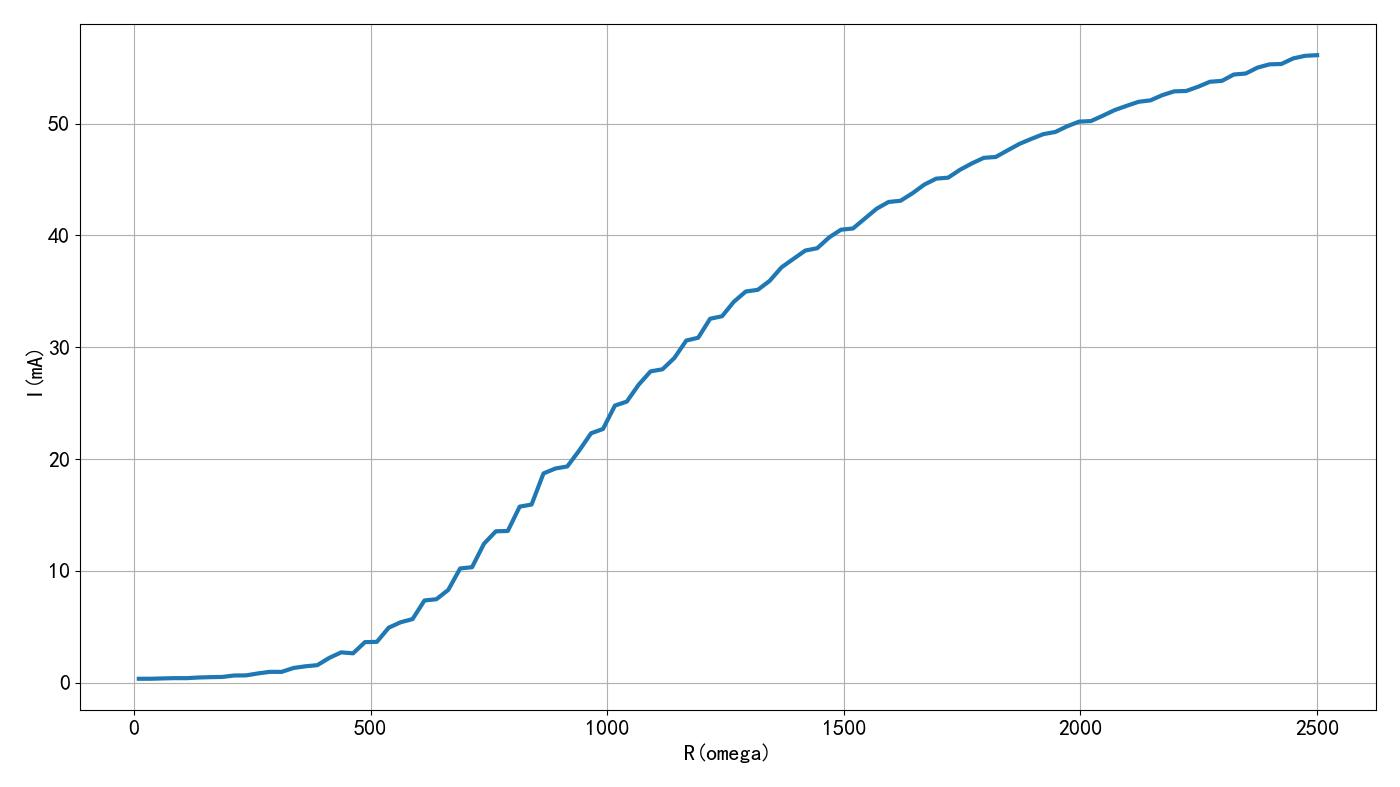

▲ 图1.4.2 偏置电阻与静态工作电流
rdim=[10.0000,35.1515,60.3030,85.4545,110.6061,135.7576,160.9091,186.0606,211.2121,236.3636,261.5152,286.6667,311.8182,336.9697,362.1212,387.2727,412.4242,437.5758,462.7273,487.8788,513.0303,538.1818,563.3333,588.4848,613.6364,638.7879,663.9394,689.0909,714.2424,739.3939,764.5455,789.6970,814.8485,840.0000,865.1515,890.3030,915.4545,940.6061,965.7576,990.9091,1016.0606,1041.2121,1066.3636,1091.5152,1116.6667,1141.8182,1166.9697,1192.1212,1217.2727,1242.4242,1267.5758,1292.7273,1317.8788,1343.0303,1368.1818,1393.3333,1418.4848,1443.6364,1468.7879,1493.9394,1519.0909,1544.2424,1569.3939,1594.5455,1619.6970,1644.8485,1670.0000,1695.1515,1720.3030,1745.4545,1770.6061,1795.7576,1820.9091,1846.0606,1871.2121,1896.3636,1921.5152,1946.6667,1971.8182,1996.9697,2022.1212,2047.2727,2072.4242,2097.5758,2122.7273,2147.8788,2173.0303,2198.1818,2223.3333,2248.4848,2273.6364,2298.7879,2323.9394,2349.0909,2374.2424,2399.3939,2424.5455,2449.6970,2474.8485,2500.0000]
idim=[0.3330,0.3370,0.3660,0.3920,0.3880,0.4480,0.4790,0.4980,0.6270,0.6370,0.8110,0.9540,0.9520,1.3020,1.4510,1.5530,2.2030,2.6960,2.6110,3.6110,3.6380,4.9060,5.3910,5.6730,7.3380,7.4480,8.2850,10.2030,10.3140,12.4110,13.5270,13.5520,15.7310,15.9200,18.7000,19.1420,19.3250,20.7460,22.2940,22.6760,24.7690,25.1250,26.6410,27.8300,28.0170,29.0310,30.5880,30.8390,32.5350,32.7600,34.0610,34.9740,35.1200,35.9210,37.1340,37.8900,38.6370,38.8450,39.8110,40.5010,40.6080,41.4970,42.3850,42.9830,43.0900,43.7580,44.5360,45.0690,45.1550,45.8620,46.4340,46.9290,47.0060,47.6000,48.1820,48.6280,49.0490,49.2400,49.7500,50.1660,50.2180,50.6990,51.2030,51.5810,51.9390,52.0710,52.5380,52.8760,52.9090,53.2870,53.7340,53.8120,54.3800,54.4680,55.0010,55.2890,55.3240,55.8240,56.0540,56.1120]
#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST4.PY -- by Dr. ZhuoQing 2024-02-11
#
# Note:
#============================================================
from headm import *
from tsmodule.tsvisa import *
import serial
from _ast import Or
from serial.serialutil import SerialException
#------------------------------------------------------------
sport = serial.Serial()
sport.baudrate = 115200
sport.timeout = 0.05
try:
sport.port = 'COM5'
except:
printf('Set sport port COM5 error. ')
try:
sport.open()
except serial.serialutil.SerialException:
printf('Open sport port COM5 error.')
else:
printf('Open sport port COM5 Ok.')
#------------------------------------------------------------
rdim = linspace(10, 2500, 100)
idim = []
for r in rdim:
sport.write(b'AT+USER.SP=%5.1f\n'%r)
time.sleep(.5)
i = dh1766call1()[0]*1e3
printff(r, i)
idim.append(i)
tspsave('curr', rdim=rdim, idim=idim)
r = 10
sport.write(b'AT+USER.SP=%5.1f\n'%r)
plt.plot(rdim, idim, lw=3)
plt.xlabel("R(omega)")
plt.ylabel("I(mA)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
# END OF FILE : TEST4.PY
#============================================================
※ 总 结 ※
本文讨论了同学留下的一个有趣的问题， 通过实验测试了一个推挽放大电路， 在空载下， 电路输出电压波形非常好。 但带动50欧姆电阻负载的时候， 输出电压 出现了比较大的失真， 通过增加偏置电阻， 可以改善输出信号的失真。 在高频信号放大电路中， 也可以通过增加输出滤波电路， 来减少输出信号的失真。
