一、前言
有源晶振在数字系统中被当做时钟源。 它的输出频率会与工作电压、环境温度有关系。 下面测量一下， 这种有源晶振输出频率和工作电压之间的关系。 了解频率变化范围。 这为之后电路设计提供基础。 下面给出测量过程和测量结果。
二、测试电路
这是一个8MHz的晶振。 它有四个管脚， 由于它已经很旧了， 直接放在面包板上测试不方便。 下面计划制作一个转接电路板， 将它的引脚引出到面包板上进行测试。

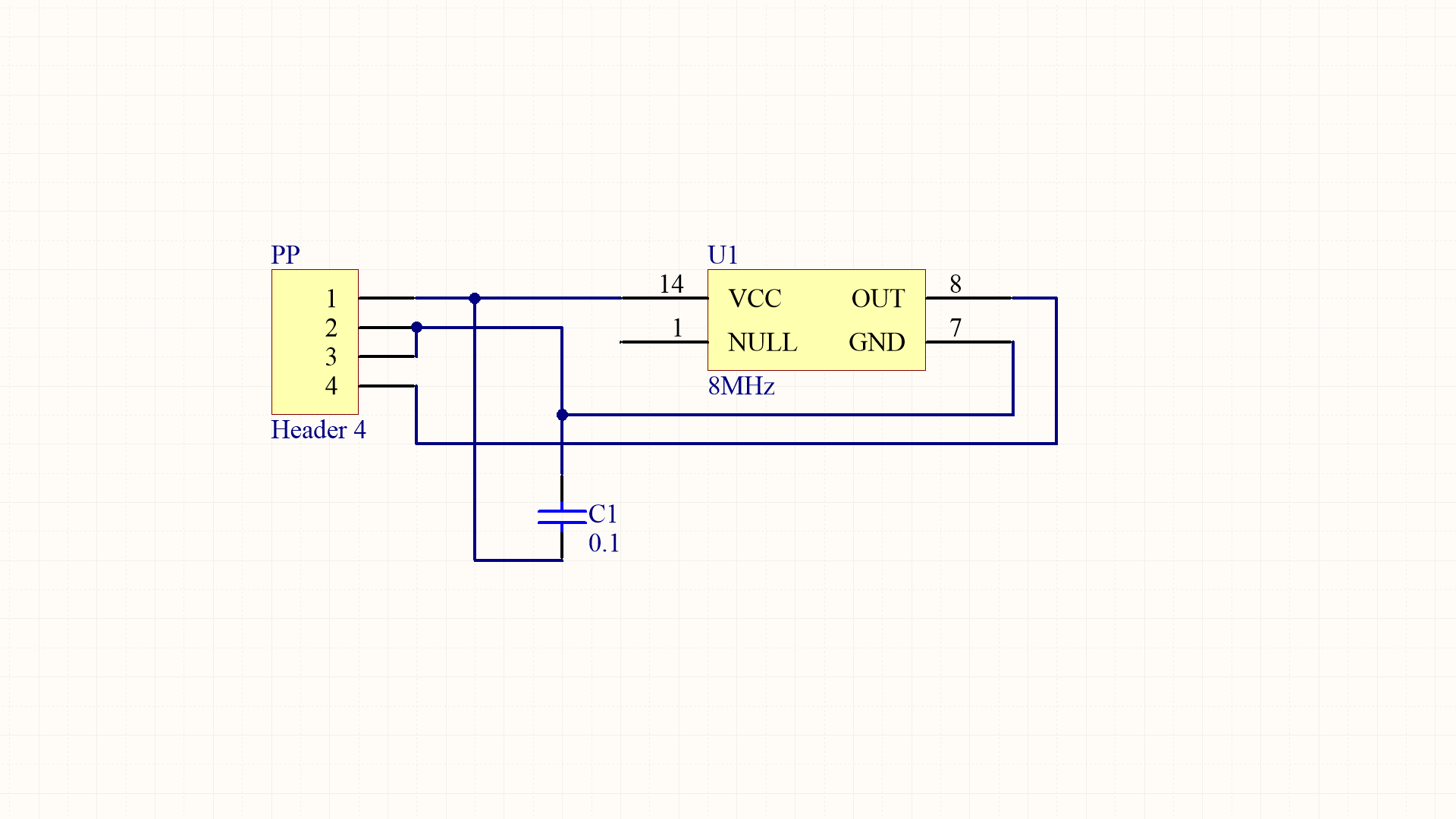

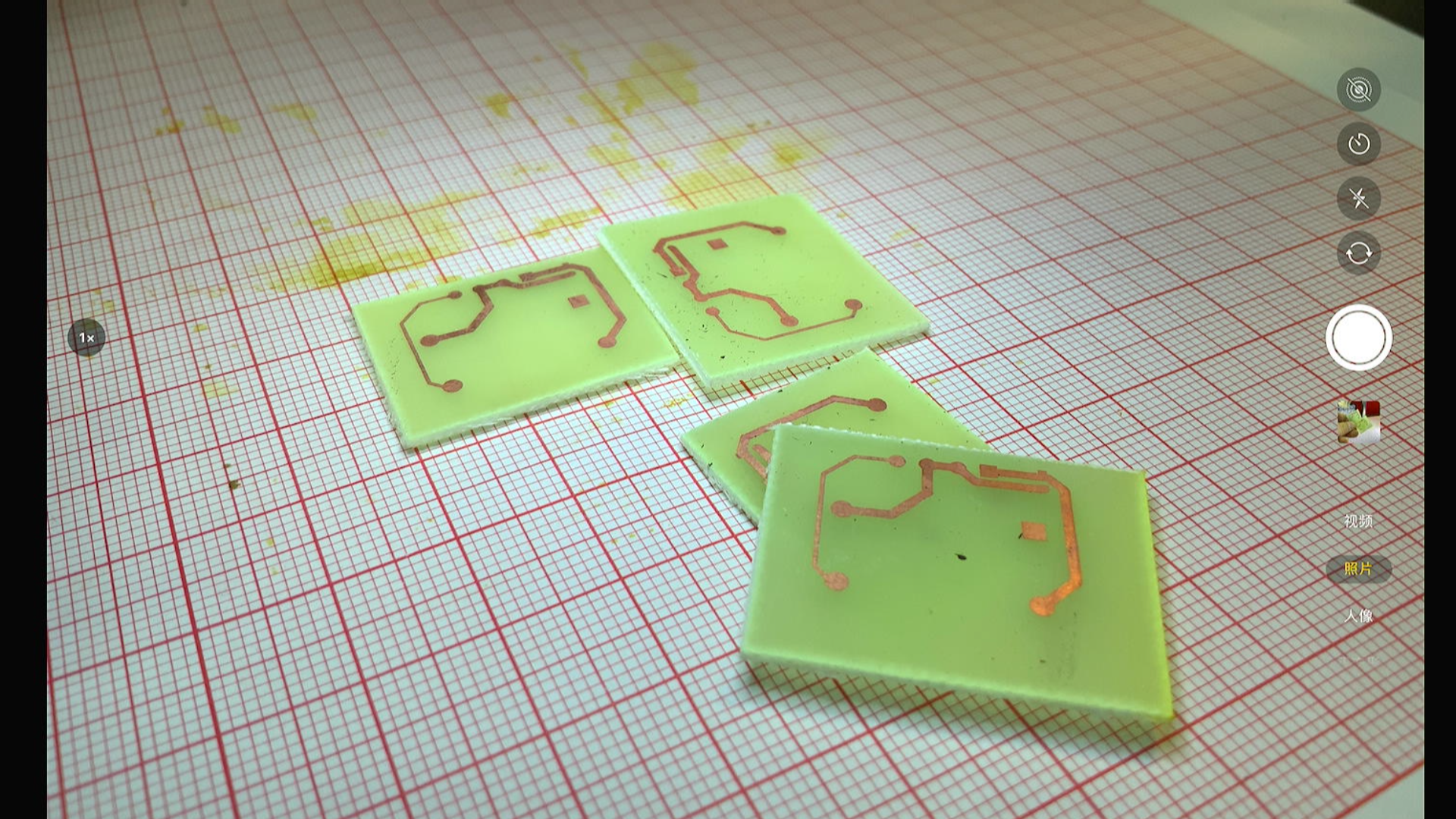

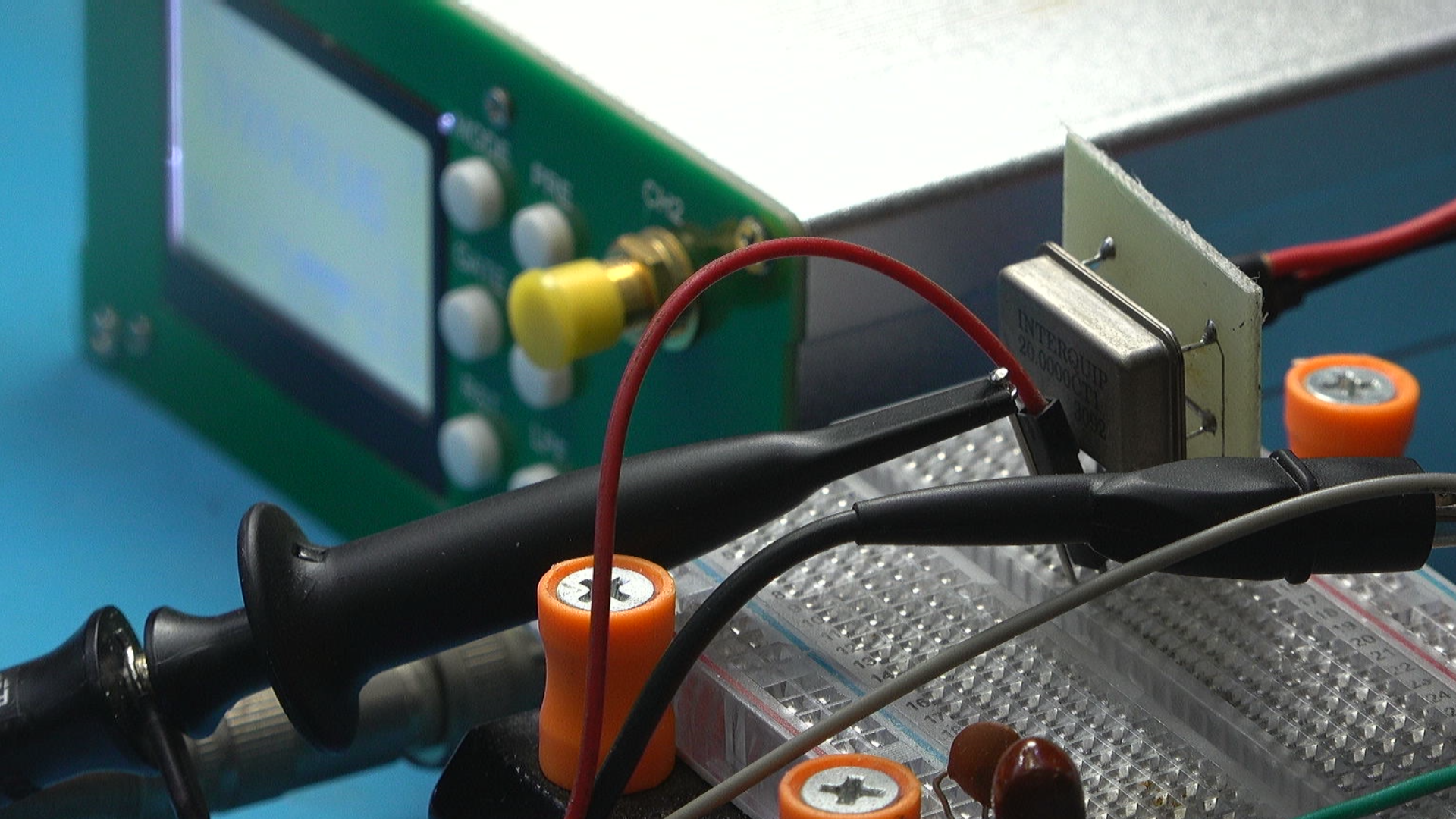

转接线的电路很简单， 通过四芯插针将电源， 地线以及时钟输出引出。 使用单面布线， 利用一分钟制板得到四块测试电路。 电路制作的非常完美。 下面焊接测试。
三、测试结果

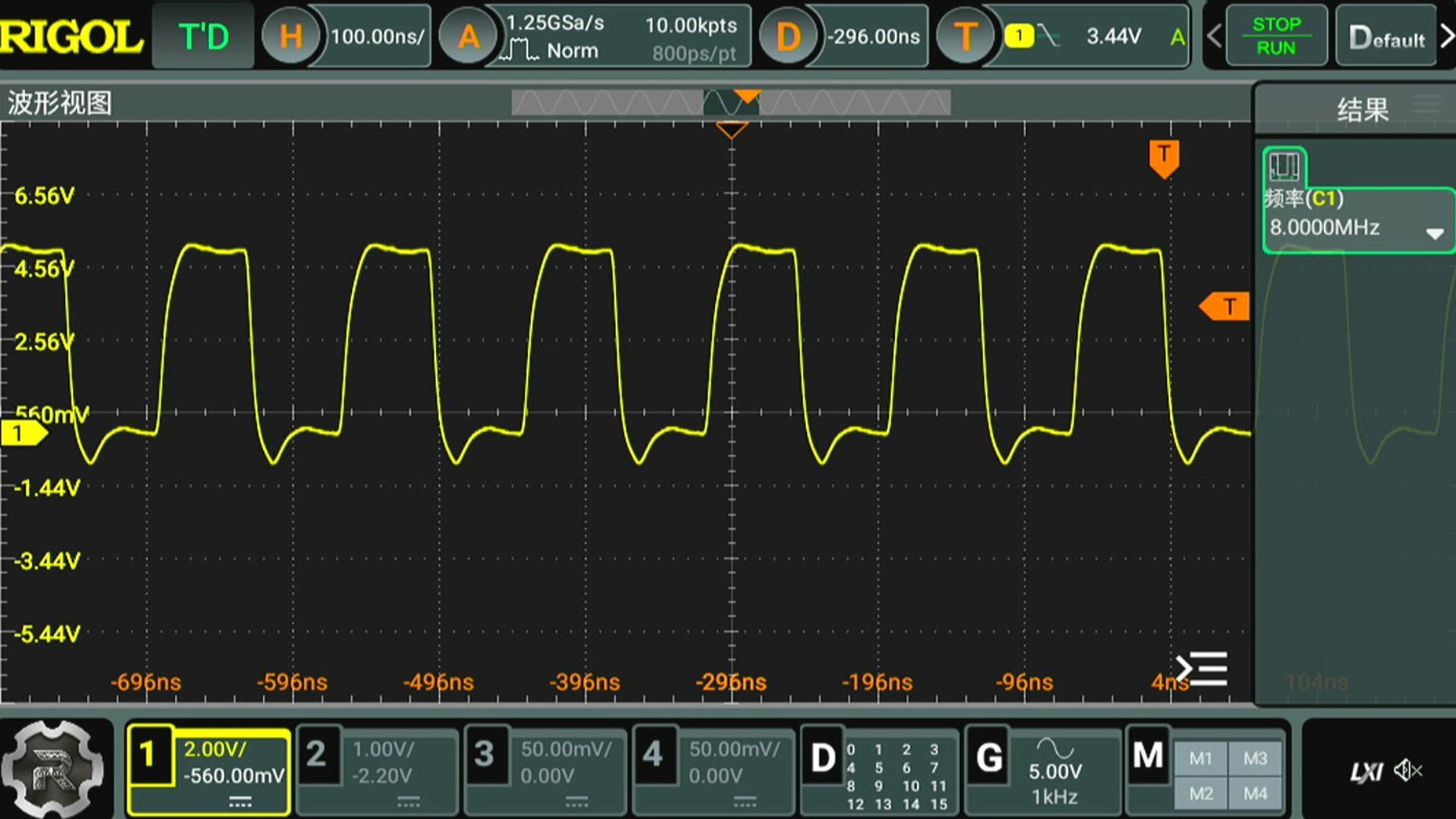

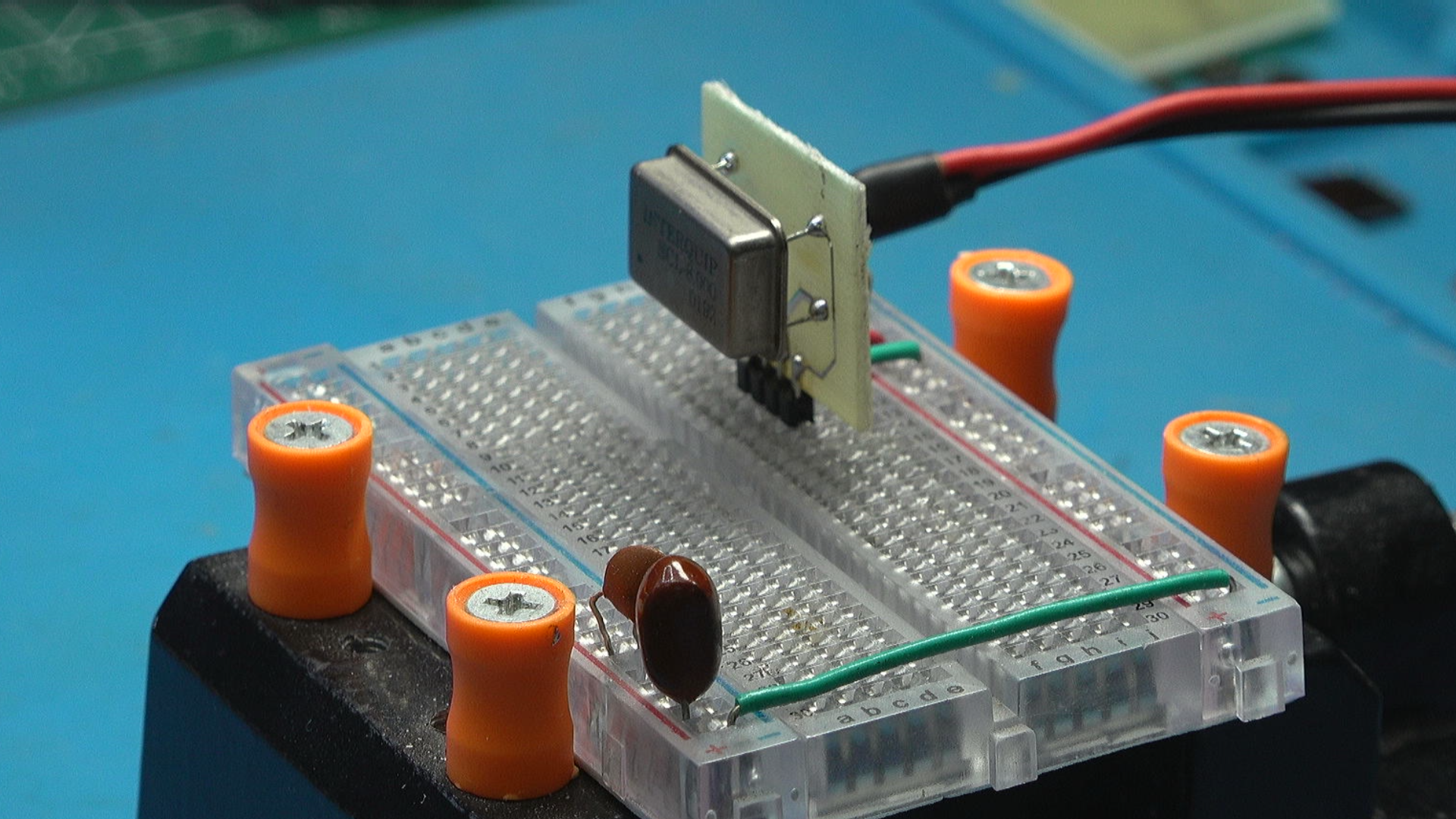

将晶振放置在面包板上， 施加5V工作电压。 此时工作电流为 4.6mA。 使用示波器测量输出信号。 可以看到输出信号波形为方波， 频率为 8MHz。

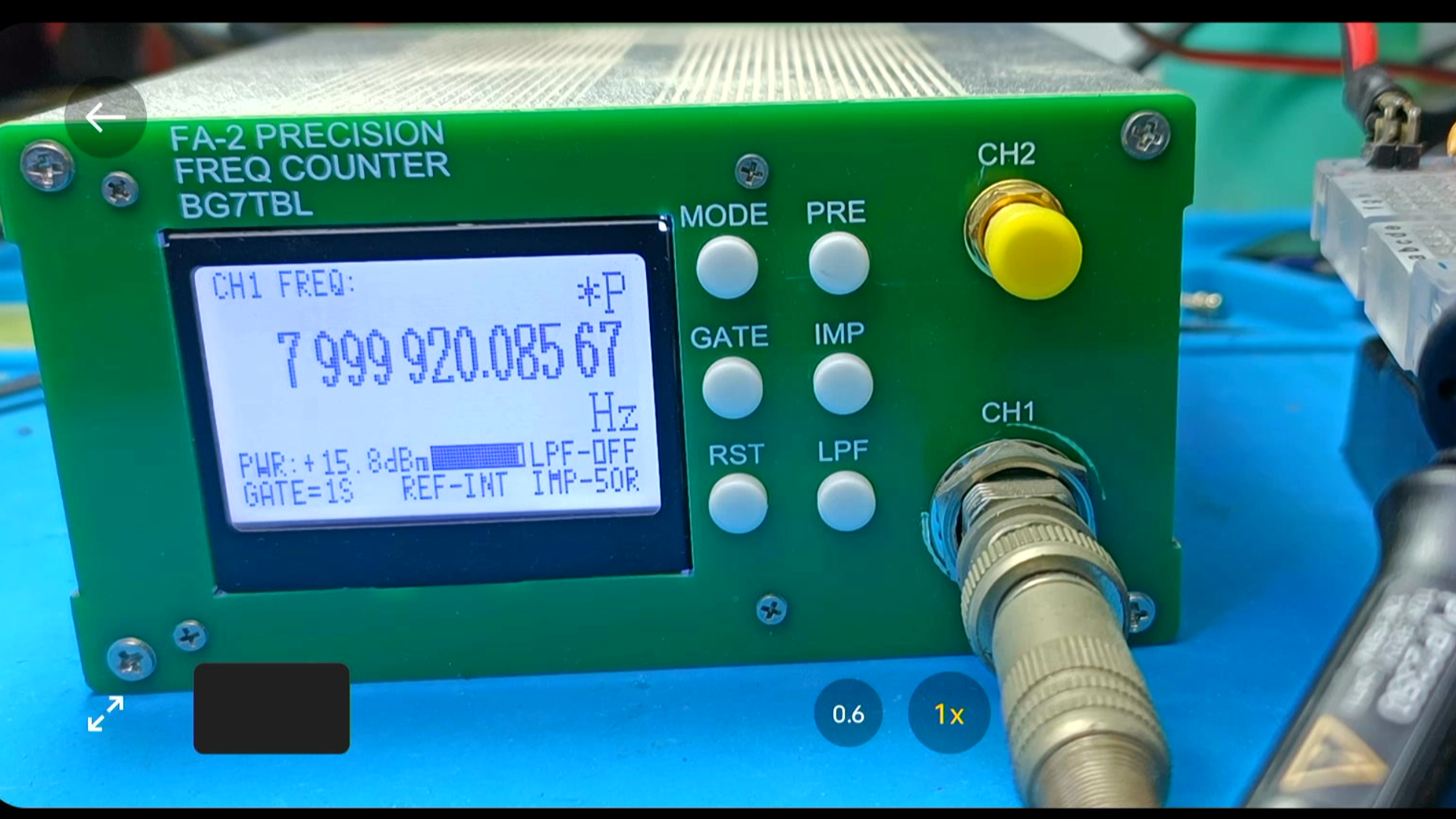

使用 FA-2测量晶振频率， 可以更加准确得到震荡频率。 测量100次频率数据， 平均值为 7999911Hz， 标准方差 0.162Hz。

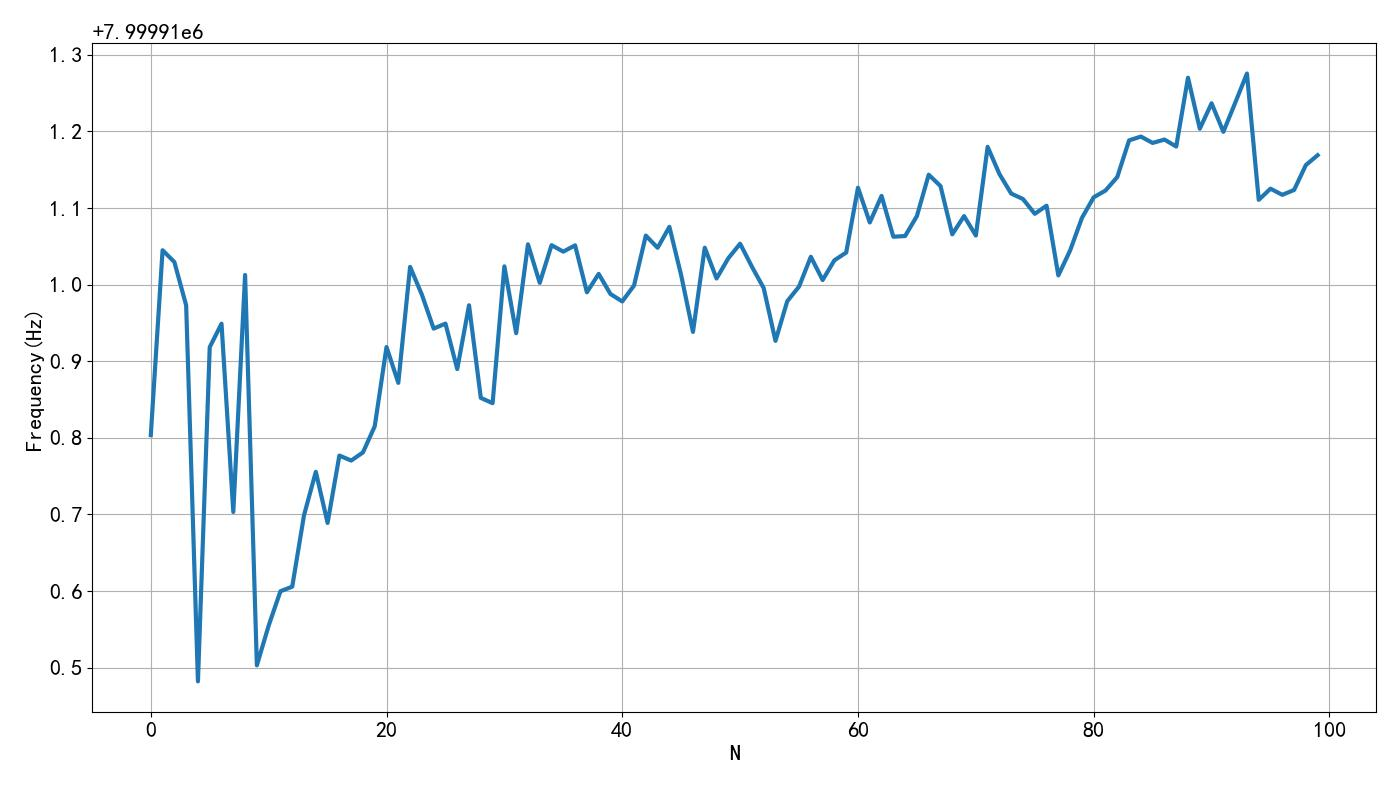

▲ 图1.3.1 测量100成结果
- 平均： 7999911.00063Hz
- STD： 0.162Hz
#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY -- by Dr. ZhuoQing 2024-03-29
#
# Note:
#============================================================
from headm import *
import serial
from _ast import Or
from serial.serialutil import SerialException
#------------------------------------------------------------
fa = serial.Serial()
fa.baudrate = 9600
fa.timeout = 0.05
try:
fa.port = 'COM5'
except:
printf('Set fa port COM5 error. ')
try:
fa.open()
except serial.serialutil.SerialException:
printf('Open fa port COM5 error.')
else:
printf('Open fa port COM5 Ok.')
#------------------------------------------------------------
def fa2read():
fa.write(b'$D*\r\n')
for i in range(20):
time.sleep(0.1)
if fa.inWaiting() > 0: break
ret = fa.read(100).decode('utf-8').split(',')
if len(ret) < 3: return 0
f = ret[1]
p = ret[2]
return (float(f),float(p))
#------------------------------------------------------------
fdim = []
for i in range(100):
result = fa2read()
printf(result)
fdim.append(result[0])
tspsave('meas5v', fdim=fdim)
printf(mean(fdim), std(fdim))
plt.plot(fdim, lw=3)
plt.xlabel("N")
plt.ylabel("Frequency(Hz)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
# END OF FILE : TEST1.PY
#============================================================
fdim=[7999910.80,7999911.04,7999911.03,7999910.97,7999910.48,7999910.92,7999910.95,7999910.70,7999911.01,7999910.50,7999910.55,7999910.60,7999910.61,7999910.70,7999910.76,7999910.69,7999910.78,7999910.77,7999910.78,7999910.82,7999910.92,7999910.87,7999911.02,7999910.99,7999910.94,7999910.95,7999910.89,7999910.97,7999910.85,7999910.85,7999911.02,7999910.94,7999911.05,7999911.00,7999911.05,7999911.04,7999911.05,7999910.99,7999911.01,7999910.99,7999910.98,7999911.00,7999911.06,7999911.05,7999911.08,7999911.01,7999910.94,7999911.05,7999911.01,7999911.03,7999911.05,7999911.02,7999911.00,7999910.93,7999910.98,7999911.00,7999911.04,7999911.01,7999911.03,7999911.04,7999911.13,7999911.08,7999911.12,7999911.06,7999911.06,7999911.09,7999911.14,7999911.13,7999911.07,7999911.09,7999911.06,7999911.18,7999911.14,7999911.12,7999911.11,7999911.09,7999911.10,7999911.01,7999911.04,7999911.09,7999911.11,7999911.12,7999911.14,7999911.19,7999911.19,7999911.18,7999911.19,7999911.18,7999911.27,7999911.20,7999911.24,7999911.20,7999911.24,7999911.28,7999911.11,7999911.13,7999911.12,7999911.12,7999911.16,7999911.17]

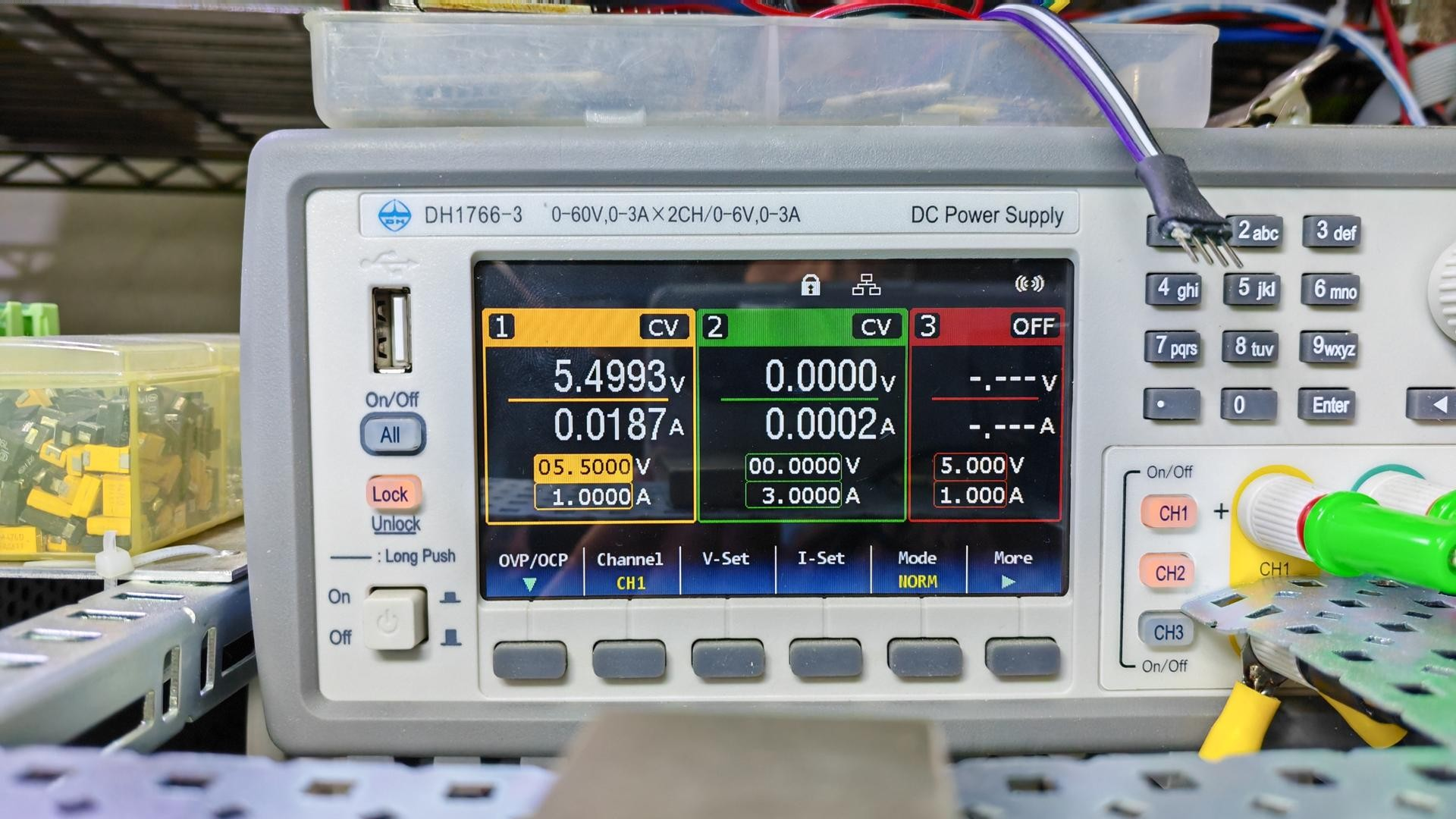

改变晶振工作电压， 从 4.5V 到 5.5V变化， 测量输出频率。 可以看到频率变化范围达到了 250Hz。 输出频率随着电压上升而上升。

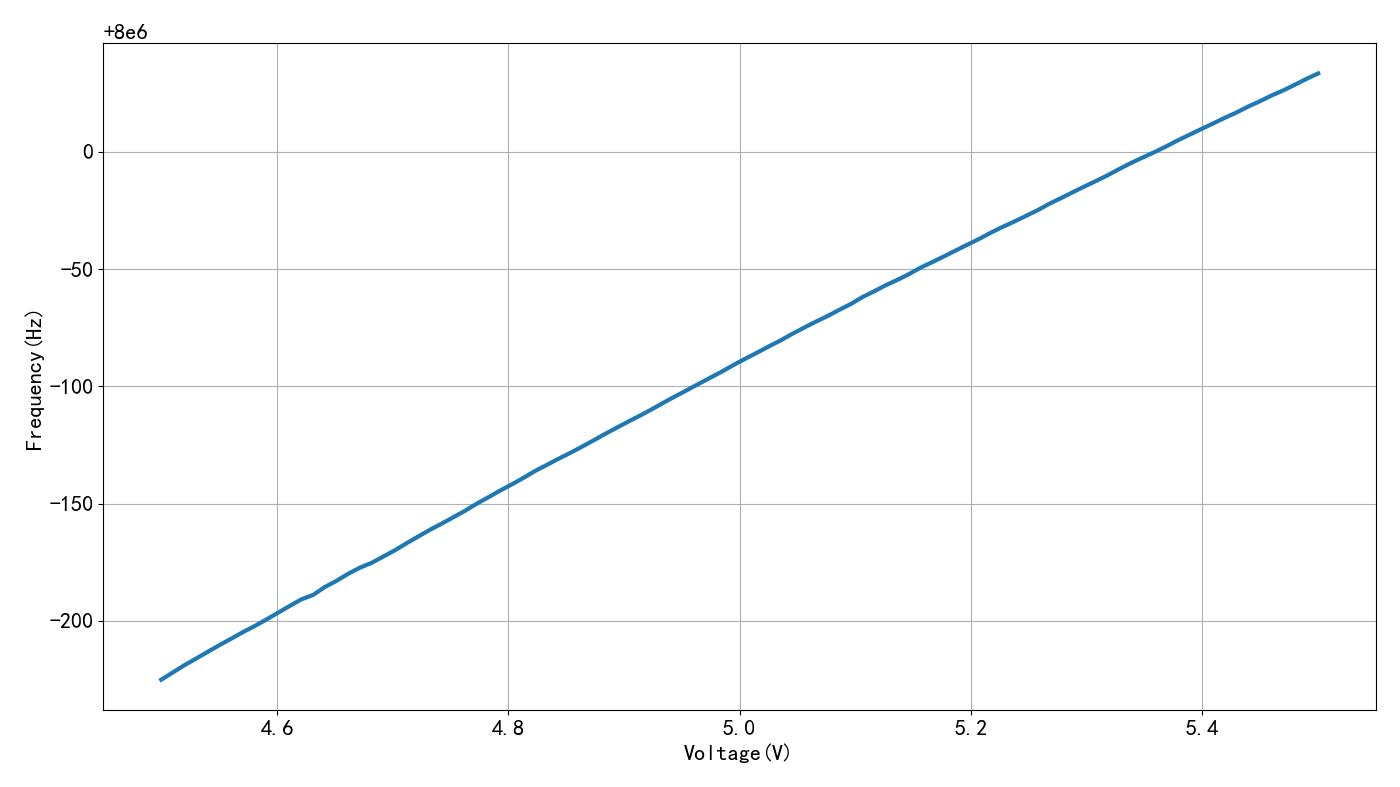

▲ 图1.3.2 不同电压下震荡频率

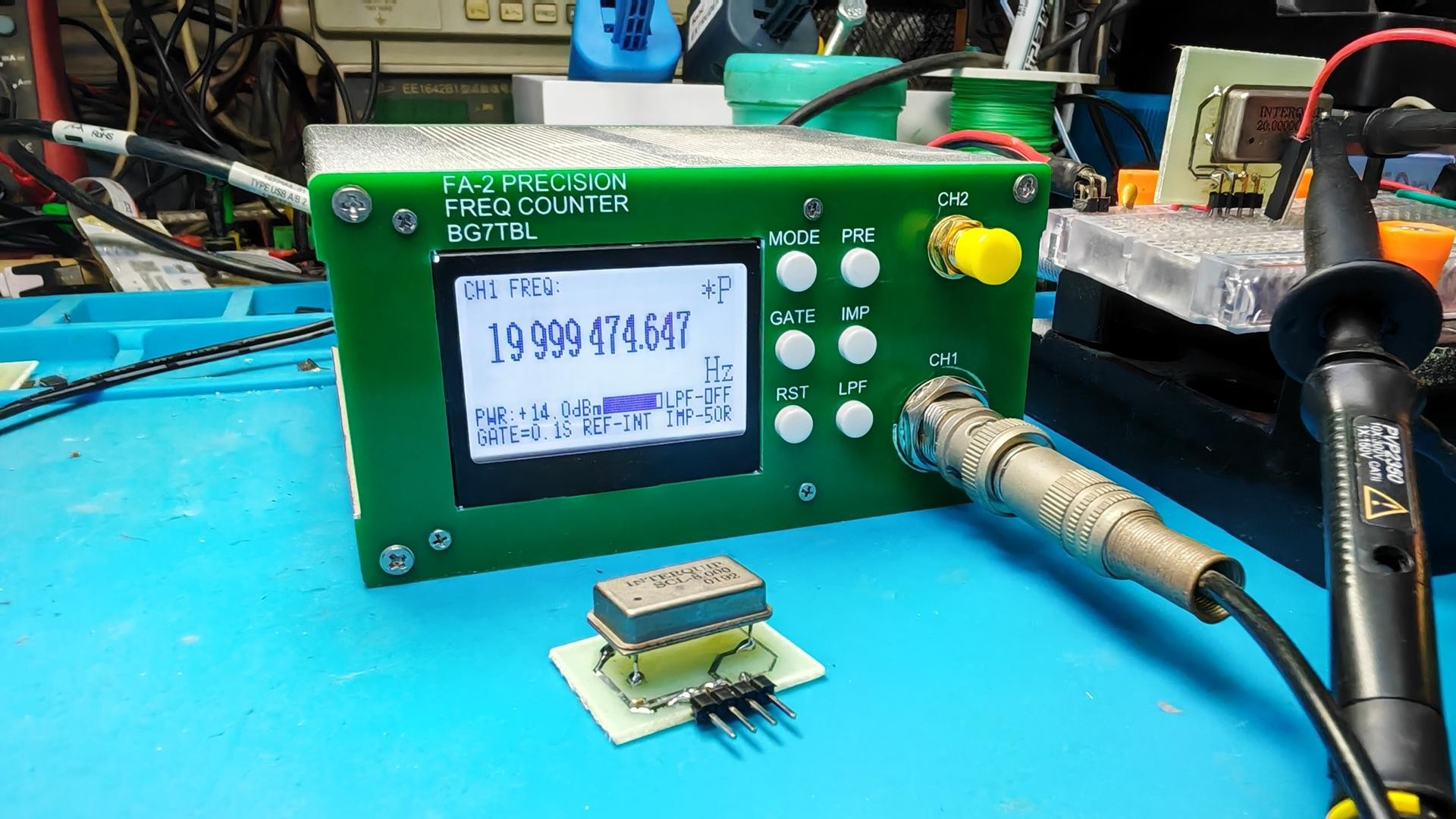

更改一个 20MHz 的晶振， 测量它的工作电压与输出频率之间的关系。 工作电压从4.5V变化到5V。 可以看到它的输出频率也是随着电压升高而上升， 变化范围达到了450Hz。

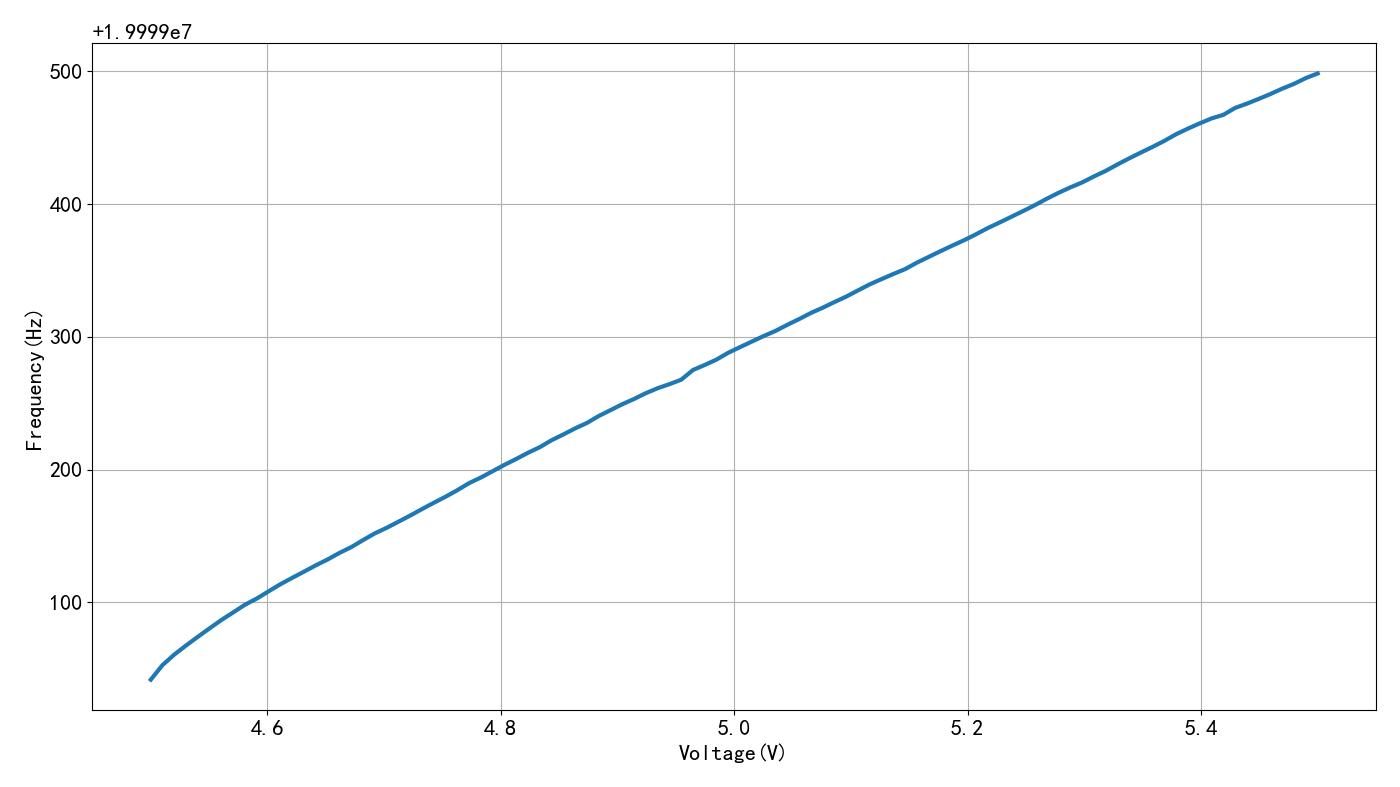

▲ 图1.3.3 20MHz 晶体输出频率与工作电压之间的关系
fdim=[19999041.90,19999052.94,19999060.84,19999067.66,19999074.23,19999080.63,19999086.89,19999092.58,19999098.39,19999103.00,19999108.44,19999113.77,19999118.56,19999123.23,19999128.00,19999132.37,19999137.31,19999141.64,19999146.93,19999152.02,19999156.17,19999160.78,19999165.42,19999170.29,19999175.01,19999179.60,19999184.50,19999189.86,19999194.09,19999198.83,19999203.61,19999208.06,19999212.71,19999216.91,19999222.15,19999226.51,19999231.09,19999235.16,19999240.38,19999244.82,19999249.28,19999253.22,19999257.59,19999261.32,19999264.39,19999267.74,19999275.04,19999278.84,19999282.92,19999288.08,19999292.29,19999296.48,19999300.62,19999304.47,19999309.05,19999313.35,19999317.95,19999321.92,19999326.19,19999330.31,19999334.98,19999339.55,19999343.50,19999347.35,19999351.01,19999355.89,19999360.21,19999364.53,19999368.70,19999372.75,19999377.16,19999381.88,19999386.04,19999390.37,19999394.67,19999399.13,19999403.91,19999408.39,19999412.46,19999416.19,19999420.69,19999424.91,19999429.73,19999434.38,19999438.77,19999443.05,19999447.60,19999452.61,19999456.84,19999460.78,19999464.48,19999467.17,19999472.38,19999475.60,19999479.17,19999482.87,19999486.90,19999490.52,19999494.84,19999498.33]
对比8Mhz 与 20MHz 输出频率变化与工作电压的关系， 20MHz变化范围大约是 8MHz 的两倍。

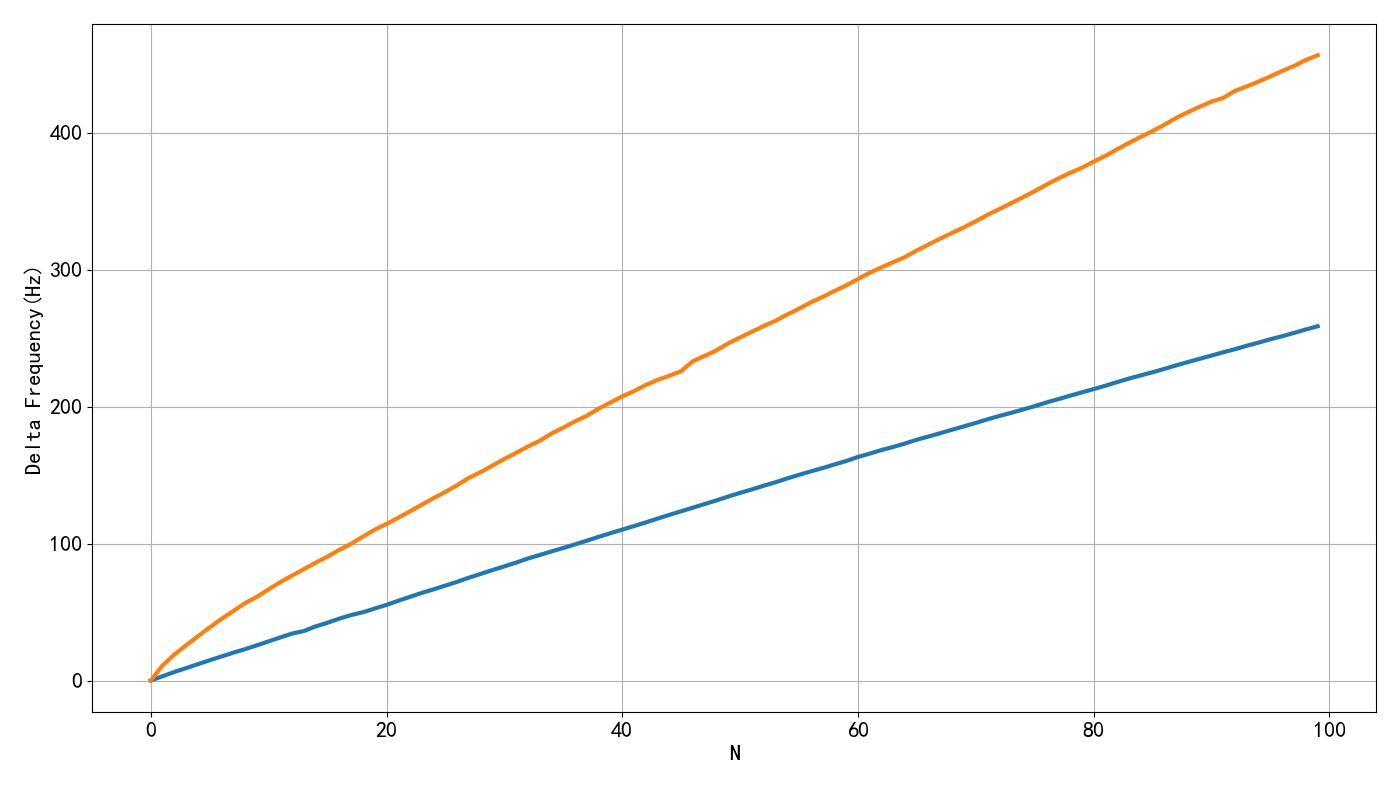

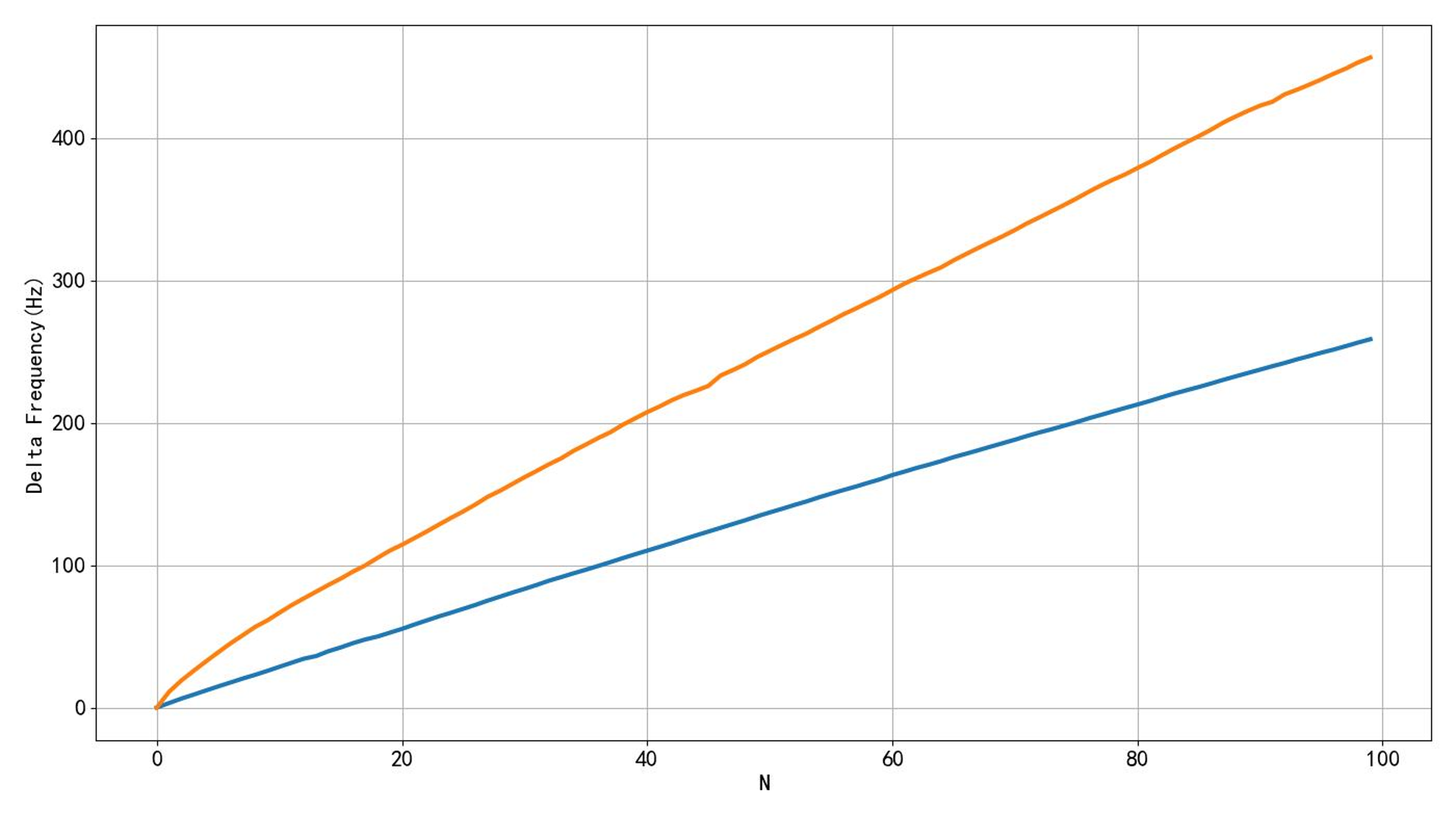

▲ 图1.3.4 两个晶体工作电源与输出频率变化对比
※ 总 结 ※
本文测试了两款 有缘晶振输出频率随着工作电压变化关系。 输出频率都随着工作电压上升而上升。 20MHz的晶振变化了 450Hz左右， 8MHz 的晶振变化了 250Hz 左右。
补充测量
下面测量晶振的工作电压与工作电压之间的关系。
20MHz晶振
以下是20MHz晶振工作电流与电压之间的关系。 近似一个线性关系。 可以得到对应的近似电阻为 337欧姆。

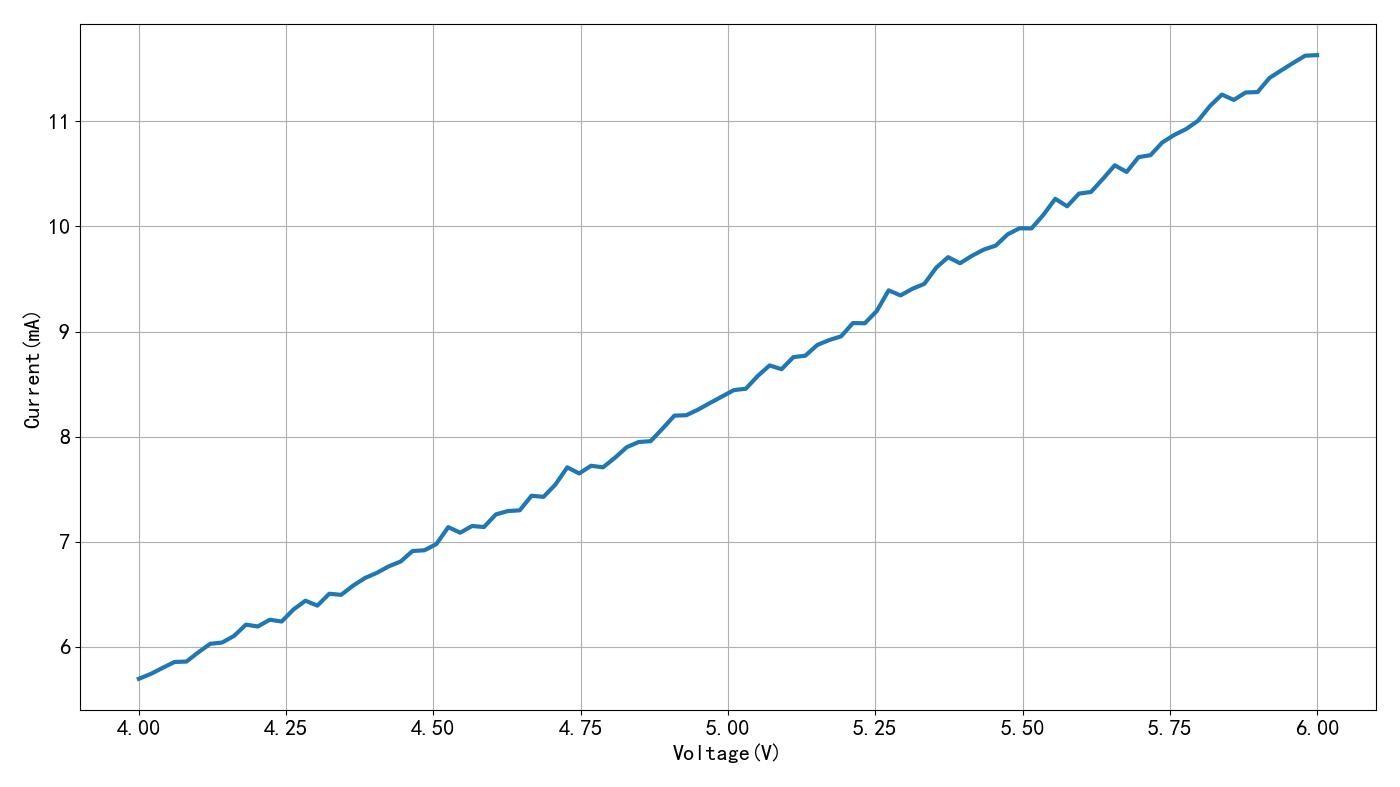

▲ 图2.1.1 20MHz 的晶振电压与工作电流的关系
vdim=[4.00,4.02,4.04,4.06,4.08,4.10,4.12,4.14,4.16,4.18,4.20,4.22,4.24,4.26,4.28,4.30,4.32,4.34,4.36,4.38,4.40,4.42,4.44,4.46,4.48,4.51,4.53,4.55,4.57,4.59,4.61,4.63,4.65,4.67,4.69,4.71,4.73,4.75,4.77,4.79,4.81,4.83,4.85,4.87,4.89,4.91,4.93,4.95,4.97,4.99,5.01,5.03,5.05,5.07,5.09,5.11,5.13,5.15,5.17,5.19,5.21,5.23,5.25,5.27,5.29,5.31,5.33,5.35,5.37,5.39,5.41,5.43,5.45,5.47,5.49,5.52,5.54,5.56,5.58,5.60,5.62,5.64,5.66,5.68,5.70,5.72,5.74,5.76,5.78,5.80,5.82,5.84,5.86,5.88,5.90,5.92,5.94,5.96,5.98,6.00]
idim=[5.70,5.74,5.80,5.86,5.86,5.95,6.03,6.04,6.10,6.21,6.19,6.26,6.24,6.36,6.44,6.39,6.51,6.50,6.58,6.66,6.70,6.77,6.81,6.91,6.92,6.98,7.14,7.09,7.15,7.14,7.26,7.29,7.30,7.44,7.43,7.54,7.71,7.65,7.72,7.71,7.80,7.90,7.95,7.96,8.08,8.20,8.20,8.26,8.32,8.38,8.44,8.46,8.58,8.68,8.64,8.76,8.77,8.87,8.92,8.95,9.08,9.08,9.20,9.39,9.34,9.41,9.45,9.61,9.71,9.65,9.72,9.78,9.82,9.92,9.98,9.98,10.11,10.26,10.19,10.31,10.33,10.45,10.58,10.52,10.66,10.68,10.80,10.87,10.93,11.01,11.15,11.25,11.20,11.28,11.28,11.41,11.49,11.56,11.62,11.63]
#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY -- by Dr. ZhuoQing 2024-03-29
#
# Note:
#============================================================
from headm import *
from tsmodule.tsvisa import *
vdim= linspace(4, 6, 100)
idim = []
for v in vdim:
dh1766volt1(v)
time.sleep(.5)
c = dh1766curr1()*1e3
idim.append(c)
printf(v, c)
tspsave("meas20MHz", vdim=vdim, idim=idim)
dh1766volt1(5)
plt.plot(vdim, idim, lw=3)
plt.xlabel("Voltage(V)")
plt.ylabel("Current(mA)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
# END OF FILE : TEST1.PY
#============================================================
8MHz晶振
下面是8MHz 工作电流与电压之间的关系。 对应的电阻大约为 439欧姆左右。

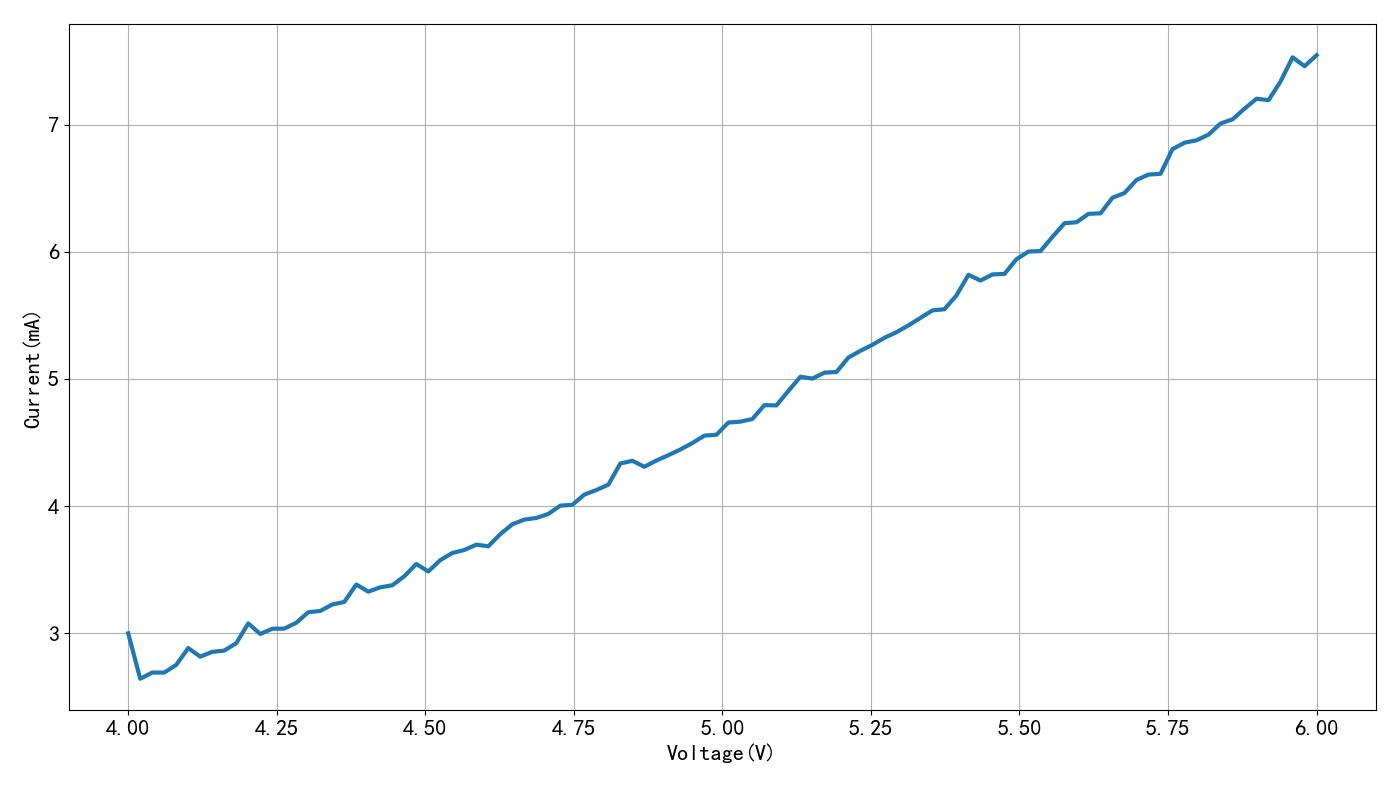

▲ 图2.1.2 8MHz晶振的工作电压与电流
vdim=[4.00,4.02,4.04,4.06,4.08,4.10,4.12,4.14,4.16,4.18,4.20,4.22,4.24,4.26,4.28,4.30,4.32,4.34,4.36,4.38,4.40,4.42,4.44,4.46,4.48,4.51,4.53,4.55,4.57,4.59,4.61,4.63,4.65,4.67,4.69,4.71,4.73,4.75,4.77,4.79,4.81,4.83,4.85,4.87,4.89,4.91,4.93,4.95,4.97,4.99,5.01,5.03,5.05,5.07,5.09,5.11,5.13,5.15,5.17,5.19,5.21,5.23,5.25,5.27,5.29,5.31,5.33,5.35,5.37,5.39,5.41,5.43,5.45,5.47,5.49,5.52,5.54,5.56,5.58,5.60,5.62,5.64,5.66,5.68,5.70,5.72,5.74,5.76,5.78,5.80,5.82,5.84,5.86,5.88,5.90,5.92,5.94,5.96,5.98,6.00]
idim=[3.00,2.64,2.69,2.69,2.75,2.88,2.81,2.85,2.86,2.92,3.08,2.99,3.03,3.04,3.08,3.16,3.17,3.23,3.25,3.38,3.33,3.36,3.38,3.45,3.54,3.48,3.57,3.63,3.65,3.70,3.68,3.78,3.86,3.89,3.91,3.94,4.00,4.01,4.09,4.13,4.17,4.33,4.36,4.31,4.36,4.40,4.45,4.50,4.55,4.56,4.66,4.66,4.68,4.79,4.79,4.91,5.02,5.00,5.05,5.05,5.17,5.22,5.27,5.32,5.37,5.42,5.48,5.54,5.55,5.66,5.82,5.77,5.82,5.83,5.94,6.00,6.01,6.12,6.23,6.23,6.30,6.30,6.43,6.46,6.57,6.61,6.62,6.81,6.86,6.88,6.92,7.01,7.04,7.13,7.21,7.20,7.34,7.53,7.46,7.55]
