测试AI8051单片机

AI8051单片机

• 收到了 STC8051单片机， 第一个测试电路板



01 测试AI8051

---

一、前言

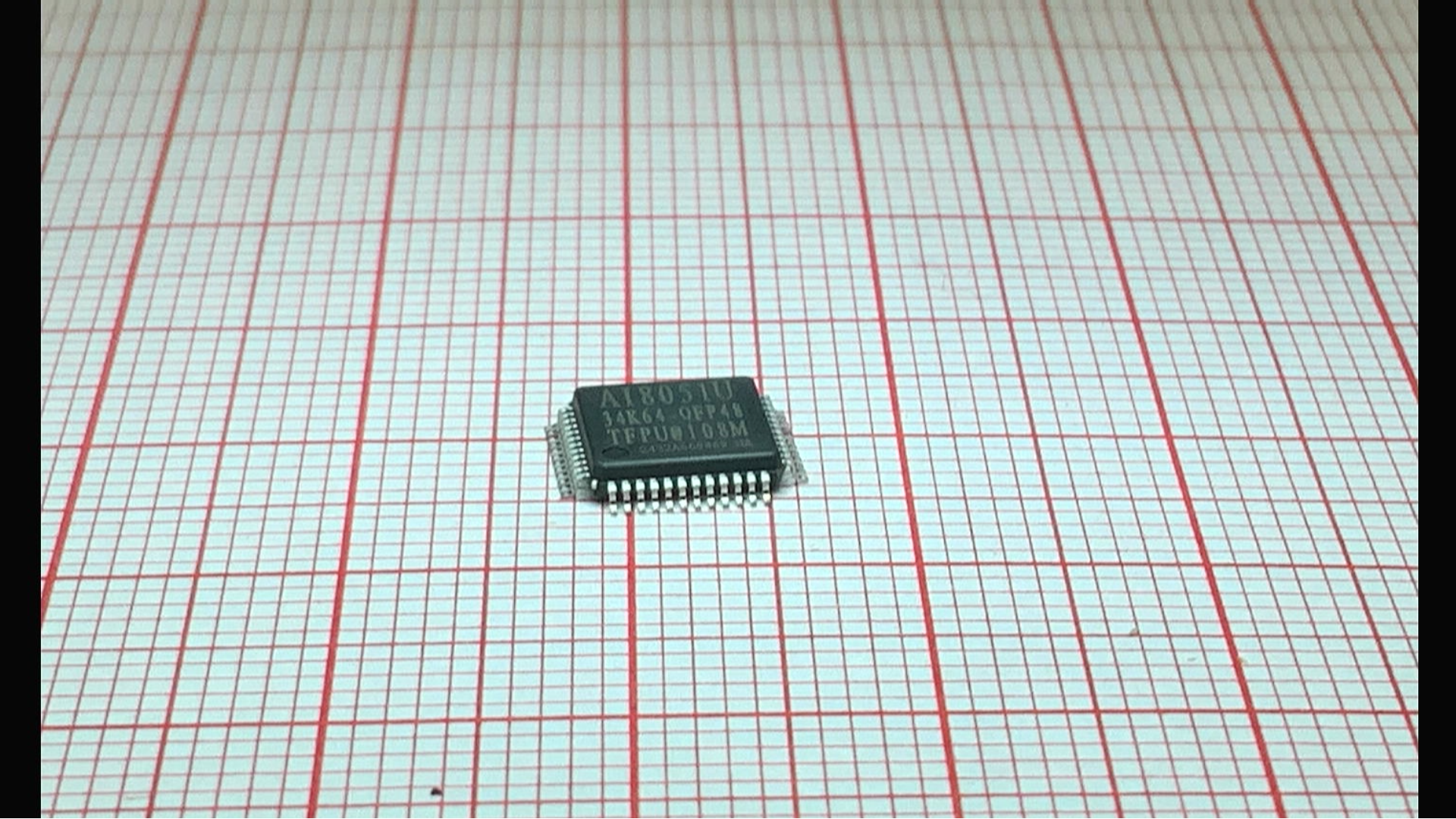

  这是刚刚收到的 AI8051 单片机。   收到的信息表明它与之前的 STC8051是相同功能的。  下面测试一下它的开发工具链。

二、设计电路

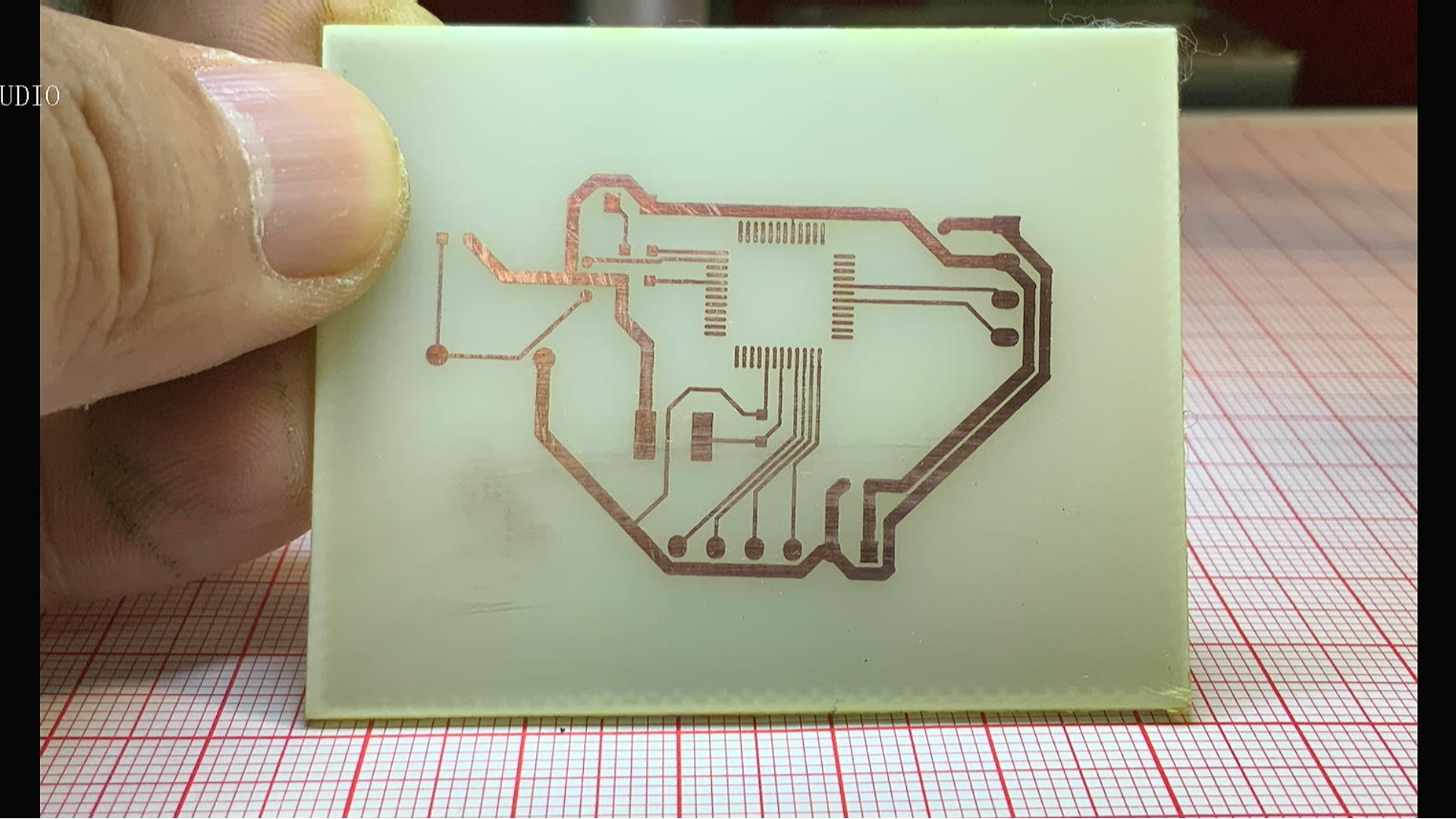

  设计测试电路。  在 AI8051 外围连接 蜂鸣器、LED、以及一个 OLED屏幕。 同时外部连接一个C06 振动传感器。  铺设单面PCB。  一分钟之后得到测试电路板。  电路板制作的非常完美。  下面焊接测试电路板。

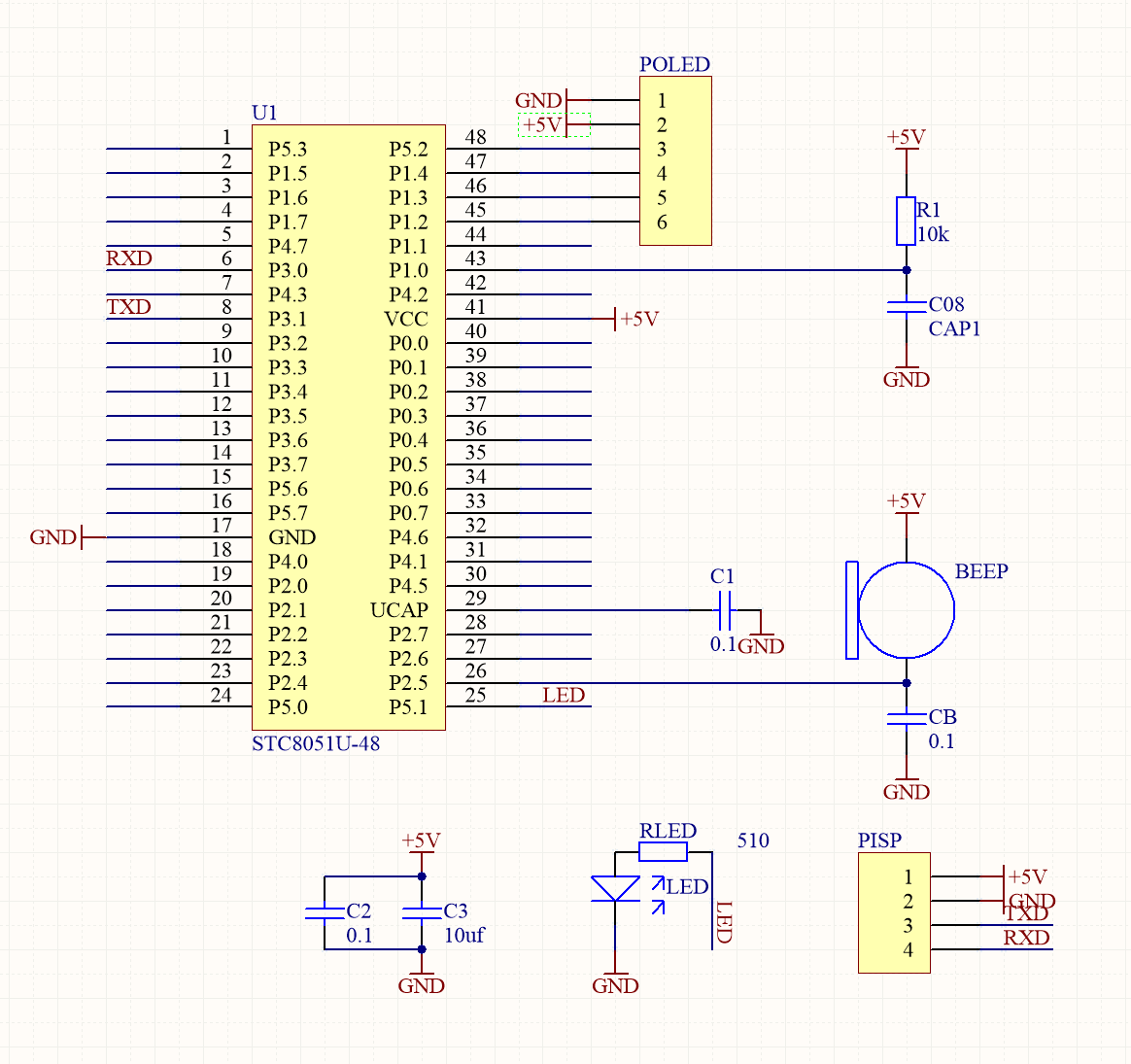

▲ 图1.2.1 测试电路原理图

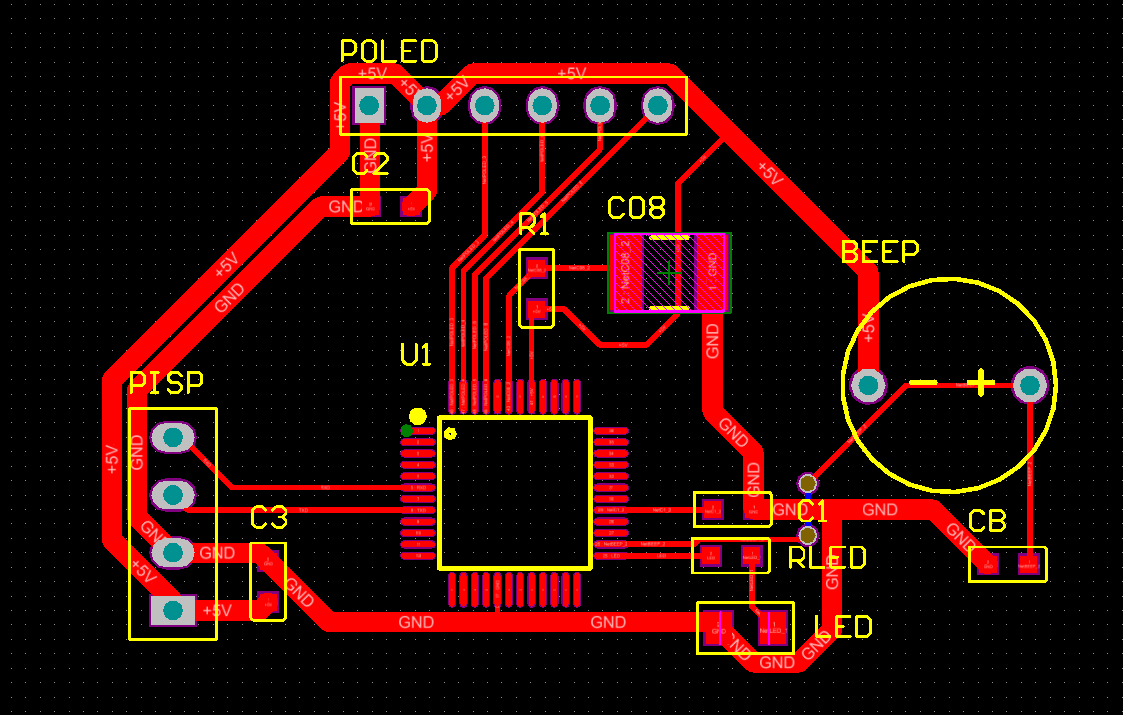

▲ 图1.2.2 测试PCB版图

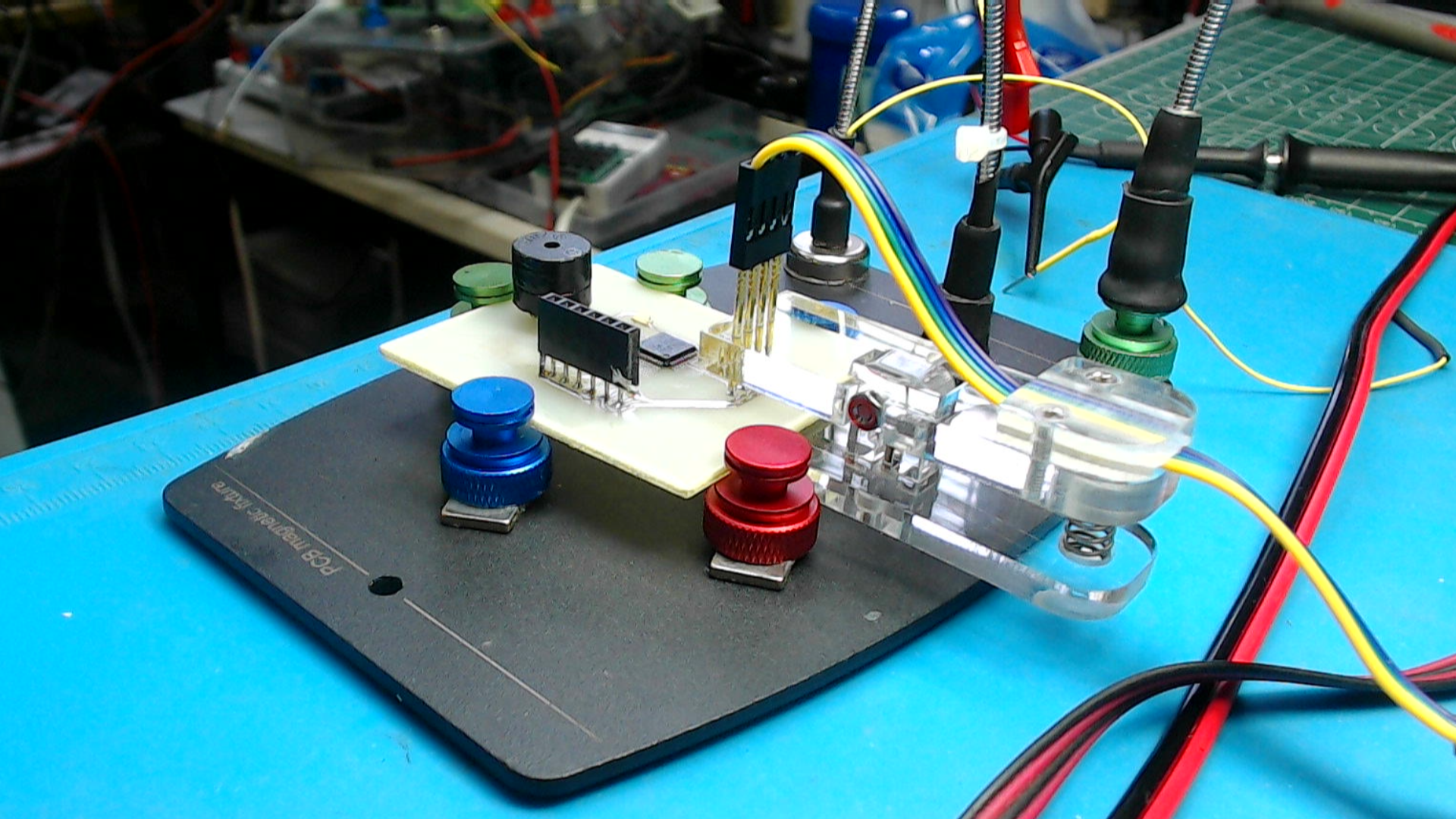

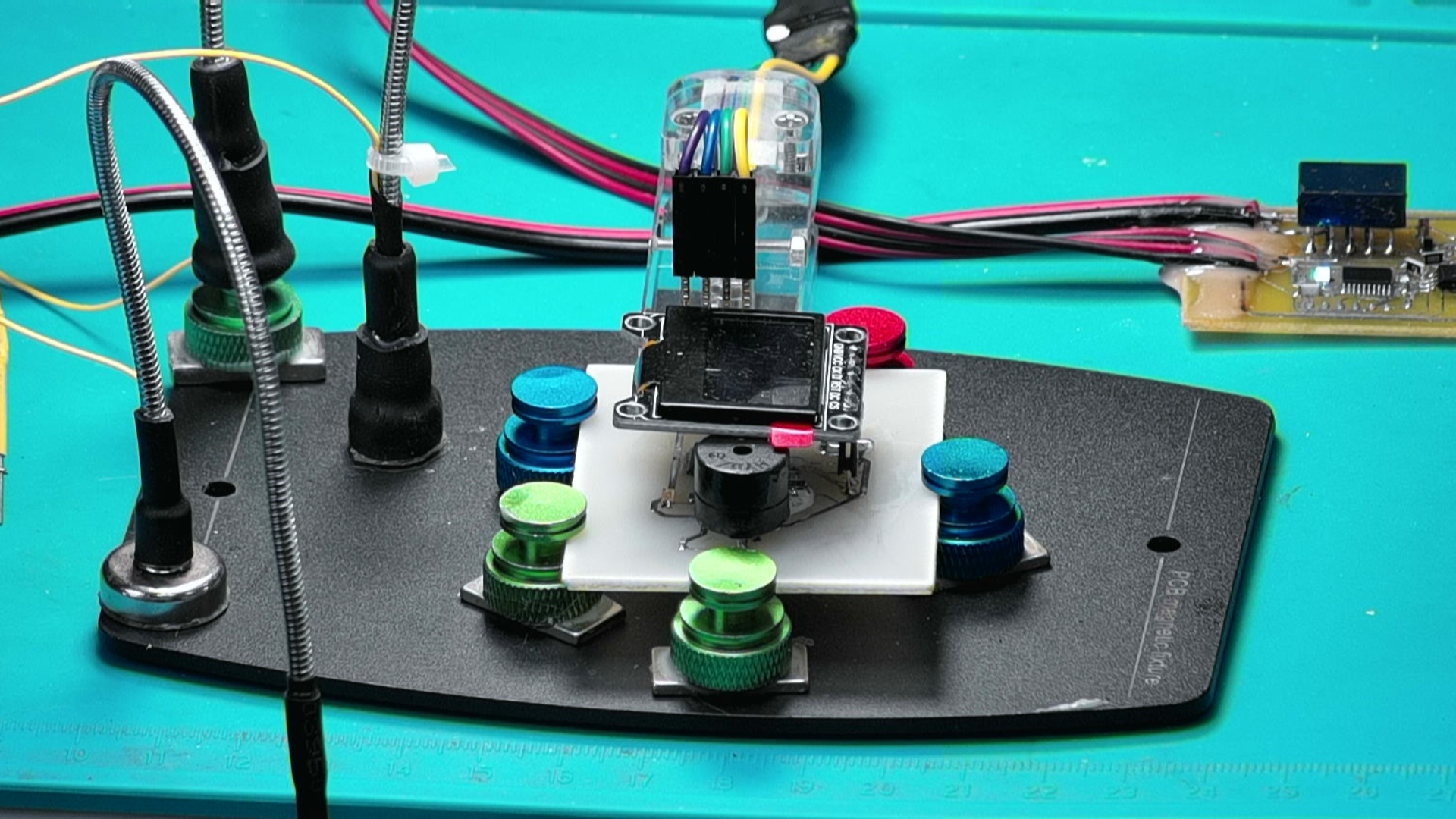

  焊接电路。  使用 ISP 软件下载测试软件。 可以看到 LED 闪烁。  现在验证了， 这颗芯片的开发工具得到了验证。



※ 总  结 ※

---

  本文测试了对 AI8051单片机的开发过程。  使用现有的硬件和软件工具链能够比较方便的对它进行软件开发。  的确， 现在 AI8051和前面收到的 STC8051单片机内核是一样的。 它们之间是完全兼容的。

---
