用BQ7692003PWR来弄清楚IIC

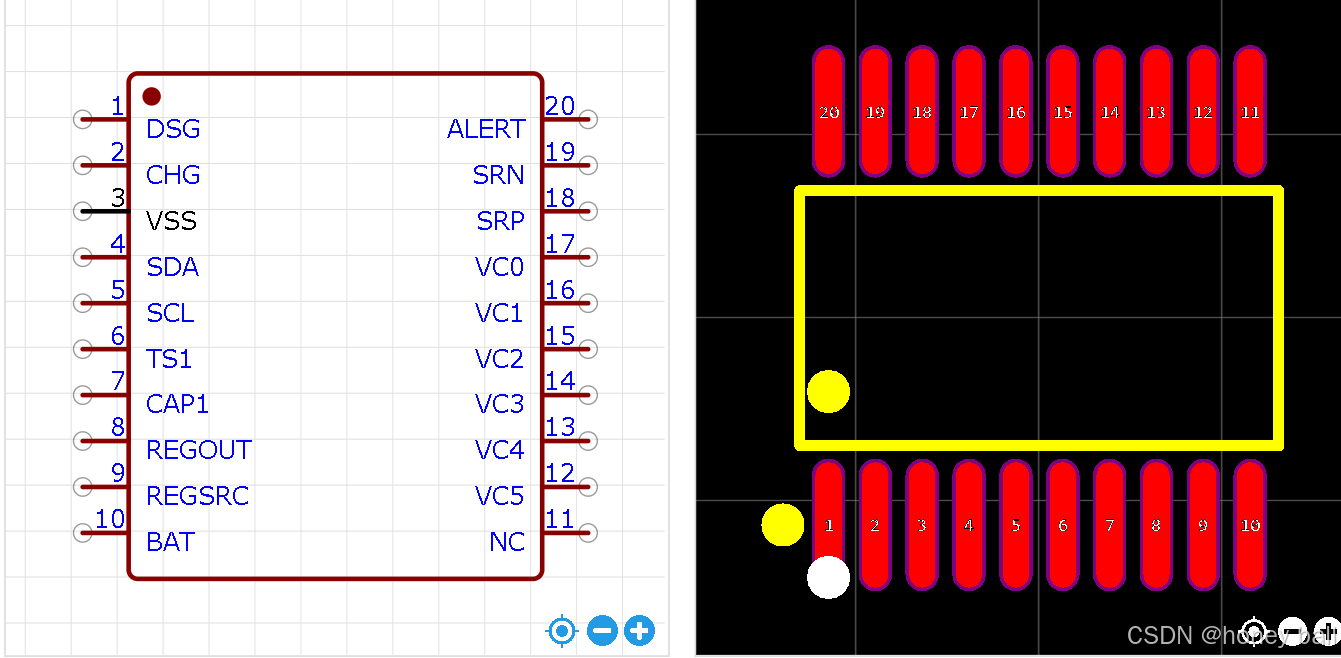

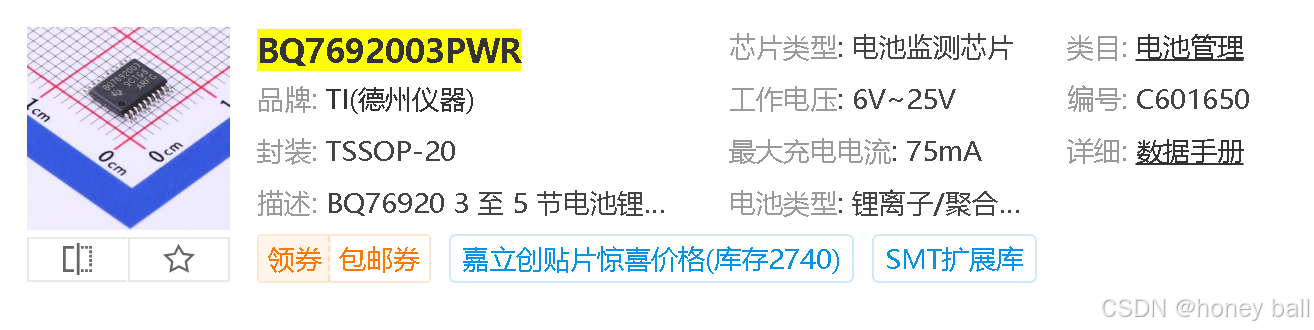

1.芯片的简单介绍：

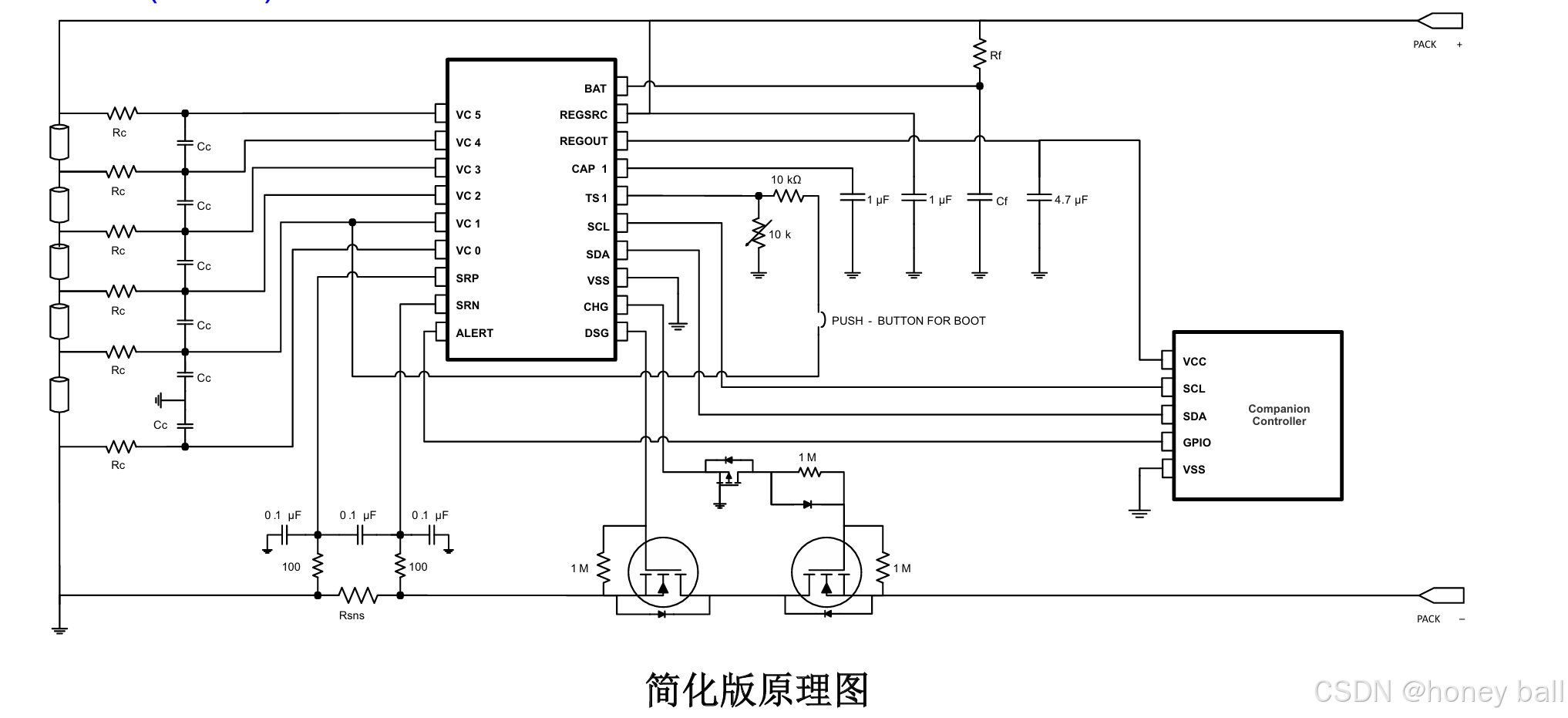

电源管理芯片借助IIC和外部的MCU进行通信：

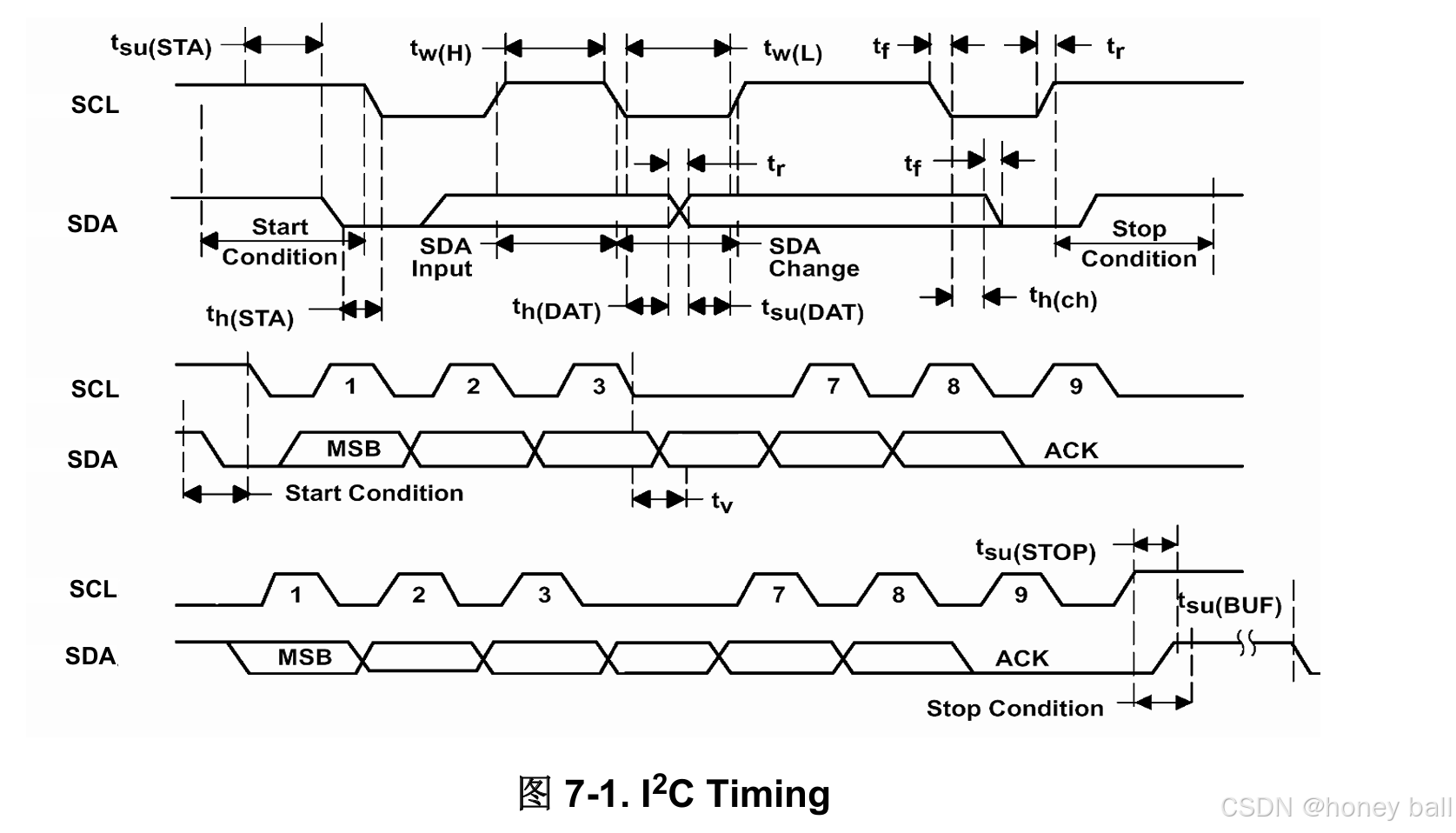

下图是这个芯片的IIC时序图：

2.我想和BQ7692003PWR的IIC进行通信，我需要MCU知道这个芯片的什么信息：

1.知道这个芯片的通信速率和IIC地址：

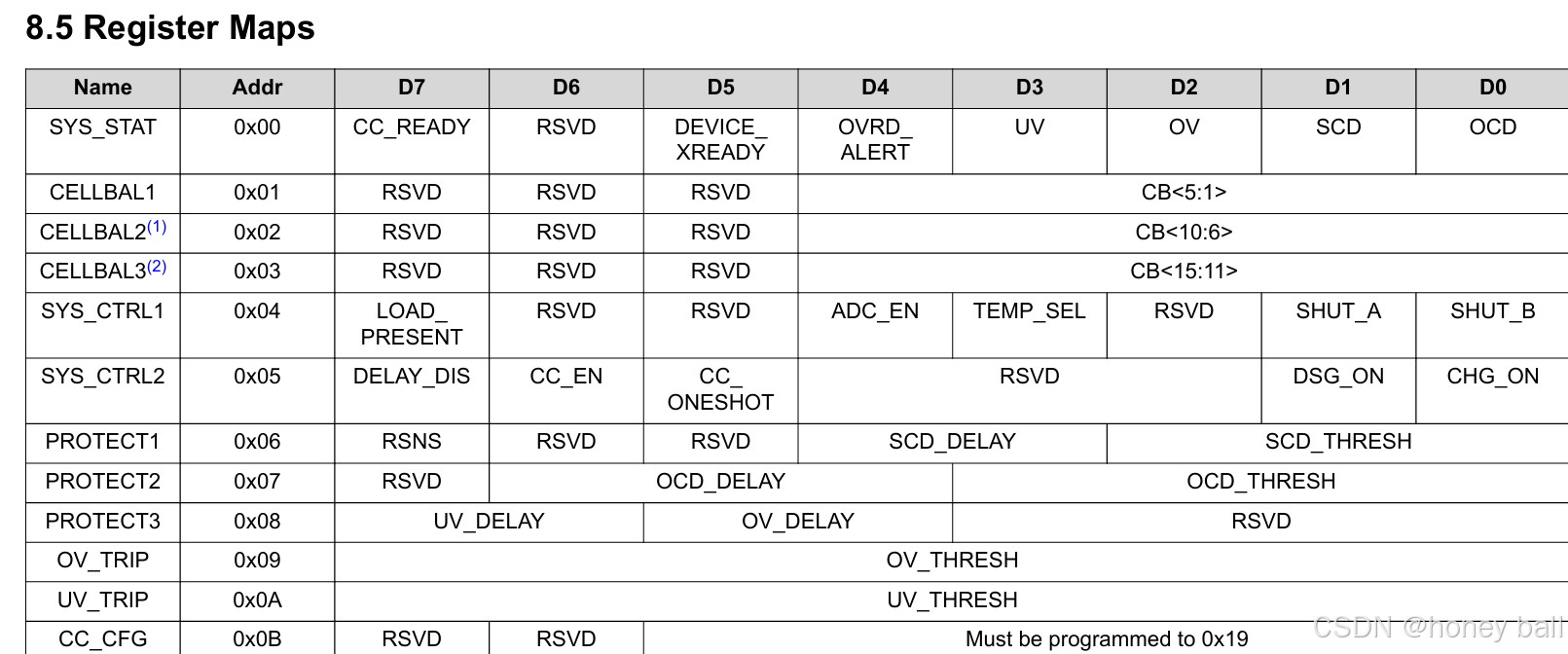

2.知道代表不同信息的寄存器的地址，并和其建立联系：

100-kHz I2C interface and acts as a slave device. The I2C device address is 7 bits and is factory programmed。

说明了这个芯片的IIC频率支持100Khz  ,    地址位  7  bits

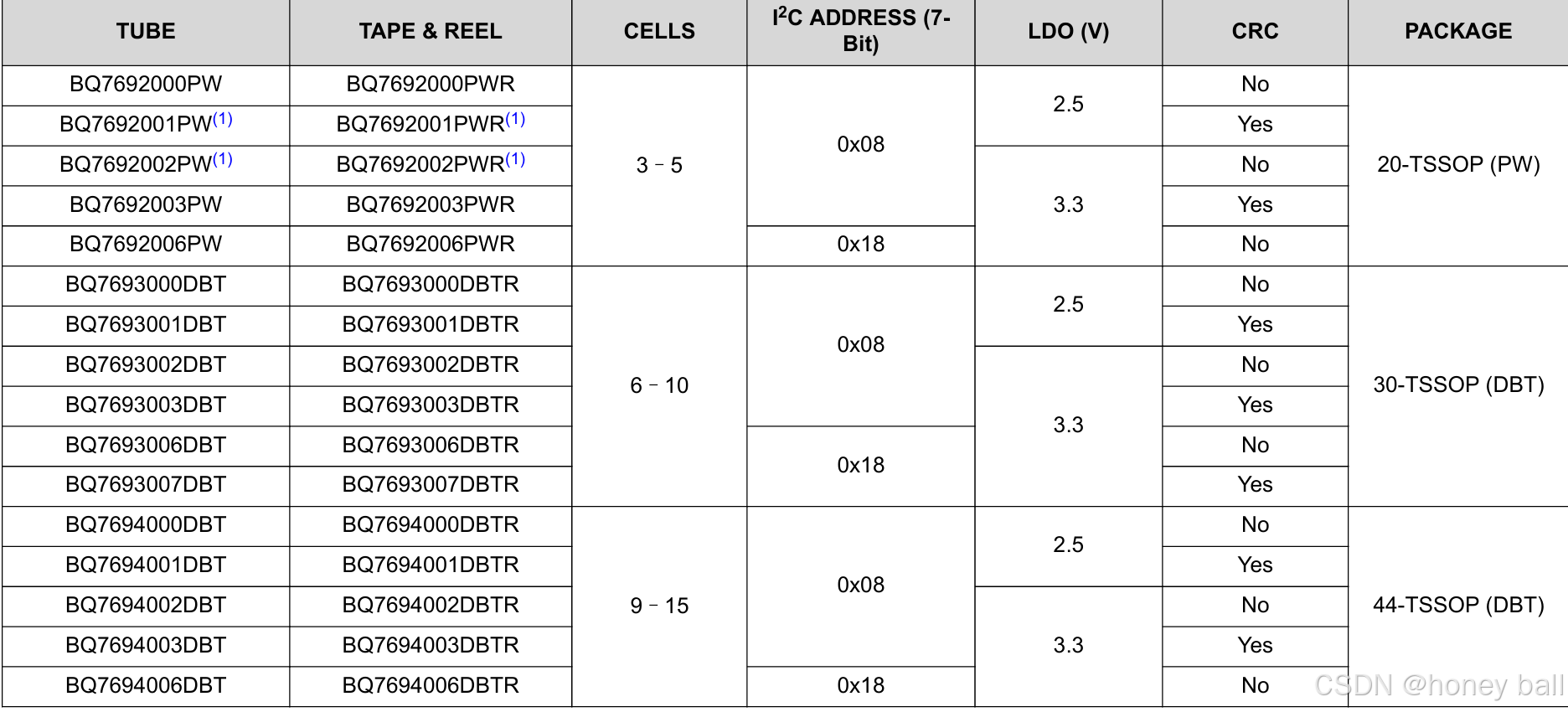

下面又给了一张表格，介绍了一下不同版本的芯片IIC的地址，和支持LDO输出的范围：

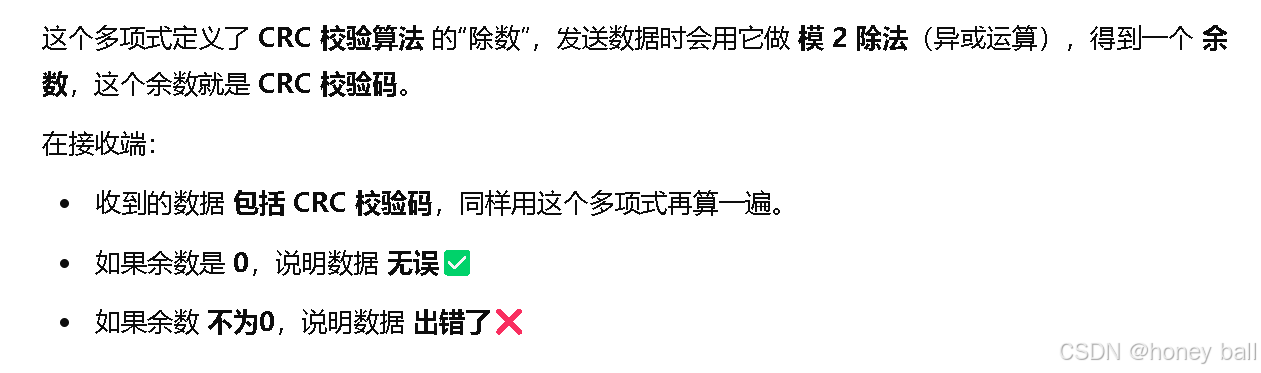

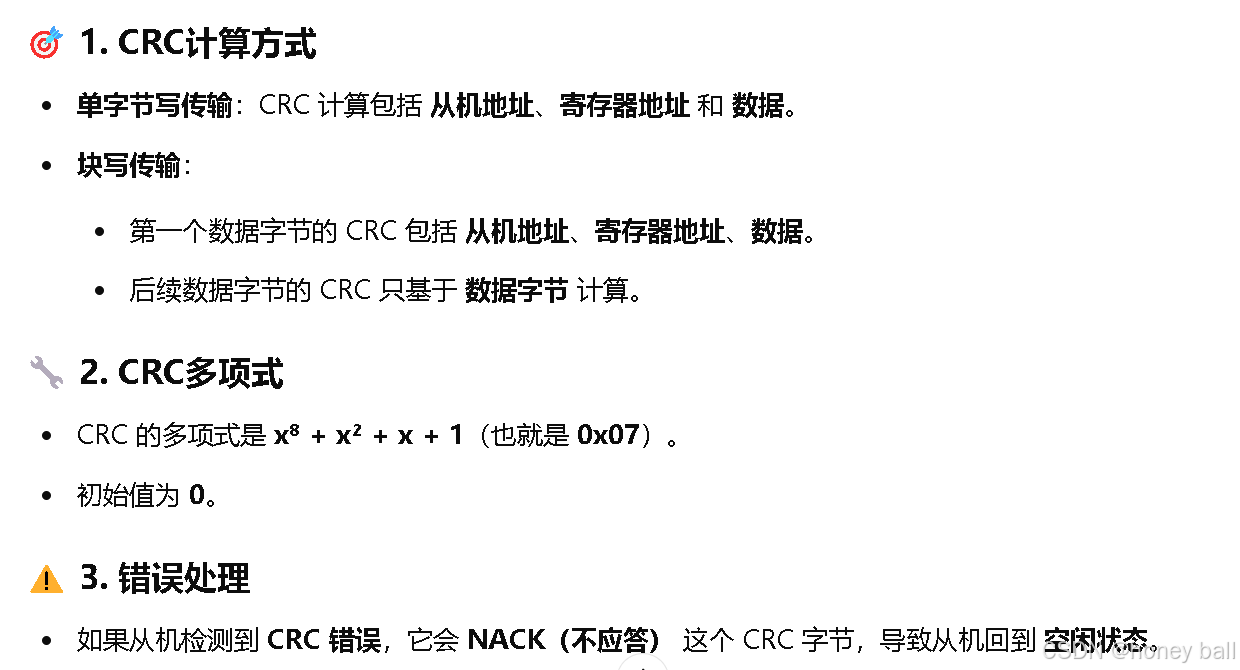

下面这种图讲了CRC的校验机制：

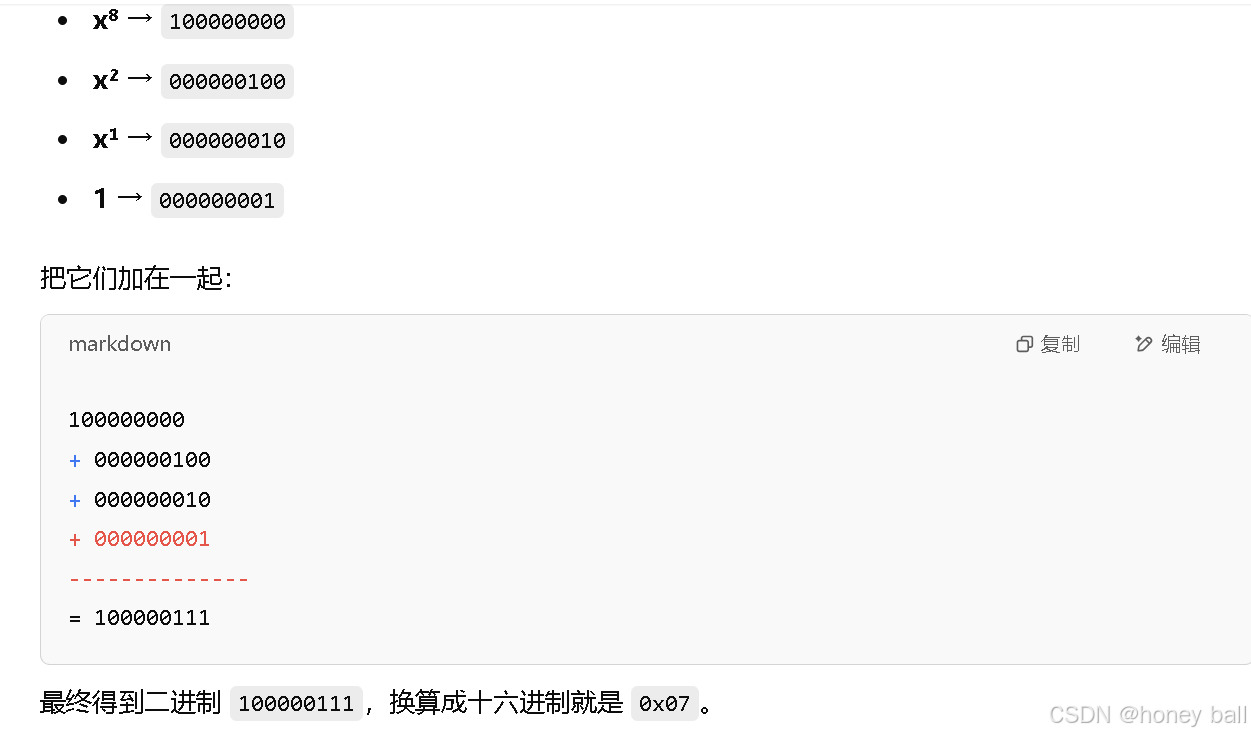

3.芯片的CRC校验规则：

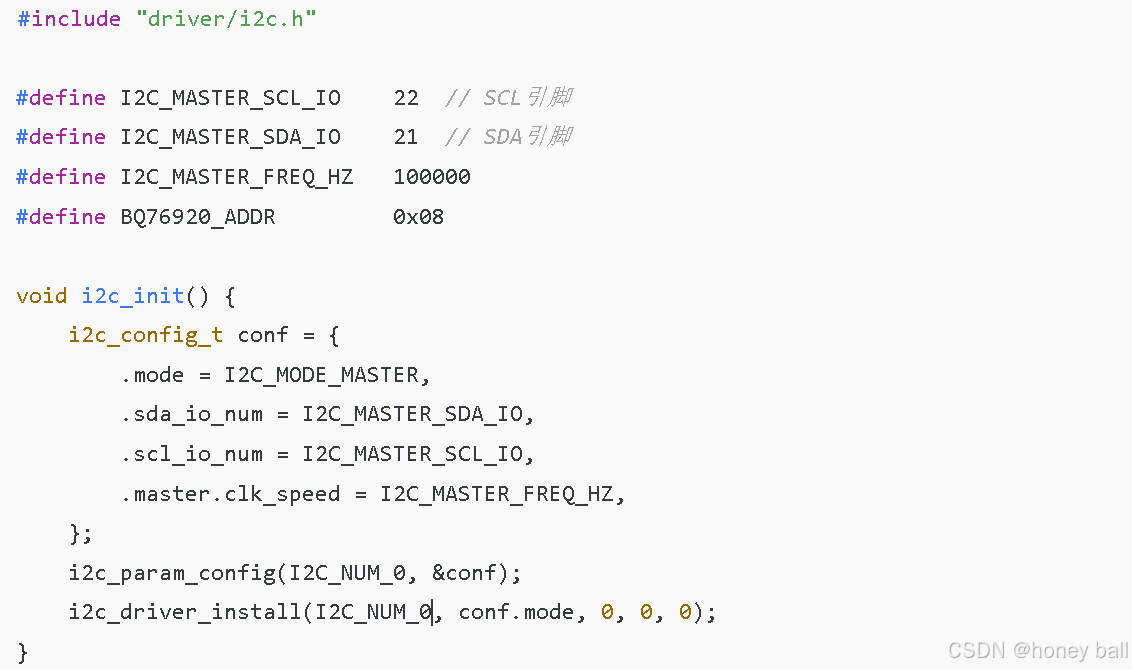

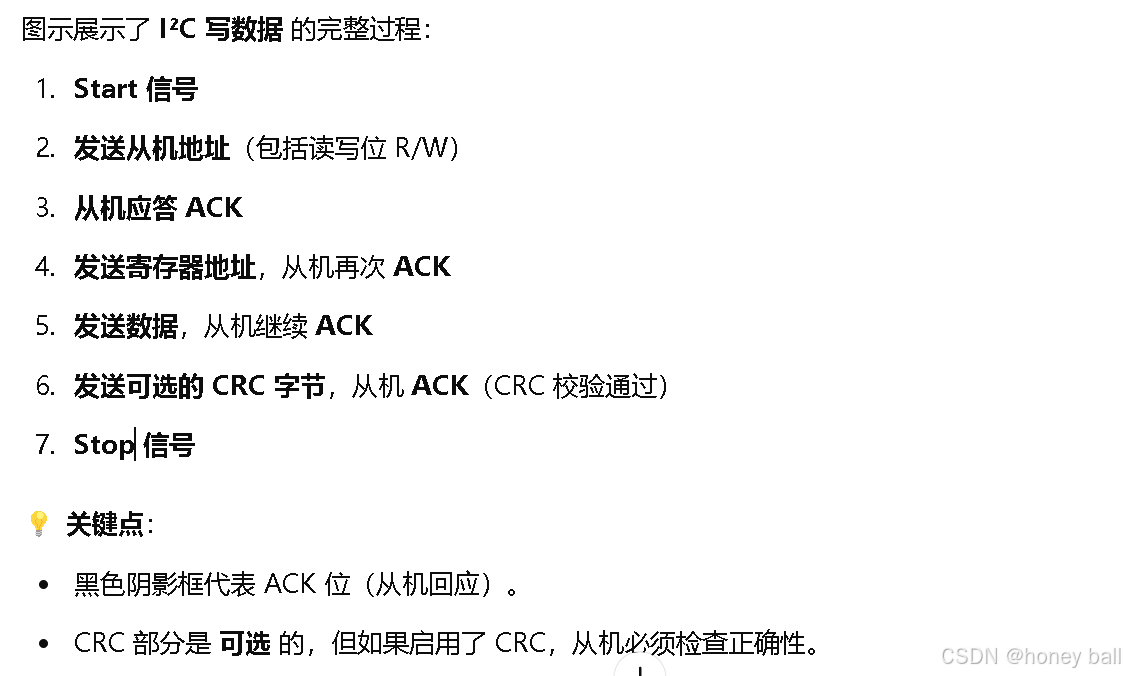

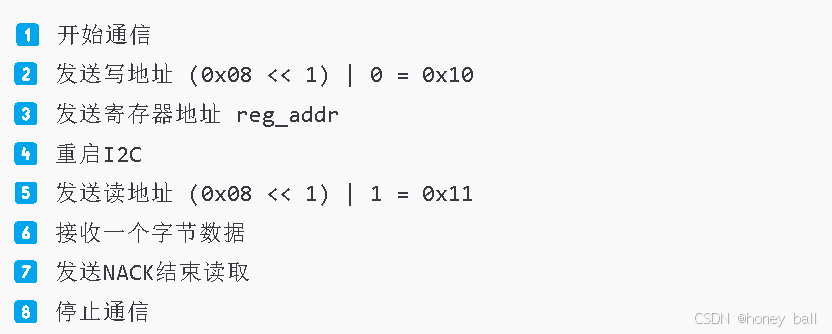

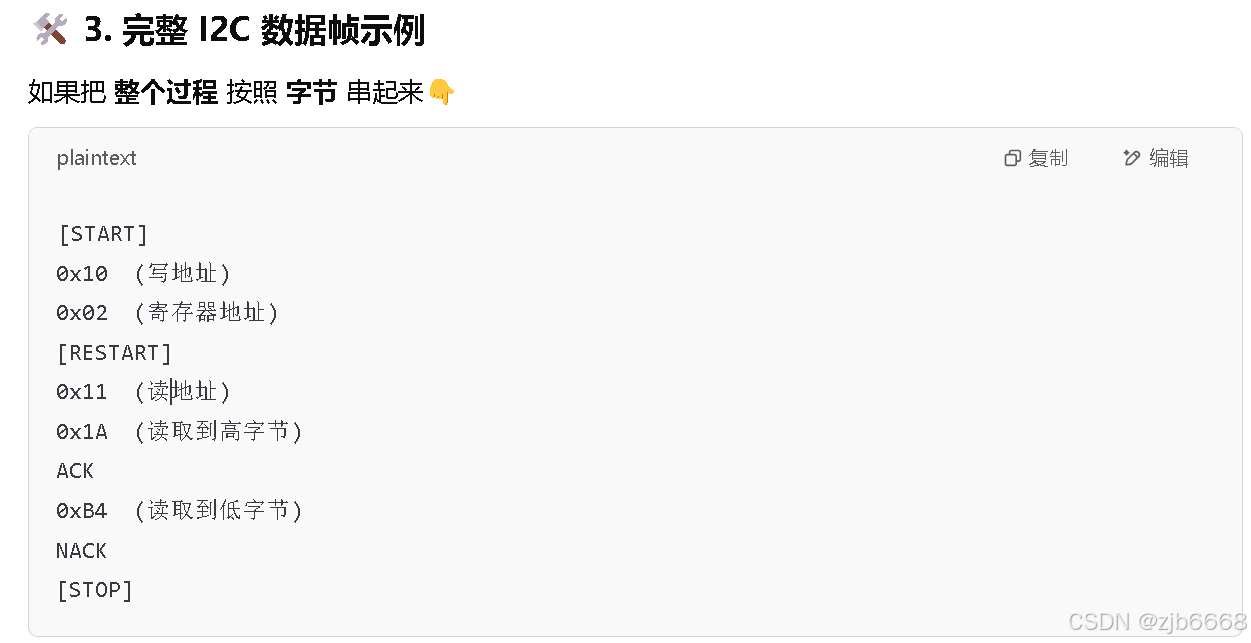

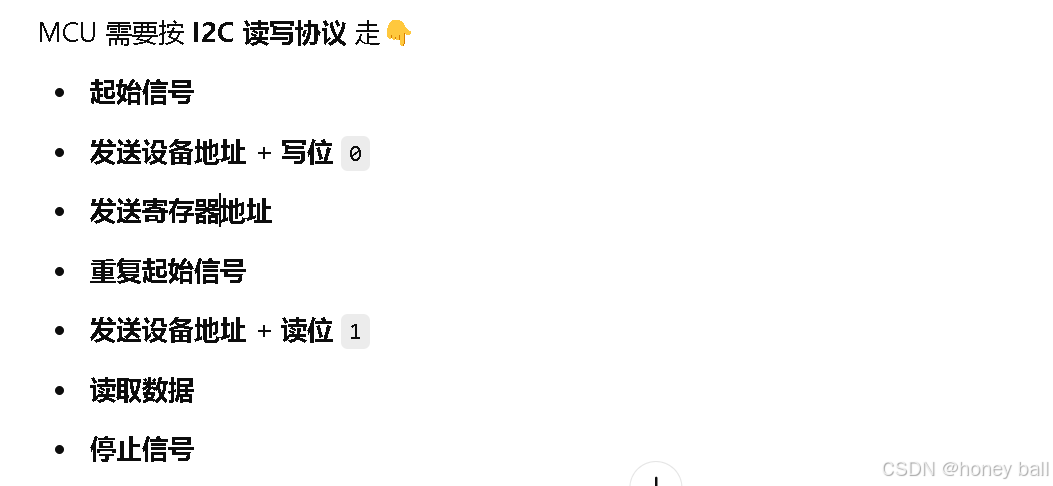

MCU知道了和其通信芯片的IIC地址，IIC速率，那么MCU怎么获取想要从芯片获取的信息呢：

4.IIC信号的测试方法以及失效性分析：

标准模式（Standard Mode, 100 kHz）         快速模式（Fast Mode, 400 kHz）

高速模式（High-Speed Mode, 3.4 MHz）     超高速模式（Ultra-Fast Mode, 5 MHz）

电压范围：典型的I²C设备工作在3.3V或5V，但低功耗设备可能支持1.8V或更低

上拉电阻：SDA和SCL线需要上拉电阻（典型值4.7kΩ~10kΩ，但取值依赖于总线电容和速率）高速模式可能需要更小的上拉电阻（1kΩ~2kΩ）来确保信号边沿上升足够快。

IIC调试时候的几个常见问题：

（1）总线冲突

多个设备同时尝试发送数据，可能导致信号异常。可以检查是否正确设置了主/从设备模式。

（2）信号干扰

SDA/SCL线上噪声干扰：可能是上拉电阻过大导致信号上升时间过长，可适当降低电阻值。长线传输衰减：I²C适用于短距离（一般<1米），长距离可考虑I²C中继器（如PCA9615）

（3）设备地址冲突

确保不同I²C设备地址不同，某些芯片支持更改地址（如通过引脚或软件指令）。使用i2cdetect工具扫描设备地址。

（4）时序问题

低速模式可尝试降低I²C速率，确保设备能够正确应答。检查MCU I²C时钟源配置是否正确（如STM32的I2C_TIMINGR寄存器）。

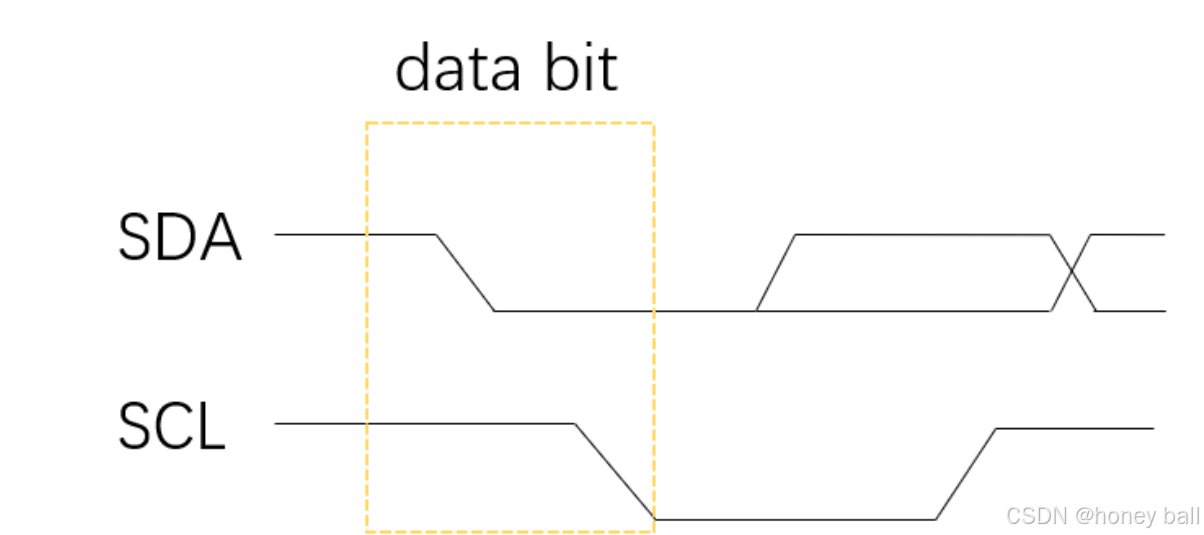

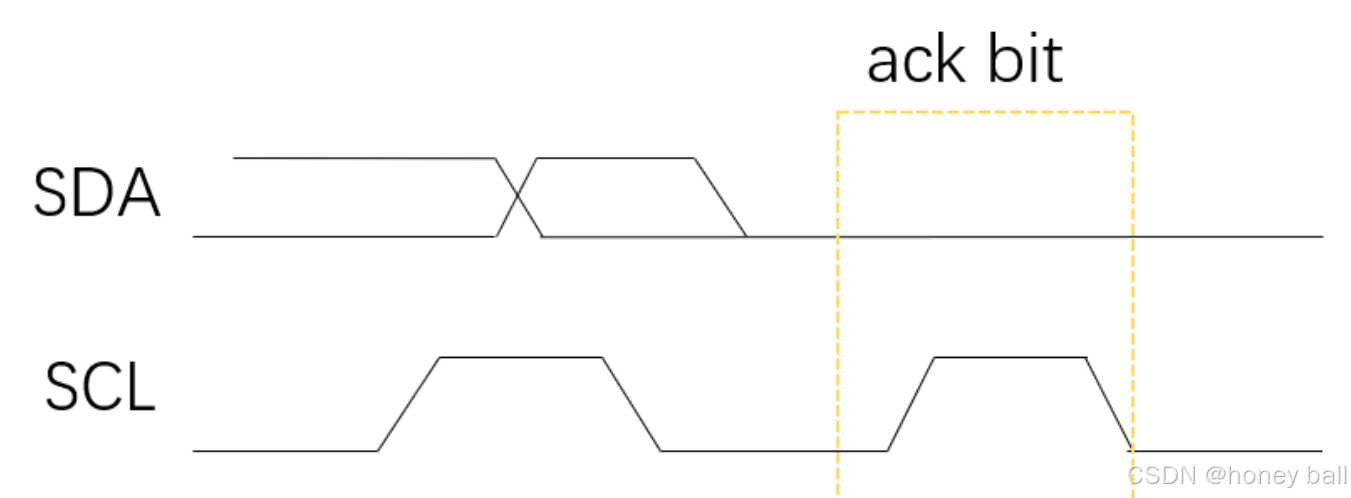

应答信号的波形：

应答信号为低电平时，规定为有效应答位（ACK，简称应答位），表示接收器已经成功地接收了该字节；有效应答：SDA为低电平，SCL经历一个完整的时候， 也就是SCL为高电平时候，SDA为低电平

 应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。有效非应答：SDA为高电平，SCL经历一个完整的时候， 也就是SCL为高电平时候，SDA为高电平

送数据和接收数据时通用。当SCL为高电平，如果SDA始终为高电平时表示逻辑1，如果SDA始终为低电平表示逻辑0.
