Stribeck 摩擦模型

Stribeck摩擦模型是一种用来描述摩擦力随速度变化的非线性动态模型，广泛应用于分析机械系统中的摩擦行为，尤其是在低速或速度变化时的摩擦力特性。

---

1. Stribeck 摩擦模型的概述

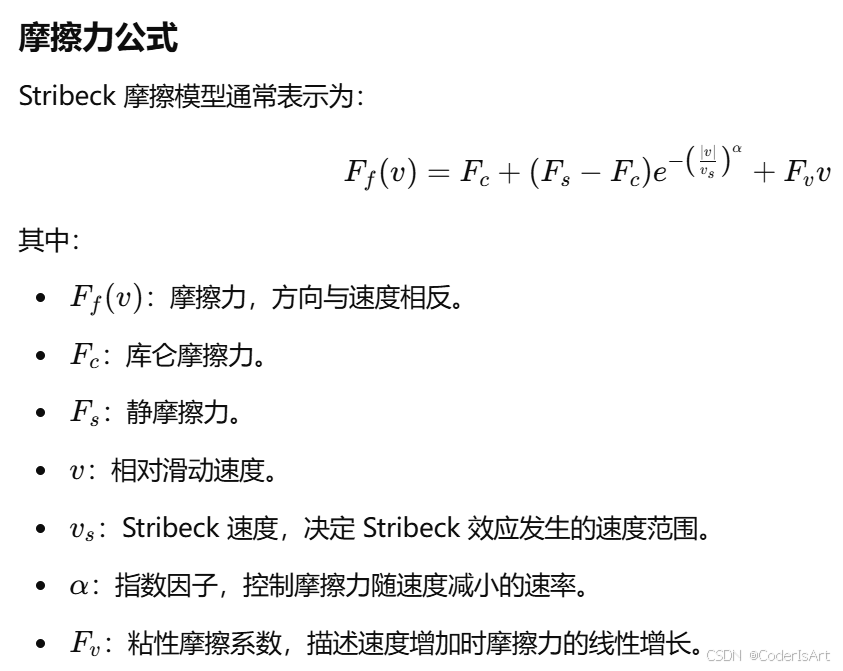

Stribeck 摩擦模型用来描述摩擦力与滑动速度之间的关系，能够捕捉以下摩擦特性：

1. 静摩擦力 (FsF_sFs​)：物体从静止开始移动时需要克服的最大摩擦力。
2. 库仑摩擦力 (FcF_cFc​)：物体以恒定速度滑动时的摩擦力，为恒值。
3. 粘性摩擦力 (FvF_vFv​)：随速度增加而增加，与速度成正比。
4. Stribeck 效应：速度从零开始增加时，摩擦力从静摩擦逐渐减小到库仑摩擦，呈现非线性下降趋势。

2. Stribeck 摩擦模型的特性

(1) 低速区域

当 v≈0v \approx 0v≈0 时，摩擦力接近静摩擦力 FsF_sFs​，同时呈现非线性变化。Stribeck 效应在这一阶段显著。

(2) 中速区域

随着速度的增加，摩擦力逐渐下降并趋于库仑摩擦力 FcF_cFc​，此时摩擦力几乎与速度无关。

(3) 高速区域

在高速状态下，粘性摩擦力 FvvF_v vFv​v 逐渐显现，摩擦力开始随速度线性增加。

---

3. Stribeck 摩擦模型的典型曲线

下图描述了摩擦力与速度的关系：

   摩擦力 F_f(v)
     ↑
F_s  |       .    静摩擦区
     |       \
     |        \
     |         \
F_c  |----------. 库仑摩擦区
     |            \
     |             \
     |              \ 粘性摩擦区
     +-----------------------------> 速度 v
                     v_s

• 静摩擦力 FsF_sFs​：最高点。
• Stribeck 效应：在 0<∣v∣<vs0 < |v| < v_s0<∣v∣<vs​ 的区域，摩擦力快速下降。
• 库仑摩擦力 FcF_cFc​：恒定值。
• 高速：摩擦力随速度呈线性增长。

---

4. Stribeck 摩擦模型的实现

(1) 参数标定

要应用 Stribeck 模型，需要确定参数 FcF_cFc​、FsF_sFs​、FvF_vFv​、vsv_svs​、α\alphaα，通常通过实验测定：

1. 在系统中测量不同速度下的摩擦力。
2. 根据摩擦力-速度曲线拟合模型参数。

(3) 数值仿真

在仿真工具（如 MATLAB 或 Simulink）中实现 Stribeck 摩擦模型，通常需要通过离散化进行数值计算。可利用以下步骤：

1. 初始化参数 Fc,Fs,Fv,vs,αF_c, F_s, F_v, v_s, \alphaFc​,Fs​,Fv​,vs​,α。
2. 根据当前速度 v[k]v[k]v[k] 计算摩擦力 Ff[v[k]]F_f[v[k]]Ff​[v[k]]。
3. 更新系统状态 x[k+1]x[k+1]x[k+1] 和速度 v[k+1]v[k+1]v[k+1]。

---

5. Stribeck 摩擦模型的应用

(1) 精密伺服控制

• 在伺服系统低速运动中，摩擦是主要影响因素。通过补偿 Stribeck 摩擦力，可以减小低速抖动和爬行。
• 常用于数控机床、机器人关节伺服控制等。

(2) 制动系统

• 在汽车制动系统中，Stribeck 模型用来分析制动盘与制动片之间的摩擦行为。

(3) 机械系统仿真

• 在机械系统动力学仿真中，Stribeck 模型用来描述摩擦效应对系统动态特性的影响。

---

6. 控制策略中的应用

在控制系统中，Stribeck 摩擦模型常与以下控制策略结合：

1. 前馈补偿：根据 Stribeck 模型预估摩擦力，添加到控制输入中： u(t)=uPID(t)+Ff(v)u(t) = u_{PID}(t) + F_f(v)u(t)=uPID​(t)+Ff​(v)
2. 自适应控制：在线估计摩擦模型参数，实时补偿。
3. 扩展状态观测器 (ESO)：将摩擦力作为扩展状态，通过观测器估计并补偿。

---

7. 示例

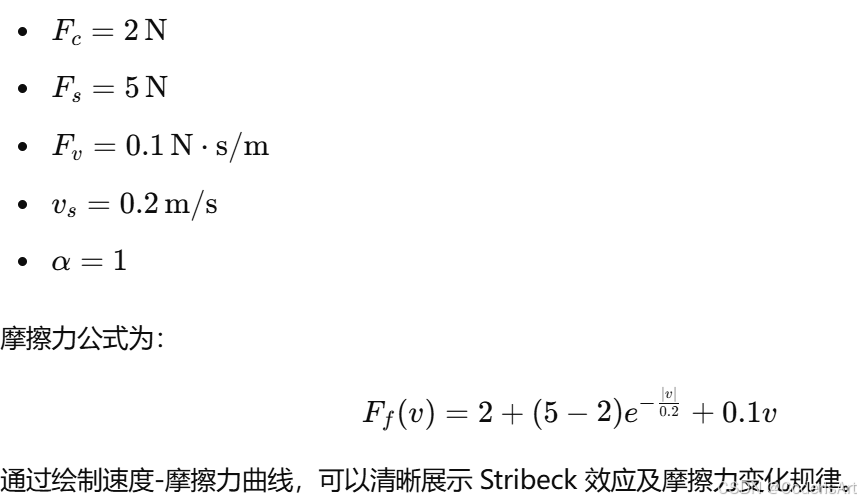

假设一个伺服系统的摩擦力参数为：

Stribeck 摩擦模型是控制和仿真摩擦行为的重要工具，在精密运动控制和复杂机械系统建模中有重要应用价值。
