MVG读书笔记——射影变换的校正（一）

仿射变换中的固定直线

上一节讲到，无限远处直线经过射影变换可能变成有限处直线，而对于仿射变换则不会出现这种情况。这是由仿射变换的性质决定的，证明如下：

$$l'_\infty = H_A^{-T}l_\infty=\begin{bmatrix}A^{-T}&0\\-t^TA^{-T}&1\end{bmatrix}\begin{bmatrix}0\\0\\1\end{bmatrix}=\begin{bmatrix}0\\0\\1\end{bmatrix}=l_\infty$$
可以看出， $l_\infty$在（事实上仅在）仿射变换下是一条固定的直线（它上面的点并不是固定的，这里不多赘述）。

消失线

假设我们知道无穷远处的直线投影后得到的直线为$l=[l_1,l_2,l_3]^T$则将l映射回无穷远处的射影变换为

$$H=H_A\begin{bmatrix}1&0&0\\0&1&0\\l_1&l_2&l_3\end{bmatrix}$$

其中$H_A$是任意的仿射变换。由$l_\infty$在仿射变换下不变，所以对于任意仿射变换H是等价的。因此，只需找到投影后图像中无穷远处直线所在位置，就能恢复图像的仿射性质。

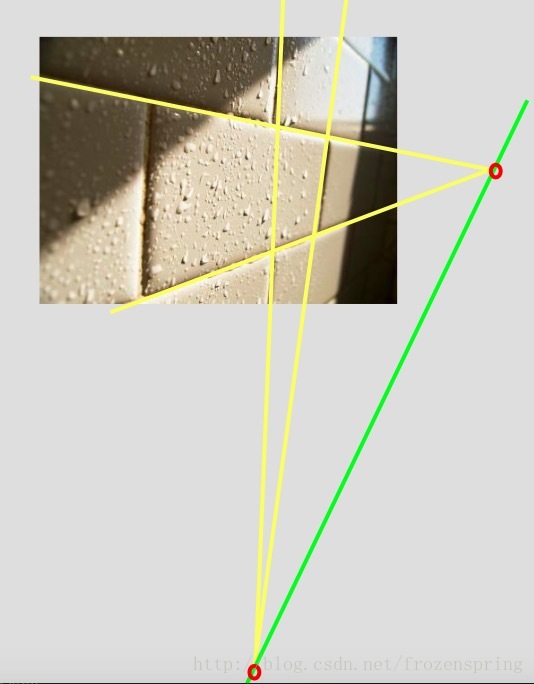

我们把变换前的平面（称为世界平面）的无穷远处直线在透视图像的投影称为消失线。它可以通过求平行直线投影后的交点（称为消失点）得到。如图

显然图中的瓷砖边缘是平行的，由此可以得到消失线上的两点，从而得到消失线。

另外，由于仿射变换不改变图像 我们也可以由直线上的比例关系得到消失点。

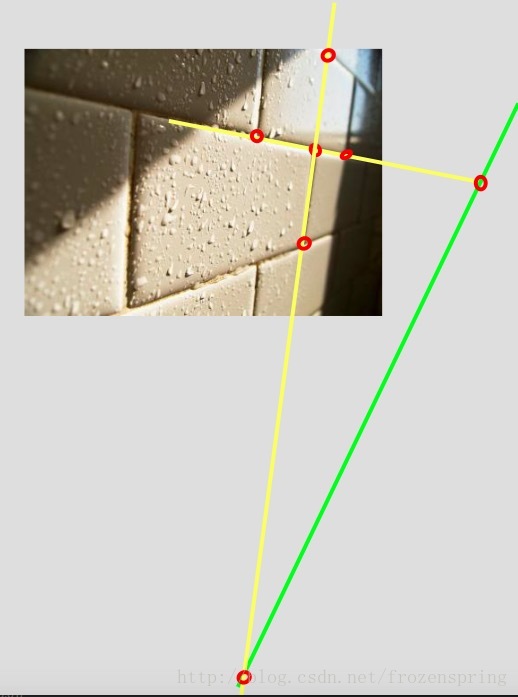

如图所示，相邻瓷砖的长和高是固定的，由此可以确定消失点。具体做法则不在这里多说。

从射影变换中恢复图像的仿射性质

如上所述，由消失线可以恢复图像的仿射性质，即直线平行性，平行线段比例等。以上面的图为例，使用先验信息求得消失线，从而恢复出的图像如下：

可以看到瓷砖之间恢复了平行关系。
