ROS2直通车

ROS2一站通指南

温馨提示： ros2的安装既可以用vm开创一个虚拟机

​ ros2的安装也可以用双系统

​ 想看这两个方式有什么区别的请看：区别一览

基础知识

• 下载vmtools（这样就能使主机和虚拟机相互粘贴复制）:

  sudo apt update
  sudo apt install open-vm-tools open-vm-tools-desktop -y
  sudo reboot

  在 VMware 中启用剪贴板共享：
  打开 VMware Workstation/Player
  选择你的 Ubuntu 虚拟机
  进入 虚拟机 → 设置（Settings） → 选项（Options）
  选择 共享功能（Guest Isolation）
  勾选：
  ✅ 启用拖放（Enable Drag and Drop）
  ✅ 启用剪贴板共享（Enable Copy and Paste）
  保存并重启 Ubuntu


• linux:常见命令

  ls(list)：列出目录及文件名

  -a ：全部的文件，连同隐藏文件( 开头为 . 的文件) 一起列出

  -d ：仅列出目录本身，而不是列出目录内的文件数据

  -l ：长数据串列出，包含文件的属性与权限等等数据；

  eg: ls -al将目录下的所有文件列出来(含属性与隐藏档)

  cd（change directory):切换目录

  mkdir(make directory)：创建一个新的目录

  cp(copy file):复制文件或者目录

  rm(remove):删除文件或目录,如果要删除文件夹，则使用rm -R 文件夹，

  mv(move file):移动或者修改文件或目录

  sudo apt install:安装app

  cd…:回到上一级

  wget http://fishros.com/install -O fishros && . fishros #鱼香大佬的一键安装


  温馨提示：本篇文章的所有代码都是在vscode中执行的，详细下载教程已经在开头给的ubuntu安装ros的连接中有！



• 每次使用工作空间都要source一下（但是不需要每次都colcon build,除非你有对代码进行改动，才需要colcon build使代码生效）

  #如果不想每次都source环境变量，就在终端输入
  gedit ~/bashrc
  #然后划到最后一行，加入该功能包的环境变量，比如我的功能包的环境变量放在主文件夹下的dev_ws/install/localsetup.sh,那么就写入
  source ~/dev_ws/install/localsetup.sh --merge #这样就算随便打开一个终端，都写入了该功能包的环境变量。


  这样就算随便打开一个终端，都写入了该功能包的环境变量。



  节点的创建：

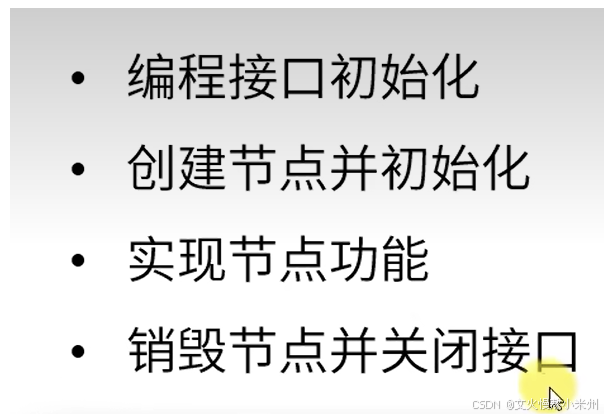

  以下是一个节点创建的例子：

  import rclpy                     #ros2的python 接口库
  from rclpy.node import Node      #ros2节点类
  import time                      #加入时间模块，使hello world可以重复打印

  def main(args=None)              #ros2节点主入口main函数
     rclpy.init(args=args)         #ros2 Python 接口初始化
     node=Node('node_helloworld')     #创建ros2节点对象并初始化

  while rclpy.ok():                #ros2系统是否正常进行
      node.get_logger().info('helloworld')  #ros2日常输出
      time.sleep(0.5)         #休眠控制循环时间

  node.destroy_node()  #摧毁节点对象
  rclpy.shutdown()       #关闭ros2的python接口

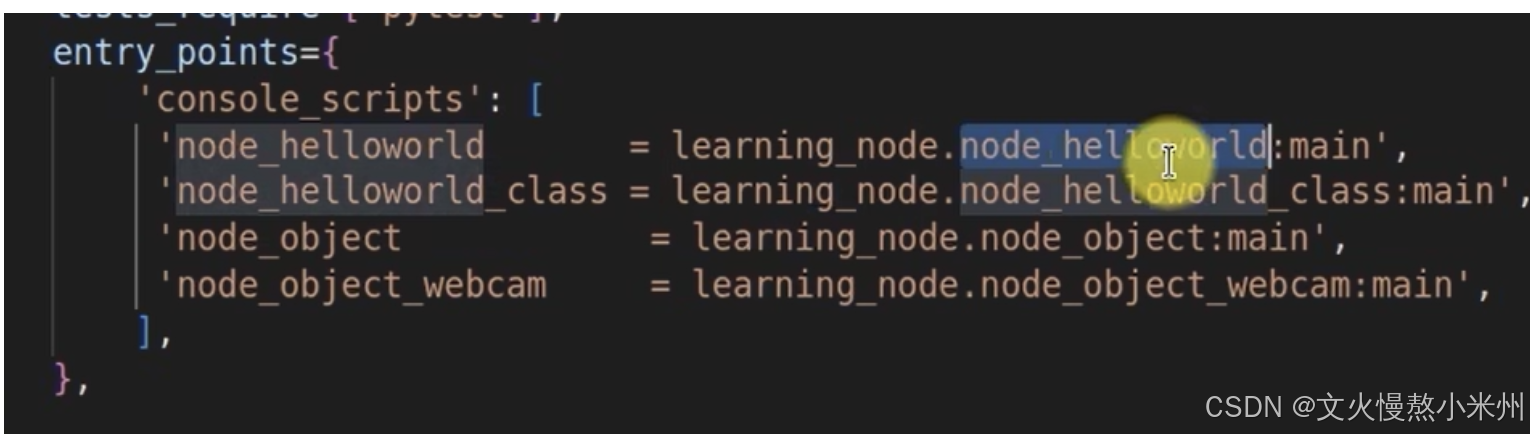

  注：为了通过ros2 run 命令来执行，需要在功能包里面做一个程序入口的配置，在功能包里有一个setup点，在这个里面有一个程序入口的配置，每增加一个功能就要在里面增加一个节点，

  综上所述：

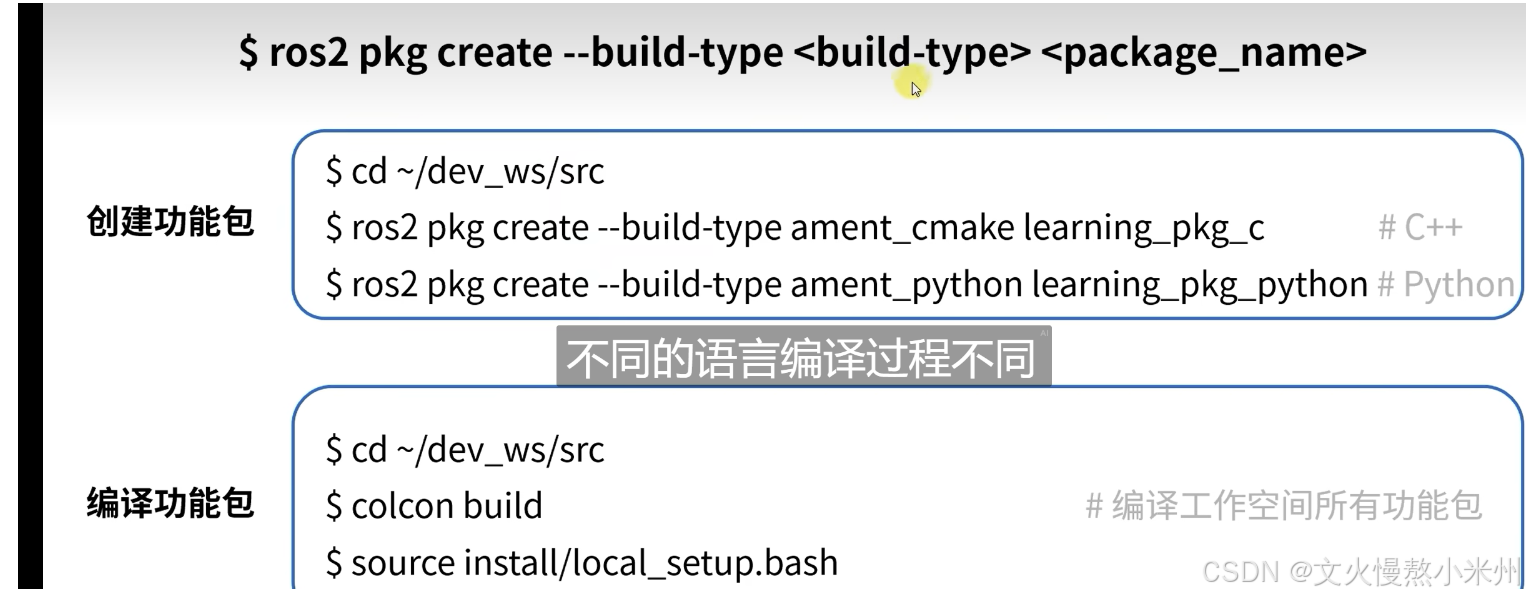

  colcon build #打开工作台

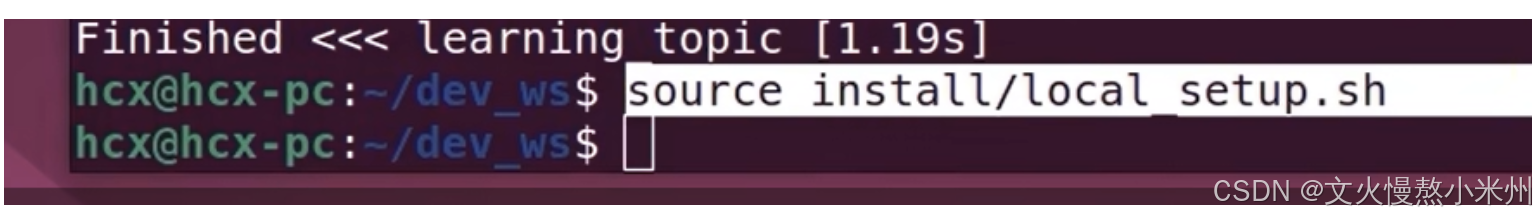

  source install/local_setup.sh #加载环境变量
  ros2 run....(运行相应文件的节点)



• 节点：一个节点往往是一个可执行程序（c++，python等），负责执行一个特定的单一任务，比如发送图像数据的节点，控制车辆运动的节点。


  下面示例一个机器视觉的节点：

  colcon build
  source install/local_setup.sh
  ros2 run learning_node node_object #注意修改图片的路径，节点运行的图片路径要和vs中的节点路径一致。


  机器人应该有眼睛，接下来用节点读取摄像头的图像动态(首先要打开虚拟机的可移动设备的摄像头：

  ros2 run （节点所在的文件)（节点的名称）


• 话题：两个节点通信，最重要的方式就是话题（topic)，话题可以看作是一个数据流，此时引入发布、订阅的概念，数据的生产者称为发布，数据的接受叫做订阅，话题上的数据是实时传输的，如果没有及时接受，数据就会丢失，话题可以看作是不同节点之信息传递的桥梁。（是.msg文件）

####基本概念：发布,订阅,服务，通信接口，动作，参数，分布式通信，launch

• 发布：信息的生产者。

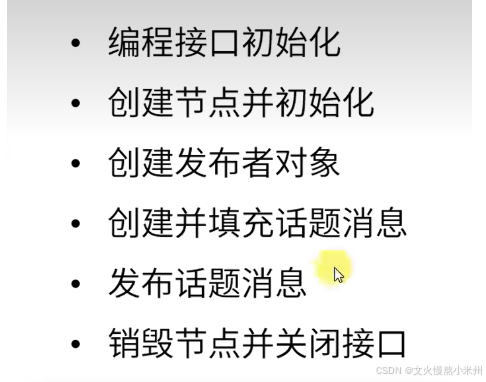

  一个简单的发布应该包含以下数据

  如果想把运行的节点画出来可以使用

  rqt_graph


  拿摄像头举例，发布手段既可以通过opencv,也可以用ros自带的

  #opencv版
  ros2 run lerning_topic topic_webcam_pub(使用lerning_topic文件夹下的topic_webcam_pub节点)

  #ros版
  ros2 run usb_cam usb_cam_node_exe


订阅：信息的消费者。

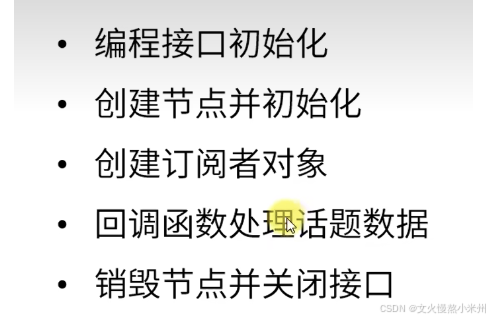

一个简单的订阅应该包含以下数据

服务：节点间的你问我答。引申出客户端/服务端（cs)x模型，服务器是唯一的，但是客户端可以有多个，客户端向服务端发送请求，服务端将结果反馈给客户端。.srv 文件定义了请求和响应的具体字段类型,ROS会根据 .srv 文件自动生成编程语言（如Python、C++）的代码，开发者可以直接使用这些代码处理服务通信。

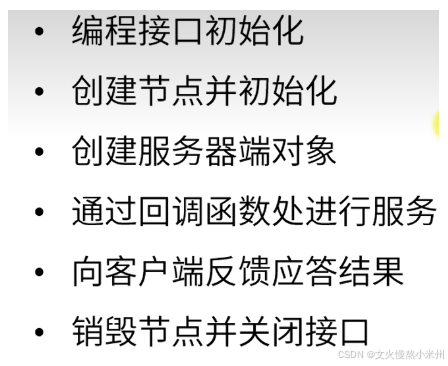

创建服务端的流程

以下示例一个通过服务实现一个加法求解器的功能：

#加法服务器的服务端程序：
import rclpy                    #导入ROS 2 Python客户端库的核心模块
from rclpy.node import Node     #从rclpy.node模块导入Node基类，所有ROS节点都继承自此类
from learning_interface.srv import AddTwoInts #从自定义服务接口中导入AddTwoInts服务类型

class AddServer(Node): # 定义服务端节点类，继承自Node
    def __init__(self, name):
        super().__init__(name)#继承父类Node，在此基础上改写需要用super
        self.srv = self.create_service(AddTwoInts, 'add_two_ints', self.adder_callback)
 #srv文件创建服务，包含3个参数分别为AddInts(这个其实就是定义两个数a,b,sum方便后面用a,b代替request，respond,计算sum),add_two_ints(服务的唯一标识符（名称），客户端通过此名称找到服务端)，self.adder_callback（求sum)

    def adder_callback(self, request, response):
        response.sum = request.a + request.b
        self.get_logger().info(f'Received request: a={request.a}, b={request.b}')
        return response

# 程序主入口函数
def main(args=None):
    rclpy.init(args=args) # 初始化ROS 2 Python客户端库
    node = AddServer('service_adder_server') # 创建服务端节点实例,参数 'add_two_ints_server' 是节点名称，需要符合命名规范
    rclpy.spin(node) #spin() 会阻塞当前线程，直到收到终止信号
    node.destroy_node() # 保持节点运行，等待服务请求,
    rclpy.shutdown() # 关闭ROS 2 Python客户端库


#客户端：
import sys
import rclpy
from rclpy.node import Node
from learning_interface.srv import AddTwoInts   #自定义的服务接口
class AdderClient(Node):
    def __init__(self, name):
        super().__init__(name)
        self.client = self.create_client(AddTwoInts, 'add_two_ints')  # 服务名与服务器端一致
        while not self.client.wait_for_service(timeout_sec=1.0):
            self.get_logger().info('service not available, waiting again...')
        self.request = AddTwoInts.Request()

    def send_request(self):
        try:
            self.request.a = int(sys.argv[1]) #sys为内置函数，将终端里输入的参数传送
            self.request.b = int(sys.argv[2])
        except IndexError:
            self.get_logger().error('Please provide two integers as arguments!')
            return
        except ValueError:
            self.get_logger().error('Arguments must be integers!')
            return
        self.future = self.client.call_async(self.request)

def main(args=None):
    rclpy.init(args=args)
    node = AdderClient('service_adder_client')
    node.send_request()
    while rclpy.ok():   #一些错误处理
        rclpy.spin_once(node)
        if node.future.done():
            try:
                response = node.future.result()
            except Exception as e:
                node.get_logger().error(f'Service call failed: {e}')
            else:
                node.get_logger().info(f'Result of {node.request.a} + {node.request.b} = {response.sum}')
            break

    node.destroy_node()
    rclpy.shutdown()

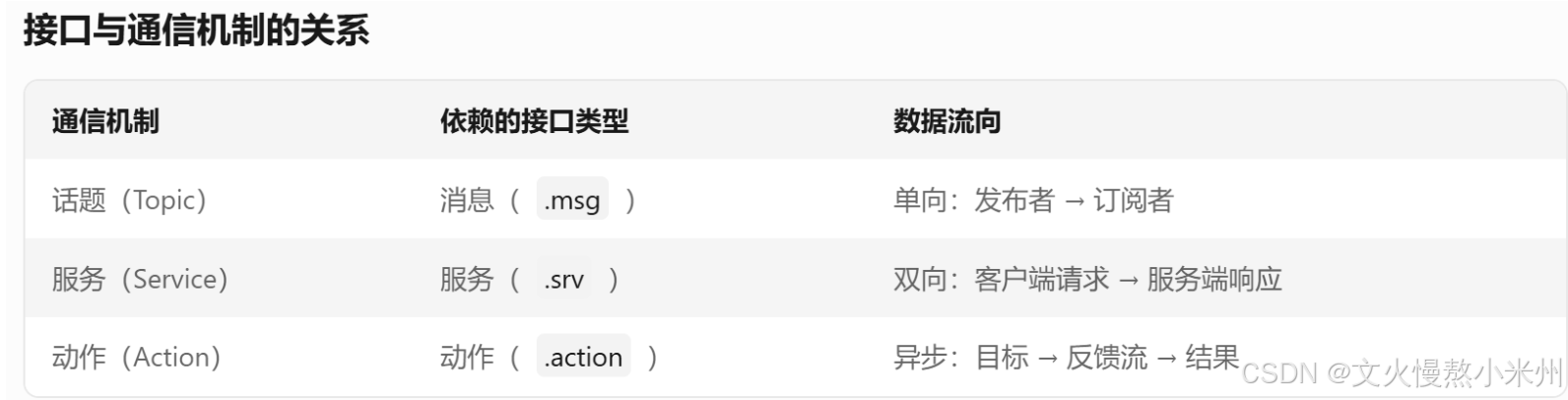

通信接口：数据传递的标准结构，是节点之间交换数据的格式协议，它定义了数据的结构和类型，确保不同节点能正确解析彼此发送的信息，通过 .msg, .srv, .action 文件，实现跨节点、跨语言的标准化通信。

动作：完整行为的流程管理（.action文件定义），实际上是基于服务和话题的复合通信机制，动作 = 服务（目标/结果） + 话题（反馈） + 取消机制。

动作由三部分组成：

1. 目标（Goal）
   • 客户端向服务器发送的任务请求（例如：“移动到坐标 (1,2)”）。
   • 类似服务的请求（Request），但支持异步执行。
2. 反馈（Feedback）
   • 服务器在执行过程中持续发送的进度信息（例如：“当前已移动 50%”）。
   • 类似话题的持续发布（Publisher）。
3. 结果（Result）
   • 任务完成后的最终输出（例如：“已成功到达目标位置”）。
   • 类似服务的响应（Response）。

实操指南：学了这么多干货了，纸上得来终觉浅，绝知此事要躬行，下面来一段完整的ros2项目流程演示：通过代码实现动作的编程，接下来以客户端发送一个指令控制机器人运动，并且进行周期反馈，最后反馈整体结束动作的一个信息。

工作区构建 ：

#1:接口定义（要在.action文件夹中写！此处定义在robot_action/Moverobot.action文件中）：
float32 target_position   # 目标：机器人需要移动到的目标位置（单位：米）
---
float32 final_position   # 结果：最终实际到达的位置
---
float32 current_position   # 反馈：当前已移动的距离
---

#2：在srv文件夹中的Cmakelist.txt里添加这个action文件（承接操作一的那个.action文件）

#3：动作服务器（文件位置为robot_action/robot_action_client.py）
import rclpy
from rclpy.action import ActionServer
from rclpy.node import Node
from robot_action.action import MoveRobot
import time

class RobotActionServer(Node):
    def __init__(self):
        super().__init__('robot_action_server')
        self._action_server = ActionServer(
            self,
            MoveRobot, #接口类型
            'move_robot', #动作名
            self.execute_callback #回调函数
        )

    def execute_callback(self, goal_handle):  #执行收到目标后的处理函数
        self.get_logger().info('开始执行移动任务...')
        target = goal_handle.request.target_position
        current_position = 0.0
        step = 0.1  # 模拟每次移动的步长

        # 发布反馈
        while current_position < target:
            current_position += step
            if current_position > target:
                current_position = target
            self.get_logger().info(f'当前位置: {current_position:.2f} 米')
            goal_handle.publish_feedback(MoveRobot.Feedback(current_position=current_position))
            time.sleep(0.5)  # 模拟移动耗时

        goal_handle.succeed()
        result = MoveRobot.Result()
        result.final_position = current_position
        self.get_logger().info('任务完成！')
        return result

def main(args=None):
    rclpy.init(args=args)
    action_server = RobotActionServer()
    rclpy.spin(action_server)
    action_server.destroy_node()
    rclpy.shutdown()

#4：动作客户端
import rclpy
from rclpy.action import ActionClient
from rclpy.node import Node
from robot_action.action import MoveRobot
import sys

class RobotActionClient(Node):
    def __init__(self):
        super().__init__('robot_action_client')
        self._action_client = ActionClient(self, MoveRobot, 'move_robot')       #创建动作客户端的接口类型，动作名。

    def send_goal(self, target_position):
        goal_msg = MoveRobot.Goal()
        goal_msg.target_position = target_position  #传入目标
        self._action_client.wait_for_server()
        self._send_goal_future = self._action_client.send_goal_async(  #异步方式发送动作的目标
            goal_msg,  #动作目标
            feedback_callback=self.feedback_callback  #处理周期反馈的回调函数
        )
        self._send_goal_future.add_done_callback(self.goal_response_callback)   #设置一个服务器收到目标之后的反馈时的回调函数

    def goal_response_callback(self, future):
        goal_handle = future.result()
        if not goal_handle.accepted:  #如果动作被拒绝执行
            self.get_logger().info('目标被拒绝！')
            return

        self.get_logger().info('目标已接受，开始移动...')
        self._get_result_future = goal_handle.get_result_async()  #异步获取动作最终执行的结果反馈
        self._get_result_future.add_done_callback(self.get_result_callback)   #设置一个收到最终结果的回调函数

    def feedback_callback(self, feedback_msg):  #周期处理函数
        feedback = feedback_msg.feedback
        self.get_logger().info(f'反馈: 当前已移动 {feedback.current_position:.2f} 米')

    def get_result_callback(self, future): #最终结果反馈函数
        result = future.result().result
        self.get_logger().info(f'最终位置: {result.final_position:.2f} 米')
        rclpy.shutdown()

def main(args=None):
    rclpy.init(args=args)
    if len(sys.argv) < 2:
        print("请输入目标位置（例如：5.0）")
        return

    target_position = float(sys.argv[1])
    action_client = RobotActionClient()
    action_client.send_goal(target_position)
    rclpy.spin(action_client)

ros2 action list #如果在终端中想查看有哪些ros动作正在执行，可以用这个
ros2 action info /执行的动作 #这个可以更进一步查看关于这个动作的详细情况

参数：是节点（Node）的可配置变量，允许在运行时动态调整节点的行为。参数通过 参数服务器（Parameter Service） 集中管理，支持动态查询、修改和持久化存储。

参数的使用步骤：

1：在节点代码中声明参数并定义默认值：

class MyNode(Node):
    def __init__(self):
        super().__init__('my_node')
        # 声明参数并设置默认值
        self.declare_parameter('my_int_param', 42)
        self.declare_parameter('my_string_param', 'hello')

2：读取参数值：在代码中通过 get_parameter() 读取参数：

# 读取参数值
my_int = self.get_parameter('my_int_param').value
my_str = self.get_parameter('my_string_param').value

3:监听参数变化（可选），为参数注册回调函数，当参数被修改时触发（注意：只能修改数值，不能修改类型）：

# 注册参数变更回调
self.add_on_set_parameters_callback(self.param_callback)

def param_callback(self, params):
    for param in params:
        if param.name == 'my_int_param':
            self.get_logger().info(f'参数 {param.name} 已修改为: {param.value}')
    return rclpy.Parameter.SetParametersResult(successful=True)

一些tips:

ros2 param list #查看节点参数列表
ros2 param get /my_node my_int_param  #此处以int型的参数举例
ros2 param set /my_node my_int_param 100 #把我的参数修改为100

一个完整的参数代码实现：

import rclpy
from rclpy.node import Node
from rcl_interfaces.msg import SetParametersResult

class ParamDemoNode(Node):
    def __init__(self):
        super().__init__('param_demo')
        # 声明参数
        self.declare_parameter('speed', 1.0)
        self.declare_parameter('enable_motor', True)
        self.declare_parameter('sensor_ids', [1, 2, 3])

        # 注册参数回调（外部修改参数就会触发）
        self.add_on_set_parameters_callback(self.param_callback)

        # 定时器读取参数（定期检查参数是否变化）
        self.timer = self.create_timer(2.0, self.print_params)

    def param_callback(self, params):
        for param in params:
            self.get_logger().info(f'参数 {param.name} 被修改为: {param.value}')
        return SetParametersResult(successful=True)

    def print_params(self):
        speed = self.get_parameter('speed').value
        enable = self.get_parameter('enable_motor').value
        ids = self.get_parameter('sensor_ids').value
        self.get_logger().info(f'当前参数: speed={speed}, enable={enable}, ids={ids}')

def main(args=None):
    rclpy.init(args=args)
    node = ParamDemoNode()
    rclpy.spin(node)
    rclpy.shutdown()

if __name__ == '__main__':
    main()

分布式通信：多计算平台的任务分配，因为机器人功能繁多，有时候会遇到算力不够的情况，这个时候把任务分给多个计算机平台，也就是说把节点分配给不同的计算机里，就可以实现多计算机平台的任务分配。

eg:可以桥接一个板子，然后配置网络，要保持使用同一个网络，然后就能像之前的发布者订阅者一样，一个端口是本机端，一个是芯片端（前提是要输入id名），进行信息的沟通。

由上可知，只要网络相同，就能实现ros里的话题通讯，问题是，如果有很多计算机都是用同一个网络，但是不希望他们可以互相联通，就可以分组通讯。以下为步骤：

1：打开一个终端输入

vi bashrc(划到最后一行输入export ROS_DOMAIN_ID=随便设置一个数)
source .bashrc #使脚本生效
运行节点

2：打开另一个终端：

输入id号
如果直接运行节点，不会接收到上面那个终端发出的消息，只有修改脚本才行：
vi。bashrc(设置同样的数，同上)
source .bashrc

高级用法示例：用计算机或者芯片去连接一个摄像头，采集实时图像，通过分布式节点将图像发送给处理节点

DDS：在 ROS2 中，底层通信的核心机制确实是基于 DDS（Data Distribution Service） 实现的。DDS 是 ROS2 默认的通信中间件，负责节点之间的发现、数据传输和服务调用。最大的优点就是实时性。

DDS 的关键配置:ROS2 允许通过 QoS 策略优化通信行为，例如：

• 可靠性（Reliability）：
  • RELIABLE：确保数据不丢失（适用于关键指令）。
  • BEST_EFFORT：允许丢包（适用于高频传感器数据）。
• 持久性（Durability）：
  • VOLATILE：仅发送给在线的订阅者。
  • TRANSIENT_LOCAL：缓存数据供离线节点恢复后使用

下面示例演示如何通过自定义 QoS 配置和 DDS 实现优化节点通信：

#发布者节点：

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from rclpy.qos import QoSProfile, QoSDurabilityPolicy, QoSReliabilityPolicy, QoSHistoryPolicy

class VideoPublisher(Node):
    def __init__(self):
        super().__init__('video_publisher')

        # 自定义 QoS：允许丢包 + 缓存最近5帧
        custom_qos = QoSProfile(
            depth=5,  # 队列深度
            reliability=QoSReliabilityPolicy.BEST_EFFORT,  # 允许丢包
            durability=QoSDurabilityPolicy.TRANSIENT_LOCAL,  # 为新订阅者保留缓存
            history=QoSHistoryPolicy.KEEP_LAST  # 保留最后N条消息
        )

        self.publisher = self.create_publisher(Image, 'video_frames', custom_qos)
        self.timer = self.create_timer(0.033, self.publish_frame)  # 30Hz发布

    def publish_frame(self):
        msg = Image()
        # 填充模拟图像数据（此处简化）
        msg.data = bytes([i % 256 for i in range(640 * 480 * 3)])
        self.publisher.publish(msg)
        self.get_logger().info('发布一帧图像')

def main(args=None):
    rclpy.init(args=args)
    node = VideoPublisher()
    rclpy.spin(node)
    rclpy.shutdown()

#订阅者节点

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from rclpy.qos import QoSProfile, QoSReliabilityPolicy

class VideoSubscriber(Node):
    def __init__(self):
        super().__init__('video_subscriber')

        # 匹配发布者的 QoS
        custom_qos = QoSProfile(
            depth=5,
            reliability=QoSReliabilityPolicy.BEST_EFFORT
        )

        self.subscription = self.create_subscription(
            Image,
            'video_frames',
            self.frame_callback,
            custom_qos
        )
        self.get_logger().info('已订阅视频流')

    def frame_callback(self, msg):
        self.get_logger().info(f'收到图像尺寸: {len(msg.data)} 字节')

def main(args=None):
    rclpy.init(args=args)
    node = VideoSubscriber()
    rclpy.spin(node)
    rclpy.shutdown()

launch:多节点启动和配置脚本。

由于之前说过构造工作区间把环境变量加载到.bashrc中，后面发现会导致环境变量错误，用不了launch,所以在这里要

sudo apt install ros-jazzy-joint-state-publisher
sudo apt install ros-jazzy-xacro
source 环境就能用了

from launch import LaunchDescriptiopn  定义启动流程，它相当于一个容器，将需要启动的节点、参数配置、条件逻辑等操作组合成一个完整的启动描述。
from launch_ros.action import Node   #引入节点配置

get generate_launch():   #自动生成launch文件的函数
    return LaunchDescription(   #分会launch文件的描述性息
        [
            Node(                #配置一个节点的启动
                package='learning_helloworld' , #节点所在的功能包
                executable='topic_hellowolrd_pub' #节点的可执行文件
            )
            NOde(
                package='learning_helloworld',
                executable='topic_helloworld_sub'
            )
        ]
    )

注意：要将文件保存为（.launch.py）文件

偷懒小方法：当你编写了一套机器代码，但你开发另一套机器人的时候，就可以直接重映射重命名，此时就直接进入.launch文件，对资源进行重命名，以下为示例：

from launch import LaunchDescription
from launch_ros.actions import Node

def generate_launch_description():  # 定义统一的重映射规则
    common_remappings = [
        ("/camera/image", "/acd/image"),  #把/camera/image这个话题改成了/acd/image
        ("/detect_object", "/ai/detect")   #把/detect_object改成了/ai/detect
    ]

    return LaunchDescription([
        Node(
            package="my_package",
            executable="camera_node",
            remappings=common_remappings
        ),
        Node(
            package="my_package",
            executable="ai_processor_node",
            remappings=common_remappings  # 此处引用了函数，将话题成功修改
        )
    ])

此外：在launch文件中，还能加入参数的使用，还能同时启动其他功能包里面的launch文件，来做到同时启动多个launch文件

下面举例一段代码，同时实现参数和多launch文件的功能(启动一个机器人系统，包含底盘和摄像头，当然我这里是软件模拟，无需真实连接摄像头和地盘，通过终端查看进程的信息，后续在gazebo仿真的时候可以用虚拟机器人来模拟真实情况)：

代码很长，慎看！：

1：首先，为大家梳理这个项目所需文件的构建框架：这些功能包的构建 不熟悉的可以回顾文章最上面，有写怎么构建功能包的，构建功能包完毕之后，大家可以colcon build 一下，要是不想每次都加载环境变量，可以直接加到.bashrc中。

2:节点代码编写;

camera:

import rclpy
from rclpy.node import Node   #导入ROS2核心库

from sensor_msgs.msg import Image
from cv_bridge import CvBridge  #导入ROS图像消息类型和OpenCV转换工具

import numpy as np# 导入数学和图像处理库

class VirtualCameraNode(Node):
    def __init__(self):
        super().__init__('virtual_camera')
        self.declare_parameter('publish_rate', 1.0)  # 默认1Hz
        self.declare_parameter('resolution', '640x480')  # 默认分辨率

        # 读取参数值（自动转换为浮点数和字符串）
        rate = self.get_parameter('publish_rate').value
        resolution = self.get_parameter('resolution').value

        self.width, self.height = map(int, resolution.split('x'))  #将分辨率字符串分割为宽高数值（例如 "1280x720" → 1280 和 720）

        # ROS通信设置，创建图像发布者，话题名为 'virtual_image'，队列长度10
        self.publisher = self.create_publisher(Image, 'virtual_image', 10)

        # 创建定时器，周期为 1/rate 秒，触发发布图像的回调函数
        self.timer = self.create_timer(1.0 / rate, self.publish_frame)

        # 初始化OpenCV到ROS图像的转换器
        self.bridge = CvBridge()

        # 打印启动日志
        self.get_logger().info(f'虚拟摄像头启动: {resolution}，{rate}Hz')

    def publish_frame(self)：  #定时器回调函数：生成并发布虚拟图像

        # 生成随机噪声图像（模拟摄像头画面），尺寸为 height x width x 3通道（RGB），数据类型为8位无符号整数
        frame = np.random.randint(0, 255, (self.height, self.width, 3), dtype=np.uint8)

        # 将OpenCV图像转换为ROS图像消息
        msg = self.bridge.cv2_to_imgmsg(frame, encoding='bgr8')

        # 设置消息时间戳为当前ROS时间
        msg.header.stamp = self.get_clock().now().to_msg()
        self.publisher.publish(msg)
        # 打印调试信息（带时间戳）
        self.get_logger().info(f'发布虚拟图像: {msg.header.stamp.sec}.{msg.header.stamp.nanosec}')

def main(args=None):
    rclpy.init(args=args)
    node = VirtualCameraNode()
    rclpy.spin(node) # 保持节点运行，直到收到终止信号
    rclpy.shutdown()

chassis（底盘）:

import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Twist   #导入速度指令消息类型

class VirtualChassisNode(Node):
    def __init__(self):
        super().__init__('virtual_chassis')
        self.declare_parameter('max_speed', 1.0)   #声明最大速度参数，默认值1.0 m/s
        self.max_speed = self.get_parameter('max_speed').value    # 读取参数值

        self.subscription = self.create_subscription(   #  ROS通信设置,创建速度指令订阅者，话题名为 'cmd_vel'，队列长度10
            Twist,          # 消息类型
            'cmd_vel',      # 话题名称
            self.velocity_callback,  # 回调函数
            10              # 队列长度
        )
        self.get_logger().info(f'虚拟底盘启动，最大速度: {self.max_speed} m/s')

    def velocity_callback(self, msg): #速度指令回调函数
        actual_speed = min(abs(msg.linear.x), self.max_speed)   # 计算实际执行速度（不超过最大速度限制）
        direction = '前进' if msg.linear.x >=0 else '后退'  # 判断运动方向
        self.get_logger().info(
            f'收到速度指令: {direction} {actual_speed:.2f} m/s'
        )

def main(args=None):
    rclpy.init(args=args)
    node = VirtualChassisNode()
    rclpy.spin(node)
    rclpy.shutdown()

3:camera.launch.py

from launch import LaunchDescription
from launch_ros.actions import Node
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration

def generate_launch_description():
    return LaunchDescription([
        DeclareLaunchArgument(
            'camera_res',
            default_value='1280x720',
            description='摄像头分辨率'
        ),
        DeclareLaunchArgument(
            'camera_fps',
            default_value='30.0',
            description='帧率 (Hz)'
        ),

        Node(
            package='virtual_camera',
            executable='virtual_camera_node',
            name='virtual_camera',
            output='screen',
            parameters=[{
                'resolution': LaunchConfiguration('camera_res'),
                'frame_rate': LaunchConfiguration('camera_fps')
            }]
        )
    ])

chassis.launch.py

from launch import LaunchDescription
from launch_ros.actions import Node
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration

def generate_launch_description():
    return LaunchDescription([
        DeclareLaunchArgument(
            'max_speed',
            default_value='2.0',
            description='最大线速度 (m/s)'
        ),

        Node(
            package='virtual_chassis',
            executable='virtual_chassis_node',
            name='virtual_chassis',
            output='screen',
            parameters=[{
                'max_speed': LaunchConfiguration('max_speed')
            }]
        )
    ])

主launch

from launch import LaunchDescription, actions, conditions
from launch.substitutions import LaunchConfiguration
from launch_ros.substitutions import FindPackageShare

def generate_launch_description():
    pkg_share = FindPackageShare('virtual_robot')  # 复用包路径查询

    return LaunchDescription([  #包含的内容
        actions.DeclareLaunchArgument('global_max_speed', default_value='2.0'), #将底盘的默认速度设置为2.0
        actions.DeclareLaunchArgument('enable_camera', default_value='true'), #将摄像头的状态默认设置为开启

        # 底盘模块
        actions.IncludeLaunchDescription(  #引用路径
            launch_description_source=actions.PythonLaunchDescriptionSource([
                pkg_share, '/launch/chassis.launch.py']),   #找到/launch/chassis.launch.py这个python文件
            launch_arguments={'max_speed': LaunchConfiguration('global_max_speed')}.items()
        ),

        # 摄像头模块（条件启动）
        actions.IncludeLaunchDescription(
            launch_description_source=actions.PythonLaunchDescriptionSource([
                pkg_share, '/launch/camera.launch.py']),
            launch_arguments={
                'publish_rate': '5.0',
                'resolution': '1280x720'
            }.items(),
            condition=conditions.IfCondition(LaunchConfiguration('enable_camera'))  #ifcondition相当于if
        )
    ])

可视化软件的使用：

TF2:作用：

1. 坐标变换：

   • 自动计算任意两个坐标系之间的变换关系

     例如：已知机械臂基座到摄像头的变换，摄像头到目标的变换，自动计算机械臂基座到目标的变换

2. 时间追溯：

   • 保留历史坐标数据（默认10秒）
   • 可以查询过去某个时刻的坐标系关系

3. 多坐标系管理：

   • 维护坐标系之间的树状结构
   • 自动检测坐标系循环依赖等错误

安装tf2（我的是jazzy版本，如果是其他版本的可以从其他地方找教程）:

sudo apt update && sudo apt upgrade -y
sudo apt install ros-jazzy-tf2-ros ros-jazzy-tf2-tools
sudo apt install ros-jazzy-tf2-py
sudo apt install ros-jazzy-rviz2

#验证安装：
# 终端1：发布静态坐标变换
ros2 run tf2_ros static_transform_publisher 0 0 0.5 0 0 0 base_link camera_link
# 终端2：查看实时变换
ros2 run tf2_ros tf2_echo base_link camera_link
#输出结果应该是：At time 123456.789
- Translation: [0.000, 0.000, 0.500]
- Rotation: in Quaternion [0.0, 0.0, 0.0, 1.0]

使用tf2：创建两个坐标系：parent_link 和 child_link。通过广播变换来定义它们之间的位置关系。然后，我们将创建一个监听器来获取这个变换并打印出来

import rclpy  # 导入 ROS 2 Python 客户端库
from rclpy.node import Node  # 导入 ROS 2 节点类
import tf2_ros  # 导入 tf2_ros 库，用于处理坐标系变换
import geometry_msgs.msg  # 导入几何消息类型，用于描述变换

class TfBroadcaster(Node):
    def __init__(self):
        super().__init__('tf_broadcaster')  # 初始化 ROS 2 节点，节点名为 'tf_broadcaster'
        self.broadcaster = tf2_ros.TransformBroadcaster(self)  # 创建一个变换广播器对象
        self.timer = self.create_timer(0.1, self.broadcast_transform)  # 每 0.1 秒广播一次变换

    def broadcast_transform(self):
        t = geometry_msgs.msg.TransformStamped()  # 创建一个变换对象
        t.header.stamp = self.get_clock().now().to_msg()  # 设置当前时间戳
        t.header.frame_id = "parent_link"  # 设置父坐标系为 'parent_link'
        t.child_frame_id = "child_link"  # 设置子坐标系为 'child_link'

        # 设置变换的平移部分（x, y, z）
        t.transform.translation.x = 1.0  # 1 米
        t.transform.translation.y = 0.0  # 0 米
        t.transform.translation.z = 0.0  # 0 米

        # 设置旋转部分（单位四元数），此处没有旋转
        t.transform.rotation.x = 0.0
        t.transform.rotation.y = 0.0
        t.transform.rotation.z = 0.0
        t.transform.rotation.w = 1.0

        # 广播变换
        self.broadcaster.sendTransform(t)

class TfListener(Node):
    def __init__(self):
        super().__init__('tf_listener')  # 初始化 ROS 2 节点，节点名为 'tf_listener'
        self.tf_buffer = tf2_ros.Buffer()  # 创建 tf 缓冲区对象
        self.tf_listener = tf2_ros.TransformListener(self.tf_buffer, self)  # 创建变换监听器对象
        self.timer = self.create_timer(1.0, self.get_transform)  # 每 1 秒调用一次获取变换的方法

    def get_transform(self):
        try:
            # 获取 'parent_link' 到 'child_link' 的变换
            transform = self.tf_buffer.lookup_transform('parent_link', 'child_link', rclpy.time.Time())
            self.get_logger().info('Transform: {}'.format(transform))  # 打印获取的变换
        except tf2_ros.TransformException as e:
            self.get_logger().warn('Could not get transform: {}'.format(e))  # 如果获取失败，打印警告信息

def main(args=None):
    rclpy.init(args=args)  # 初始化 ROS 2 系统
    broadcaster_node = TfBroadcaster()  # 创建广播变换的节点
    listener_node = TfListener()  # 创建监听变换的节点
    rclpy.spin(broadcaster_node)  # 启动广播变换的节点
    rclpy.spin(listener_node)  # 启动监听变换的节点
    rclpy.shutdown()  # 关闭 ROS 2 系统

if __name__ == '__main__':
    main()  # 执行主函数

URDF：ros机器人建模方法，也就是一种机器人的描述方式，向ros介绍这个机器人，机器人一般需要包含joint（关节）还有link（连接体）这两个特征，URDF 是 XML 格式。

link用来定义机器人的各个部分，比如底座、手臂、轮子等，它们具有几何形状和质量等属性。

joint用来定义链接之间的连接方式，比如旋转关节、平移关节等。

origin定义了链接或关节的坐标位置和朝向，axis和limit 定义了关节的运动限制。

eg:一个简单的机器人,保存为.xacro的文件，Xacro是ROS中优化URDF建模的核心工具，通过宏和参数化极大提升了机器人模型的开发效率，它可以定义很多宏，不需要重复定义，在ros中，可以把xacro文件转化为urdf文件，用ros2 run xacro xacro robot.xacro > robot.urdf

<robot name="simple_robot">
  <link name="base_link">  #连接体名称
    <visual>
      <geometry>
        <box size="0.5 0.5 0.1"/> #一个体积为0.5*0.5*0.1的盒子
      </geometry>
      <material name="blue"/>  #颜色是蓝色
    </visual>
  </link>

  <!-- 定义关节 -->
  <joint name="base_to_arm" type="revolute">  #定义了一个叫base_to_arm的关节，关节的活动方式是旋转
    <parent link="base_link"/>  #父关节
    <child link="arm"/>         #子关节
    <origin xyz="0 0 0.1" rpy="0 0 0"/>   #设置该关节的原点，表示关节的旋转中心坐标
    <axis xyz="0 1 0"/>           #关节的旋转轴，表示旋转的方向，这里是绕 Y 轴旋转
    <limit effort="100" velocity="1.0" lower="0" upper="1.57"/>   #设置关节的限制：力矩最大值为 100，最大旋转速度为 1.0，旋转角度范围从 0 到 1.57 弧度（注意这里是弧度制而不是角度值）
  </joint>

  <!-- 定义第二个链接 -->
  <link name="arm">
    <visual>
      <geometry>
        <cylinder radius="0.05" length="0.5"/>
      </geometry>
      <material name="green"/>
    </visual>
  </link>
</robot>

Gazebo和moveit2：gazebo是一个三维物理仿真平台，而moveit2是运动规划框架，一般两者搭配使用更加强大。

• Gazebo 单独使用：测试机器人底盘导航算法、验证传感器噪声的影响。
• MoveIt2 单独使用：控制真实机械臂执行抓取任务（无需仿真环境）。
• 协同使用：开发机械臂抓取系统时，先在 Gazebo 中模拟环境，再通过 MoveIt2 规划避障路径
• 安装gazebo:

1:sudo apt-get install curl lsb-release gnupg

2:sudo curl https://packages.osrfoundation.org/gazebo.gpg --output /usr/share/keyrings/pkgs-osrf-archive-keyring.gpg
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/pkgs-osrf-archive-keyring.gpg] http://packages.osrfoundation.org/gazebo/ubuntu-stable $(lsb_release -cs) main" | sudo tee /etc/apt/sources.list.d/gazebo-stable.list > /dev/null
sudo apt-get update
sudo apt-get install gz-harmonic

3:sudo apt install ros-jazzy-gazebo-*
4:sudo apt-get install ros-jazzy-ros-gz

gz sim --version   #查看gazebo的版本

我这里下载的是二进制gazebo harmonic，这是符合jazzy版本的。如果要卸载用

sudo apt remove gz-harmonic && sudo apt autoremove。

因为我的vmware不支持opengl4.3还有gpu渲染，只能每次都强制使用cpu渲染，但是会非常卡顿，如果可以的话，后续安装一个双系统，双系统可以最大程度的发挥gpu的性能。用 LIBGL_ALWAYS_SOFTWARE=1 进行 CPU 渲染。

eg:
LIBGL_ALWAYS_SOFTWARE=1 gz sim my_world.sdf

• 使用gazebo：定义一个简单的 sdf文件（building_robot.sdf）然后将机器人模型加载到 Gazebo 中

  <?xml version="1.0" ?>
  <sdf version="1.10">
      <world name="car_world">
          <physics name="1ms" type="ignored">
              <max_step_size>0.001</max_step_size>
              <real_time_factor>1.0</real_time_factor>
          </physics>
          <plugin
              filename="gz-sim-physics-system"
              name="gz::sim::systems::Physics">
          </plugin>
          <plugin
              filename="gz-sim-user-commands-system"
              name="gz::sim::systems::UserCommands">
          </plugin>
          <plugin
              filename="gz-sim-scene-broadcaster-system"
              name="gz::sim::systems::SceneBroadcaster">
          </plugin>

          <light type="directional" name="sun">
              <cast_shadows>true</cast_shadows>
              <pose>0 0 10 0 0 0</pose>
              <diffuse>0.8 0.8 0.8 1</diffuse>
              <specular>0.2 0.2 0.2 1</specular>
              <attenuation>
                  <range>1000</range>
                  <constant>0.9</constant>
                  <linear>0.01</linear>
                  <quadratic>0.001</quadratic>
              </attenuation>
              <direction>-0.5 0.1 -0.9</direction>
          </light>

          <model name="ground_plane">
              <static>true</static>
              <link name="link">
                  <collision name="collision">
                  <geometry>
                      <plane>
                      <normal>0 0 1</normal>
                      </plane>
                  </geometry>
                  </collision>
                  <visual name="visual">
                  <geometry>
                      <plane>
                      <normal>0 0 1</normal>
                      <size>100 100</size>
                      </plane>
                  </geometry>
                  <material>
                      <ambient>0.8 0.8 0.8 1</ambient>
                      <diffuse>0.8 0.8 0.8 1</diffuse>
                      <specular>0.8 0.8 0.8 1</specular>
                  </material>
                  </visual>
              </link>
          </model>
      </world>
  </sdf>


保存文件，导航到保存文件的目录，然后启动模拟器gazebo: gz sim building_robot.sdf

rviz:一个三维可视化显示平台。

下面介绍一些命令的使用

ros2 run rviz2 rviz2  #打开软件
ros2 run rviz2 rviz2 -d (放置.rviz的路径)   #这样就能打开rviz的配置页面

RQT：可视化模块化工具

保存文件，导航到保存文件的目录，然后启动模拟器gazebo: gz sim building_robot.sdf

rviz:一个三维可视化显示平台。

下面介绍一些命令的使用

ros2 run rviz2 rviz2 #打开软件
ros2 run rviz2 rviz2 -d (放置.rviz的路径) #这样就能打开rviz的配置页面

RQT：可视化模块化工具

后面在开发无人机仿真的时候会着重讲这些可视化软件的使用。感兴趣的UU们点个关注。
