# S32K3学习笔记—S32K3之Gpt、Dio、Platform

1.前言

​ 本文是在S32K324上在两个核上分别注册一个定时器中断,在每个定时器中断里面翻转一个IO。用这个简单功能来记录Port、Dio、Platform、Gpt、Ecuc等模块的配置,这些模块都很基础,就简单记录了

2.原理

​ 2.1 Port模块主要是分配 每个Pin的属性,主要是输出输入、默认高低低电平、功能复用等

​ 2.2 Dio模块主要是配置Id (0 - 15)

​ 2.3 platform模块主要是对中断的使能,注册回调,监控等功能。

​ 2.4 Gpt模块主要是配置定时器,选择不同的定时器种类等

3.EB配置

3.1 ECUC模块

image-20231105061950169

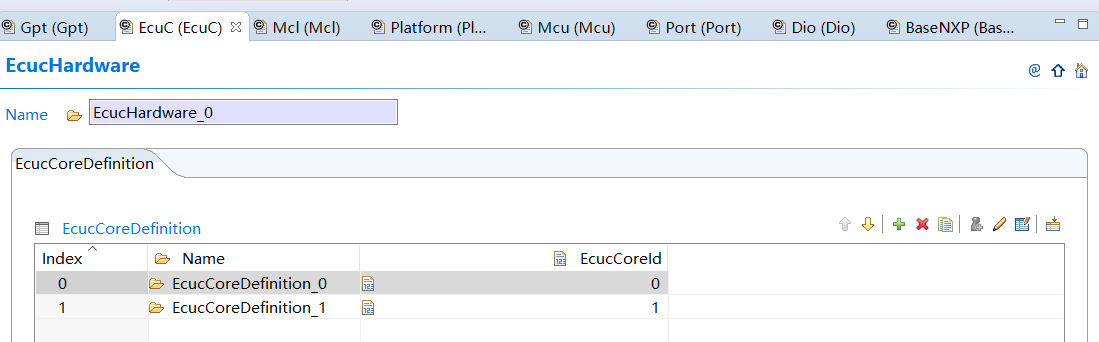

​ 1.定义两个核ID

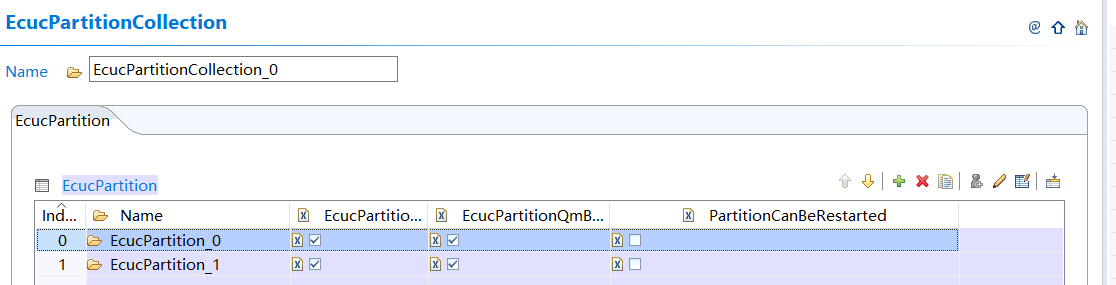

image-20231105062041811

​ 1.定义两个分区

3.2 BaseNXP模块

image-20231105061137623

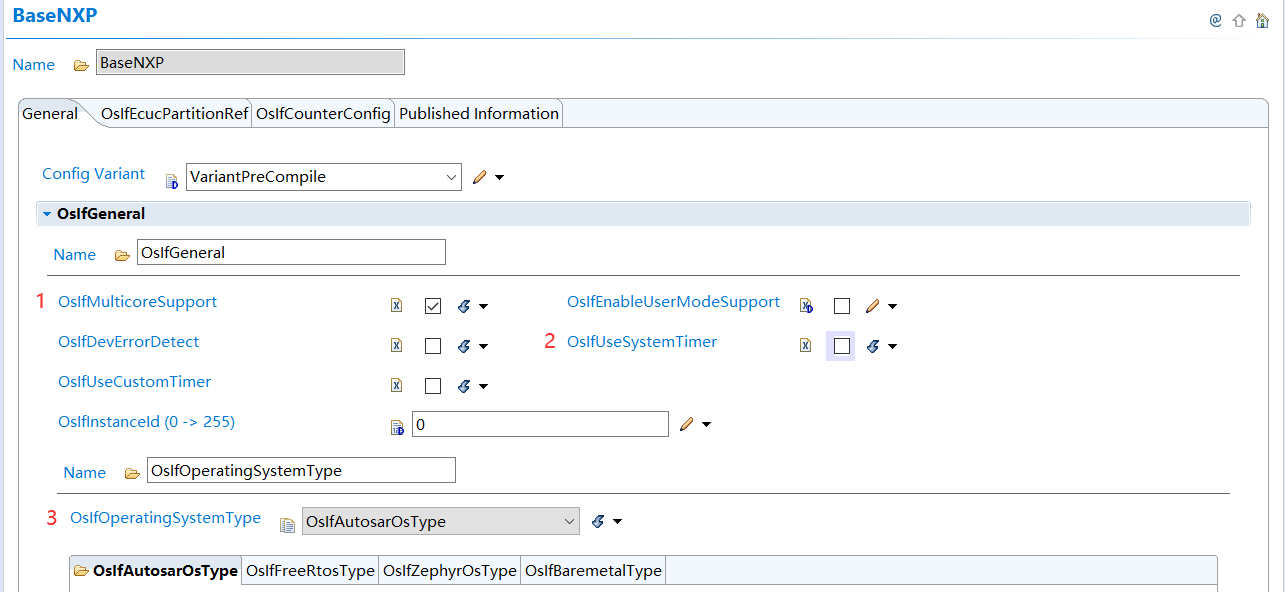

​ 1.使能多核支持

​ 2.前面文章提到SystemTick给到OS使用,所以此处失能

​ 3.选择AutosarOs类型

image-20231105061429469

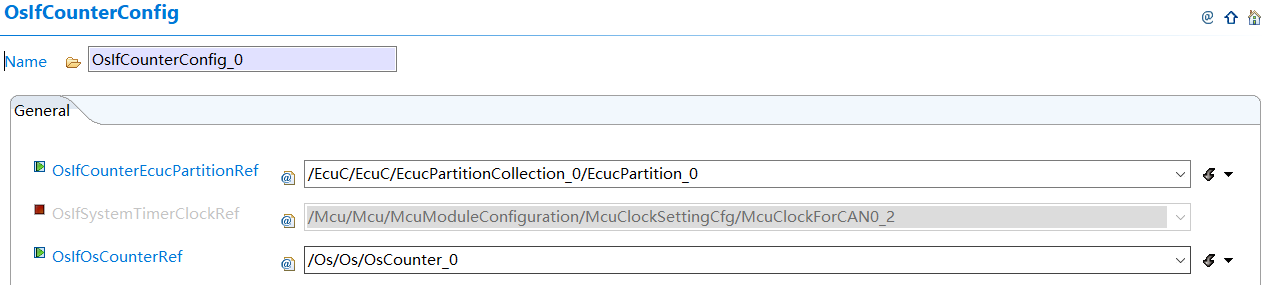

​ 此处配置OS的计数参考

3.3 OS模块

image-20231105062247301

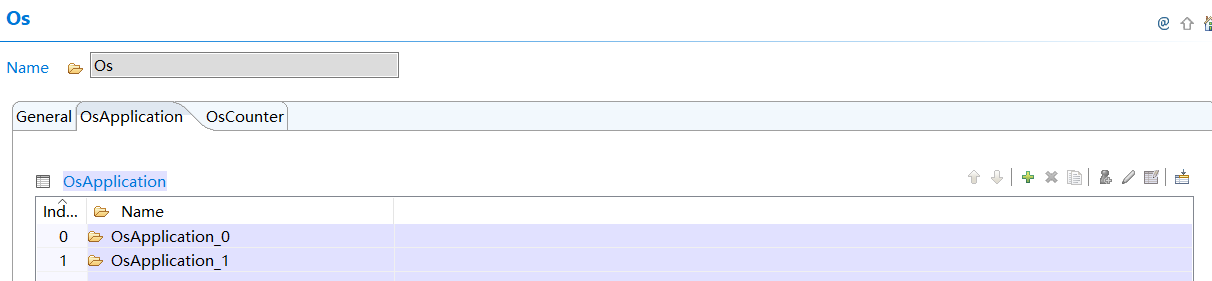

​ 1. AUTOSAR操作系统必须能够支持一组操作系统对象(任务、中断、警报、挂钩等),这些对象构成一个有凝聚力的功能单元。此对象集合称为操作系统应用程序

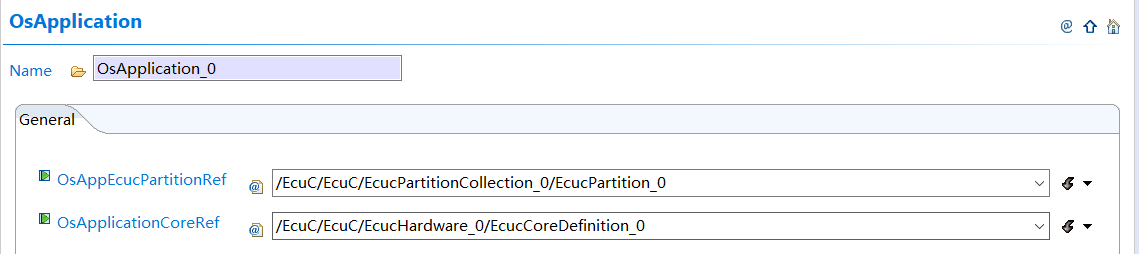

image-20231105134059170

​ 1.分别在OsApplication_0、OsApplication_1中选择Ecuc的分区参考和core参考

3.4 Port模块

image-20231105114546813

​ 1.这些特殊的Pin是用于PE debug和一个MCU复位引脚,保持默认配置就行

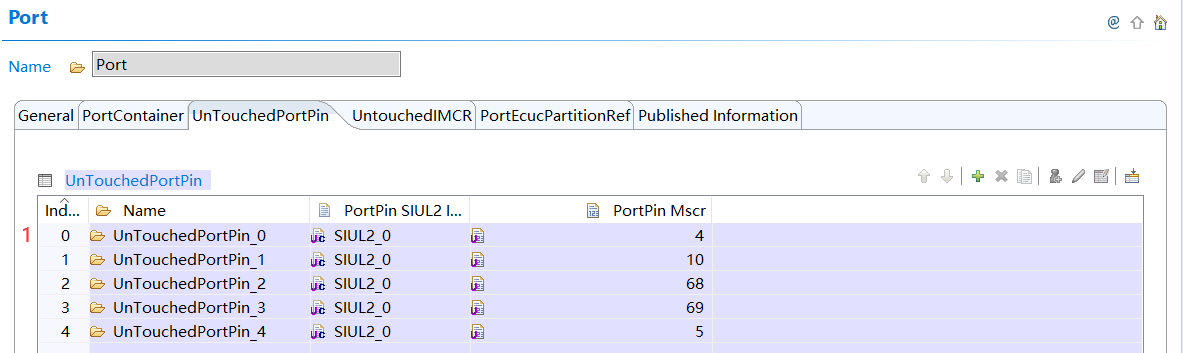

​ 1.对于没用到的Pin做一个输入IO 且 默认拉低

​ 2.这些General都是失能一些API,失能某些功能,具体按需求勾选

​ 3.多核支持失能,两个核都需要分配PORT

image-20231105063317441

​ 1.将Port驱动映射到两个Ecuc分区

image-20231105063819143

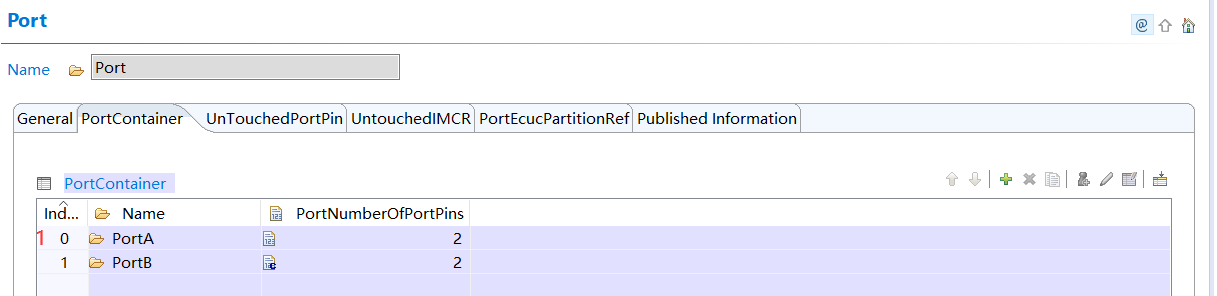

​ 1.可以按照Portx来分这些所有的port,为了好修该,我们可以将所有的Port都分配出来

image-20231105064306015

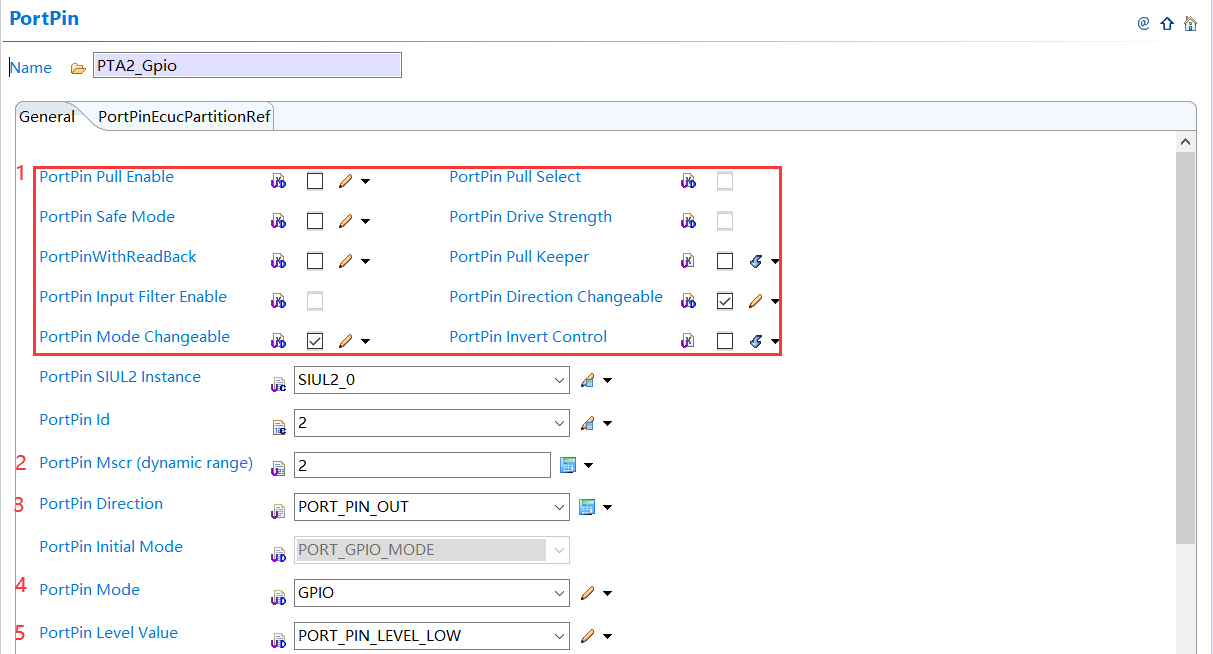

​ 1.对于上拉、下拉、模式可变等根据实际需求来配置

​ 2. 用于指定端口配置寄存器:SIUL I/O引脚多路复用信号配置寄存器(MSCR编号)

​ 3.确定是输出方向还是输入方向

​ 4.模式选择,如GPIO、ADC、CAN_TX等

​ 5.默认输出电平状态

image-20231105113901925

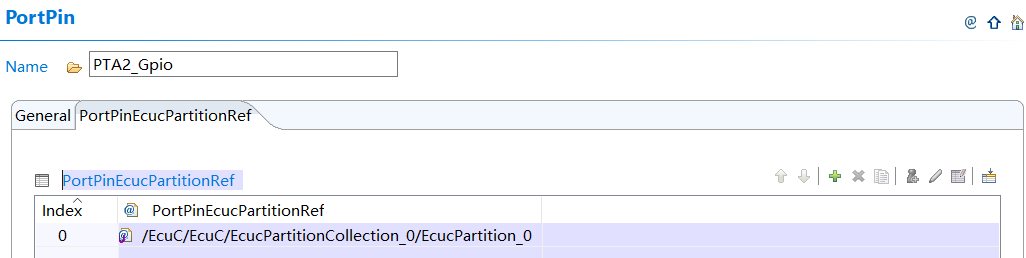

​ 1.将PTA2划分到ECUC_0分区

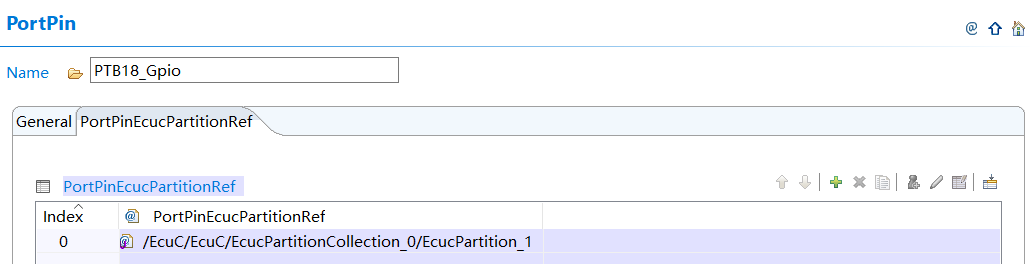

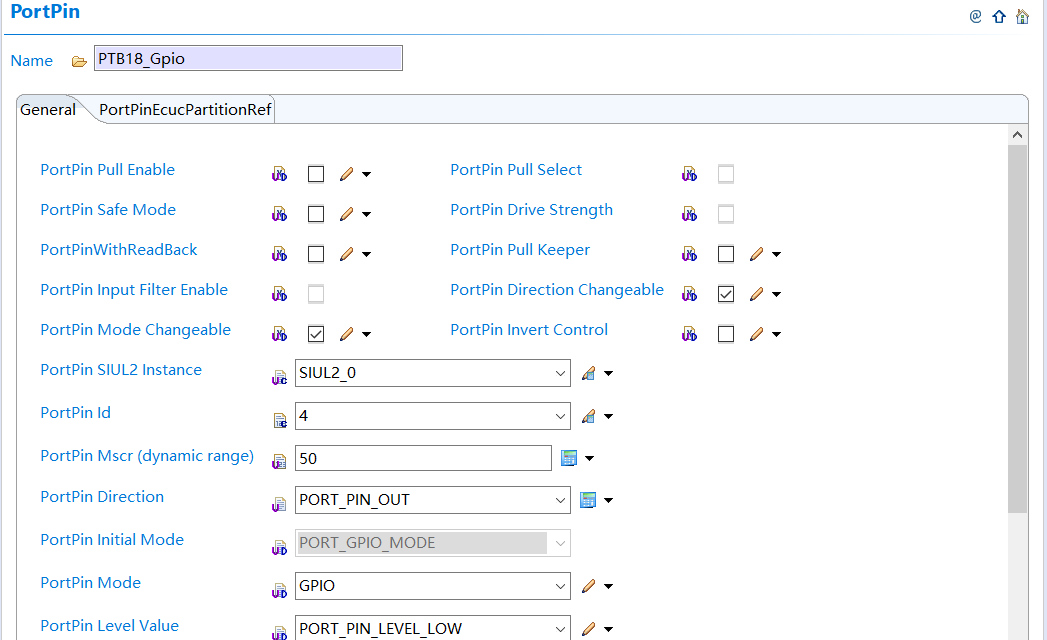

类似的,我们将PTB18注册到核1上

image-20231105113601256

image-20231105113804923

​ 至此,Port模块就配置完成了。在实际项目中,我们需要配置很多个Port,在配置的时候注意区分一下主核还是从核。可以将所有的IO都加到PortContainer 里面,对于后续改版会比方便,没用的到Pin默认输入模式,低电平。

3.5 Dio模块
image-20231105115229573

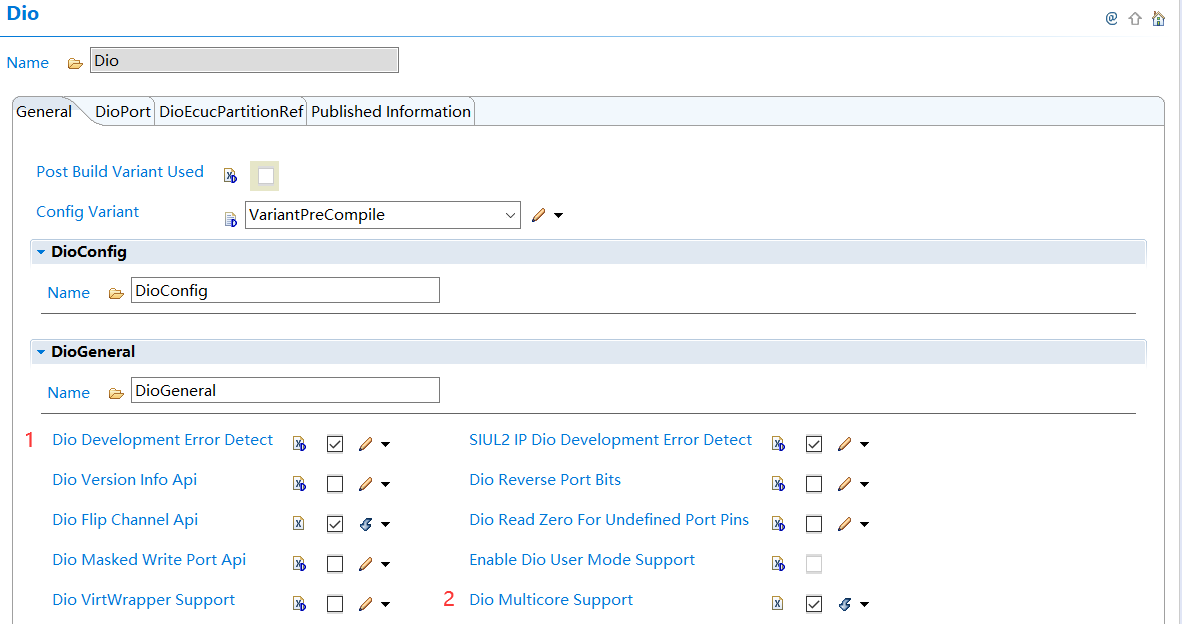

​ 1.使能API和一些同意功能,按需求开启

​ 2.使能多核支持

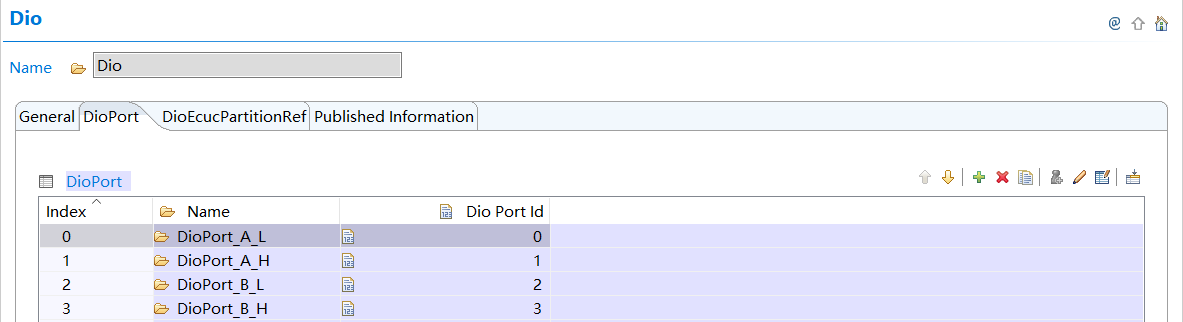

image-20231105115342927

​ 1.PortA(0 - 15) – DioPor_A_L 、 PortA(16 - 31) – DioPor_A_H。其他的PortB等都依次增加16,直至最后一个PortPin Mscr ,其Id范围必须在0 - 15

image-20231105115717513

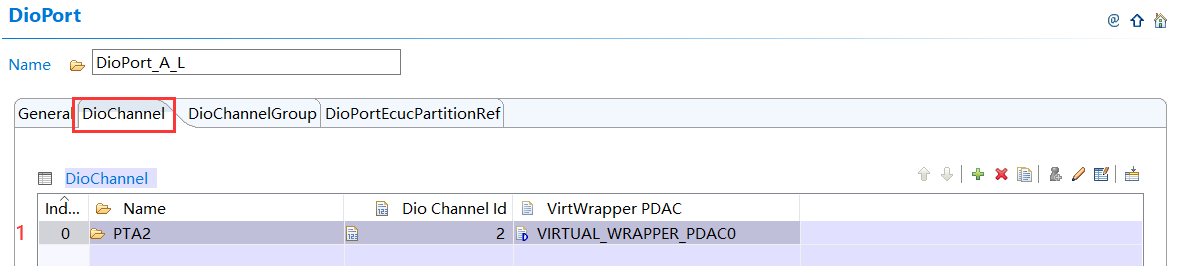

​ 1.例如PTA2 其PortPin Mscr 为2,所以放在DioPor_A_L,其ID为2

image-20231105120024602

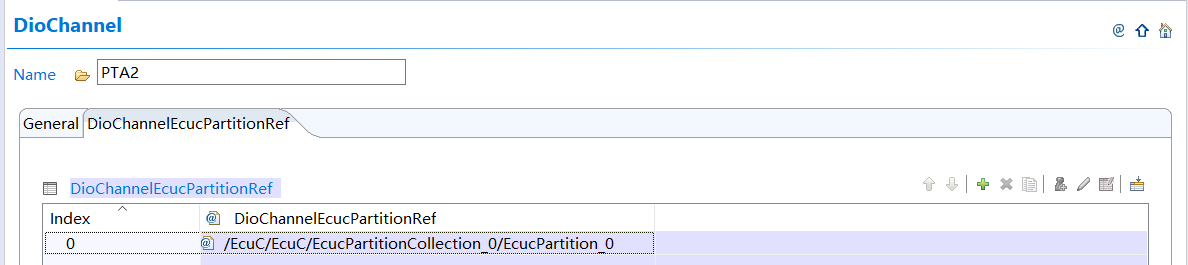

​ 1.资源分配到核0

类似的,我们在核1注册另外一个Dio

image-20231105120157109

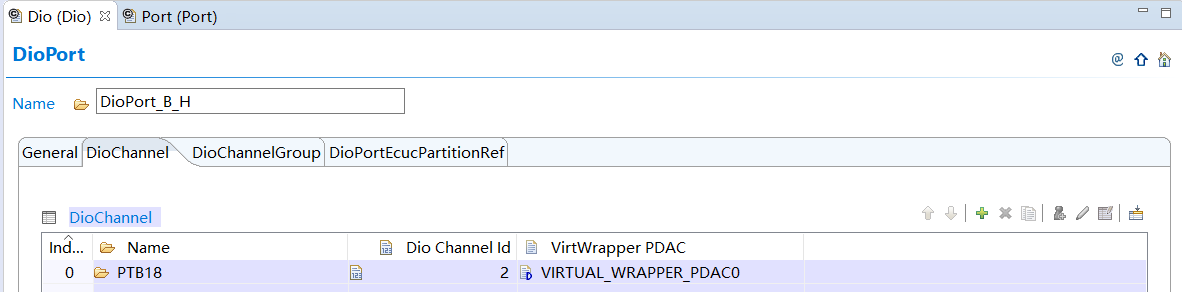

​ 1. PTB18的PortPin Mscr 为50 , 所以其Id = 50 - (16 * 3) = 2

image-20231105120349471

​ 1.资源分配到核1

​ 至此,Dio模块也是配置完成,和Port相似,我们可以将所有的分组都加上,方便后期修改

3.6 Platform模块

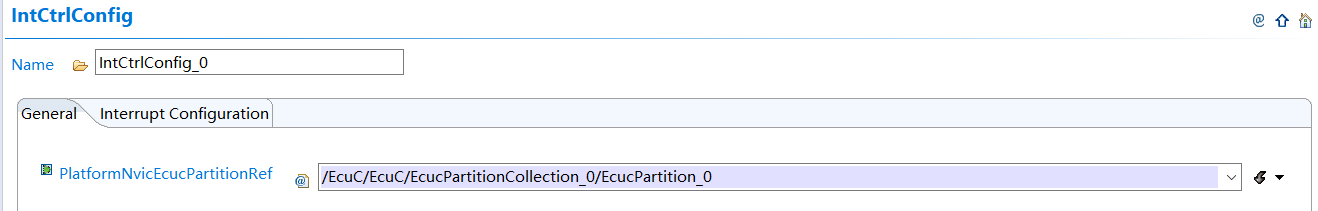

image-20231105122354591

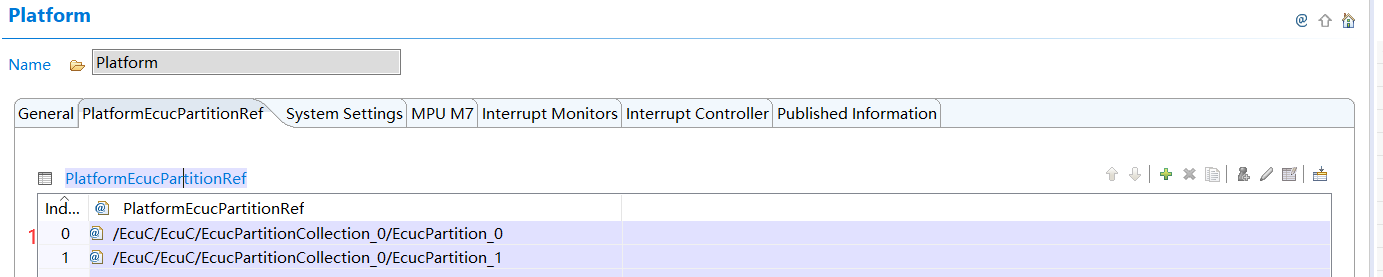

​ 1. 分区参考,应用Ecuc中的两个分区,可以将不同中断绑定到不同的核

image-20231105120717318

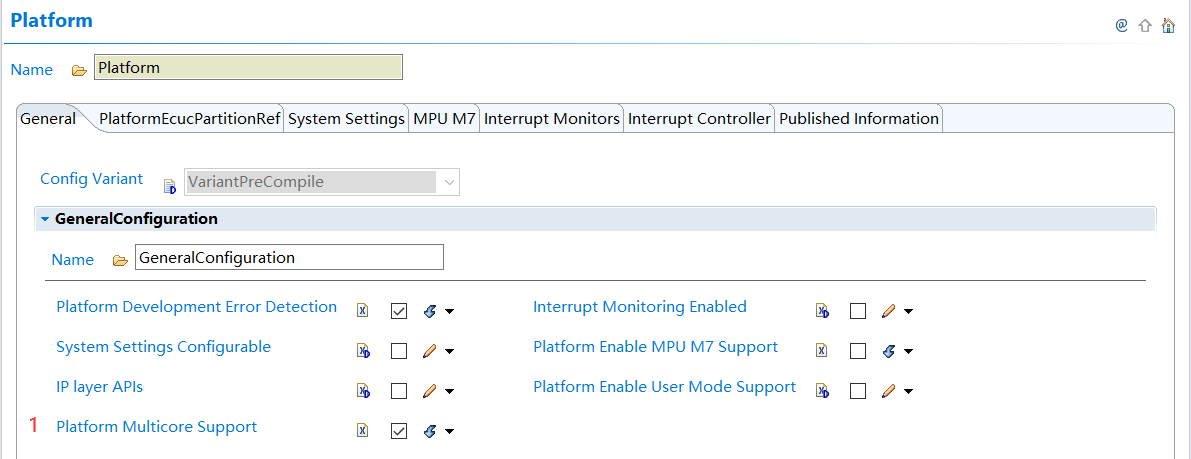

​ 1.使能多核支持,其他的API和通用功能按需求使能

image-20231105120827399

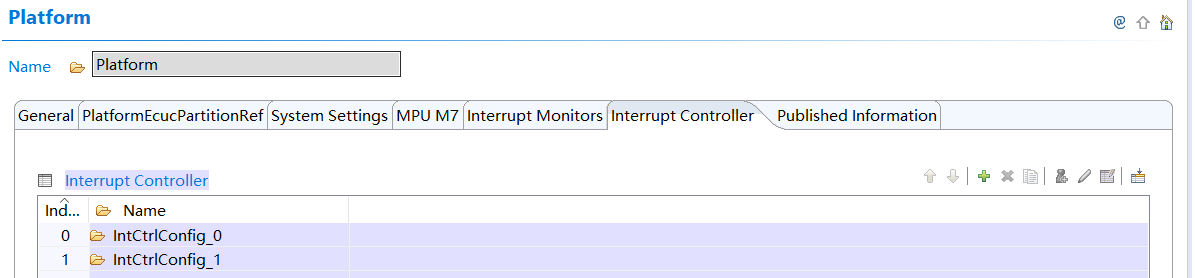

​ 1.我们在此注册两个中断向量表

image-20231105120934030

​ 1.将向量表分别定义到两个分区

image-20231105122019635

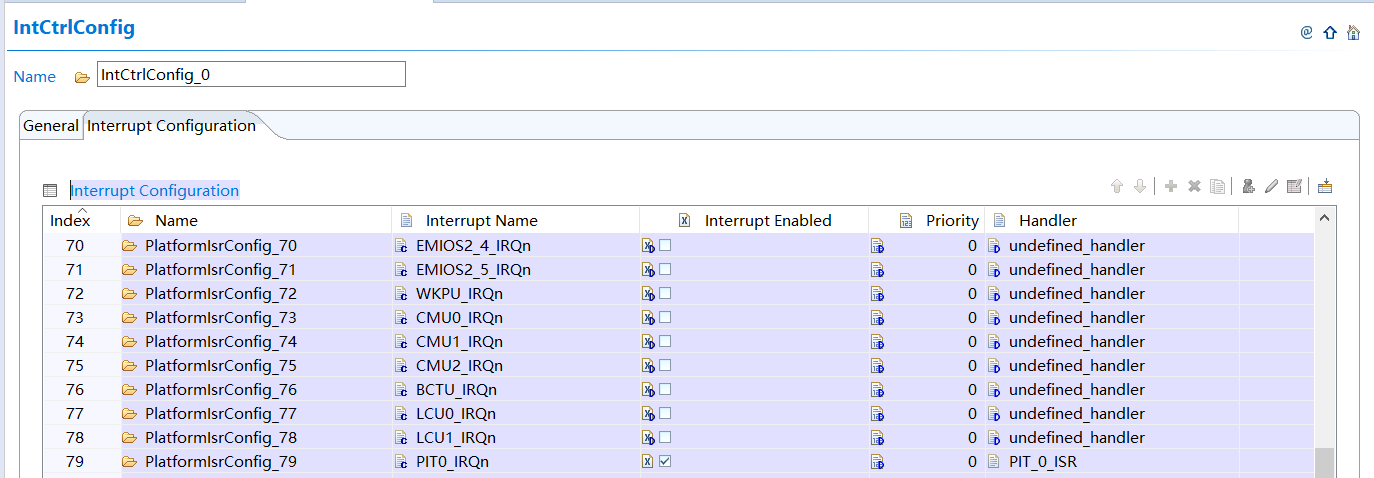

​ 1.先使能中断,在注册中断回调函数,函数名字不是随便的,可以去对应的模块的XX_Ip.h中找

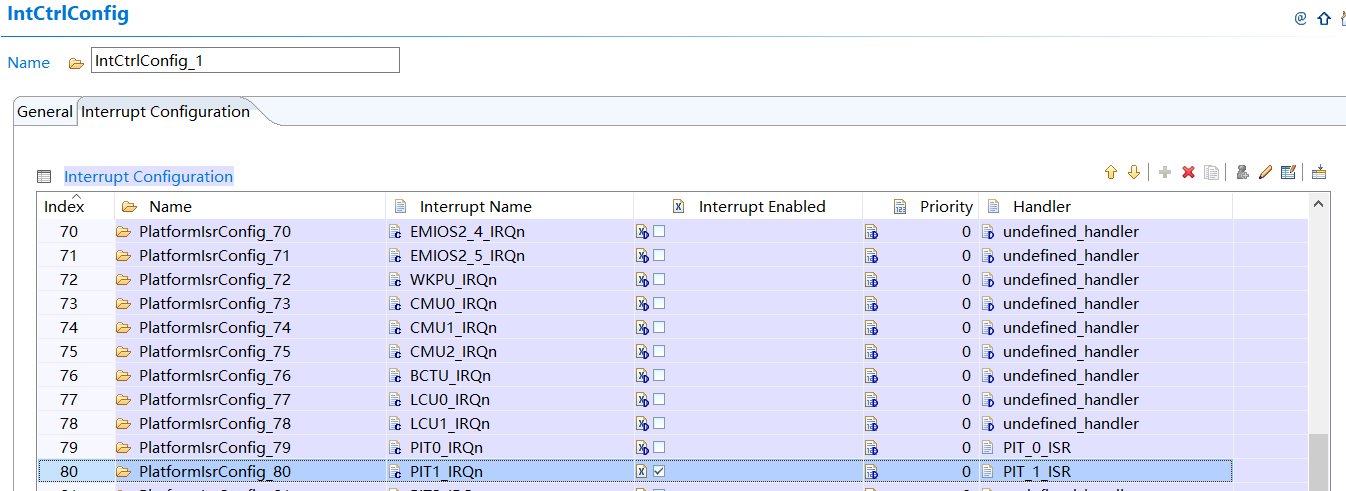

类似的,我们可以在另一个核注册PIT1

image-20231105122239371

3.4 Gpt模块
image-20231105122909623

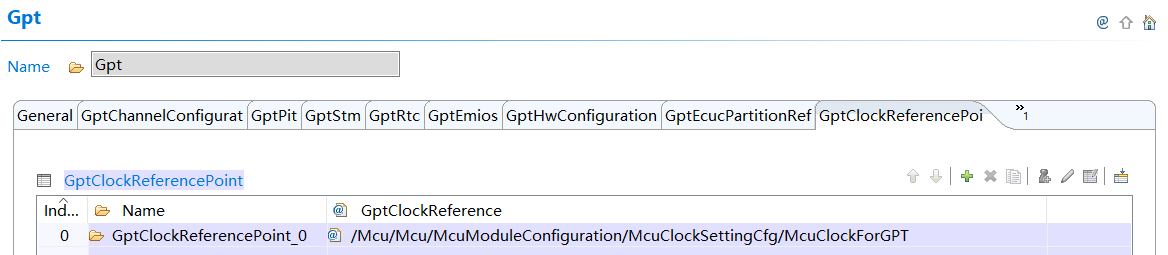

​ 1.此处的时间参考点是MCU那边配置的,供外部模块使用,MCU详细配置可参考:S32K3学习笔记—S32K3之MCU模块-CSDN博客

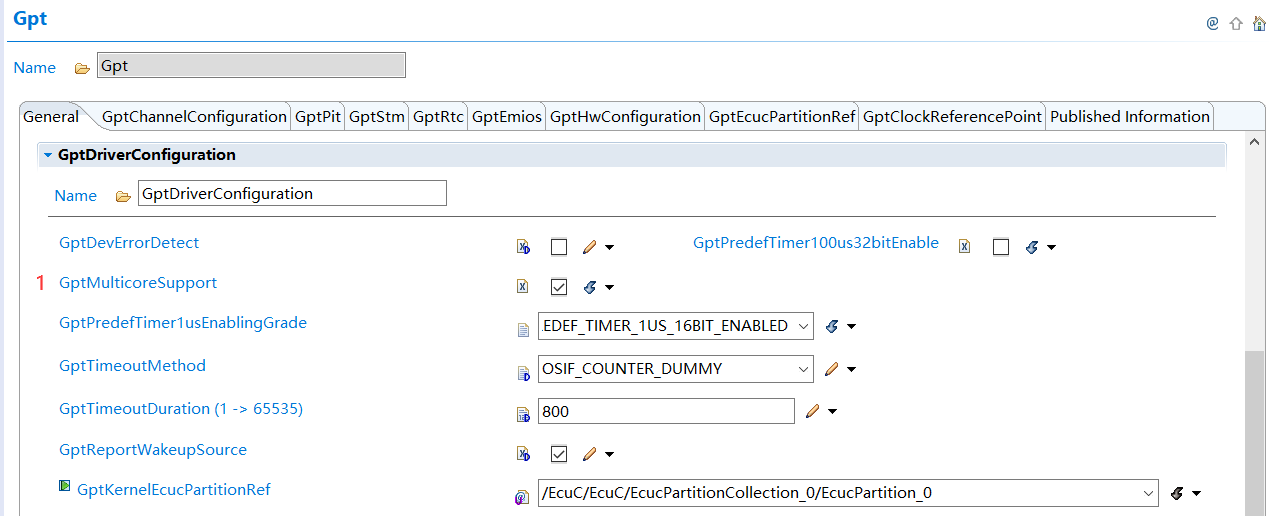

image-20231105123401241

​ 1.使能多核配置,其他配置项按照需求使能

image-20231105123548108

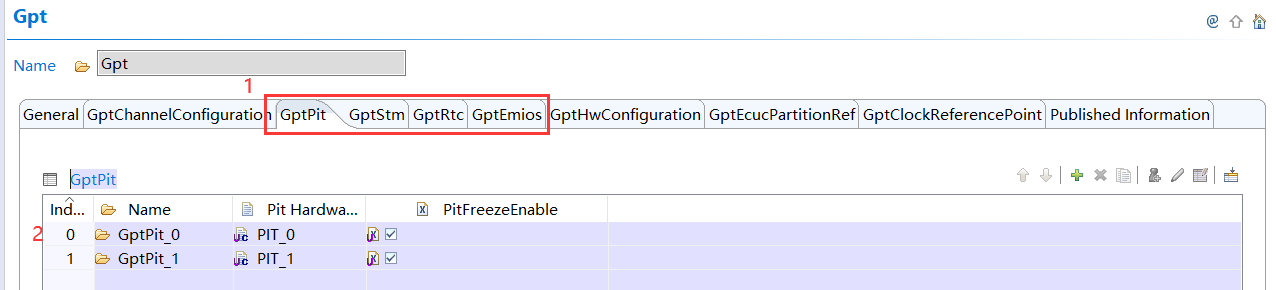

​ 1.可以看出能支持定时器配置的有pit、stm、rtc、emios,此处只用到Pit定时器,其他的几种也是可以选择的

​ 2.新增两个Pit通道,每路Pit有5个通道,此处用Pit0、Pit1的通道0

image-20231105124033492

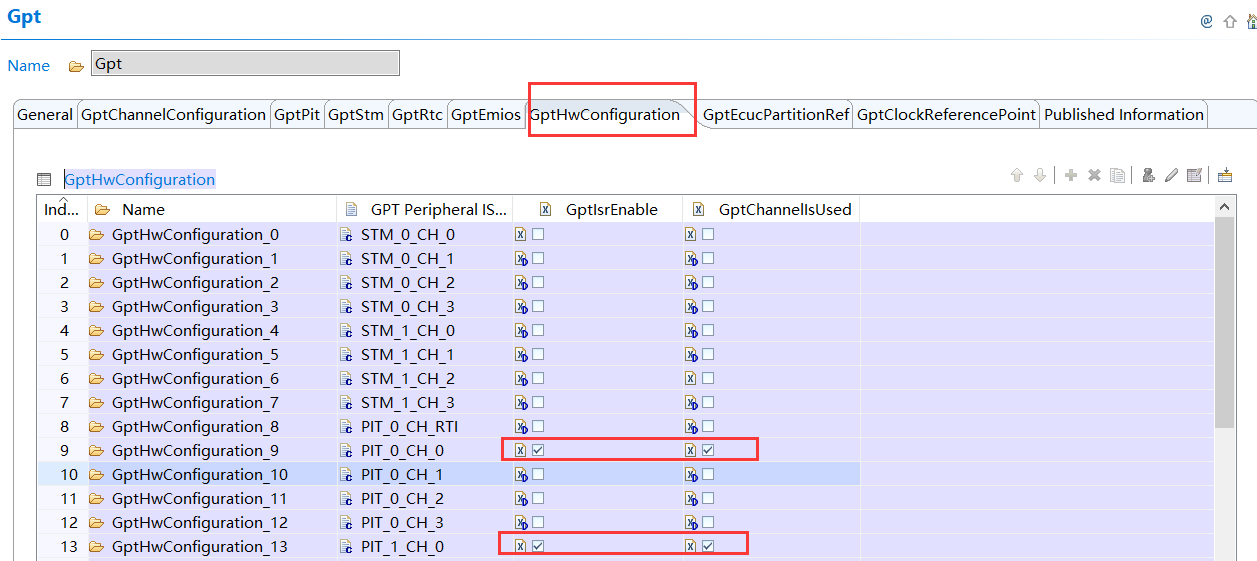

​ 1.硬件配置这需要使能中断和通道是否需要使用

image-20231105124217021

​ 1.配置两个通道,并且分配到不同的核
image-20231105124515326

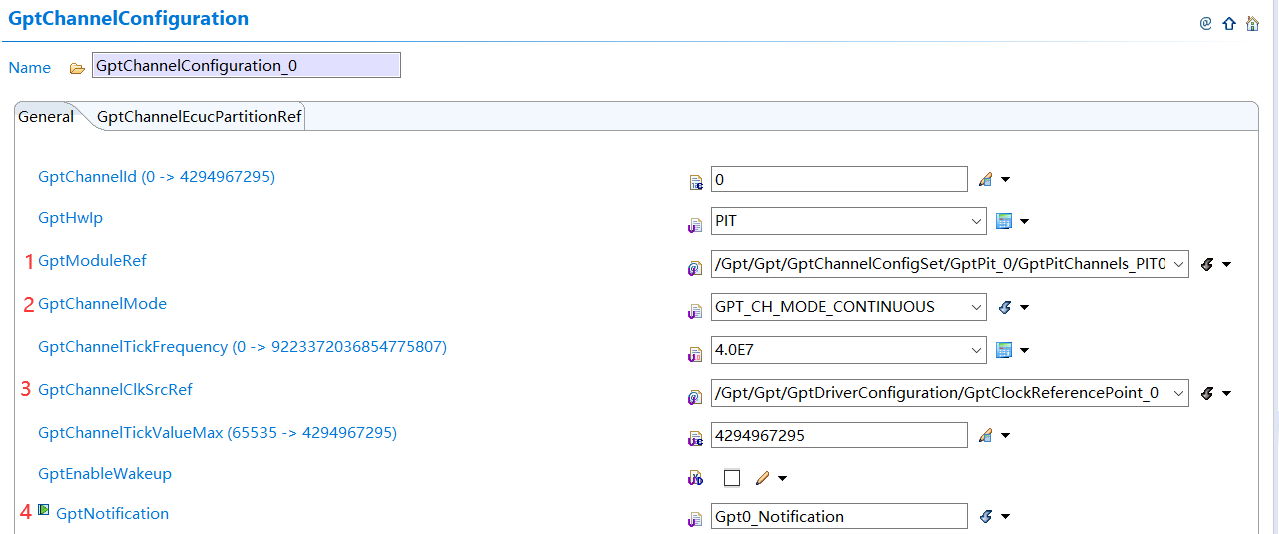

​ 1.选择通道

​ 2.选择连续触发的方式

​ 3.选择时钟参考

​ 4.注册回调函数,此函数需要在工程里面手动注册

image-20231105130047762

​ 1.将此GPT分配给核0

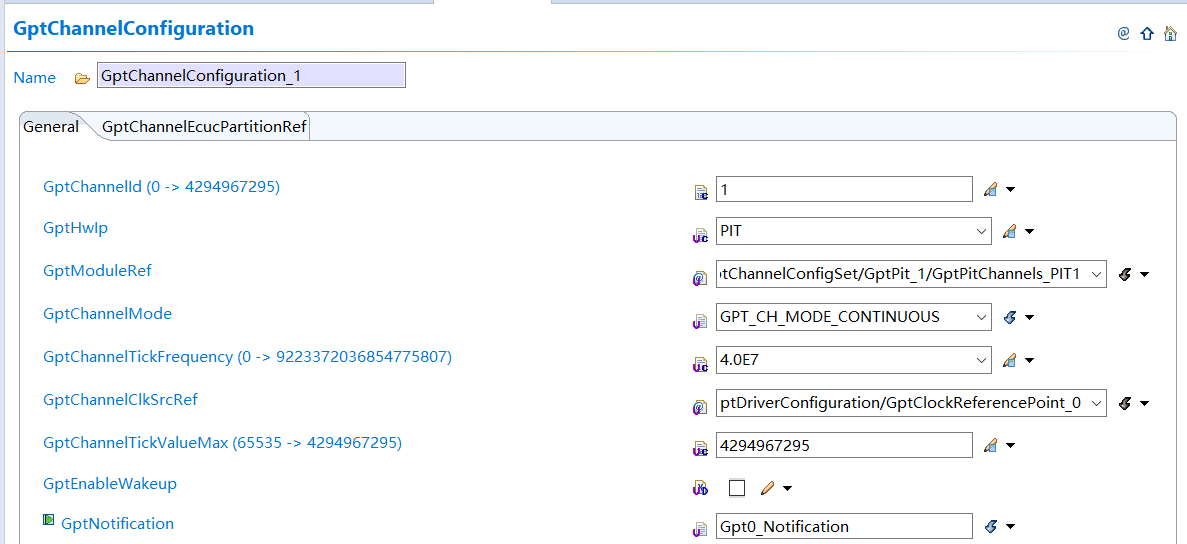

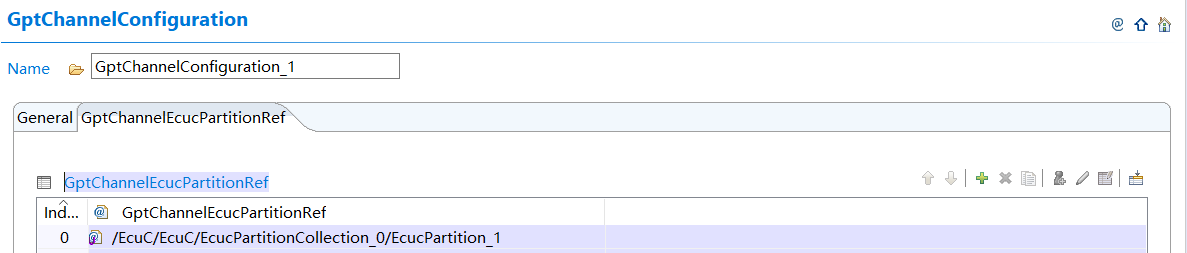

类似的,可以注册两外一个Gpt通道到核1

image-20231105130205715 image-20231105130219928

至此,EB里面对MCAL的配置就基本完成,后续需要将代码集成到工程里面调试

4.代码调试

​ 分别在main_c0 和 main_c1注册两个回调函数

/**
* @brief        Gpt notification called by the configured channel periodically
* @details      Used to blink a led
*/
void Gpt0_Notification(void)
{
    Dio_FlipChannel(DioConf_DioChannel_PTA2);
}


/**
* @brief        Main function of the example
* @details      Initializes the used drivers and uses the Gpt
*               and Dio drivers to toggle a LED periodically
*/
int main_c0(void)
{

    /* Init clock */
#if (STD_ON == MCU_PRECOMPILE_SUPPORT)
    Mcu_Init(NULL_PTR);
#else
    Mcu_Init(&Mcu_Config_VS_0);
#endif

#if (STD_ON == MCU_INIT_CLOCK)
    /* Initialize the clock tree and apply PLL as system clock */
    Mcu_InitClock(McuClockSettingConfig_0);

#if (STD_OFF == MCU_NO_PLL)
    while ( MCU_PLL_LOCKED != Mcu_GetPllStatus() )
    {
        /* Busy wait until the System PLL is locked */
    }
    Mcu_DistributePllClock();
#endif

    Mcu_SetMode(McuModeSettingConf_0);

#else
    #error "The Mcu Init Clock API should be enabled from the Mcu driver"
#endif

    /* Initialize all pins using the Port driver */
#if (STD_ON == PORT_PRECOMPILE_SUPPORT)
    Port_Init(NULL_PTR);
#else
    Port_Init(&Port_Config_VS_0);
#endif

    /* Initialize Platform driver */
    Platform_Init(NULL_PTR);

    /* Initialize the high level configuration structure of Gpt driver */
#if (STD_ON == GPT_PRECOMPILE_SUPPORT)
    Gpt_Init(NULL_PTR);
#else
    Gpt_Init(&Gpt_Config_VS_0);
#endif

    /* Start the Gpt timer */
    Gpt_StartTimer(GptConf_GptChannelConfiguration_GptChannelConfiguration_0, 20000000U);

    /* Enable the Gpt notification to get the event for toggling the LED periodically */
    Gpt_EnableNotification(GptConf_GptChannelConfiguration_GptChannelConfiguration_0);

	for(;;)
	{
		/* do nothing */
	}


    return (0U);
}
/**
* @brief        Gpt notification called by the configured channel periodically
* @details      Used to blink a led
*/
void Gpt1_Notification(void)
{
     Dio_FlipChannel(DioConf_DioChannel_PTB18);
}


/**
* @brief        Main function of the example
* @details      Initializes the used drivers and uses the Gpt
*               and Dio drivers to toggle a LED periodically
*/
int main_c1(void)
{

    /* Initialize all pins using the Port driver */
#if (STD_ON == PORT_PRECOMPILE_SUPPORT)
    Port_Init(NULL_PTR);
#else
    Port_Init(&Port_Config_VS_0);
#endif

    /* Initialize Platform driver */
    Platform_Init(NULL_PTR);

    /* Initialize the high level configuration structure of Gpt driver */
#if (STD_ON == GPT_PRECOMPILE_SUPPORT)
    Gpt_Init(NULL_PTR);
#else
    Gpt_Init(&Gpt_Config_VS_0);
#endif

    /* Start the Gpt timer */
    Gpt_StartTimer(GptConf_GptChannelConfiguration_GptChannelConfiguration_1, 20000000U);

    /* Enable the Gpt notification to get the event for toggling the LED periodically */
    Gpt_EnableNotification(GptConf_GptChannelConfiguration_GptChannelConfiguration_1);

	for(;;)
	{
		/* do nothing */
	}

    return (0U);
}
