霍尔传感器磁极的磁场强度计算

     霍尔传感器是磁传感器，都会搭配磁铁去使用。我们知道磁铁越靠近磁极，磁性越强。磁场强度呈发射状态。所以，磁场状态的专有名词“磁场梯度”

     工作磁钢和霍尔开关间的运动方式有：(a)对移；(b)侧移；(c)旋转；(d)遮断。

      为了使开关以最佳状态工作，必须保证磁通量线以垂直的方式横越有效面积，并且必须在横越时具有正确的极性。若不垂直，则应求出其垂直分量来计算被测磁场的磁感应强度值。尺寸极小的情况下，多点位检测磁场强度，通过计算，得到磁场的分布状态和霍尔输出电压值。

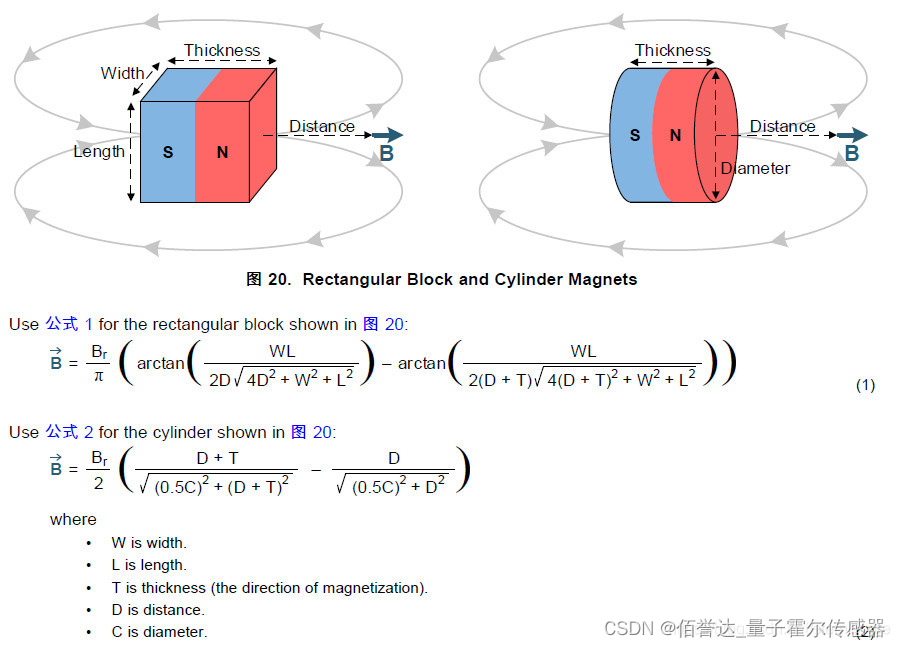

其中，磁场强度的计算公式如下。

磁铁一般以圆形SN极为主。
