SIMPLIS是一款专注于开关电源系统仿真的高速仿真工具，相比SPICE类软件，其速度可提升10到50倍。SIMPLIS通过分段线性建模技术实现高效仿真，支持Transient、POP和AC分析，适用于复杂拓扑结构的开关电路设计。文中还讨论了运放的零极点补偿、相位裕度和建立时间之间的关系，以及在电源系统稳定性分析中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

软件

simetix和simplis是集成在一个软件里的两个仿真引擎。 simetrix本质就是spice基础的仿真软件,可精确仿真舜态。
而SIMPLIS对非线性器件采用分段线性建模,将一个完整的系统定义为线性电路拓扑的循环序列,以描述开关电源系统中半导体器件的开关特性。因此可以取得很高的速度,同样硬件配置下,其仿真速度比SPICE类软件快10到50倍,这一特点是SIMPLIS在工程应用中尤其是电源行业里与其他仿真软件竞争的优势所在。

simplis

参考：SIMPLIS官方文档链接

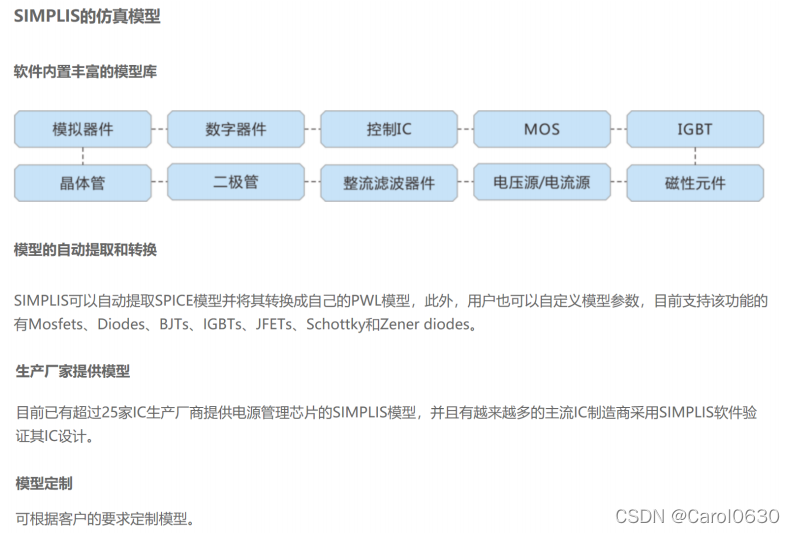

在这里插入图片描述

参考：入门宝典: simetrix/simplis仿真软件
参考：课程文档
第一部——基于Simplis的开关电源仿真设计
第二部——开关电源环路分析与补偿设计与应用
第三部——基于Simplis的开关电源转换器/控制器建模设计与应用

SIMPLIS三种分析模式
1、Transient分析：
基于分段线性建模技术，时域仿真速度非常快，本质上没有不收敛的情况，可用于仿真各种复杂拓扑结构的开关电路。
2、POP分析：
periodic Operating Point分析，即周期性工作点分析，由于开关电路是周期性开关工作的，我们常常要观察电路稳定工作时的状态，通过POP分析可以很快找到电路的稳定工作点，不需要进行长时间的时域仿真来达到稳态，可用于负载动态响应，输出纹波，开关过程等的仿真。
3、AC分析：
模拟实际硬件电路的扫频测量方式，不需要平均建模，通过结合POP分析，先找到电路的直流工作点，再在直流工作点上进行小信号分析，得到其Bode Plot等频率特性曲线，用于整个电源系统的环路稳定性分析。
在这里插入图片描述
