【网络层/TP 传输层】

CAN-TP 层位于 UDS诊断层和CAN Driver层中间，主要作用是当CAN数据长度超过8Byte（CAN-FD为64Byte）时，对CAN数据进行分包和解包。 通信方面包含时间管理和错误处理。

一．网络层协议的数据单元

N_PDU ：
{ 1）N_AI：隐含源地址，目标地址和寻址方式信息。

2）N_PCI：用于标识N_PDU类型：单帧，第一帧，连续帧和流控制帧。

3）N_Data： 包含应用层协议控制信息A_PCI和A_DATA。
}

二． 网络TP层的服务结构

A. 请求服务（Request）：用于向网络层传递控制报文信息及要发送的数据，应用于更高层或应用层。如tester向ECU发出数据。应用层-》 传输层

B. 指示服务（Indication）：用于向更高层或应用层传递状态信息及接收到的数据，应用于网络层。如ECU收到了tester的数据，传至应用层。 传输层-》应用层

具体说来，Indication前端应该执行的是底层传入数据的处理函数，即读取PDU信息，这一帧具体是SF、FC、CF还是FF。若满足条件，继续向上，即应用层传递。

C. 确认服务（Confirm）：被网络层使用，用于向更高层或应用层传递状态信息。tester收到了ECU方面的数据。传输层-》应用层

具体说来，Confirm和Indication很像的是都是从网络层向应用层传递信息，有何区别呢？

在代码的处理中，Confirm的前端应向底层外发Tx数据或超时处理函数，反馈的信息不需要包含数据。而Indication传递的信息则分为两种，一种包含真实数据，另一种不包含。

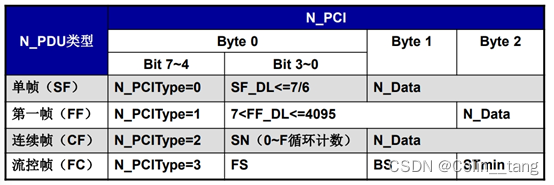

三． 根据ISO-TP中的描述，Can帧主要分四类：

1） 单帧(Singal frame, SF)： 第一个字母总是0，

2） 首帧(First frame, FF) ：第一个字母总是1，

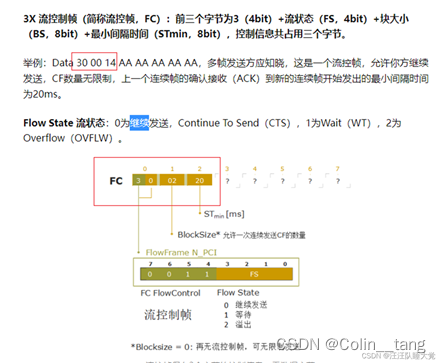

2）流控帧(Flow control frame, FC)

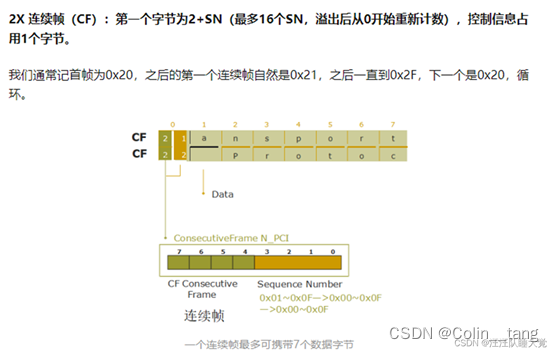

3）连续帧(Consecutive frame, CF)，第一个字母总是2，

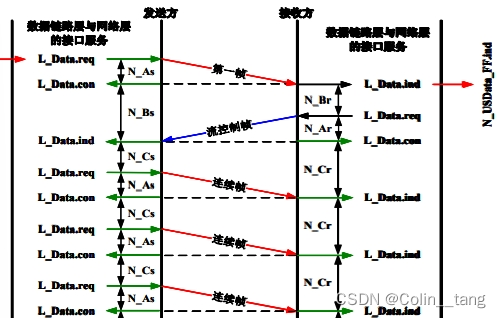

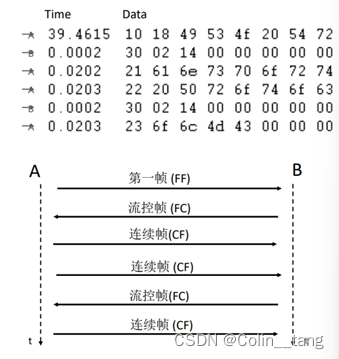

多帧时序如下：

1. Sender ->发送首帧
2. Receiver ->回复流控帧
3. Sender-> 发送连续帧（根据流控帧确认发送连续帧的间隔和次数）
4. Receiver -> 收到指定数量的连续帧后，再次回复流控帧
5. Sender-> 发送连续帧（根据流控帧确认发送连续帧的间隔和次数）

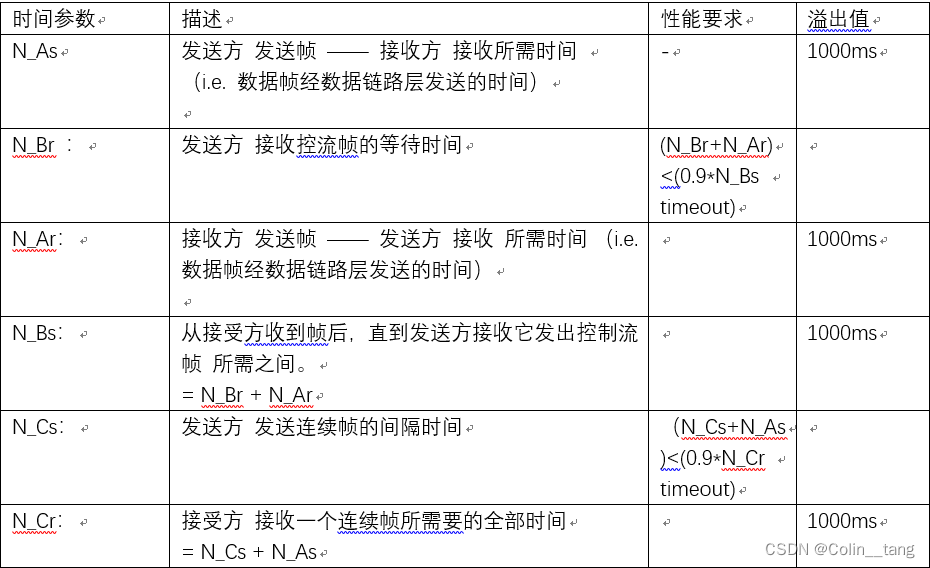

   三．（时间）定时参数： s： sender r： receiver


   四．错误识别处理

   1） SF_DL错误： 首帧的数据长度为0 或者大于7，则会被接收方忽略。
   2） FF_DL错误： 第一帧数据长度不符合规范
   3） CF_SN错误：1) 控制流不限制，SN没有按照顺序，跳了,wrong_sn 2) 控制流限制为2
   4） CF_SN错误：1）控制流限制2，SN没有按照顺序，接受方没有回应，N_Bs超时
   5） FC_FS错误：1）接受方Flow state 非法
   6） FC_N_WFTmax错误：接收方最多连续发送多少个等待FC帧个数，本地变量，仅可以在多包报文发送过程中接收方网络实体中定义，系统初始化时应设置正确，使用这个变量用于避免发送方节点一直处于等待FC状态；

五．非预期报文处理 ？？

非预期帧的处理：在多包报文传输过程中，任何一方接收到的非期望报文（同一个N_AI），网络设计者确定网络采用全双工或半双工，然后依据节点处于接收状态，发送状态及空闲状态时，接收到非预期报文，

网络层的处理方法不同：
◼ 半双工状态，网络层处于发送状态，收到任何数据报文，均忽略；
◼ 全双工状态，除SF和物理寻址的FF外，其它包括功能寻址FF均作忽略处理，且不向上层报告
