寄生电感仿真

1 寄生电感
寄生电感，英文名称：Parasitic inductance. 在PCB的传输线中，任何一段导线等效于1个寄生电阻+1个寄生电感。
在很多时候，高速信号传输以及电源环路等都会对寄生电感有严格的要求，常见的寄生电感条件为：AC 10M 或者100M。
仿真寄生电感软件为：ANSYS 2019R2 下的Q3D组件
2 Slwave 进行PCB导入
打开Slwave软件，选择Tools->Launch PinToPin setup utility

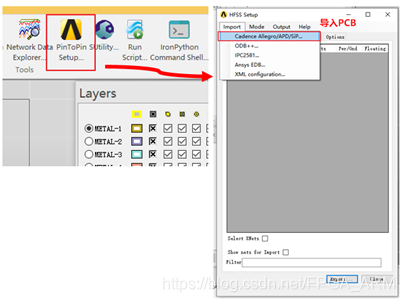

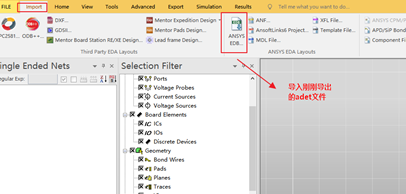

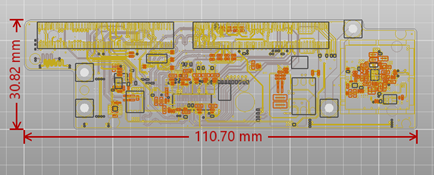

导入PCB文件，File -> Import -> Design;

导入成功后，看到如下提示

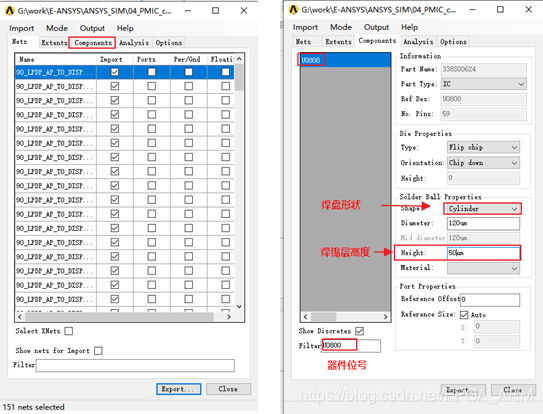

默认焊盘形状有2种：
Cylinder:圆柱体
Spheroid:球状体
常规使用按照圆柱体。
焊锡层高度，一般按照50-100um计算。

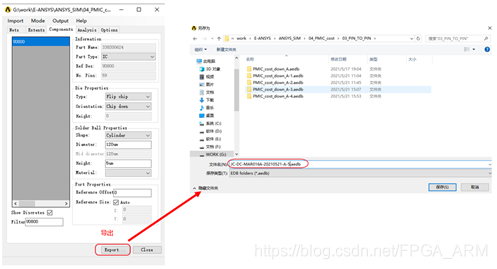

导出PinToPin的后缀为adet的文件。

3 Slwave进行PCB裁剪
用Slwave导入刚刚导出的adet文件，

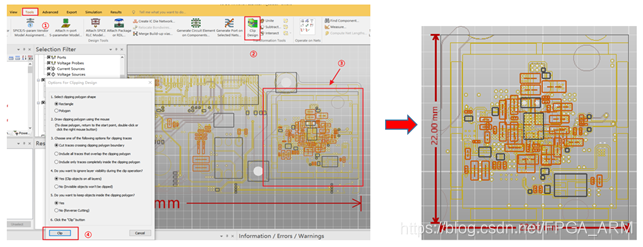

Tools –>Clip Design，进行PCB裁剪。（过大的PCB会导致仿真消耗内存较大，仿真时间过长）

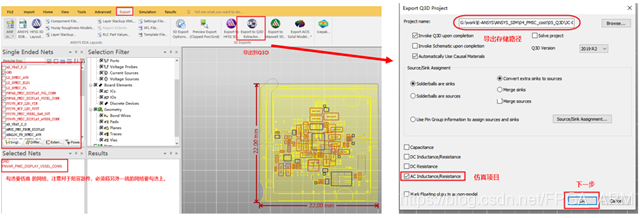

添加仿真网络

此次仿真为IC的C4_GND到输出电容GND的走线寄生电感，所以电容另外一侧的网络也要勾选上。

4 Q3D中配置与仿真

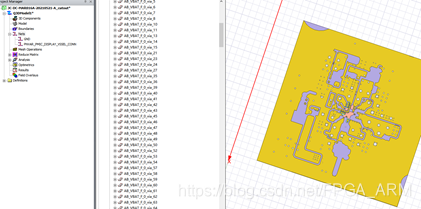

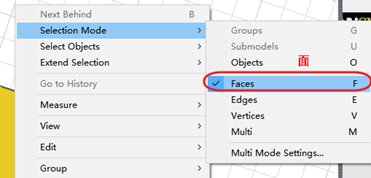

在空白处右键点击，将零件以面呈现。（为下一步设置端口做准备）

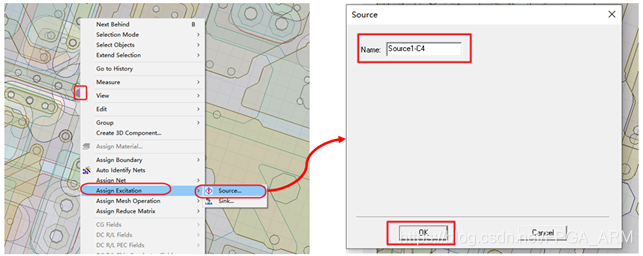

选中要仿真的焊盘分别按照如下操作进行Source和Sink设置。

设置完成

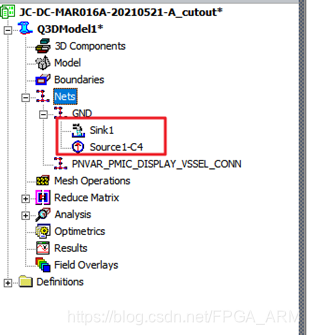

注意：一个NET下面只能存在1个Source和1个Sink

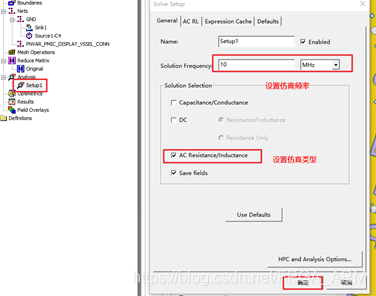

配置仿真参数

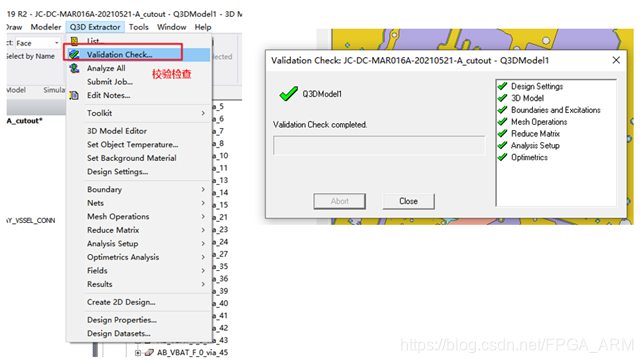

校验检查

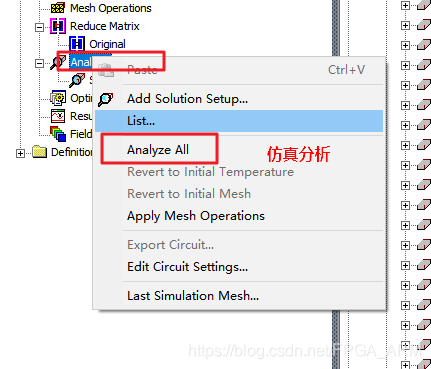

5 运行仿真

6 仿真结果查看

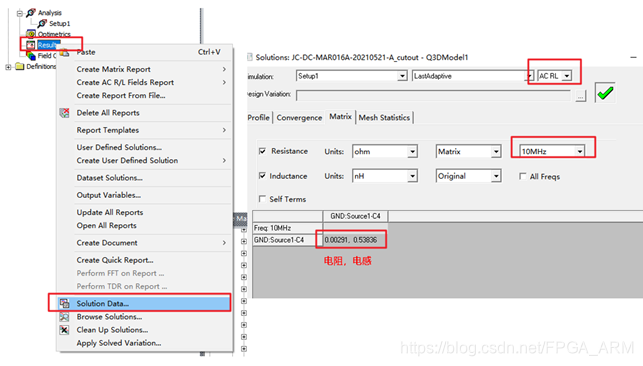

结果中包含线路寄生电阻和寄生电感。如果在配置的时候为扫描的方式，则可以查看多种频率下寄生电感的值。
