电容、电感的瞬态仿真

（1）电容的电压不能突变，电流可以突变。因为电容的电压来自于两个极板上的电荷累积，而电荷的累积需要一些时间，Q=CU。当有直流电压突然加在电容上，会出现电流极大的现象，直到电容电容的电压达到了外部加载电压，充电宣告结束，电流变为0。这也就是电压滞后电流的直观理解。

流过电容的电流 i=C*du/dt，由公式可见，电压不变时，也即du/dt为0时，电容上的电流就是C*0=0；当外部施加高频交流电时，也即du/dt很大时，i=C*du/dt就会很大，也即通交流，阻直流。且交流频率越高，越容易通过。

（2）电感的电流不能突变，电压可以突变。因为电流发生变化时，电感会产生感应电压（也即，反电动势），来抑制电流的变化。也即，电流会滞后于电压。

电感上的电压 u=L*di/dt，。由公式可见，电流变化越快，也即di/dt越大，产生的反电动势u越大。电流不变时，也即di/dt=0时，电感上的反电动势为0，也即等同于一根导线。而电流快速变化时，他会产生巨大的反电动势u=L*di/dt。

电感瞬态仿真：

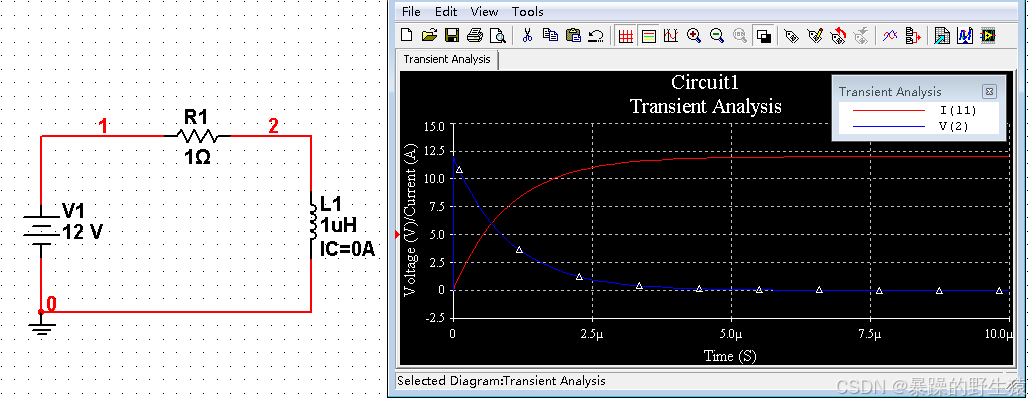

上图是0状态仿真，已设置电感的初始电流为0。顺时针为各个变量的正方向。红色是电流，蓝色是L1的电压，也即上图R1和L1之间的网络标号2的电压。

可见，在t0+时刻，L1的电压为12v，然后慢慢降到0；电流不能突变，从0慢慢增加到了12A。

电流缓慢增大，也即di/dt为正值，那么L1上的感应电压u方向与电流方向一致，都是正方向，从上指向下。

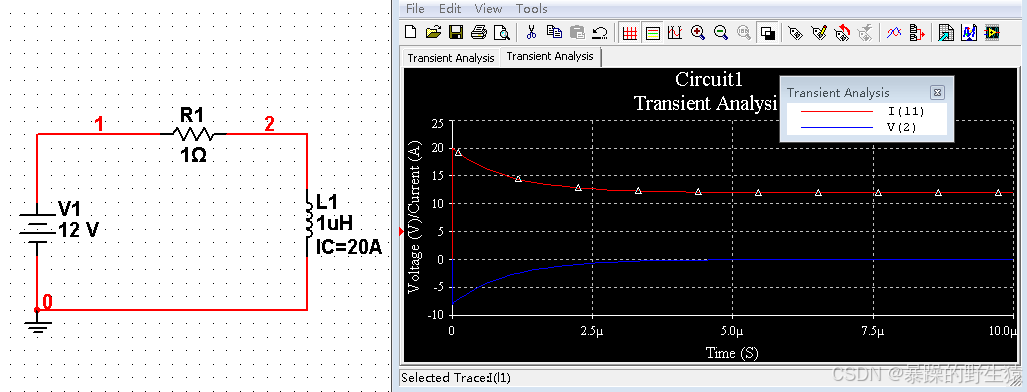

L1的初状态（t0-时刻）的电流为+20A，也即方向向下。仿真发现，在t0+时刻，电流就是从+20A开始，逐步下降过渡到稳态值12A。那么t0+时刻蓝色的电压值-8V是怎么来的？由于电流20A不能突变，那么t0时刻R1的电压就是20A*1Ω=20V，电源电压为12V，流经R1后存在压降，降低了20V，就剩-8V了，也即此刻电感下方的电压0V比上方电压-8V要高。另一个角度，电流在下降，di/dt就是负的，电感上的电压u=L*di/dt就是负的，也即与电流方向相反。

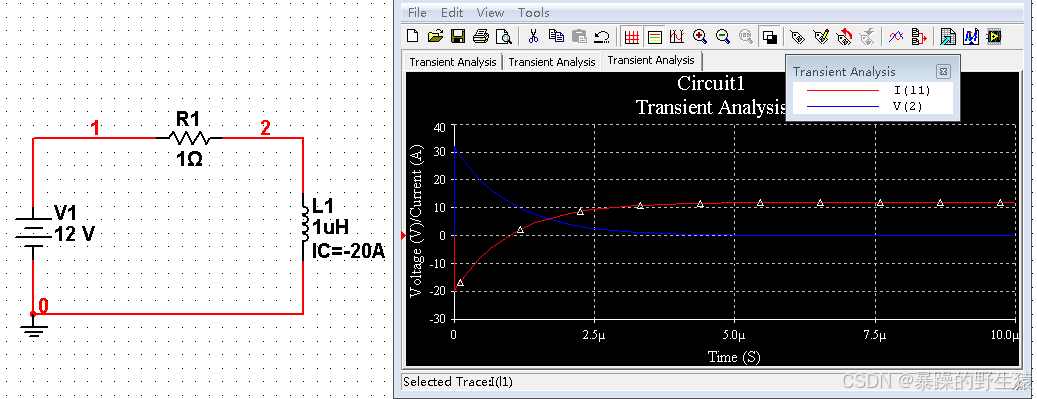

上图中，电感的初始电流设置为-20A，也即初始电流向上。仿真可见，电流从-20A逐步上升到稳态值10A，电压从32V逐步下降为0V。分析与上面同理，电流上升，也即di/dt>0，那么电感上的电压就u=L*di/dt就是+的。上图中，电流在1.2us之前是负的，也即电流是逆时针，1.2us后是顺时针。也即，在1.2us之前电感是个比电源还强大的电源，而且两者电压方向相反，电感的释放的电流直接给电源造成了电流反灌。

下面再来几个交流的例子：

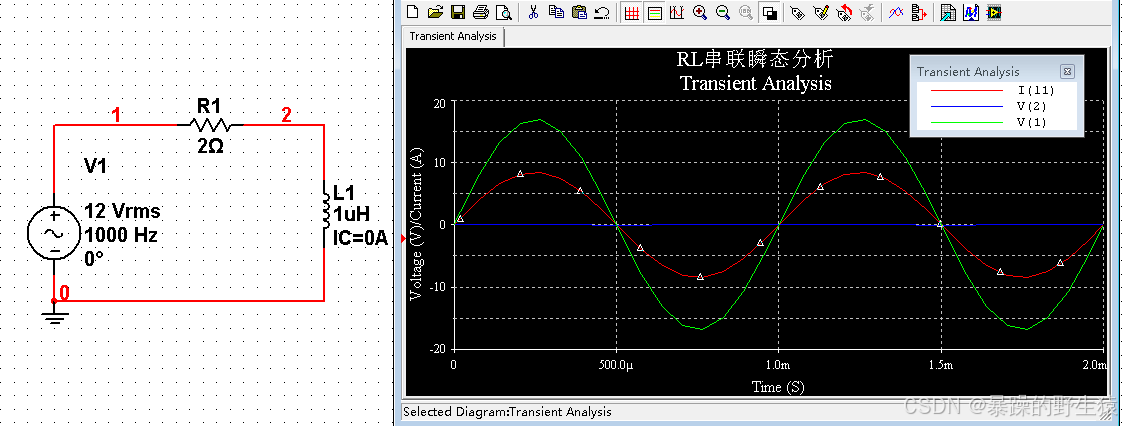

上图，交流源为12V，1000hz。红色是电流，绿色是电源电压，蓝色是V2处的电压。

可见，红色电流几乎 = 绿色的电源电压 / 2Ω，电感几乎没有参与感，也即几乎没有阻碍作用。

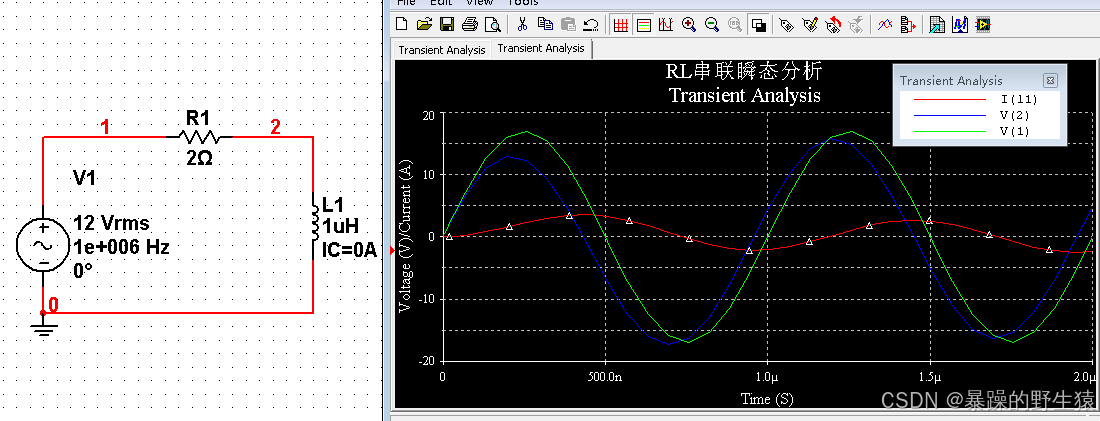

上图把电源频率改为1E6=1Mhz，电流已经达不到输入电压 / 2Ω了，已经出现显著的阻碍作用。

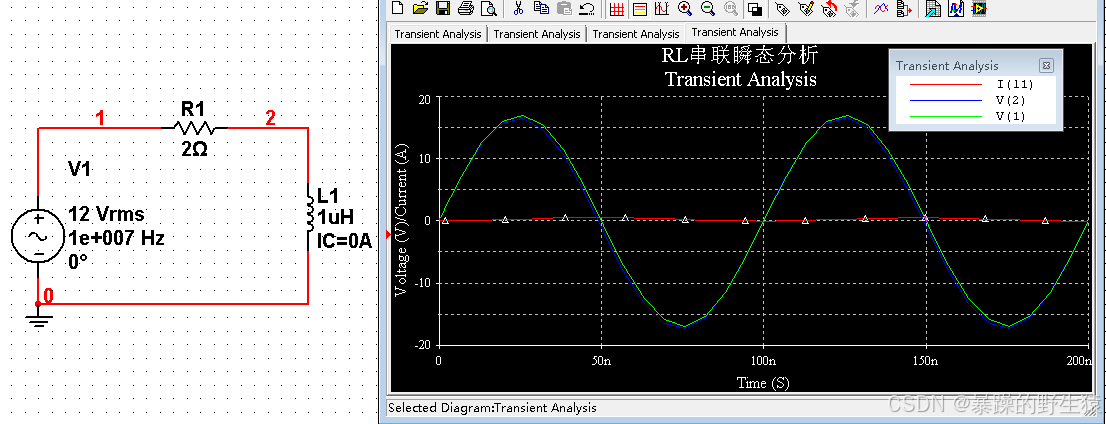

电源频率提到1E7hz，红色的电流线几乎全程为0，几乎等同于断路。此时V2电压几乎与电源电压V1重合。
