第1章 LTE TDD与FDD关机技术的比较

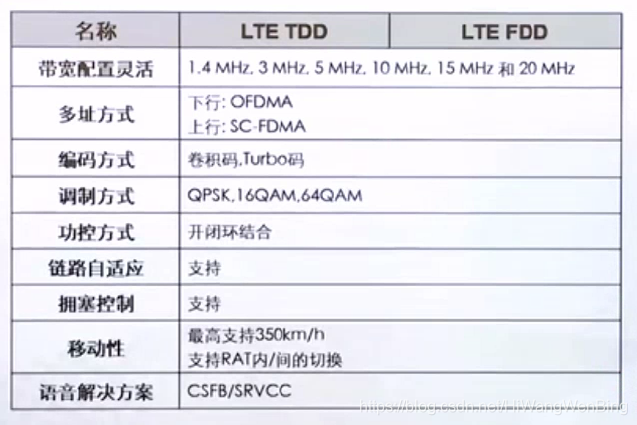

1.1 相同点
1.2 不同点
本文重点关注他们的不同点。
1.3 协议栈

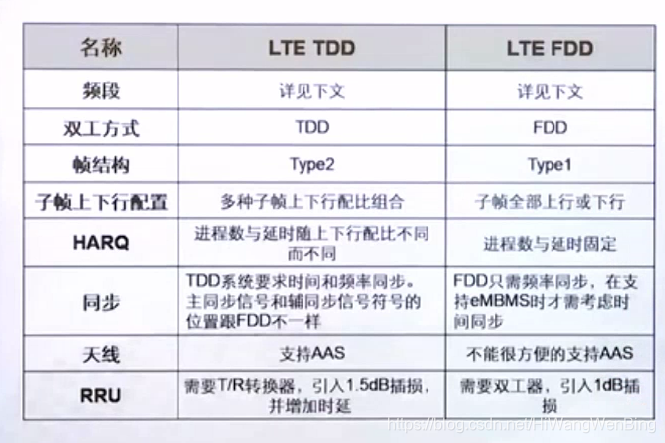

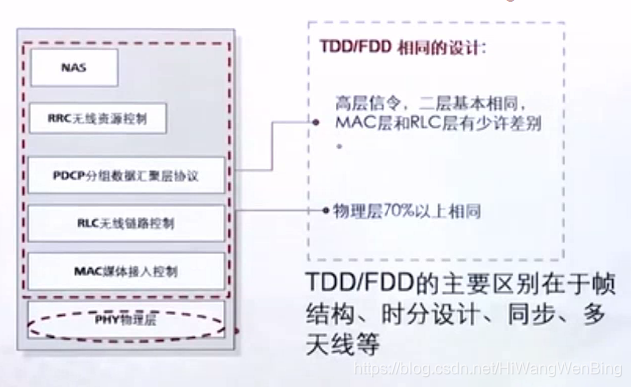

从协议栈的角度看，FDD和TDD的主要差别：
（1）PDCP, RRC, NAS基本相同
（2）MAC和RLC少许差别
（3）物理层和RF层差别较大
- 双工方式
- 频谱
- 物理层帧结构
- 多天线（物理逻辑天线）
- 帧同步
下面将按照空口-> RF -> MAC层 -> RLC层 -> PDCP -> RRC层的顺序介绍FDD与TDD的差别。

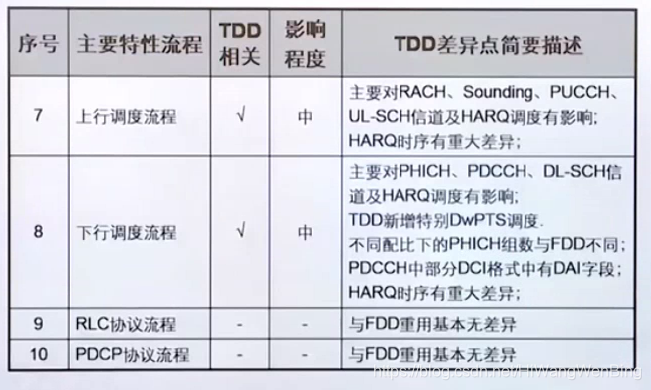

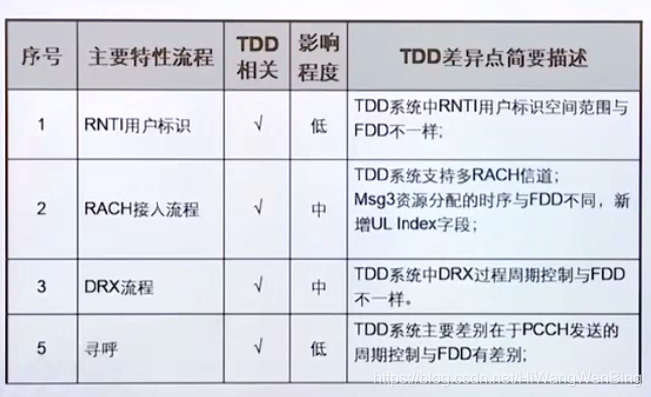

1.4 处理流程
第2章 双工方式不同
2.1 什么是双工方式

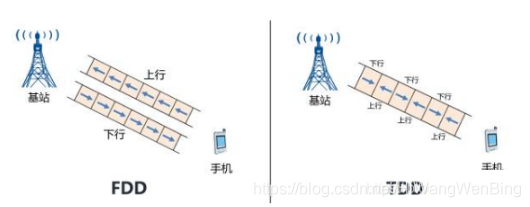

双工方式， Duplex，是指示指二台通讯设备之间，允许有双向的资料传输的方式。
TDD，时分双工：通过时间区分上行或下行的方式，收发共用一个射频频点，上、下行链路使用不同的时隙来进行通信。
FDD，平方双工：通过频段区分上行和下行的方式，收发使用不同的射频频点来进行通信。
、
2.2 TDD与FDD的优劣比较
TDD相对于FDD，有哪些优势呢？
（1）频谱利用
- TDD能够灵活配置频率，FDD不易使用的零散频段，需要加大的带宽（上行+下行）
（2）传输业务
- TDD可以通过调整上下行时隙转换点，灵活支持非对称速率的业务, 而FDD上行性业务的带宽，是有分配资源决定的，无法动态调整。
（3）硬件实现
- TDD具有上下行信道一致性，基站的接收和发送可以共用部分射频单元，降低了设备成本；FDD上行是分开的，因此需要独立的上下行射频单元。
- TDD接收上下行数据时，不需要收发隔离器，只需要一个开关即可，降低了设备的复杂度。FDD也可以公用相同的天线，但需要要收发隔离器。
（4）覆盖范围
- TDD系统上行链路发射功率的时间比FDD短，因此TDD基站的覆盖范围明显小于FDD基站；
（5）上行干扰
- TDD系统收发信道同频，无法进行干扰隔离，系统内和系统间存在干扰；FDD上行线使用不同的频率，不存在频谱干扰。
- 为了避免与其他无线系统之间的干扰，TDD需要预留较大的保护带，影响了整体频谱利用效率；
- 因为高速运动下信道变化快，TDD分时系统导致手机报告的信道消息有所延迟，所以TDD系统在高速场景下不如FDD、
第3章 射频的频谱
3.1 FDD的频谱

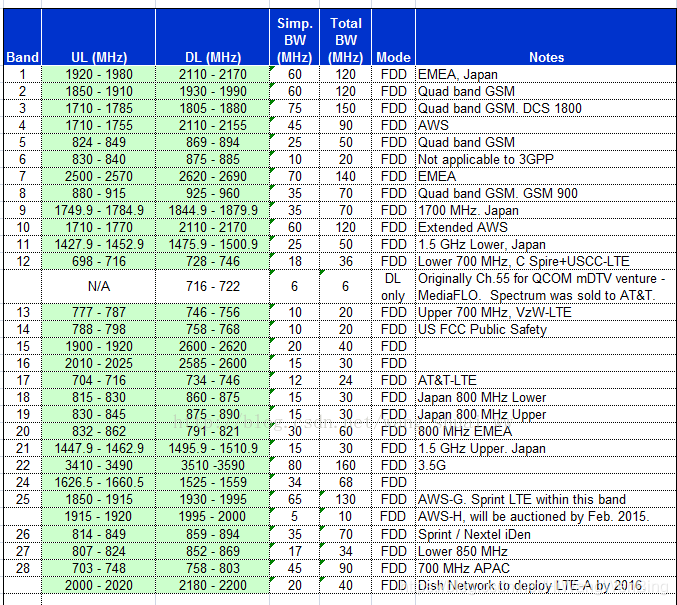

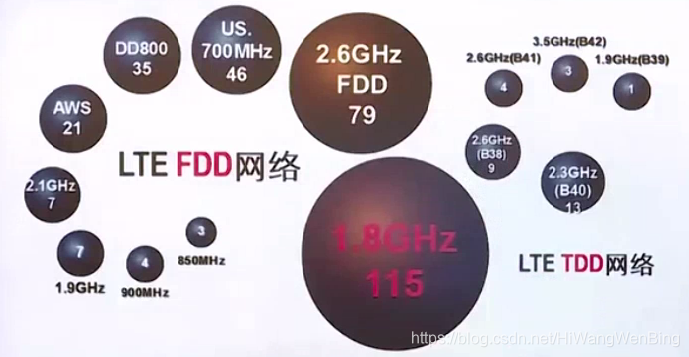

（1）LTE FDD全球频谱

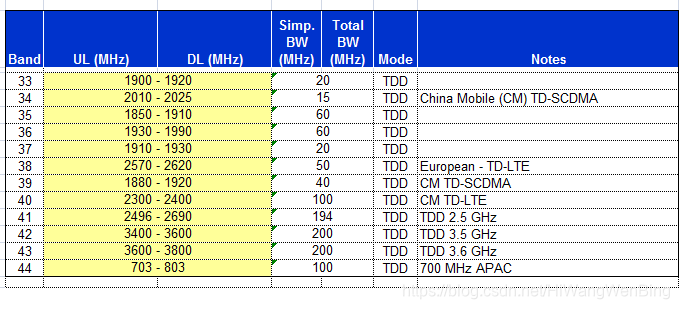

3.2 TDD频谱
第4章 射频电路
4.1 上下行转换电路
- TDD需要发送和接收的转换器，这会引入1.5dB的信号损失。
- FDD需要防止上行性干扰的双工器，这会引入1dB的信号损失。
- FDD和TDD的发送和接收都公用同一个天线，但FDD是同时进行接收和发送，发送和接收的频率不同，混合在一起。而TDD，是分时复用同一个天线，发送和接收使用相同的额频率，但发送和接收不是同时进行的。也就是说，无论FDD还是TDD， 都是上下行共用同一个物理天线，在RF前端进行复用与解复用。
4.2 智能天线
第5章 传输模式
5.1 传输模式的类型
不同的多天线传输方案对应不同的传输模式(TM模式)。
1) TM1，单天线端口传输：主要应用于单天线传输的场合。
2) TM2，发送分集模式：适合于小区边缘信道情况比较复杂，干扰较大的情况，有时候也用于高速的情况，分集能够提供分集增益。
3) TM3，开环空间分集：合适于终端（UE）高速移动的情况。
4) TM4，闭环空间分集：适合于信道条件较好的场合，用于提供高的数据率传输。
5) TM5，MU-MIMO传输模式：主要用来提高小区的容量。
6) TM6，Rank1的传输：主要适合于小区边缘的情况。
7) TM7，Port5的单流Beamforming模式：主要也是小区边缘，能够有效对抗干扰。
8) TM8，双流Beamforming模式：可以用于小区边缘也可以应用于其他场景。
9) TM9，传输模式9是LTE-A中新增加的一种模式，可以支持最大到8层的传输，主要为了提升数据传输速率。

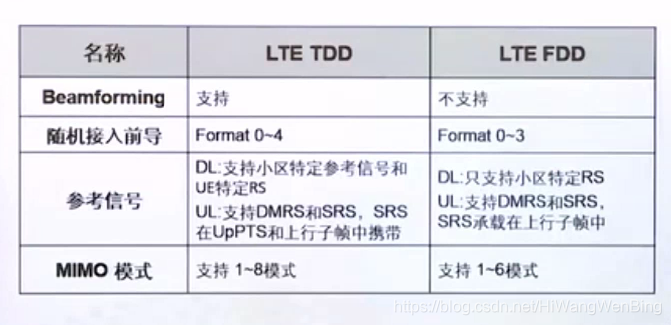

其中7-9 Beamforming模式只能用于TDD模式，FDD不支持波波束赋型。
原因：
TDD因为是时分系统，上下行信道是互逆的，所以基站可以根据上行的ue信号估计出ue的来波方向，然后在同样方向上下行赋形。
FDD上下行频点差很远，信道不可逆，没办法知道准确UE的来波方向。
5.2 什么是波束赋型
每一路信号之间是相关的，利用间距较小的接收天线之间的无线信号波形的相关性，通过多个天线阵元发送的电磁波之间形成干涉效应，把电磁波的能量集中到某个特定的方向，形成波束，提上某个方向的信号质量（信噪比），信号在天线发送时，已经不再是每一路独立的全向天线的能量分布，而是经过相关干涉之后，形成的具有一定方向的电磁波，发送时候，电磁波的能量被汇集起来，指向一个特定的方向。从而提升信号的覆盖范围和抗干扰能力。

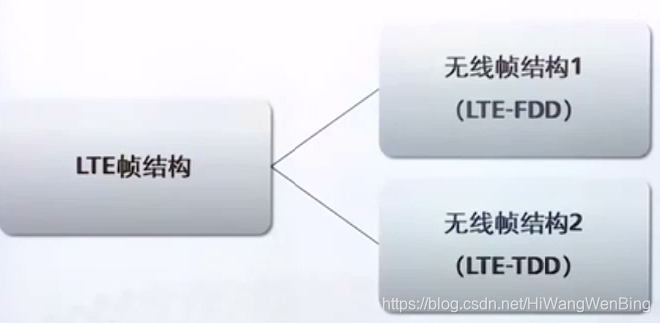

第6章 物理层帧结构不同

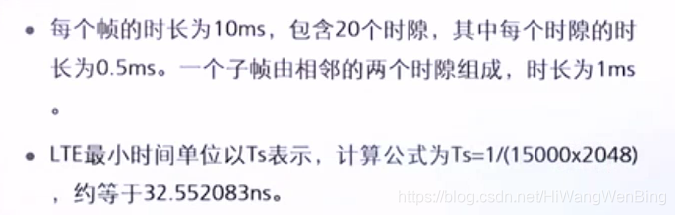

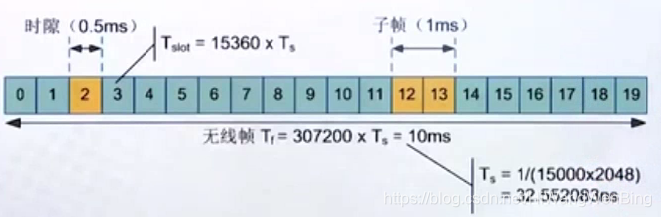

6.1 FDD的帧结构
- FDD的10ms帧结构单一、上下行是分离，一个帧结构，要么是上行，要么是下行。
- 上行和下行都是10ms。
6.2 TDD帧结构
- TDD的上和下行公用10ms的帧结构

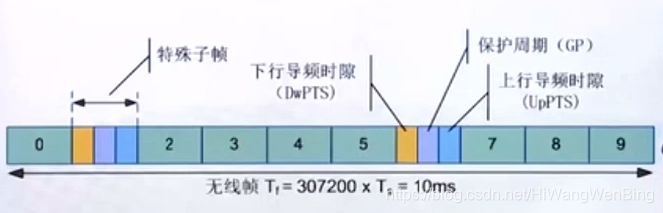

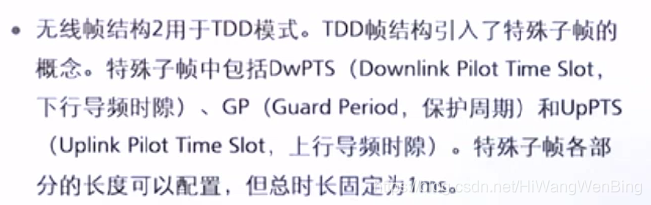

- TDD的10ms帧结构，由三部分组成：1ms的上行发送子帧、1ms的下行发送1子帧、下行转上行时的特殊子帧。

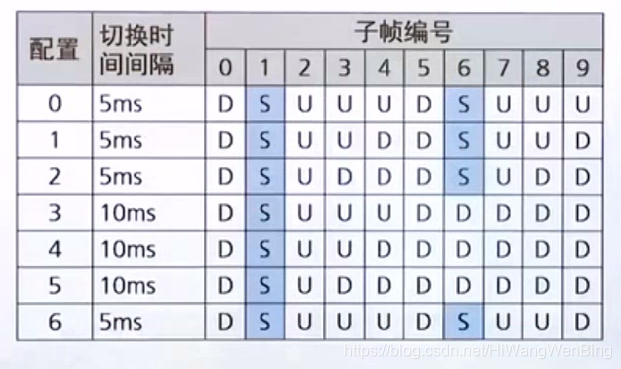

- TDD的10ms帧结构的上下行的子帧配比不是固定的，是可以配置的。
常见的上下行配比是1:3

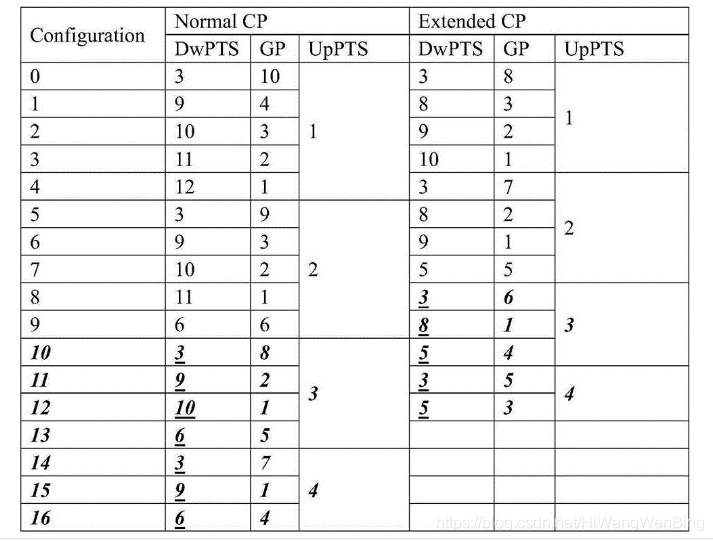

- TDD的特殊子帧内的12符号也是可以配置的。
第7章 物理层信道的差别
7.1 下行信道
TDD在FDD的基础之上，增加了如下的功能：

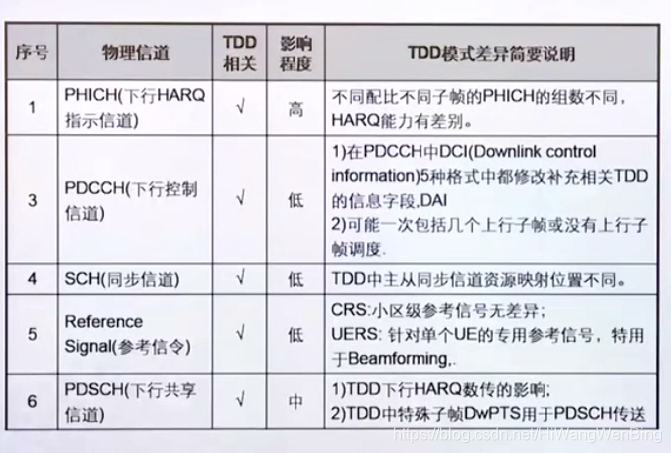

（1）PHICH：
Physical Hybrid ARQ Indicator Channel，物理混合自动重传指示信道。PHICH用于对PUSCH传输的数据回应HARQ ACK/NACK。每个TTI中的每个上行TB对应一个PHICH。
（3）PDCCH：

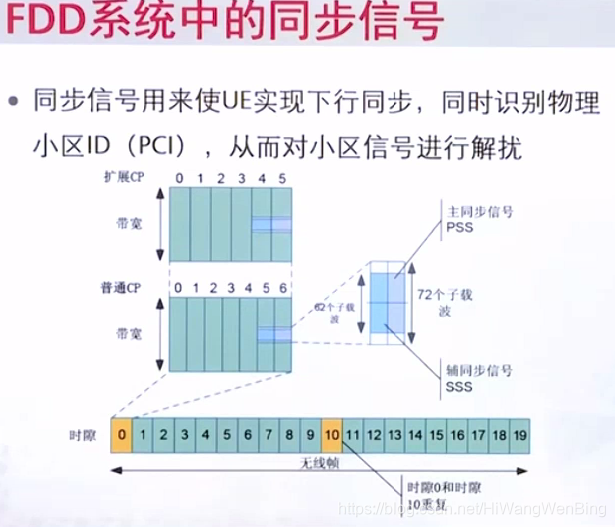

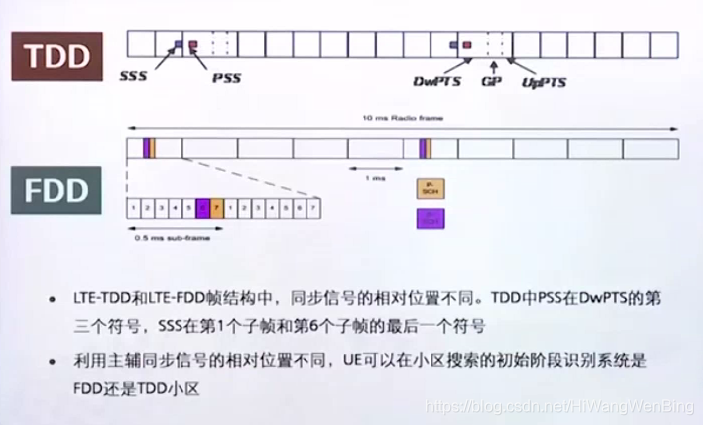

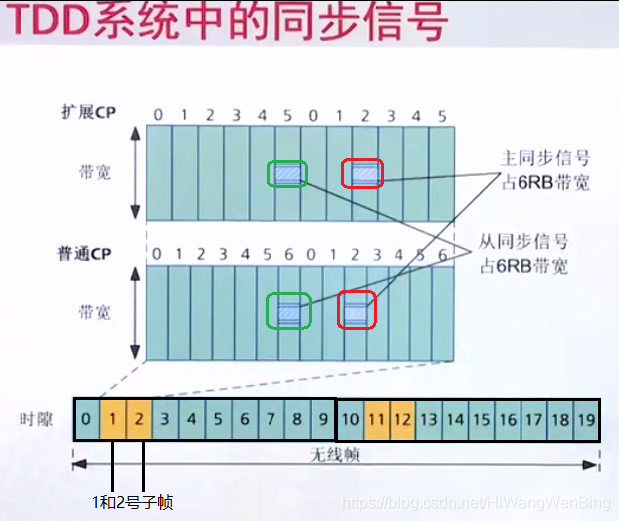

（4）SCH信道：FDD和TDD的PSS/SSH的时频资源的位置是不相同的。
（5）波束赋型下的参考信号：只适用于TDD
（6）PDSCH：
TDD的特殊子帧可用于PDSCH传输数据。
7.2上行信道

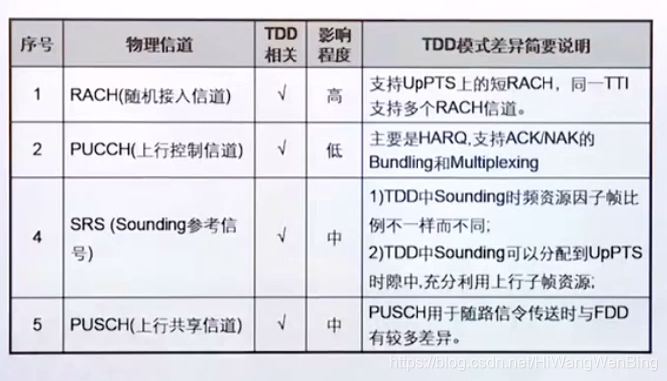

TDD在FDD的基础之上，增加了如下的功能：

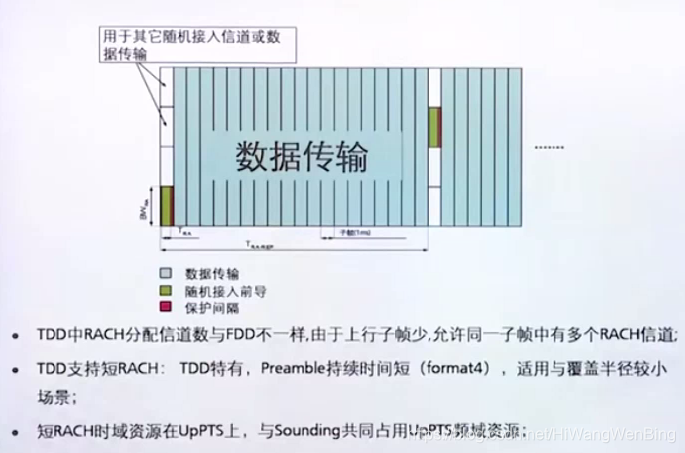

（1）RACH：TDD一个子帧中支持多个随机接入信道，而FDD一个子帧中只有一个随机接入信道
（2）PUCCH：上行下配比不一样，支持HARQ的复用

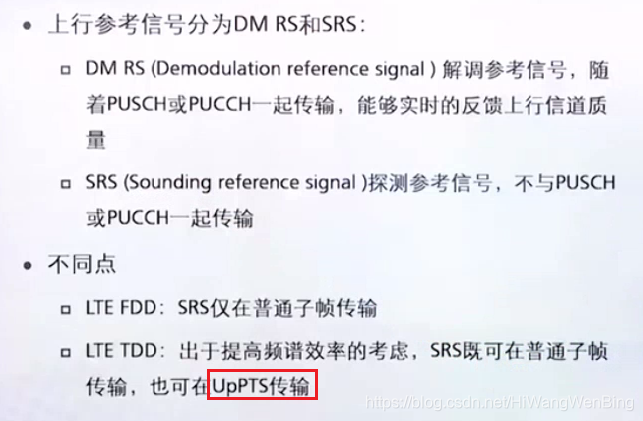

（3）SRS
从上可以看出，在物理信道上，TDD比FDD要复杂，增加了一些新的功能。
这些新的功能主要源于：
- TDD在一个10ms帧中复用了上行和下行
- TDD中有特殊子帧。
第8章 L2层差异的比较
在上图中：

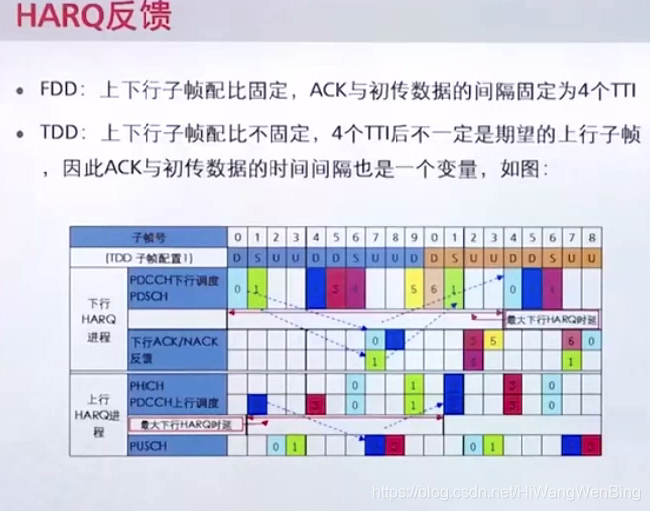

FDD: 固定4个TTI回复HARQ ACK
TDD: HARQ ACK的周期不规定
- 0号子帧是正在7号子帧中回复HARQ ACK, 等了7个TTI.
- 1号子帧是正在7号子帧中回复HARQACK, 等了6个TTI.
- 4号子帧是正在8号子帧中回复HARQACK, 等了4个TTI.
第9章 时钟同步
FDD：FDD为了支持相邻基站之间的平滑切换，F只需要不同基站能够时钟频率同步。
TDD：TDD除了需要不同基站能够时钟频率同步，还需要确保不同基站的10ms帧的相位同步，即10ms帧号的同步，因此TDD 10ms帧号是全网同步的。
第10章 组网比较

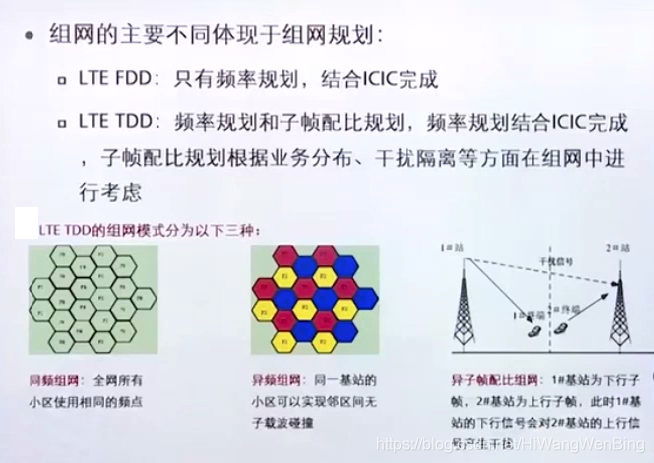

10.1 频率规划与上下行配比

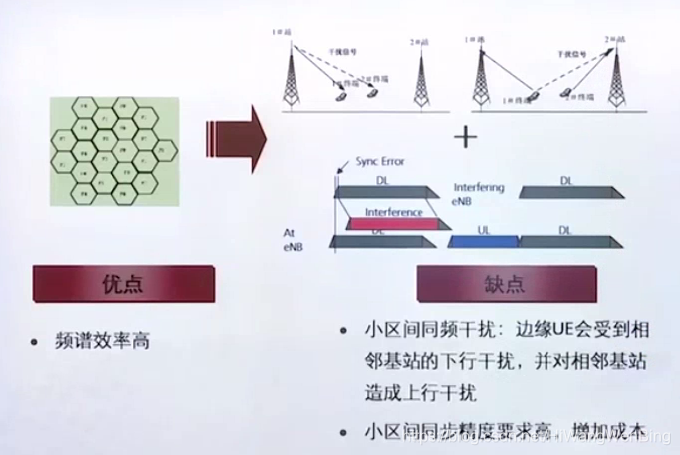

10.2 同频组网的干扰
（1）TDD的同频组网
TDD上下行的频率是一样的，因此TDD同频组网的干扰主要为：
- 基站间干扰 =》需要每个基站的相位同步，避免基站间干扰。
- 手机对基站间干扰：手机的发送对相邻基站造成干扰。
- 基站对手机的干扰：邻基站的发送对手机的干扰
（2）FDD的同频组网
- 基站间干扰：由于上下行采用不同的频率，因此FDD不存在基站之间的干扰。因此不需要基站之间的相位同步。
- 手机对基站间干扰：手机的发送对相邻基站造成干扰。
- 基站对手机的干扰：邻基站的发送对手机的干扰

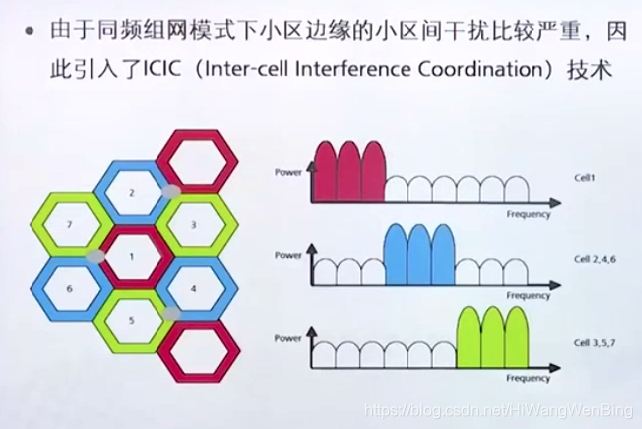

10.3 同频组网的干扰协调ICIC
第11章 FDD与TDD性能比较
11.1峰值速率比较

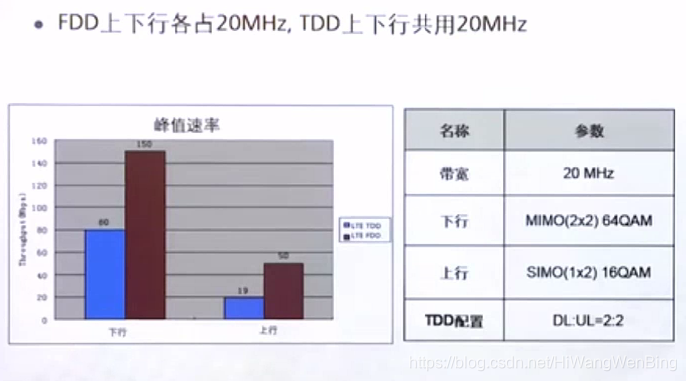

条件1：
- FDD上下行各站20M，一共占用了40M； TDD上下行共暂用20M
- TDD上下行配比为2：2
结果1：
- 下行：FDD=150M; TDD=80M
- 上行：FDD=50M; TDD=19M
条件2：
- FDD上下行各站20M，一共占用了40M； TDD上下行共暂用40M
- TDD上下行配比为2：2
结果2：
- 下行：FDD=150M; TDD=160M
- 上行：FDD=50M; TDD=38M
备注：TDD可以通过部署需要动态调整上下行配比，动态调整上行和下行的速率。

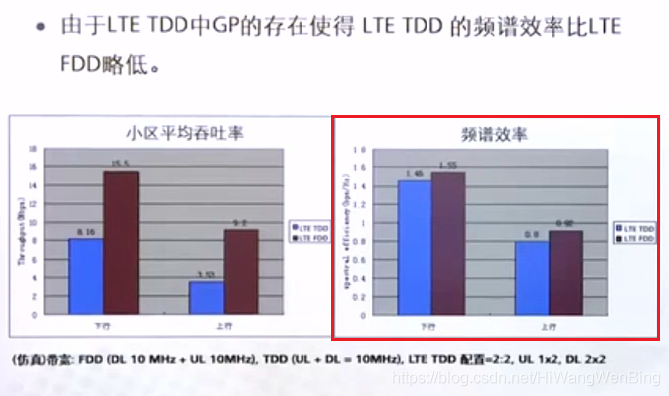

11.2 频谱效率
11.3小区边缘的吞吐率和频谱利用率

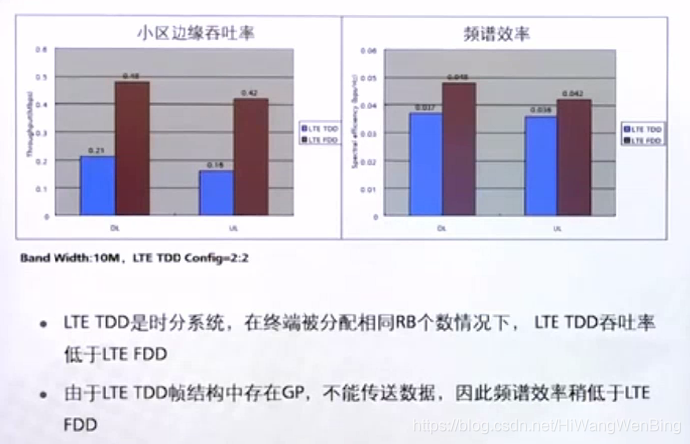

- 在小区边缘，信号质量比较低，还存在干扰，采用低价调制方式和高冗余的编码，无论是TDD还是FDD，小区吞吐率都比较低，不到1M.
- 小区吞吐量, TDD低于FDD.

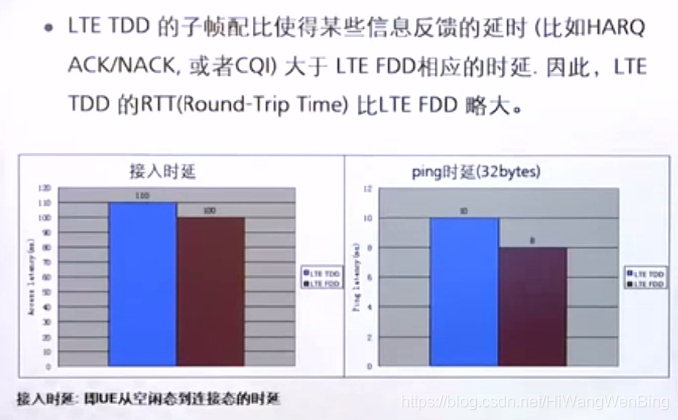

11.4 时延比较
- 接入延时：TDD=110ms， FDD=100ms
- ping延时：TDD=10ms， FDD=8ms
