引言：

第1部分无线信道概述与大尺度衰落

1.1 无线信道概述

1.2 大尺度衰落的成因与数学模型（正态分布）

引言：

第1部分无线信道概述与大尺度衰落

1.1 无线信道概述

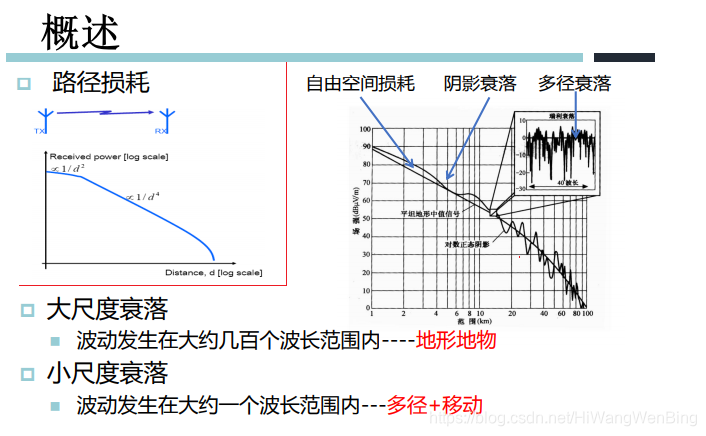

备注：

无线信道传播模型：前文中关于无线信道的传播模型，关注的是无线电磁波的粒子性，包括反射与折射，信号的宏观特性主要取决于空间传输距离，又称为自由空间损耗（见上图）。

大尺度衰落和小尺度衰落，关注的是电磁波的“波的叠加性”，导致电磁波的宏观特性发生畸变。

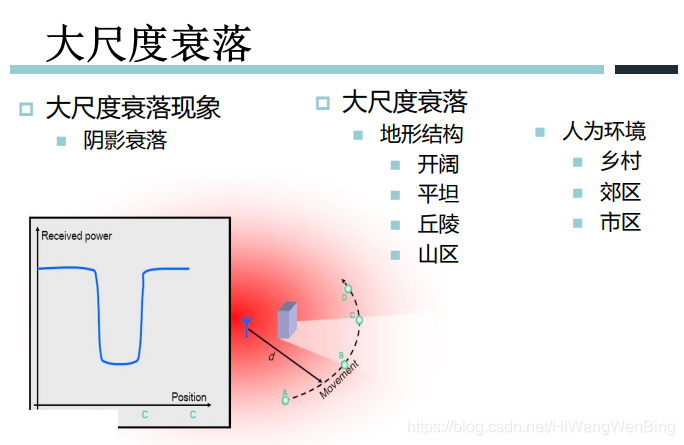

大尺度的衰落：主要关注的是较长一段时间内电磁波幅度的变化轮廓，又称为阴影衰落（见上图）。

小尺度的衰落：主要关注的是较短一段时间内电磁波幅度的瞬时变化，又称为多径衰落（见上图）。

1.2 大尺度衰落的成因与数学模型（正态分布）

大尺度场强的变化是随机的，如何用数学模型来表达这种随机变化呢？

工程上取对数后看概率分布情况，称为对数正态分布。

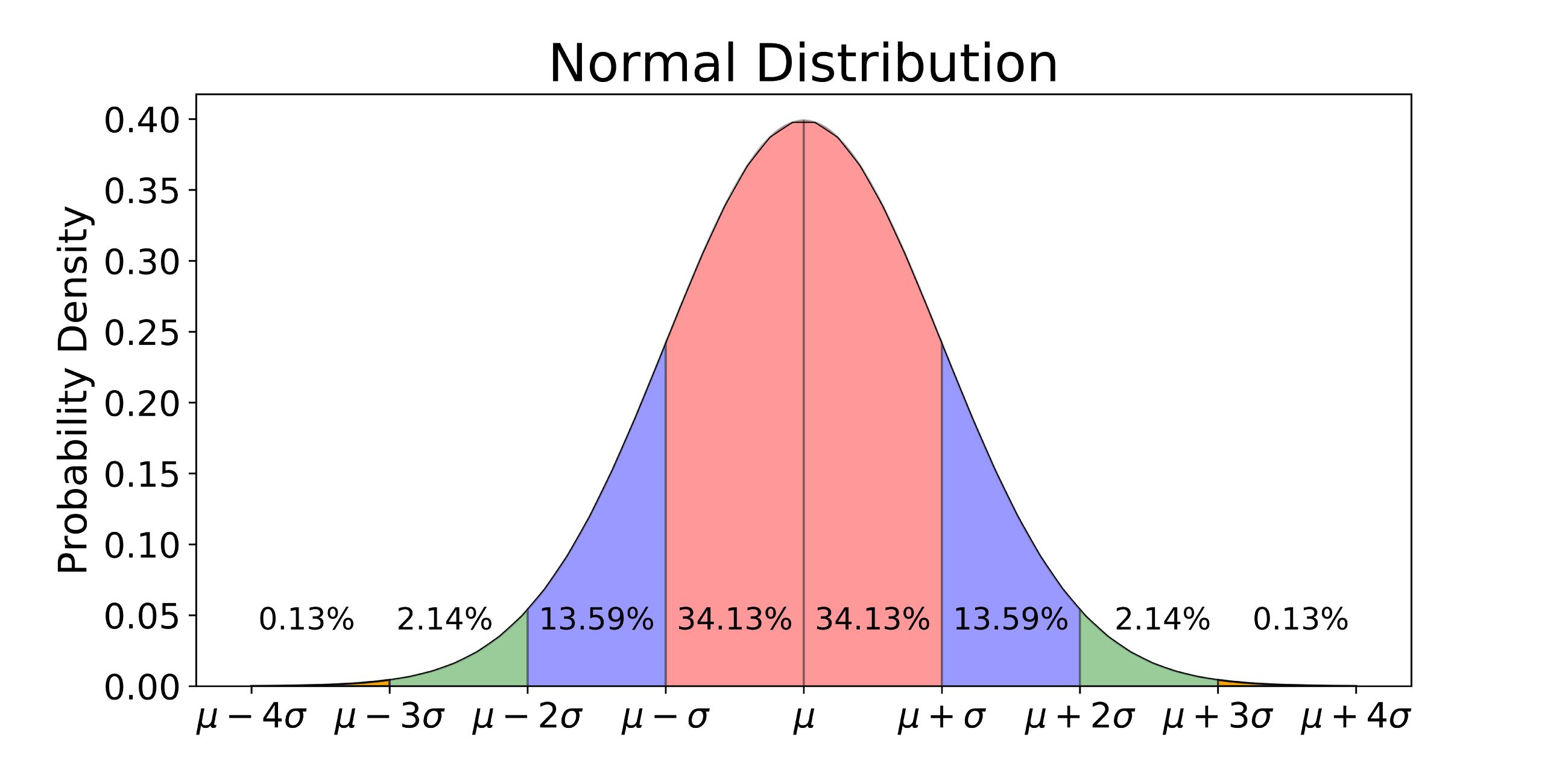

正态分布（Normal distribution），也称“常态分布”，又名高斯分布（Gaussian distribution）。

正态曲线呈钟型，两头低，中间高，左右对称因其曲线呈钟形，因此人们又经常称之为钟形曲线。

若随机变量X服从一个数学期望为μ（即中心点位置）、方差为σ2的正态分布，记为N(μ，σ2)。其概率密度函数为正态分布的期望值μ决定了其位置，其标准差σ决定了分布的幅度。

当μ = 0,σ = 1时的正态分布是标准正态分布。

备注：

横坐标：为随机变量X的数值，该数值以u为中心，分布在u两边，从负无穷到正无穷。

纵坐标：为随机变量X的数值在某一个数值出的概率，其中在u处的概率最大，在从负无穷和正无穷时的概率趋于0.

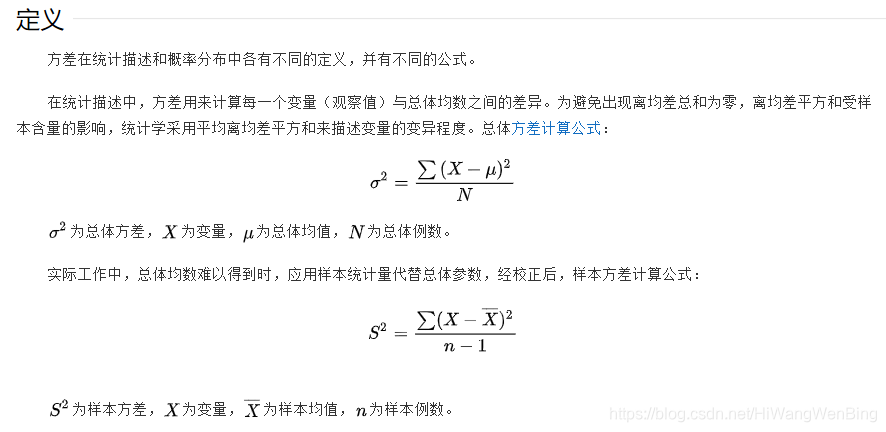

概率分布：σ为方差。方差是在概率论和统计方差衡量随机变量或一组数据时离散程度的度量。概率论中方差用来度量随机变量和其数学期望（即均值）之间的偏离程度。统计中的方差（样本方差）是每个样本值与全体样本值的平均数之差的平方值的平均数。

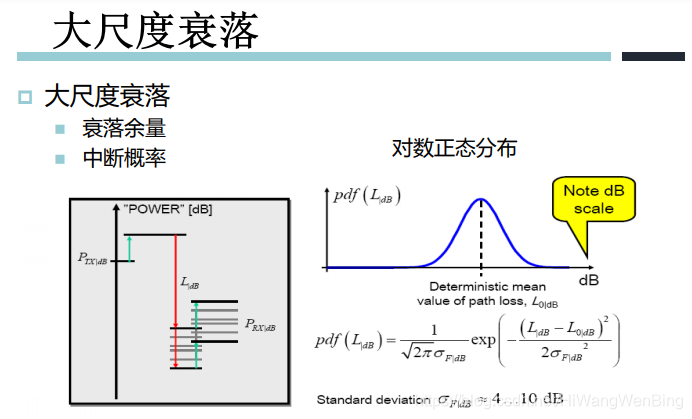

大尺度衰落的正态分布如下图所示：

备注：

从上图可以看出：大尺度衰落的幅度，不是一个固定的值，也不是距离的某种函数，而是在任何地点都可能出现的随机的幅度衰落，而随机性符合对数正态分布。

中心点是0。
标准方差大概在4-10dB范围之间，方差为4-10dB并不意味着实际的最大衰落就是4-10dB之间，最大衰落可以是无穷大，只是无穷大的概率非常非常小而已。
实际的方差，取决于周围的环境、地形结构，空旷的环境，方差可能在4左右，建筑物多的环境，方差可能在10左右。
之所以大尺度衰落的数值是随机事件，这是因为周围环境的变化是随机事件。

大尺度衰落的这种正态分布的特性，导致在任何环境中，都有可能因为大尺度衰落引起信号的衰落超出了接收机的最小的接收强度，导致掉话，只不过，因为这种因素掉话的概率比较低而言。

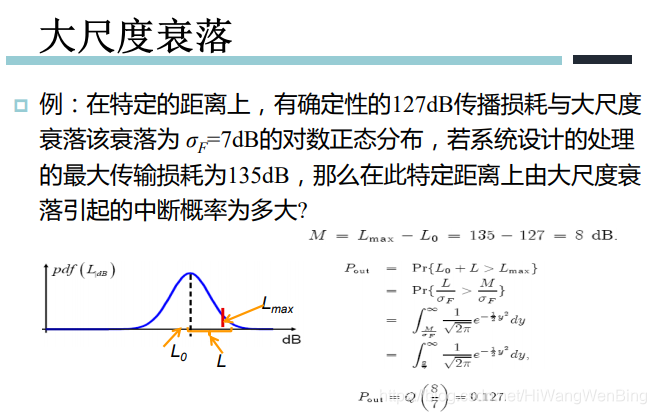

如下是因为大尺度掉话的概率计算的案例：

备注：

本案例中：

u为127, 这是传播损耗。
σ方差：大尺度衰落的方差在7dB。
当实际的衰落超过135-127=8dB时候，整个链路的衰减就会超过系统设计的最大允许的传输损耗135dB, 使得达到接收机信号就会最小接收信号强度，这时候就有可能引起掉话，只是这种可能性事件不是必然事件，而是随机事件，随机事件最重要的就是计算随机事件发生的概率。这里算出的概率是0.127。
