[硬件电路-15]：机电装置 - 电磁开关

机械控制装置——电磁开关的深度解析

一、电磁开关的核心定义与工作原理

定义：

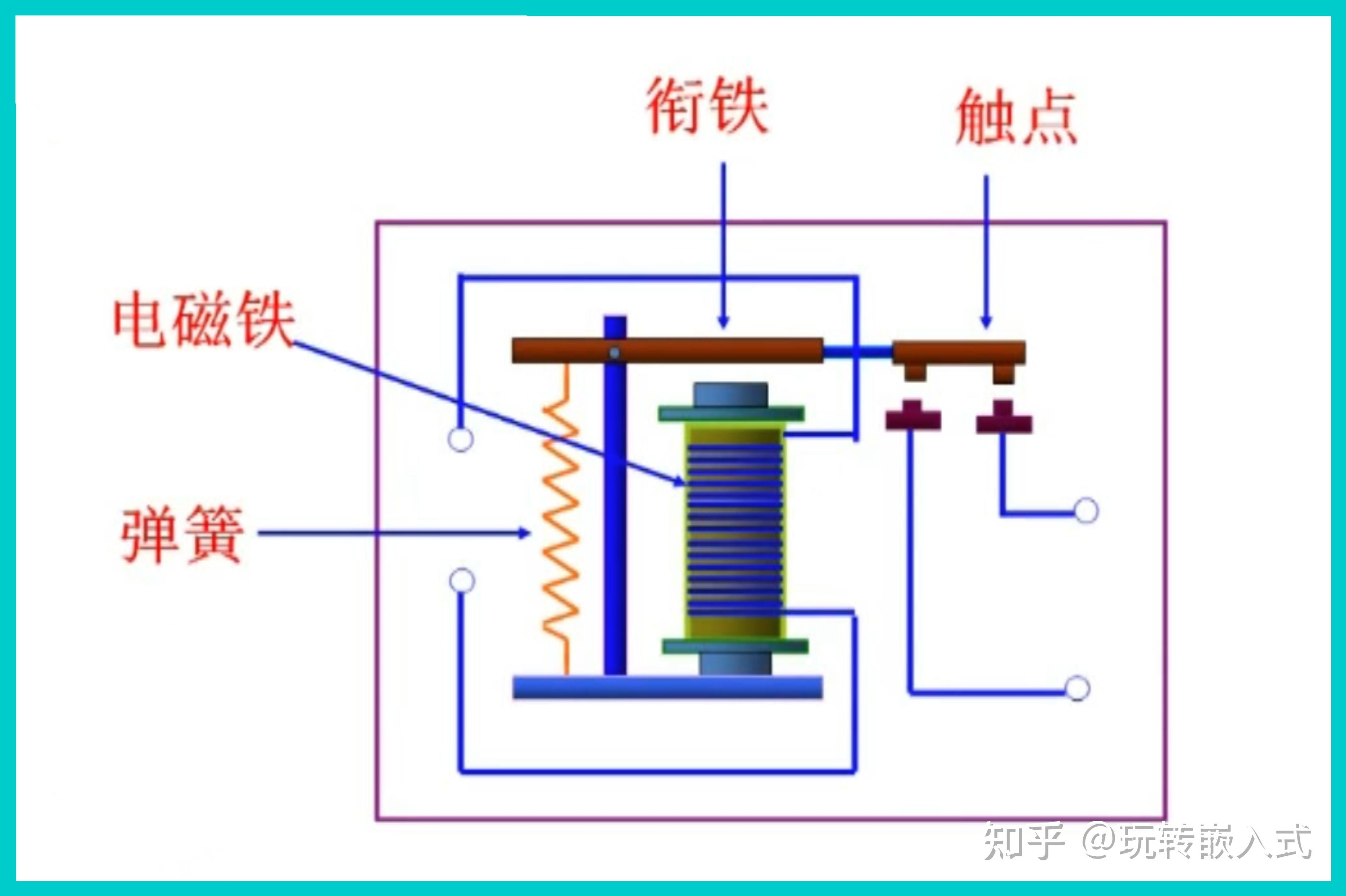

电磁开关是一种通过电磁力驱动机械触点闭合/断开的自动化控制装置，核心由电磁铁（线圈+铁芯）、触点系统（动/静触点）、复位弹簧和外壳组成，属于机电一体化中“电-磁-力”能量转换的典型应用。

工作原理（以直流电磁开关为例）：

1. 线圈通电阶段：
   • 电流通过线圈产生磁场（公式：B=μ0​lNI​，其中N为匝数，I为电流，l为磁路长度），铁芯被磁化吸引动触点。
   • 动触点克服弹簧阻力闭合，接通主电路（如电机启动回路）。
2. 线圈断电阶段：
   • 磁场消失，复位弹簧推动动触点断开，主电路切断。

类比说明：
电磁开关的工作机制类似于“电磁起重机”：通电时电磁铁产生磁力（起重机抓取货物），断电后磁力消失（货物释放），但电磁开关更侧重于高频率、高可靠性的触点切换。

二、电磁开关的分类与关键参数

1. 分类方式

分类维度	类型示例	应用场景
驱动方式	直流电磁开关、交流电磁开关	直流电机启动、交流接触器控制
触点数量	单触点、双触点、多触点	单相/三相电路控制
结构形式	旋转式、直动式、拍合式	自动化设备、工业机床
控制功能	常开型（NO）、常闭型（NC）、转换型	安全联锁、逻辑控制

2. 关键参数

• 额定电压：线圈工作电压（如24V DC、220V AC），需与控制电路匹配。
• 额定电流：触点允许通过的最大电流（如10A、50A），决定负载容量。
• 吸合/释放时间：从通电到触点闭合的时间（通常<50ms），影响控制响应速度。
• 机械寿命：触点切换次数（如10万次），反映可靠性。
• 绝缘电阻：触点间电阻（>100MΩ），确保电气隔离安全。

三、电磁开关的典型应用场景

1. 工业自动化
   • 电机启停控制：通过PLC控制电磁开关通断，实现三相异步电机启动/停止。
   • 安全联锁：在数控机床中，电磁开关作为防护门锁紧机构，门未关闭时主电路无法通电。
2. 交通运输
   • 汽车启动系统：电磁开关控制启动机与发动机飞轮的啮合，电流可达200A以上。
   • 轨道交通信号：电磁开关用于道岔切换、信号灯控制，要求高可靠性（MTBF>10万小时）。
3. 家用电器
   • 洗衣机水位控制：电磁开关驱动进水阀通断，实现水位自动调节。
   • 空调压缩机保护：过载时电磁开关切断主电路，防止压缩机烧毁。

四、电磁开关的选型与常见问题

1. 选型原则

• 负载匹配：触点额定电流需大于负载工作电流（如控制15A电机需选20A触点开关）。
• 环境适应性：
  • 防尘防水（IP65等级用于户外设备）。
  • 耐高温（如-40℃~+85℃用于汽车电子）。
• 控制信号兼容性：直流电磁开关需匹配DC-DC转换器，避免电压波动导致误动作。

2. 常见故障与解决方案

故障现象	可能原因	解决方案
触点粘连	负载电流过大、触点氧化	增大触点容量、定期清洁维护
线圈烧毁	电压过高、频繁启停导致过热	加装电压稳压器、优化控制逻辑减少启停次数
吸合/释放延迟	弹簧老化、磁路间隙过大	更换弹簧、调整铁芯与衔铁间隙
噪声异常	铁芯振动、机械部件松动	加装缓冲垫片、紧固固定螺钉

五、管脚定义

电磁开关的电气信号管脚定义通常因具体型号、封装形式和应用场景而异，但核心功能管脚一般包括电源输入、控制信号、触点输出及反馈信号等。以下从典型结构、常见功能管脚定义、特殊应用场景的扩展管脚三个维度展开分析：

1、典型电磁开关的电气信号管脚结构

1. 基础功能模块
   • 电源输入端：通常包含正极（L+/V+）和负极（L-/V-），用于为电磁铁供电。例如，某型号电源正极标注为L+（棕色线），负极标注为M/N（蓝色线）。
   • 控制信号端：用于接收外部控制信号，决定开关的通断状态。
   • 触点输出端：包括常开触点（NO）、常闭触点（NC）和公共触点（COM），用于控制外部电路的通断。
2. 辅助功能模块
   • 反馈信号端：用于输出开关的状态信息，如触点是否闭合、是否过载等。
   • 自保持电路端：部分电磁开关具有自保持功能，需通过特定管脚实现电路的自锁。

2、常见电磁开关的电气信号管脚定义

1. 基础控制管脚
   • 电源正极（L+/V+）：连接电源正极，为电磁铁提供工作电压。
   • 电源负极（L-/V-）：连接电源负极，形成闭合回路。
   • 控制信号输入（IN）：接收外部控制信号（如高低电平），控制开关的通断。
2. 触点输出管脚
   • 常开触点（NO）：开关未通电时，触点断开；通电后，触点闭合。
   • 常闭触点（NC）：开关未通电时，触点闭合；通电后，触点断开。
   • 公共触点（COM）：与常开或常闭触点配合使用，实现电路的切换。
3. 反馈信号管脚
   • 状态输出（Q）：输出开关的当前状态（如触点是否闭合）。
   • 过载保护（OL）：当负载电流超过设定值时，输出过载信号。

3、特殊应用场景的扩展管脚定义

1. 可逆电磁开关
   • 正转控制（FWD）：控制电机正转。
   • 反转控制（REV）：控制电机反转。
   • 机械联锁（LOCK）：防止正反转接触器同时接通，避免短路。
2. 带热继电器的电磁开关
   • 热继电器输入（TH）：接收热继电器的过载信号。
   • 热继电器输出（TO）：输出过载保护信号，切断主电路。
3. 智能电磁开关
   • 通信接口（如RS-485）：用于与上位机通信，实现远程监控和控制。
   • 电流检测（CS）：实时监测负载电流，支持过流保护和能耗统计。

4、电磁开关电气信号管脚定义的注意事项

1. 查阅具体型号的数据手册
   • 不同厂商、不同型号的电磁开关管脚定义可能存在差异，需以官方数据手册为准。
2. 遵循电气安全规范
   • 确保电源电压与电磁开关的额定电压匹配，避免过压或欠压。
   • 正确连接触点输出端，防止短路或误动作。
3. 考虑环境适应性
   • 在高温、高湿或强电磁干扰环境下，需选择具有防护功能的电磁开关（如IP65防护等级、抗电磁干扰设计）。

六、电磁开关的技术发展趋势

1. 智能化与集成化
   • 集成电流传感器、温度监测模块，实现触点状态实时反馈（如通过CAN总线传输数据）。
   • 开发混合式电磁开关（电磁+电子控制），提升响应速度至毫秒级。
2. 节能与小型化
   • 采用永磁辅助技术，减少线圈能耗（功耗降低30%以上）。
   • 微型电磁开关（尺寸<10mm³）用于可穿戴设备、微型机器人。
3. 高可靠性设计
   • 真空触点技术（触点间真空环境），消除电弧干扰，寿命延长至百万次。
   • 三防涂层（防潮、防霉、防盐雾），适用于海洋、化工等恶劣环境。

六、总结与推荐

• 基础应用：选择通用型电磁开关（如施耐德LC1系列），满足常规工业控制需求。
• 高负载场景：推荐大电流电磁开关（如ABB A系列，触点容量达200A），配套散热片使用。
• 智能化需求：选用带通信接口的电磁开关（如欧姆龙G2R-SN系列），支持物联网集成。

结论：
电磁开关作为机械控制的核心元件，其选型需综合考虑负载特性、环境条件和功能需求。随着技术发展，智能化、节能化、小型化将成为未来趋势，建议用户根据具体应用场景选择合适型号，并定期维护以延长寿命。
