继电器（Relay）是一种基于电磁、固态或机械原理实现小电流/低电压信号控制大电流/高电压电路通断的自动控制元件，属于电信号“以弱控强”的核心器件。其核心价值在于实现电气隔离、信号放大、逻辑控制及系统保护，广泛应用于工业自动化、电力设备、消费电子及新能源汽车等领域。

工作原理：
- 电磁驱动：线圈通电后产生磁场，吸引衔铁带动触点闭合（常开触点NO）或断开（常闭触点NC）。
- 能量转换：输入侧小电流（毫安级）控制输出侧大电流（安培级），实现“四两拨千斤”的信号放大。通过磁场实现间接控制。

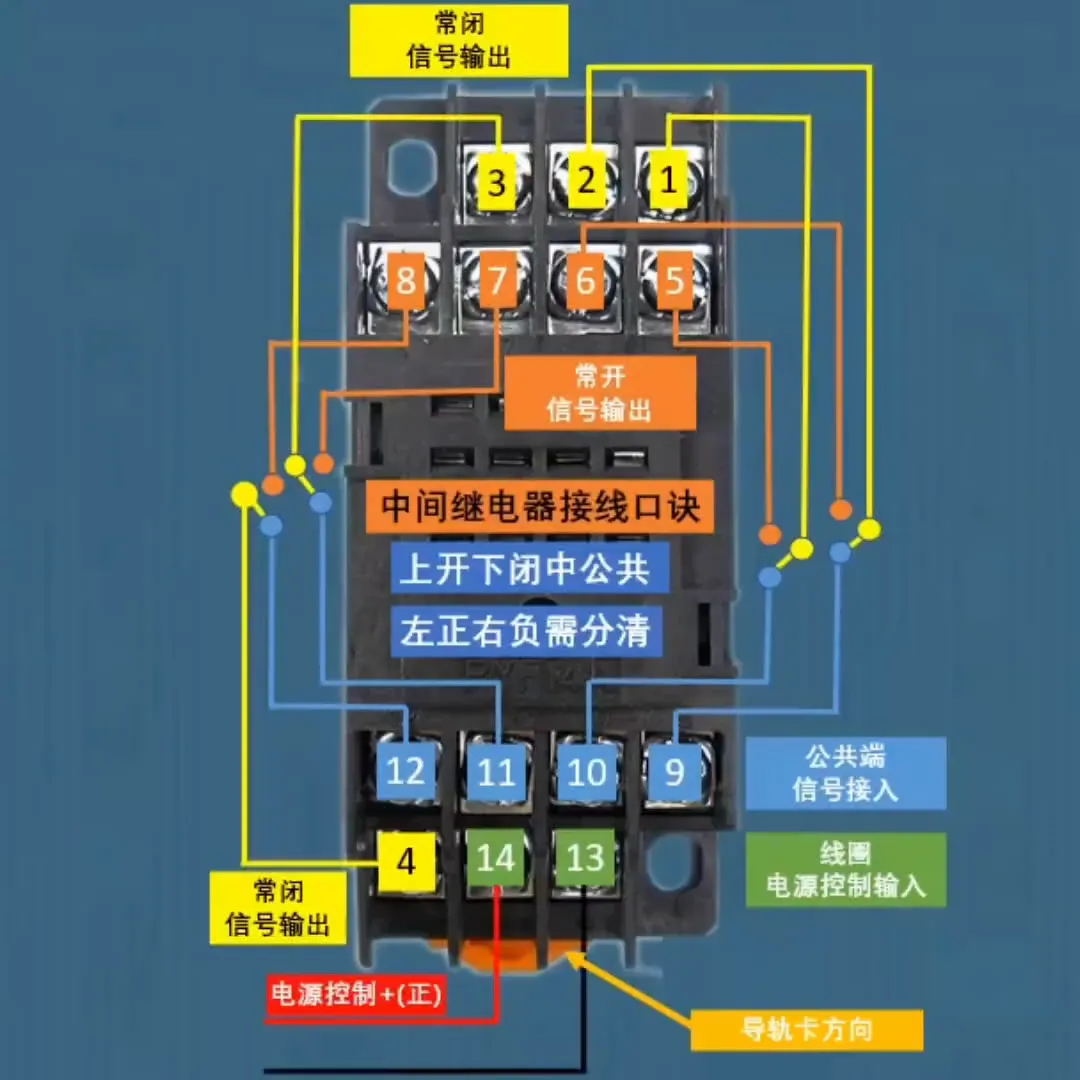

典型结构：
- 电磁铁（线圈+铁芯）
- 触点系统（动触点、静触点、公共端）
- 复位弹簧（断电后触点复位）
类比说明：
- 类似“机械手臂”：输入端（小电流）按下“开关按钮”，输出端（大电流）的“机械手臂”闭合或断开电路。

工作原理：
- 光电耦合+半导体开关：输入侧LED发光触发输出侧双向晶闸管/MOSFET导通，实现无触点控制。
核心优势：
- 无机械磨损：寿命长达百万次，响应速度（<1ms）较电磁继电器（5-50ms）提升10倍以上。
- 抗干扰强：输入/输出完全电气隔离，适用于高频、高压、强电磁干扰场景。

参数	定义与意义
额定电压	线圈工作电压（如5V、12V、24V DC；220V AC），需与控制电路匹配。
触点容量	触点允许通过的最大电流（如10A、30A）和电压（如250V AC），决定负载类型（阻性/感性）。
切换寿命	触点机械寿命（电磁继电器约10万次）与电气寿命（固态继电器>100万次）。
响应时间	吸合时间（通电到触点闭合）和释放时间（断电到触点断开），影响控制精度。
隔离电压	输入/输出端可承受的最大电压（如5000V AC），保障电气安全。

负载类型匹配：
- 阻性负载（如加热器）：按触点容量选型（如250V AC/10A）。
- 感性负载（如电机、接触器）：需降额使用（触点容量需≥负载电流的3倍），并加装RC吸收电路抑制电弧。
环境适应性：
- 高温场景（如汽车发动机舱）：选择耐温等级≥105℃的继电器（如TE Connectivity的HRS系列）。
- 防爆需求（如煤矿设备）：采用隔爆型继电器（如Ex d IIB T4认证）。
控制信号兼容性：
- 低功耗场景（如电池供电设备）：选择线圈功耗<0.5W的继电器（如松下TQ2系列）。
- 高频控制（如PWM调光）：优先选用固态继电器（响应时间<1ms）。

小型化与集成化：
- 表面贴装型（SMD）继电器尺寸缩小至5mm×5mm，适用于PCB高密度布局。
- 混合式继电器（电磁+固态）结合两者优势，如欧姆龙G2RL系列。
智能化：
- 集成电流传感器、温度监测模块，支持状态反馈（如触点磨损、线圈过热）。
- 通过CAN/LIN总线与上位机通信，实现预测性维护。
绿色节能：
- 低功耗线圈（<0.2W）及自保持继电器（仅需脉冲信号维持状态），降低待机能耗。

基础应用：
- 通用场景：选择电磁继电器（如欧姆龙MY系列），兼顾成本与性能。
- 低功耗需求：推荐固态继电器（如松下AQV系列），寿命长且无噪声。
高负载场景：
- 大电流切换：选用接触器式继电器（如施耐德TeSys D系列，触点容量达95A）。
- 高压直流：采用新能源汽车专用高压继电器（如宏发HFKV系列，耐压1500V DC）。
智能化需求：
- 带通信功能：选择支持Modbus协议的智能继电器（如魏德米勒ACT20P系列），实现远程监控。
- 安全冗余：双触点继电器（如TE Connectivity Potter & Brumfield系列）提升系统可靠性。
