【UDS诊断】——0x14服务

已于 2024-01-30 10:33:53 修改
阅读量9k 收藏 18
点赞数 4
分类专栏： UDS诊断服务合集 文章标签： 14229 诊断 UDS
于 2022-02-22 19:08:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/LOVE135149/article/details/123074655
版权
本文详细介绍UDS（统一诊断服务）中的报文结构，包括请求报文定义（清除DTC组或特定代码）、肯定与否定响应码，并通过实例解析报文格式。焦点在于服务概述与实际操作指导。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

🙋‍♂️【UDS诊断服务介绍合集】系列💁‍♂️点击跳转

文章目录

一、服务概述

14服务用于清除存储的故障诊断信息

二、报文

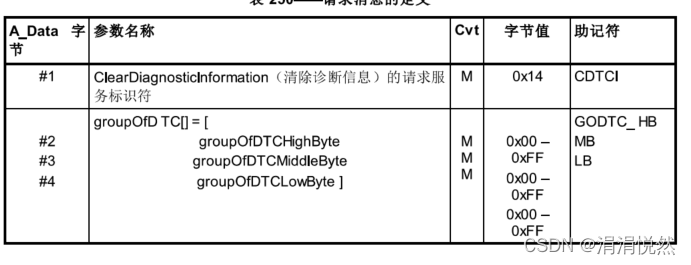

1.请求报文定义

在这里插入图片描述

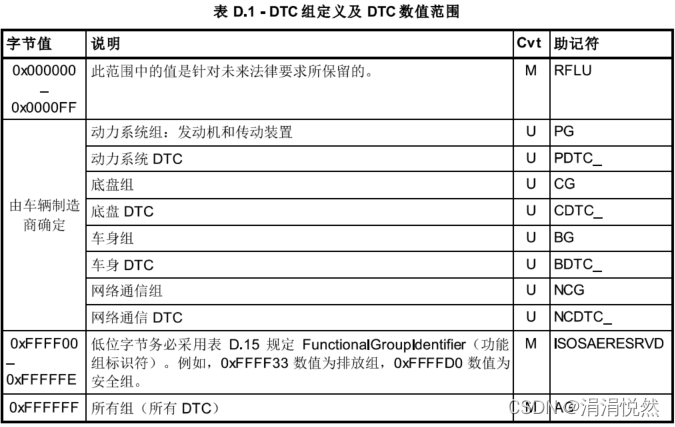

针对Group DTC：

  • 可以清除一组DTCs（e.g. Powertrain, Body, Chassis, etc.）；
  • 可以清除特定DTC；
  • FF FF FF意味清除全部DTC

在这里插入图片描述

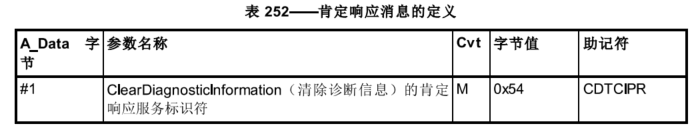

2.肯定响应

在这里插入图片描述

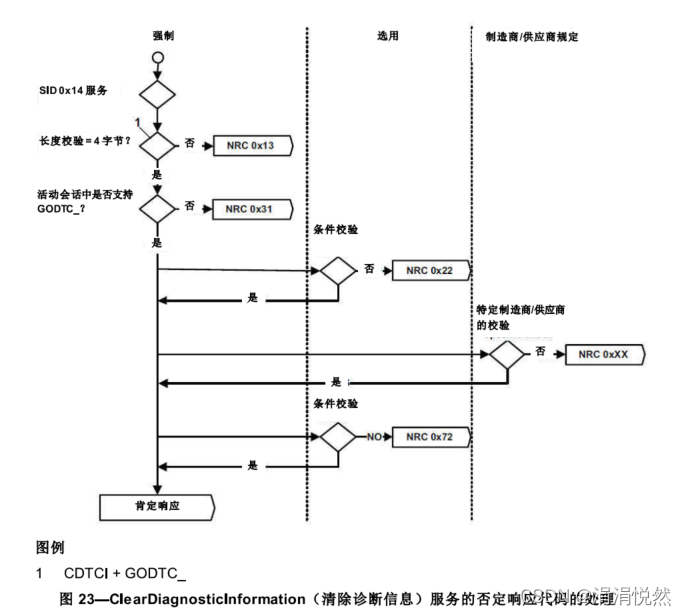

3.否定响应码

在这里插入图片描述
0x72-通用编程错误：这个是指在擦除EEPROM中的DTC信息时，对EEPROM的操作发生错误，导致清除失败

4.报文讲解

4.1格式及内容

发 送： 14+Group DTC
正响应： 54

4.2举例

在这里插入图片描述
