AXI4 Lite协议使用笔记

Xilinx的绝大多数IP Core的寄存器读写，都是使用的AXI4 Lite协议。另外，Xilinx的Zynq系列器件，PS读写PL的寄存器也是使用的AXI4 Lite协议。以至于，AXI4 Lite的使用十分广泛。
主要的参考手册：

• ARM,IHI0022E-AMBA AXI and ACE Protocol Specification
• Xilinx,UG1037-AXI Reference Guide

---

1.1. 信号概述

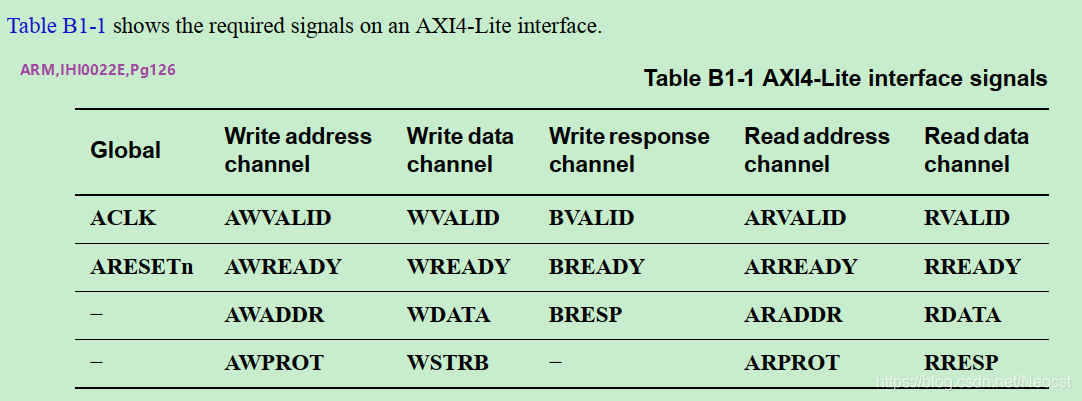

AXI4-Lite协议，分为5个Channel：其中写相关的有3个Channel，读有2个Channel，总计21个信号线。

注意：在Xilinx IP Core的寄存器读写接口中，信号线的数量不定，17根、18根、19根、21根的都有。其中，差异如下：

• 19根信号线，相比于21根信号线，少ARPROT和AWPROT
• 18根信号线，相比于19根信号线，少WSTRB

---

1.2. 信号详述

1.2.1. 时钟和复位

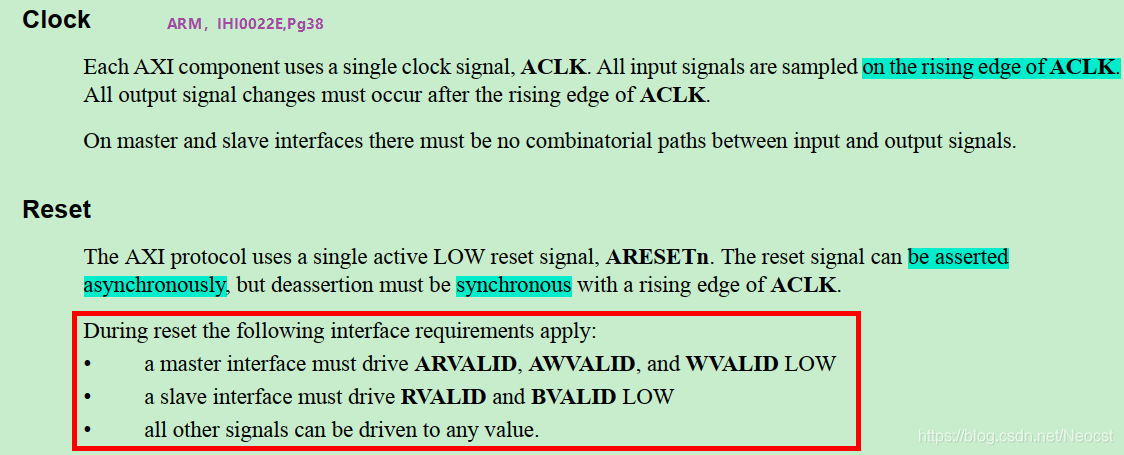

对于时钟信号，所有的信号在ACLK的上升沿采样。在Xilinx的应用中，AXI-Lite协议ACLK一般都是100MHz。

对于复位信号，协议的描述主要包括三点：

• 复位低有效
• 第二话的意思是，必须满足异步复位同步释放的要求
• 所有的VALID信号在复位阶段都需要拉低

需要注意得是，Xilinx的IP Core对复位信号的要求不同的。如：在AXI DMA中的复位信号至少需要保持16个时钟周期，且同步到ACLK信号的时钟域。

1.2.2. Read address & Read data Channel

Slave端的信号，如下：

//read address channel
  .s_axi_lite_arvalid(s_axi_lite_arvalid),          // input wire s_axi_lite_arvalid
  .s_axi_lite_arready(s_axi_lite_arready),          // output wire s_axi_lite_arready
  .s_axi_lite_araddr(s_axi_lite_araddr),            // input wire [9 : 0] s_axi_lite_araddr
  .s_axi_lite_arprot(3'b0             ),            // input wire [2 : 0] s_axi_lite_arprot
//read data channel
  .s_axi_lite_rvalid(s_axi_lite_rvalid),            // output wire s_axi_lite_rvalid
  .s_axi_lite_rready(s_axi_lite_rready),            // input wire s_axi_lite_rready
  .s_axi_lite_rdata(s_axi_lite_rdata),              // output wire [31 : 0] s_axi_lite_rdata
  .s_axi_lite_rresp(s_axi_lite_rresp),              // output wire [1 : 0] s_axi_lite_rresp

注：s_axi_lite_arprot为保护类型，暂时不用，Master直接赋0即可。详见，IHI0022E-Pg73。

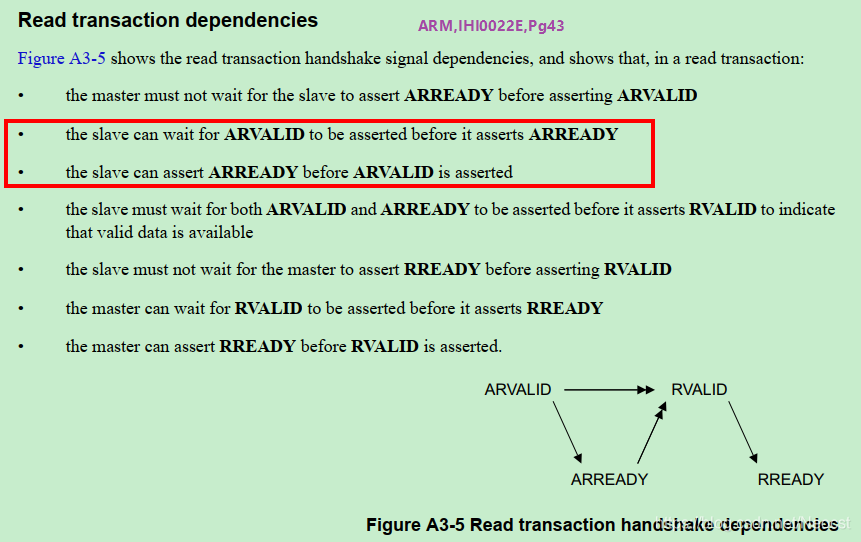

（上图中，单箭头-can，双箭头-must）
根据协议中的说明：

• ARVALID有效，可以在ARREADY有效前（对应上图第1句）
• ARREADY有效，可以在ARVALID有效之前，也可以在其有效之后（2,3）
• RVALID有效，必须在ARREADY和ARVALID同时有效之后。此时，写读地址成功，之后Slave才能拉高RVALID，以指示读数据有效（4），也没必须等待BREADY有效（5）
• RREADY有效，可以在RVALID有效之前，也可以在其有效之后（6,7）

上述存在很多情况，一般情况，满足必须得条件即可。存在多种可能的时序，满足其中一种即可。下面是Master端时序为例进行说明：

Step.1 Master拉高ARVALID信号，同时给ARADDR信号赋值；
Step.2 等到Slave的响应，当Slave将ARREADY拉高，即ARVALID和ARREADY信号同时有效时，读地址ARADDR写入；
Step.3 下一个上升沿时，将ARVALID拉低（写地址完成），同时ARADDR赋值为0（也可以不赋0，直到下一次写时再变化也可以），并将RREADY拉高（非此时刻必须）;
Step.4 等待RVALID到来，此时，RREADY和RVALID同时有效，获取有效的RDATA和RRESP；
Step.5 判断RRESP是否为0（0代表OK），如果OK，就拉低RREADY拉低，读操作完成；

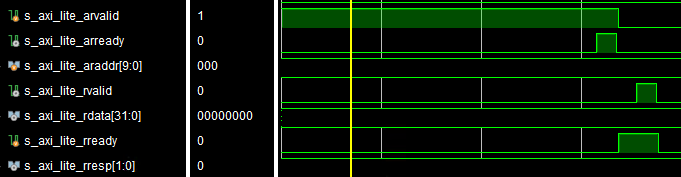

仿真实例：
以下代码，是我直接从Xilinx JESD MAC的官方例程tb中截取出来的。与我上述描述的步骤完全一致，可以借用到在自己的仿真工程中，如下：

  // AXI-Lite Read task
  task axi_read;
    //input  [29:0] offset;
    output [31:0] data;
    input  [31:0] addr;
    reg     [1:0] resp;
    begin
      // shift offset to account for AXI byte addressing
      //addr = {offset, 2'b00};
      // Drive Address valid
      @(posedge s_axi_aclk);
      #1000;
      s_axi_araddr  = addr;
      s_axi_arvalid = 1;
      s_axi_rready  = 0;
      // Address Response Phase
      @(negedge s_axi_aclk);
      while (s_axi_arready == 1'b0)
          @(negedge s_axi_aclk);
      @(posedge s_axi_aclk);
      #1000;
      s_axi_araddr  = 0;
      s_axi_arvalid = 0;
      s_axi_rready  = 1;
      // Read Data Phase
      @(negedge s_axi_aclk);
      while (s_axi_rvalid == 1'b0)
          @(negedge s_axi_aclk);
      @(posedge s_axi_aclk);
      data = s_axi_rdata;
      resp = s_axi_rresp;
      if (resp != 0) $display ("Error AXI RRESP not equal 0");
      #1000;
      s_axi_rready  = 0;
    end
  endtask // axi_read

1.2.3. Write address /Write data /Write response Channel

//write address channel
  .s_axi_lite_awvalid(s_axi_lite_awvalid),          // input wire s_axi_lite_awvalid
  .s_axi_lite_awready(s_axi_lite_awready),          // output wire s_axi_lite_awready
  .s_axi_lite_awaddr(s_axi_lite_awaddr),            // input wire [9 : 0] s_axi_lite_awaddr
  .s_axi_lite_awprot(3'b0             ),            // input wire [2 : 0] s_axi_lite_awprot
//write data channel
  .s_axi_lite_wvalid(s_axi_lite_wvalid),            // input wire s_axi_lite_wvalid
  .s_axi_lite_wready(s_axi_lite_wready),            // output wire s_axi_lite_wready
  .s_axi_lite_wdata(s_axi_lite_wdata),              // input wire [31 : 0] s_axi_lite_wdata
  .s_axi_lite_wstrb(4'hF            ),              // input wire [3 : 0] s_axi_lite_wstrb
//write response channel
  .s_axi_lite_bresp(s_axi_lite_bresp),              // output wire [1 : 0] s_axi_lite_bresp
  .s_axi_lite_bvalid(s_axi_lite_bvalid),            // output wire s_axi_lite_bvalid
  .s_axi_lite_bready(s_axi_lite_bready),            // input wire s_axi_lite_bready

注：s_axi_lite_arprot为保护类型，暂时不用，Master直接赋0即可。详见，IHI0022E-Pg73。
注：s_axi_lite_wstrb为选通脉冲，类似于tkeep信号，每一位指示1Byte，读取32bit数据时，Master直接赋值4’hF。详见，IHI0022E-Pg52。

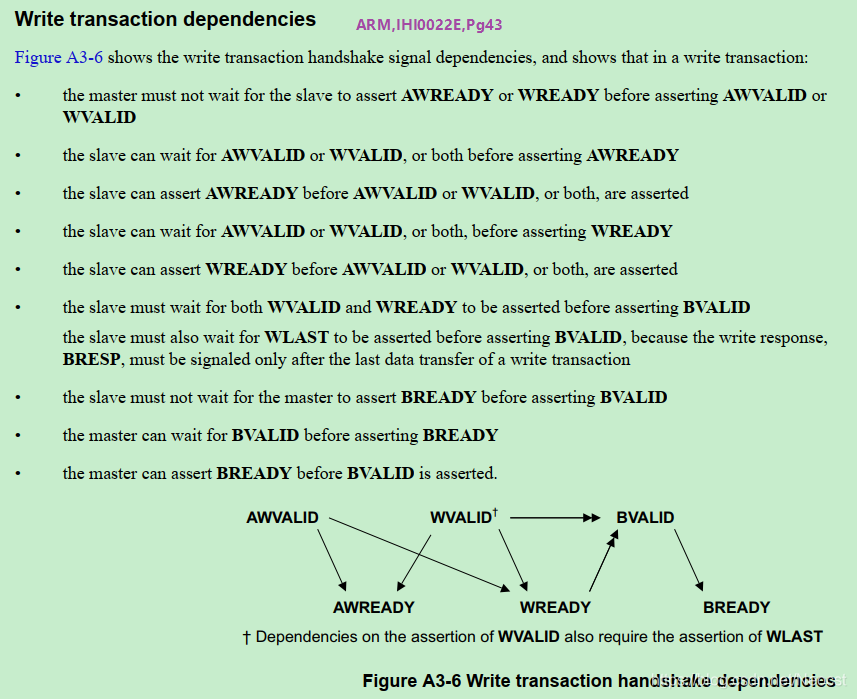

根据协议中的说明：

• AWREADY信号有效，在AWVALID or WVALID有效之前，之后都可以（对应上图1,2句）
• WREADY信号有效，在AWVALID or WVALID有效之前，之后都可以（3,4）
• BVALID有效，必须是在AWVALID 和 WVALID均有效之后（5），也没必须等待BREADY有效（6）
• BREADY有效，可以在BVALID有效之前，之后也可以（7,8）

注意：上述写写地址通道和写数据通道，可以理解为相互独立的。可以同时进行写操作。当两者同时生效之后，SLAVE才可以反馈是否写成功。

上述存在很多情况，一般情况，满足必须得条件即可。存在多种可能的时序，满足其中一种即可。下面是Master端时序为例进行说明：

Step.1 Master拉高AWVALID和WVALID信号，同时给AWADDR和ADATA信号赋值；（上述理解写写地址和写写数据时独立的，那么就可以同时进行）
Step.2 等到Slave的响应，当Slave将AWREADY和WREADY拉高，即AWVALID和AWREADY信号同时有效时，和WVALID和WREADY信号同时有效时，写地址AWADDR和WDATA写入；
Step.3 下一个上升沿时，将AWVALID和WREADY拉低（写地址和写数据完成），同时AWADDR和WDATA赋值为0（也可以不赋0，直到下一次写时再变化也可以）,写入完成
Step.4 等待BVALID到来，获取有效的BRESP；
Step.5 判断BRESP是否为0（0代表OK），如果OK，就使BREADY有效一个时钟周期，读操作完成；

注：上述，读写操作中的响应RREADY和BREADY的拉高是有区别的，这里就可以体现响应READY信号可以在VALID信号的之前，也可以之后。
仿真实例：
以下代码，是我直接从Xilinx JESD MAC的官方例程tb中截取出来的。与我上述描述的步骤完全一致，可以借用到在自己的仿真工程中，如下：

  // AXI-Lite Write task
  task axi_write;
    //input [29:0] offset;
    input [31:0] data;
    input [31:0] addr;
    reg    [1:0] resp;
    begin
      // shift offset to account for AXI byte addressing
      //addr = {offset, 2'b00};
      // Drive Address & Data valid
      @(posedge s_axi_aclk);
      #1000;
      s_axi_awaddr  = addr;
      s_axi_awvalid = 1;
      s_axi_wdata   = data;
      s_axi_wvalid  = 1;
      s_axi_bready  = 0;
      // Address Response Phase
      @(negedge s_axi_aclk);
      while (s_axi_awready == 1'b0)
          @(negedge s_axi_aclk);
      @(posedge s_axi_aclk);
      #1000;
      s_axi_awaddr  = 0;
      s_axi_awvalid = 0;
      // Data Response Phase
      @(negedge s_axi_aclk);
      while (s_axi_wready == 1'b0)
          @(negedge s_axi_aclk);
      @(posedge s_axi_aclk);
      #1000;
      s_axi_wdata   = 0;
      s_axi_wvalid  = 0;
      // BRESP phase
      @(negedge s_axi_aclk);
      while (s_axi_bvalid == 1'b0)
          @(negedge s_axi_aclk);
      @(posedge s_axi_aclk);
      resp = s_axi_bresp;
      if (resp != 0) $display ("Error AXI BRESP not equal 0");
      #1000;
      s_axi_bready = 1;
      @(posedge s_axi_aclk);
      #1000;
      s_axi_bready = 0;
    end
  endtask // axi_write

上述代码虽然是从Xilinx官方JESD MAC示例中截取出来的，实际上，这段代码是有问题的。我在进行JESD仿真时，是没有问题的。但在仿真AXI DMA实例时，就出现了问题。
在写AXI DMA的AXI4 Lite接口时出现了问题，仿真一直卡在了while (s_axi_wready == 1'b0)这里。原因如下：

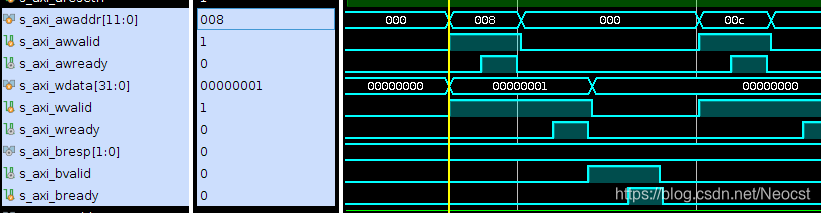

JESD MAC IP Core写数据时响应的时序如下：

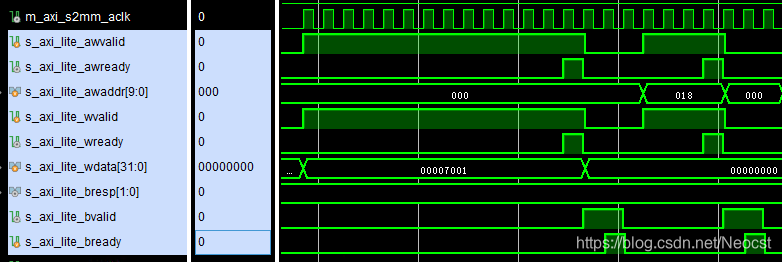

而AXI DMA写数据时，时序如下：

可以看出：在AXI DMA这个IP CORE中，AWREADY和WREADY信号是同时来的，而JESD MAC的这两个信号不是同时来的。
而上述代码的TASK中判断这两个信号是有先后顺序的，就不支持两个信号同时来的情况。
对代码进行如下修改，让两个条件支持同时判断。
注：看来代码还是不能直接随便借用。233333

  // AXI-Lite Write task
  task axi_write;
    //input [29:0] offset;
    input [31:0] data;
    input [31:0] addr;
    reg    [1:0] resp;
    begin
      // shift offset to account for AXI byte addressing
      //addr = {offset, 2'b00};
      // Drive Address & Data valid
      @(posedge s_axi_aclk);
      #1000;
      s_axi_awaddr  = addr;
      s_axi_awvalid = 1;
      s_axi_wdata   = data;
      s_axi_wvalid  = 1;
      s_axi_bready  = 0;
      fork
          begin
              // Address Response Phase
              @(negedge s_axi_aclk);
              while (s_axi_awready == 1'b0)
                  @(negedge s_axi_aclk);
              @(posedge s_axi_aclk);
              #1000;
              s_axi_awaddr  = 0;
              s_axi_awvalid = 0;
          end
          begin
              // Data Response Phase
              @(negedge s_axi_aclk);
              while (s_axi_wready == 1'b0)
                  @(negedge s_axi_aclk);
              @(posedge s_axi_aclk);
              #1000;
              s_axi_wdata   = 0;
              s_axi_wvalid  = 0;
          end
      join
      // BRESP phase
      @(negedge s_axi_aclk);
      while (s_axi_bvalid == 1'b0)
          @(negedge s_axi_aclk);
      @(posedge s_axi_aclk);
      resp = s_axi_bresp;
      if (resp != 0) $display ("Error AXI BRESP not equal 0");
      #1000;
      s_axi_bready = 1;
      @(posedge s_axi_aclk);
      #1000;
      s_axi_bready = 0;
    end
  endtask // axi_write
