本文首先对AXI4总线协议进行了一个简单的介绍，然后使用vivado提供的模板创建了一个AXI4-Lite Master的接口，并生成了一个具有Master和Slave的代码实例，阅读该示例代码，进行修改后用于自己的项目。
AXI4总线协议
详细信息可以参考官方手册 AXI Protocol
概述
AXI总线作为一种总线，可以挂载若干个主设备（master）和从设备（slave），AXI总线协议定义了主设备和从设备之间如何进行通信。
主设备可以向从设备发起读事务（Read Transaction）和写事务（Write Transaction），从设备只能被动接受主设备发起的请求并作出响应
一般来说，所有的设备共享总线的控制总线、地址总线和数据总线，因此同一时间只能有一对主从设备通过总线进行通信。由于可能会有多个主设备同时访问总线，因此必须要有个控制器选择哪个主设备优先进行通信，这便是总线仲裁；此外主设备可能会访问不同的从设备，此时控制器需要对主设备访问的地址进行译码，选择对应的从设备来和主设备进行通信。下面是一个示意图，图中的 Interconnect 就是我上面说的控制器。
在IO统一编址的系统中，每个从设备都会对应一段内存地址空间，比如说LCD控制器可能会对应地址0xff001000-0xff0010ff，这里0xff001000便是LCD控制器的基地址（Base Address）；此外还有个地址偏移的概念，比如说地址0xff001004相对基地址的偏移就是0x4。主设备访问从设备需要使用实际地址，即基地址+地址偏移，而从设备一般只需要知道偏移地址即可。
LCD控制器（从设备）其实并不关心基地址是啥，它只要定义好每个偏移地址是用来干啥的就可以，比如说偏移地址0x4（该偏移地址对应的实际地址是基地址+偏移地址，即0xff001004）可能对应于存储LCD控制器型号的寄存器，LCD控制器需要自己定义好当主设备读写它对应地址空间的某个地址时，自己应该干啥，比如LCD控制器可以实现为，当主设备读取0xff001004（偏移地址0x4）时，它会把LCD的型号返回给主设备。
主设备和上图中的
Interconnect则需要约定好从设备的基地址。主设备可能需要访问不同的从设备，自然需要知道从设备的基地址；Interconnect需要将主设备访问的地址进行译码，从而选择对应的从设备来和主设备进行通信，因此也需要知道从设备的基地址。
AXI4总线协议支持以下三种类型的接口（Interface）：
- AXI4（有时候也叫AXI4-full）：高性能存储映射接口
- AXI4-Lite：简化版的AXI4接口，用于较少数据量的存储映射通信
- AXI4-Steam：用于高速数据流传输，非存储映射接口
所谓存储映射，就是主设备访问从设备时需要给出访问的地址，即从设备是对应一段内存空间地址的，和上面说的IO统一编址差不多一个意思
AXI4-full接口支持突发传输，主要用于处理器访问存储器等需要指定地址的高速数据传输场景。AXI4-Lite接口为外设提供单个数据传输，主要用于访问一些低速外设中的寄存器。而AXI-Steam接口则向FIFO一样，数据传输时不需要地址，在主从设备之间直接连续读写数据，主要用于如视频、高速AD、PCIe、DMA接口等需要高速数据传输的场合。
AXI4-full接口支持突发传输，所谓突发传输，就是给一个地址，可以对从这个地址开始的若干个地址处的值都进行读写，至于这若干个地址分别是什么，需要根据写/读地址通道 Master 给出的控制信号来决定
AXI4-Lite接口为外设提供单个数据传输，所谓单个数据传输，就是给一个地址，就只能读写这一个地址处的值
AXI4-Lite接口
AXI4-Lite接口由五个独立的通道构成：
- 读地址
- 读数据
- 写地址
- 写数据
- 写响应
在一次读事务（Read Transaction）的过程中，主机首先在读地址通道给出读地址和控制信号，然后从机由读数据通道返回读出的数据。下面是使用读地址和读数据通道实现一次读事务的示意图：
对于AXI4-Lite接口，一次读事务只能读取一个地址处的数据，但是对于AXI4-Full接口，一次读事务中，Master发出一个地址，而Slave可以从该地址开始连续读出多个地址处的数据并发送到读数据通道，这便是所谓的突发传输
在一次写事务（Write Transaction）的过程中，主机在写地址通道给出写地址和控制信号，然后在写数据通道发送要写的数据。从机在接收数据之后，在写响应通道给出响应信号。下面是一次写事务的示意图：
对于AXI4-Lite接口，一次写事务只能写入一个地址处的数据，但是对于AXI4-Full接口，一次写事务中，Master发出一个地址后，可以连续发出多个数据，Slave可以从该地址开始连续写多个地址处的数据，这便是所谓的突发传输
每个通道都包含了一组信号，尤其需要注意的是 VALID 和 READY 信号。VALID 信号由源端（source）产生，表示当前地址或者数据线上的信息是有效的；而 READY 信号由目的端（destination）产生，则表示已经准备好接收地址、数据以及控制信息。
举个例子，对于读数据通道，Slave需要将数据发送给Master，所以Slave是源端，也就是Slave负责产生 VALID 信号，Master负责产生READY信号
对于写数据通道，Master需要将数据发送给Slave，所以Master是源端，也就是Master负责产生 VALID 信号，Slave负责产生READY信号
在由通道传输信息的时候，需要通过 VALID 和 READY 信号进行握手，如下图所示，图片中的 INFORMATION 是指通过通道传输的某种信息，可以是地址、数据、控制信号等等
在 AXI 协议中，所有的输入信号都在是 ACLK 的上升沿采样，所有的输出信号必须在 ACLK 的上升沿之后才能改变。在 T1 之后，源端将 VALID 拉高，表明 INFORMATION 信号线上传输的是有效的地址、数据或者控制信息。目的端在 T2 之后将 READY 拉高，表明它已经准备好接收数据，此时源端必须保持 INFORMATION 数据稳定不变，直到 T3 时刻进行数据传输。
为了防止死锁，VALID信号和READY必须遵守以下的约定：
- VALID信号的拉高不能依赖于 READY 信号，也就是说源端不允许等目的端的 READY 信号拉高之后，才将 VALID 信号拉高。而且， 一旦 VALID 拉高，源端必须保持其处于拉高状态，直至成功握手（在时钟上升沿检测到 VALID 和 READY 均为高电平）后才能拉低 VALID
- 目的端可以等检测到 VALID 信号拉高后，才将READY信号拉高；也可以不等
到这里，已经简单介绍了 AXI4-Lite 接口的读写过程，以及握手协议。
下面主要讲解AXI-Lite Master接口，在讲解时，是直接把一个主设备和一个从设备连接在一起，从而忽略总线的仲裁和地址译码，重点关注协议内容。
创建代码实例
下面介绍如何使用vivado提供的模板创建一个AXI4-Lite Master的接口，并生成一个具有Master和Slave的代码实例。
首先打开Vivado，创建一个新工程，进入后点击右上角 Tools->Create and Package New IP，会弹出一个窗口，点击 Next 后，窗口如下所示

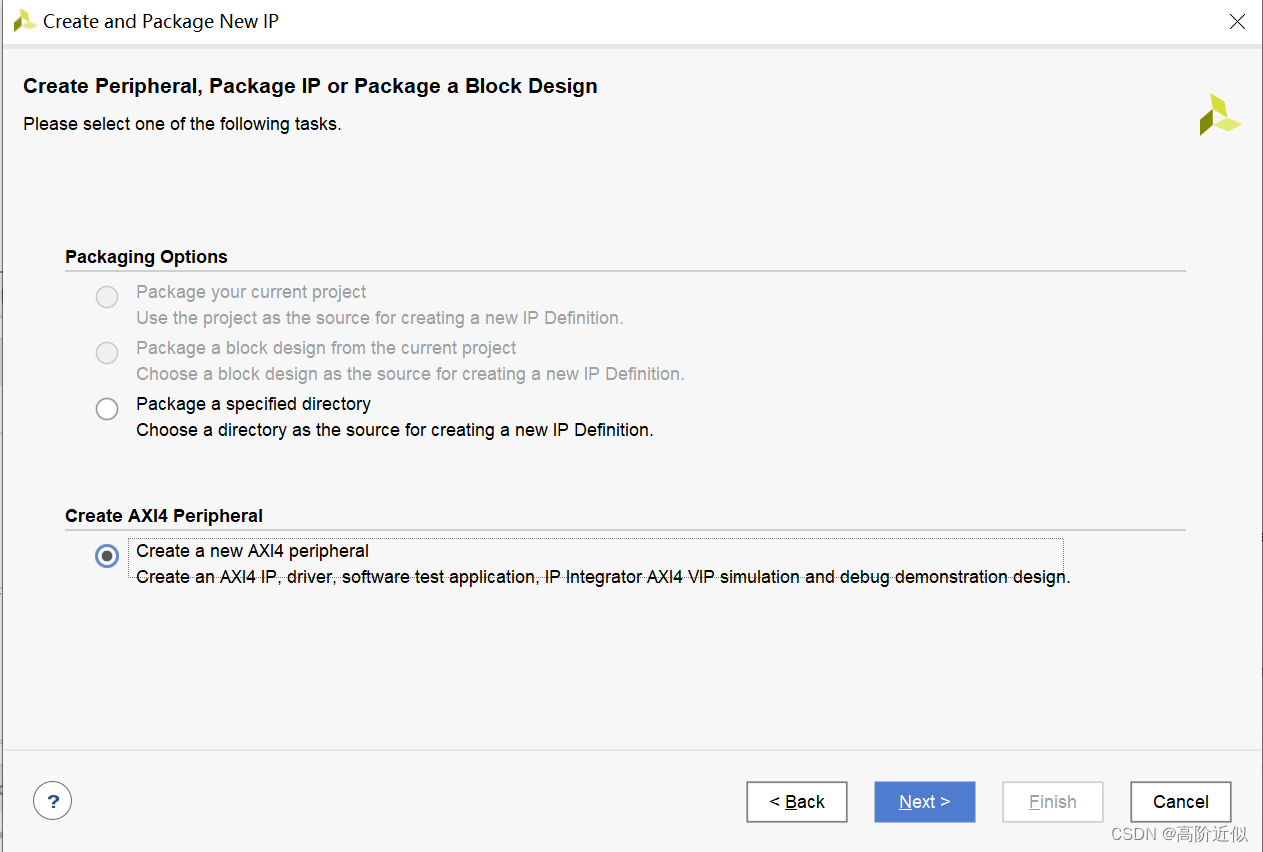

勾选 Create a new AXI4 peripheral，点击 Next，窗口如下所示

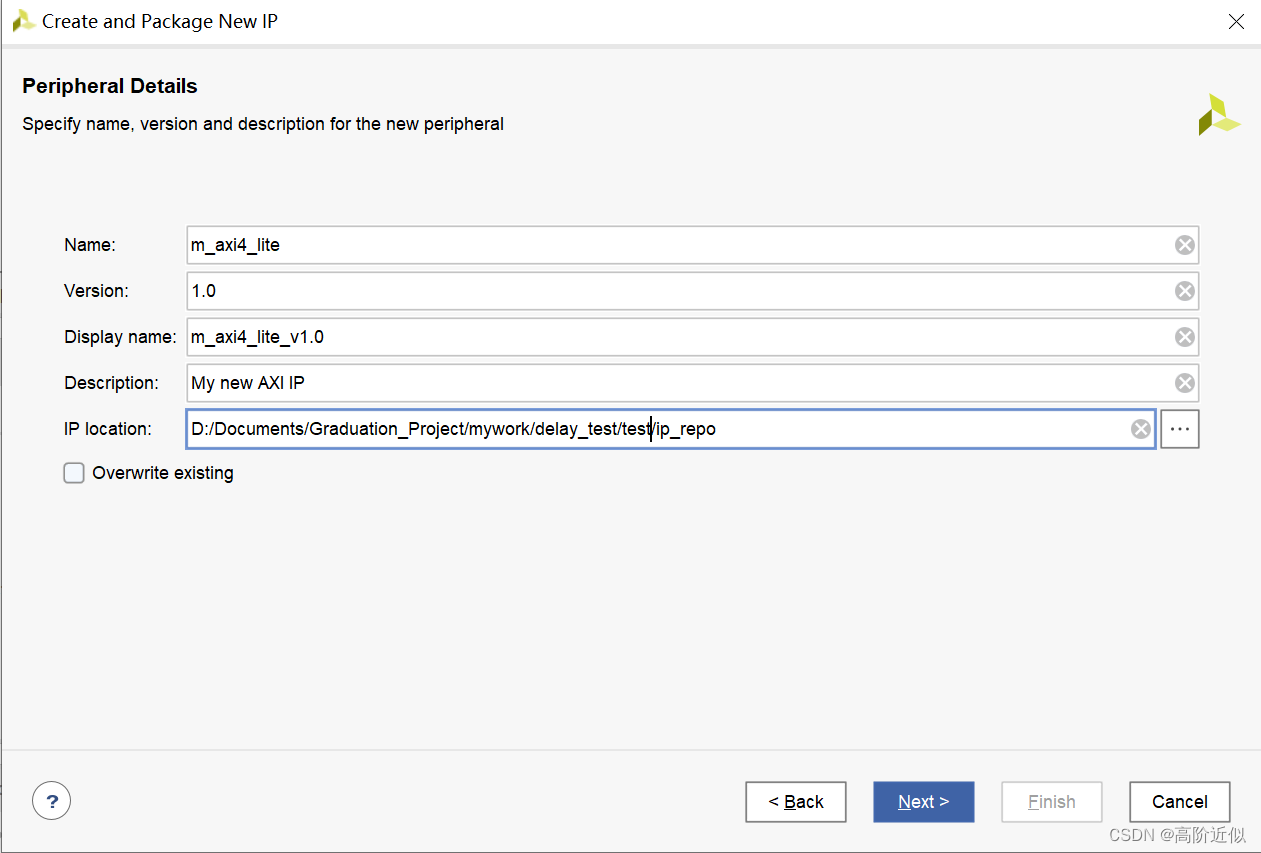

这里可以设置IP的名称和存储路径，设置好后点击 Next，窗口如下所示

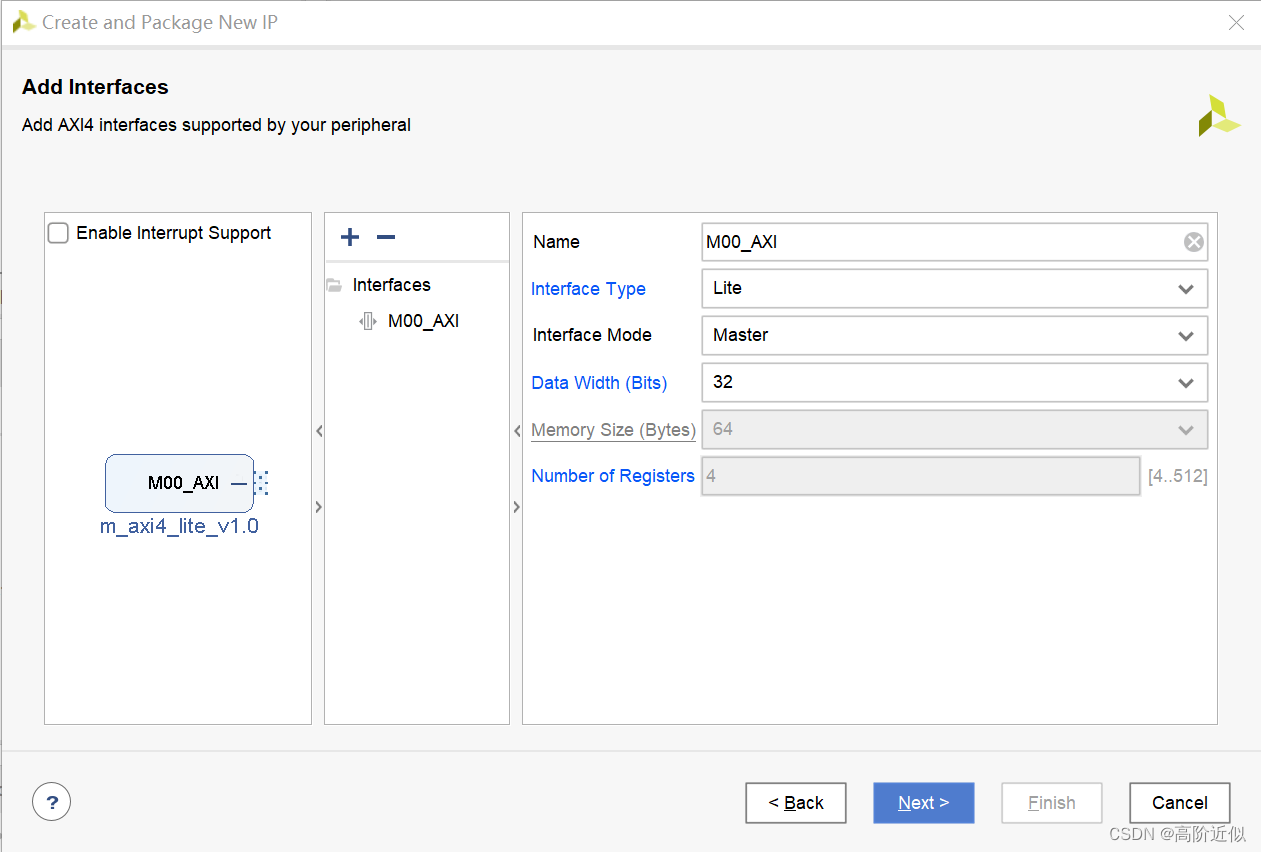

Interface Type 选择 Lite，Interface Mode 选择 Master，Data Width 这里不能修改（AXI4总线协议支持32位和64位的数据宽度，但是这里暂时不能修改，去哪修改后面再说明），Memory Size 只能在接口为 AXI4-full Slave 时才可以修改（回忆之前说的AXI4-full接口主要用于处理器访问存储器，Memory Size 的含义就清楚了），Number of Registers 只能在接口为 AXI4-Lite slave 时可以修改（回忆之前说的AXI4-Lite接口主要用于访问寄存器，Number of Registers 的含义就清楚了）。选择后点击 Next，窗口如下所示

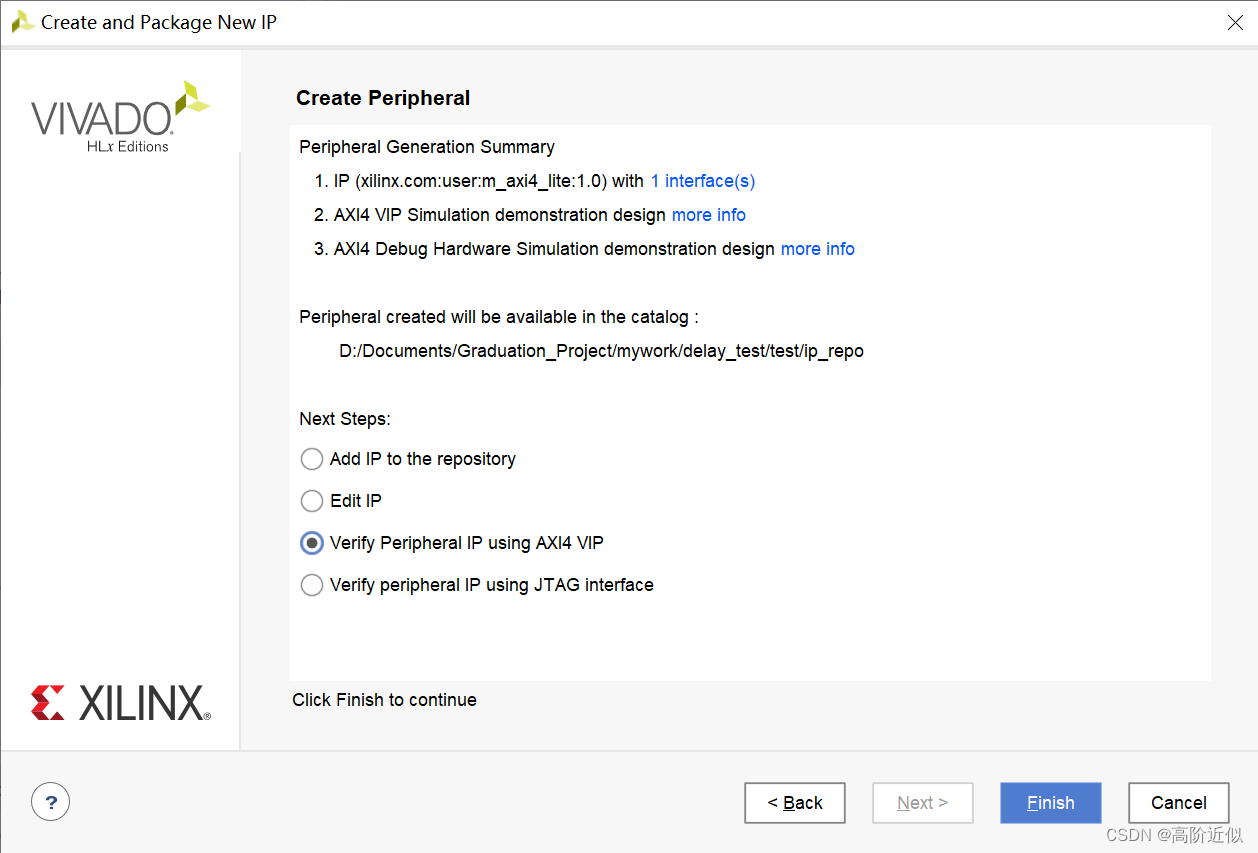

勾选 Verify Peripheral IP using AXI4 VIP，用于生成一个具有Master和Slave的代码实例，点击 Finish，最终界面如下所示

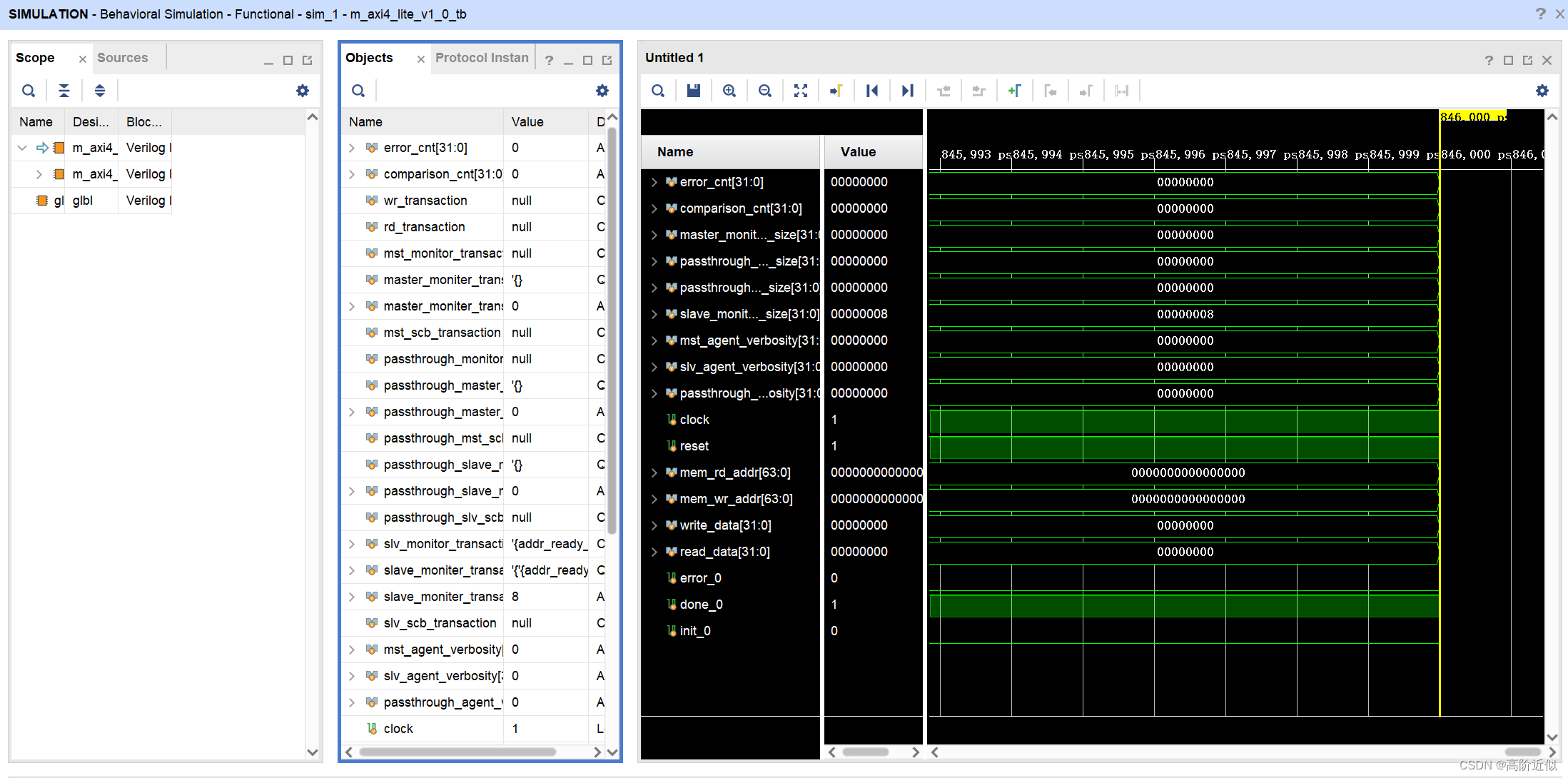

可以看到vivado自动执行了模拟，点击图片右上角的 x 关掉模拟，界面如下所示

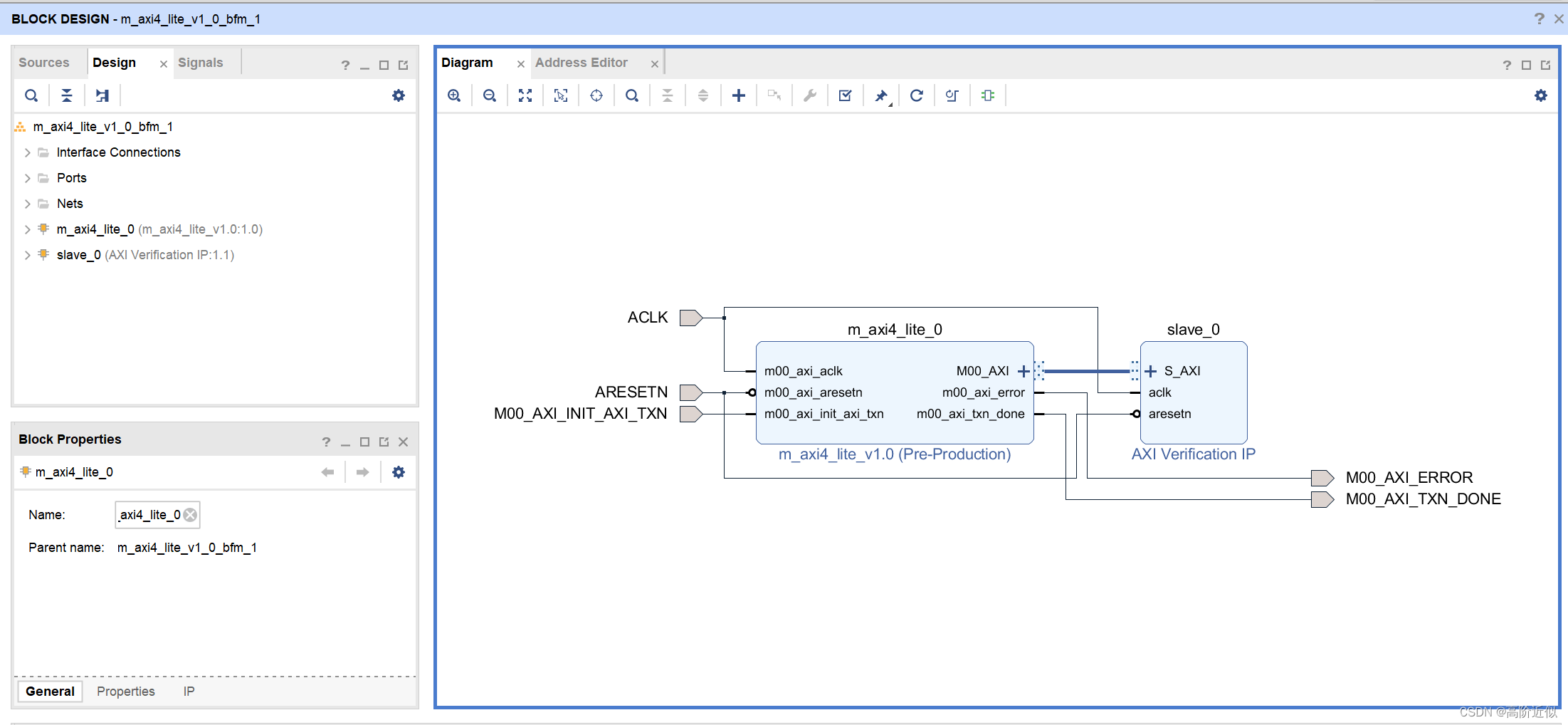

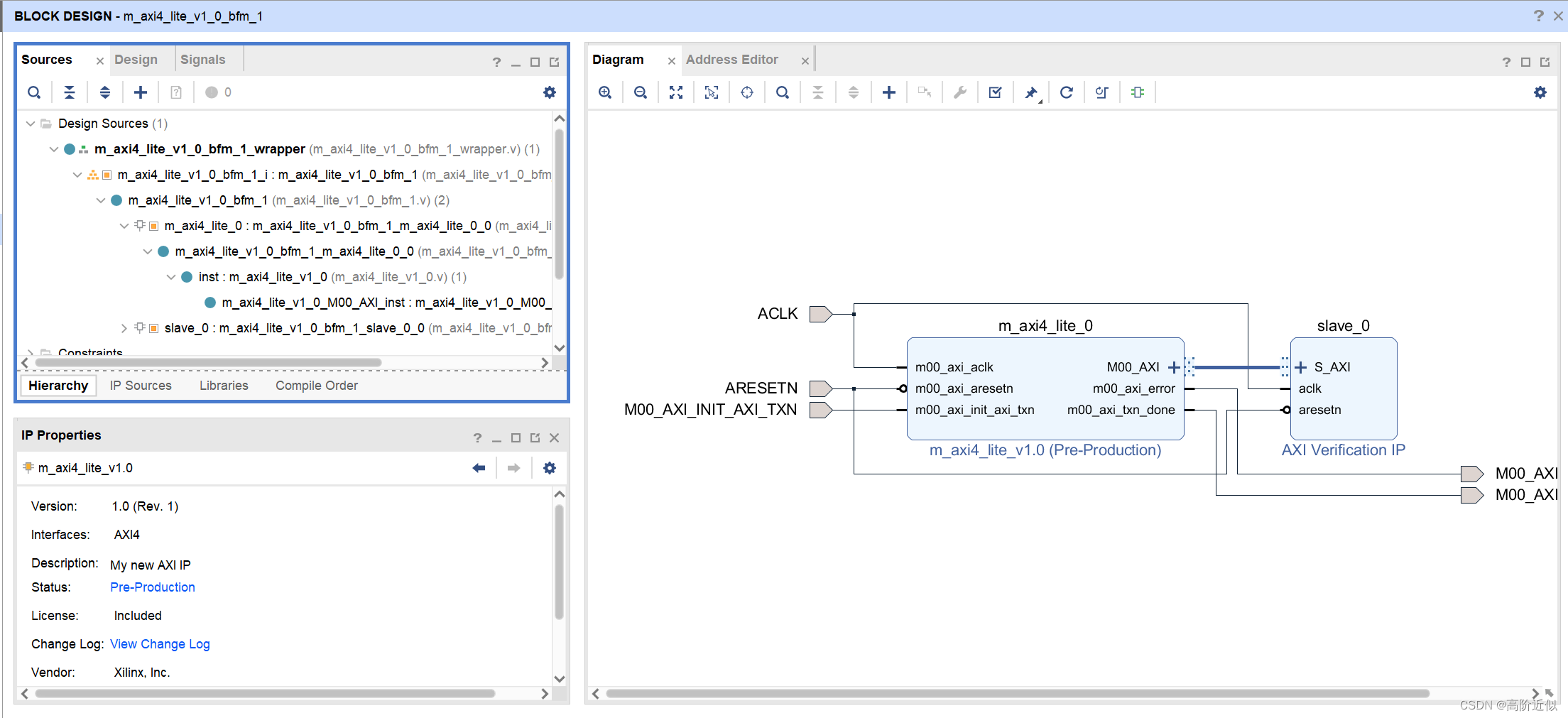

可以看到右边 Diagram 一栏给出了这个代码实例的连接图，左边这个是我们自己创建的 AXI4-Lite Master 接口，右边是vivado自己创建的用于验证Master功能的 AXI4-Lite Slave。

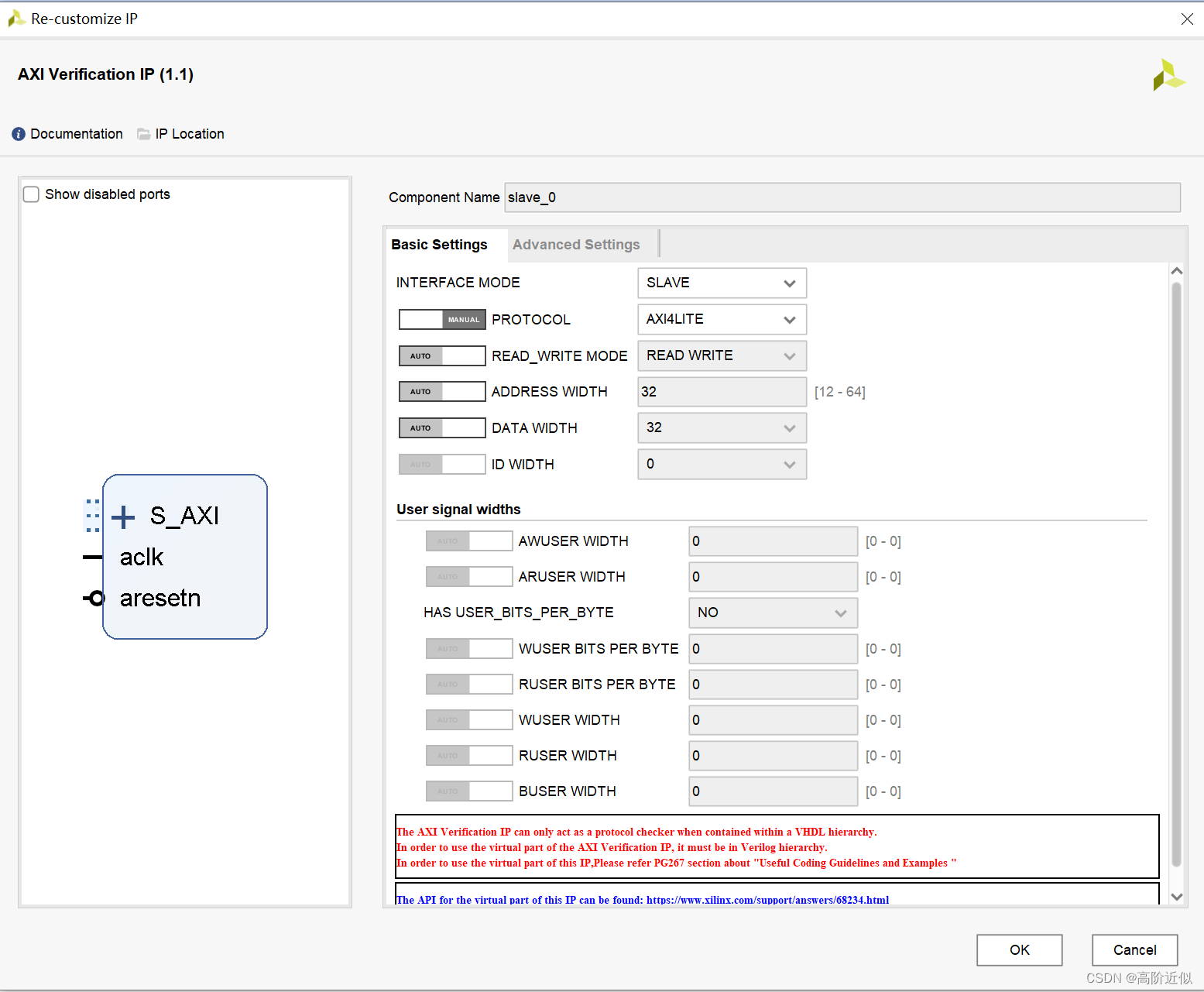

如果我们要修改地址宽度和数据宽度，可以双击 Diagram 中的 slave_0，如下图所示，此时还不能修改，点击 ADDRESS WIDTH 和 DATA WIDTH 前面的 AUTO，切换到 MANUAL 后即可修改，我这里保持默认。

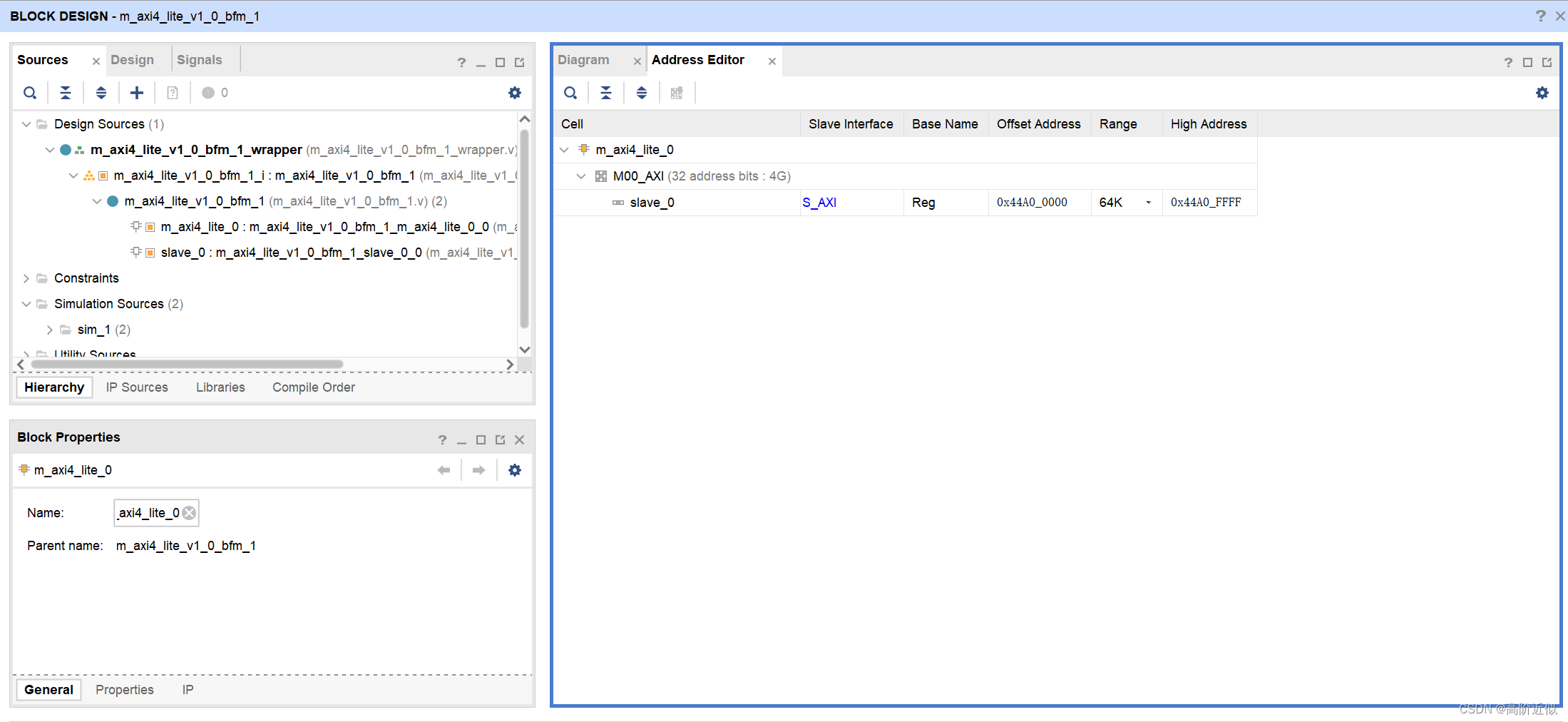

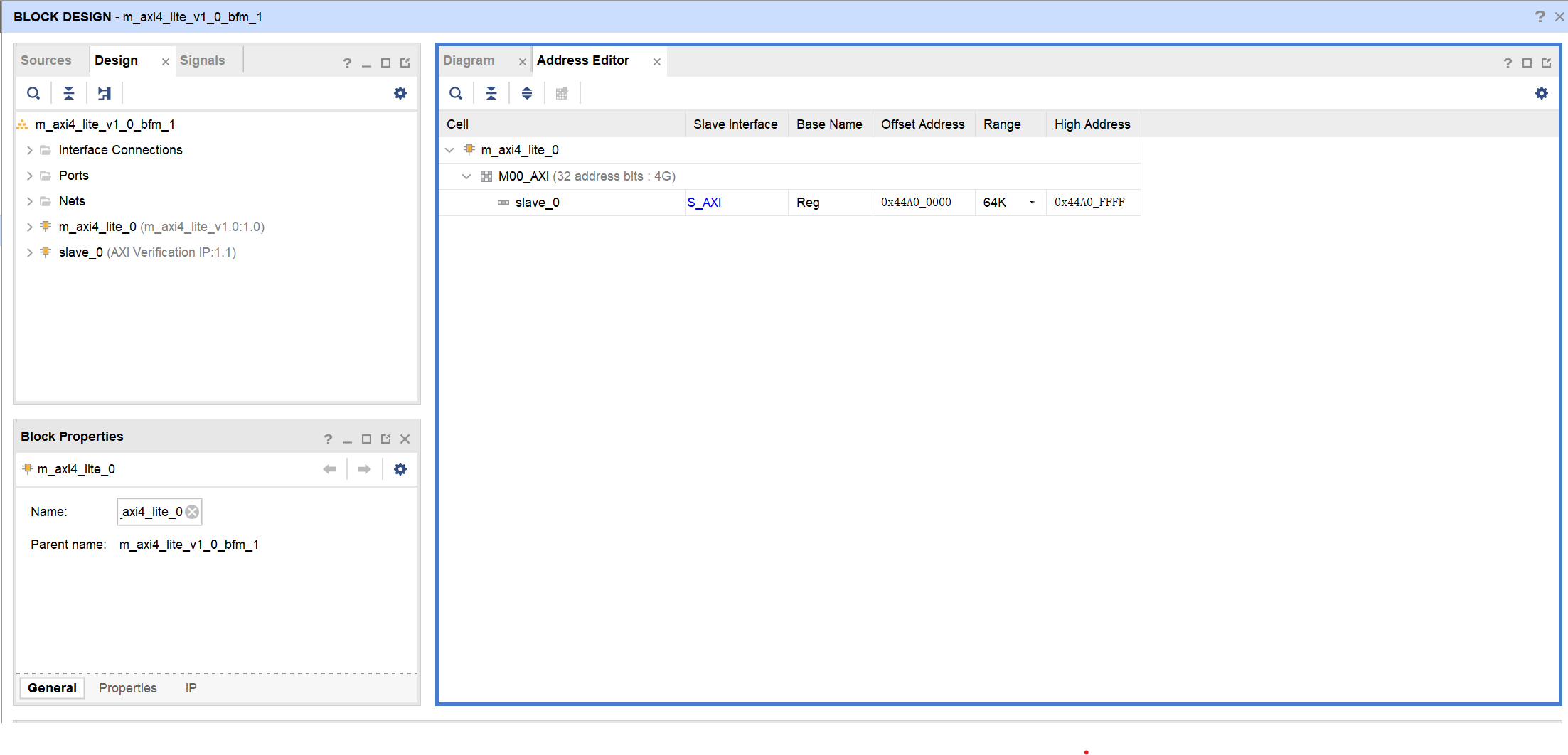

点击 Address Editor，这里我们可以编辑 Slave 对应的地址空间，这里保持默认即可，如下图所示
另外值得一提的是，点击界面最左侧的 PROJECT MANAGER->IP catalog ，我们可以在 User Repository 下找到我们刚刚定义的 AXI4-Lite Master IP核。
接下来我们找到源代码，如下所示
我们主要关心的是 m_axi4_lite_0，也就是我们刚刚创建的IP核，右击 m_axi4_lite_v1_0_bfm_1_i，点击 Generate Output Products，会弹出以下窗口

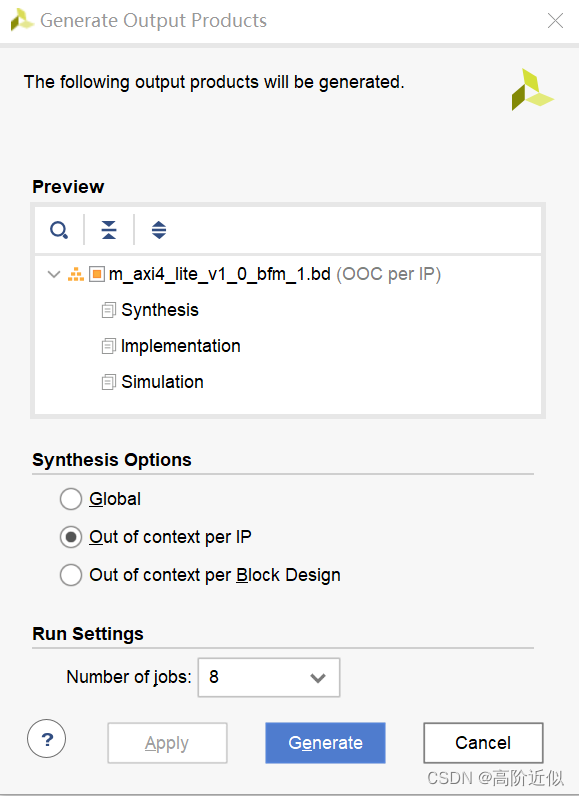

点击 Generate，等待完成后，如下图所示，可以看到 m_axi4_lite_0 前面多了一个 >，点击 >（如果弹出窗口，点击 OK即可）展开IP核，等待完成后，最终结果如下所示
乍一看有很多层，其实都只是简单的套壳，我们接下来真正要分析的就是最下层的 m_axi4_lite_v1_0_M00_AXI_inst，双击后即可打开。具体代码的分析将在下一部分进行。
代码分析
接下来主要是分析官方给的Master示例，即 m_axi4_lite_v1_0_M00_AXI.v。
首先来描述一下该示例代码干了啥：当用户给一个开启信号后，Master接口会首先进行4次写事务（Slave中定义了4个寄存器，一次写事务完成对一个寄存器的修改），然后再进行4次读事务（依次读取4个寄存器），在读的过程中会比对读出来的值和预期值（也就是写事务中写入的值）是否一样，最终输出比对的结果，然后等待用户下一次的开启信号。
模块参数
| 名称 | 作用 |
|---|---|
| C_M_START_DATA_VALUE | Master 将从 C_M_START_DATA_VALUE 开始生成要写的数据 |
| C_M_TARGET_SLAVE_BASE_ADDR | Slave 的基地址 |
| C_M_AXI_ADDR_WIDTH | 读写地址的宽度，默认32位 |
| C_M_AXI_DATA_WIDTH | 读写数据的宽度，默认32位 |
| C_M_TRANSACTIONS_NUM | 执行读事务和写事务的次数，默认4次，因为Slave寄存器的数目是4，4次写/读事务依次对应一个寄存器 |
输入输出信号
其他信号
| 名称 | 作用 |
|---|---|
| input wire INIT_AXI_TXN | 也就是上面说的开启信号，用户需要将该信号拉高一个时钟周期来开启 |
| output reg ERROR | 如果比对结果不一样，或者数据传输出现错误，ERROR会被置位 |
| output wire TXN_DONE | 当读写事务以及结果比对都完成后，TXN_DONE会被置位 |
| input wire M_AXI_ACLK | 时钟 |
| input wire M_AXI_ARESETN | 复位信号，低电平复位 |
写地址通道
带有AW的信号，即Address Write
| 名称 | 作用 |
|---|---|
| output wire [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_AWADDR | 写地址 |
| output wire [2 : 0] M_AXI_AWPROT | 该信号表示写事务的权限和安全级别，以及写事务是数据访问还是指令访问。具体细节可以参考官方手册，示例代码中该信号的值恒为 3'b000 |
| output wire M_AXI_AWVALID | 该信号拉高表明 Master 发出了有效的写地址和控制信号（控制信号就是指M_AXI_AWPROT） |
| input wire M_AXI_AWREADY | 该信号拉高表示slave已准备好接受地址和相关控制信号 |
写数据通道
带有W的信号
| 名称 | 作用 |
|---|---|
| output wire [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_WDATA | 写数据 |
| output wire [C_M_AXI_DATA_WIDTH/8-1 : 0] M_AXI_WSTRB | 选通信号，用于表示写数据中哪些字节是合法的，也就是说哪些字节需要写入到slave中，示例代码中该信号的值恒为 4'b1111 |
| output wire M_AXI_WVALID | 该信号拉高表示 Master 发出了有效的写数据和选通信号 |
| input wire M_AXI_WREADY | 该信号拉高表明 Slave 已经准备好接受地址和选通信号 |
写响应通道
带有B的信号
| 名称 | 作用 |
|---|---|
| input wire [1 : 0] M_AXI_BRESP | 该信号表明写事务的状态 |
| input wire M_AXI_BVALID | 这个信号拉高表明 Slave 发出了有效的 M_AXI_BRESP 信号 |
| output wire M_AXI_BREADY | 该信号拉高表示 Master 已经准备好接受 M_AXI_BRESP 信号 |
读地址通道
带有AR的信号
| 名称 | 作用 |
|---|---|
| output wire [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_ARADDR | 读地址 |
| output wire [2 : 0] M_AXI_ARPROT | 保护类型。该信号表明事务的特权和安全级别，以及事务是数据访问还是指令访问。具体细节可以参考官方手册，示例代码中该信号的值恒为 3'b001 |
| output wire M_AXI_ARVALID | 该信号拉高表明 Master 发出了有效的读地址和控制信号 |
| input wire M_AXI_ARREADY | 该信号拉高表示 slave 已准备好接受地址和控制信号 |
读数据通道
带有R的信号
| 名称 | 作用 |
|---|---|
| input wire [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_RDATA | 读数据 |
| input wire [1 : 0] M_AXI_RRESP | 读响应，表明读事务的状态 |
| input wire M_AXI_RVALID | 读有效。表明slave正在发送读数据 |
| output wire M_AXI_RREADY | 读准备。表明master可以接受读数据和响应信息 |
代码阅读
状态机的相关状态
首先，有一个状态机控制整个代码的行为，相关信号如下所示
// function called clogb2 that returns an integer which has the
// value of the ceiling of the log base 2
function integer clogb2 (input integer bit_depth);
begin
for(clogb2=0; bit_depth>0; clogb2=clogb2+1)
bit_depth = bit_depth >> 1;
end
endfunction
// TRANS_NUM_BITS is the width of the index counter for
// number of write or read transaction.
localparam integer TRANS_NUM_BITS = clogb2(C_M_TRANSACTIONS_NUM-1);
// Example State machine to initialize counter, initialize write transactions,
// initialize read transactions and comparison of read data with the
// written data words.
parameter [1:0] IDLE = 2'b00, // This state initiates AXI4Lite transaction
// after the state machine changes state to INIT_WRITE
// when there is 0 to 1 transition on INIT_AXI_TXN
INIT_WRITE = 2'b01, // This state initializes write transaction,
// once writes are done, the state machine
// changes state to INIT_READ
INIT_READ = 2'b10, // This state initializes read transaction
// once reads are done, the state machine
// changes state to INIT_COMPARE
INIT_COMPARE = 2'b11; // This state issues the status of comparison
// of the written data with the read data
reg [1:0] mst_exec_state;
从状态名称大概能知道每个状态的任务，mst_exec_state 就是当前的状态，具体状态机的状态是如何变化的，后面再解释
一堆信号声明
接下来是一连串的信号声明，有些信号从名字大概可以知道用途，后面碰到了再详细解释，这里先不管
// AXI4LITE signals
//write address valid
reg axi_awvalid;
//write data valid
reg axi_wvalid;
//read address valid
reg axi_arvalid;
//read data acceptance
reg axi_rready;
//write response acceptance
reg axi_bready;
//write address
reg [C_M_AXI_ADDR_WIDTH-1 : 0] axi_awaddr;
//write data
reg [C_M_AXI_DATA_WIDTH-1 : 0] axi_wdata;
//read addresss
reg [C_M_AXI_ADDR_WIDTH-1 : 0] axi_araddr;
//Asserts when there is a write response error
wire write_resp_error;
//Asserts when there is a read response error
wire read_resp_error;
//A pulse to initiate a write transaction
reg start_single_write;
//A pulse to initiate a read transaction
reg start_single_read;
//Asserts when a single beat write transaction is issued and remains asserted till the completion of write trasaction.
reg write_issued;
//Asserts when a single beat read transaction is issued and remains asserted till the completion of read trasaction.
reg read_issued;
//flag that marks the completion of write trasactions. The number of write transaction is user selected by the parameter C_M_TRANSACTIONS_NUM.
reg writes_done;
//flag that marks the completion of read trasactions. The number of read transaction is user selected by the parameter C_M_TRANSACTIONS_NUM
reg reads_done;
//The error register is asserted when any of the write response error, read response error or the data mismatch flags are asserted.
reg error_reg;
//index counter to track the number of write transaction issued
reg [TRANS_NUM_BITS : 0] write_index;
//index counter to track the number of read transaction issued
reg [TRANS_NUM_BITS : 0] read_index;
//Expected read data used to compare with the read data.
reg [C_M_AXI_DATA_WIDTH-1 : 0] expected_rdata;
//Flag marks the completion of comparison of the read data with the expected read data
reg compare_done;
//This flag is asserted when there is a mismatch of the read data with the expected read data.
reg read_mismatch;
//Flag is asserted when the write index reaches the last write transction number
reg last_write;
//Flag is asserted when the read index reaches the last read transction number
reg last_read;
reg init_txn_ff;
reg init_txn_ff2;
reg init_txn_edge;
wire init_txn_pulse;
一堆assign语句
接下来是一些 assign 语句
// I/O Connections assignments
//Adding the offset address to the base addr of the slave
// 接下来代码里使用的axi_awaddr都是寄存器的偏移地址
assign M_AXI_AWADDR = C_M_TARGET_SLAVE_BASE_ADDR + axi_awaddr;
//AXI 4 write data
assign M_AXI_WDATA = axi_wdata;
assign M_AXI_AWPROT = 3'b000;
assign M_AXI_AWVALID = axi_awvalid;
//Write Data(W)
assign M_AXI_WVALID = axi_wvalid;
//Set all byte strobes in this example
// 写数据的四个字节都选通
assign M_AXI_WSTRB = 4'b1111;
//Write Response (B)
assign M_AXI_BREADY = axi_bready;
//Read Address (AR)
// 接下来代码里使用的axi_araddr都是寄存器的偏移地址
assign M_AXI_ARADDR = C_M_TARGET_SLAVE_BASE_ADDR + axi_araddr;
assign M_AXI_ARVALID = axi_arvalid;
assign M_AXI_ARPROT = 3'b001;
//Read and Read Response (R)
assign M_AXI_RREADY = axi_rready;
//Example design I/O
// TXN_DONE并不是AXI协议里面的，这个信号就是用户自己定义的信号，用于指示啥时候读写事务都完成了
assign TXN_DONE = compare_done;
开启信号
另外，需要注意这几个变量：init_txn_ff，init_txn_ff2 和 init_txn_pulse，接下来的代码给出了这几个变量的用法。
assign init_txn_pulse = (!init_txn_ff2) && init_txn_ff;
//Generate a pulse to initiate AXI transaction.
always @(posedge M_AXI_ACLK)
begin
// Initiates AXI transaction delay
if (M_AXI_ARESETN == 0 )
begin
init_txn_ff <= 1'b0;
init_txn_ff2 <= 1'b0;
end
else
begin
init_txn_ff <= INIT_AXI_TXN;
init_txn_ff2 <= init_txn_ff;
end
end
INIT_AXI_TXN 就是之前说的开启信号，这个开启信号置位的时间可能会持续多个周期，后面的很多代码会在时钟上升沿检查开启信号是否置位，如果置位那就把一堆寄存器都复位，也就是说如果直接用 INIT_AXI_TXN 作为开启信号，一旦这个信号置位持续多个周期，那么会导致接下来的多个周期里，该模块会反复置位；为了避免这个情况，示例代码使用了 init_txn_ff 和 init_txn_ff2 这两个变量，然后后面的代码实际使用的开启信号是 init_txn_pulse，阅读代码后可以发现，即使 INIT_AXI_TXN 置位持续多个周期，init_txn_pulse 也只是会置位一个周期。
写地址通道
接下来是写地址通道的代码。start_single_write 这个信号应该会保持高电平一个周期来启动一次写事务，该信号的生成在后面的代码中；write_index 用于表示已经发出了多少次写事务
//--------------------
//Write Address Channel
//--------------------
// 这里也不包括要写的地址，地址在后面生成，实现了将控制逻辑分离
// The purpose of the write address channel is to request the address and
// command information for the entire transaction. It is a single beat
// of information.
// 在这个例子中，地址有效和数据有效是同时置位的，因为都是在上升沿检测start_single_write是否置位
// Note for this example the axi_awvalid/axi_wvalid are asserted at the same
// time, and then each is deasserted independent from each other.
// This is a lower-performance, but simplier control scheme.
// awvalid信号必需保持高电平，直到slave置位awready信号
// AXI VALID signals must be held active until accepted by the partner.
// 下面这段话是说，每次检查到slave返回的awready信号置位后，就立即将valid复位
// 尽管可以不复位来发起多次请求，但是为了简便
// A data transfer is accepted by the slave when a master has
// VALID data and the slave acknoledges it is also READY. While the master
// is allowed to generated multiple, back-to-back requests by not
// deasserting VALID, this design will add rest cycle for
// simplicity.
// 这段话的没有冲突应该是指slave不会出现上一个请求还在执行，下一个请求就又来了的情况
// Since only one outstanding transaction is issued by the user design,
// there will not be a collision between a new request and an accepted
// request on the same clock cycle.
always @(posedge M_AXI_ACLK)
begin
//Only VALID signals must be deasserted during reset per AXI spec
//Consider inverting then registering active-low reset for higher fmax
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_awvalid <= 1'b0;
end
//Signal a new address/data command is available by user logic
else
begin
if (start_single_write)
begin
axi_awvalid <= 1'b1;
end
//Address accepted by interconnect/slave (issue of M_AXI_AWREADY by slave)
else if (M_AXI_AWREADY && axi_awvalid)
begin
axi_awvalid <= 1'b0;
end
end
end
// start_single_write triggers a new write
// transaction. write_index is a counter to
// keep track with number of write transaction
// issued/initiated
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
write_index <= 0;
end
// Signals a new write address/ write data is
// available by user logic
else if (start_single_write)
begin
write_index <= write_index + 1;
end
end
从上面的代码可以看出，awvalid 置位后需要等检测到 awready 信号置位后，它才会复位，而且 awvalid 不会等 awready 置位才置位
写数据通道
//--------------------
//Write Data Channel
//--------------------
// 这里没有要传输的数据的代码，要传输的数据是在后面生成
// 这个方法挺好的，尤其是我们进行模拟的时候，控制逻辑里面不包括要写入的数据，而是产生一个write_index的值
// 后面要传输的数据可以根据这个write_index来生成
//The write data channel is for transfering the actual data.
//The data generation is speific to the example design, and
//so only the WVALID/WREADY handshake is shown here
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_wvalid <= 1'b0;
end
//Signal a new address/data command is available by user logic
else if (start_single_write)
begin
axi_wvalid <= 1'b1;
end
//Data accepted by interconnect/slave (issue of M_AXI_WREADY by slave)
else if (M_AXI_WREADY && axi_wvalid)
begin
axi_wvalid <= 1'b0;
end
end
从上面的代码可以看出，wvalid 置位后需要等检测到 wready 信号置位后，它才会复位，而且 wvalid 不能等 wready 置位才置位
写响应通道
//----------------------------
//Write Response (B) Channel
//----------------------------
//The write response channel provides feedback that the write has committed
//to memory. BREADY will occur after both the data and the write address
//has arrived and been accepted by the slave, and can guarantee that no
//other accesses launched afterwards will be able to be reordered before it.
//The BRESP bit [1] is used indicate any errors from the interconnect or
//slave for the entire write burst. This example will capture the error.
//While not necessary per spec, it is advisable to reset READY signals in
//case of differing reset latencies between master/slave.
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_bready <= 1'b0;
end
// accept/acknowledge bresp with axi_bready by the master
// when M_AXI_BVALID is asserted by slave
else if (M_AXI_BVALID && ~axi_bready)
begin
axi_bready <= 1'b1;
end
// deassert after one clock cycle
else if (axi_bready)
begin
axi_bready <= 1'b0;
end
// retain the previous value
else
axi_bready <= axi_bready;
end
//Flag write errors
assign write_resp_error = (axi_bready & M_AXI_BVALID & M_AXI_BRESP[1]);
在上面的代码中，bready 会等 bvalid 置位后才会置位（当然 bready 也可以不等），然后维持一个周期的高电平后就会拉低
读地址通道
//----------------------------
//Read Address Channel
//----------------------------
//start_single_read triggers a new read transaction. read_index is a counter to
//keep track with number of read transaction issued/initiated
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
read_index <= 0;
end
// Signals a new read address is
// available by user logic
else if (start_single_read)
begin
read_index <= read_index + 1;
end
end
// A new axi_arvalid is asserted when there is a valid read address
// available by the master. start_single_read triggers a new read
// transaction
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_arvalid <= 1'b0;
end
//Signal a new read address command is available by user logic
else if (start_single_read)
begin
axi_arvalid <= 1'b1;
end
//RAddress accepted by interconnect/slave (issue of M_AXI_ARREADY by slave)
else if (M_AXI_ARREADY && axi_arvalid)
begin
axi_arvalid <= 1'b0;
end
// retain the previous value
end
从上面的代码可以看出，arvalid 置位后需要等检测到 arready 信号置位后，它才会复位，而且 arvalid 不会等 arready 置位才置位
读数据通道
//--------------------------------
//Read Data (and Response) Channel
//--------------------------------
//The Read Data channel returns the results of the read request
//The master will accept the read data by asserting axi_rready
//when there is a valid read data available.
//While not necessary per spec, it is advisable to reset READY signals in
//case of differing reset latencies between master/slave.
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_rready <= 1'b0;
end
// accept/acknowledge rdata/rresp with axi_rready by the master
// when M_AXI_RVALID is asserted by slave
else if (M_AXI_RVALID && ~axi_rready)
begin
axi_rready <= 1'b1;
end
// deassert after one clock cycle
else if (axi_rready)
begin
axi_rready <= 1'b0;
end
// retain the previous value
end
//Flag read errors
assign read_resp_error = (axi_rready & M_AXI_RVALID & M_AXI_RRESP[1]);
在上面的代码中，rready 会等 rvalid 置位后才会置位（当然 rready 也可以不等），然后维持一个周期的高电平后就会拉低
读写地址和数据生成
这块理解起来比较简单，不再赘述，如果后续我们要修改示例代码来用于自己的设计，这块也是需要重点关注的
//Address/Data Stimulus
//Address/data pairs for this example. The read and write values should
//match.
//Modify these as desired for different address patterns.
//Write Addresses
always @(posedge M_AXI_ACLK)
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_awaddr <= 0;
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_AWREADY && axi_awvalid)
begin
// 这是给下一次传输生成的新数据，而不是当前这个传输
axi_awaddr <= axi_awaddr + 32'h00000004;
end
end
// Write data generation
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1 )
begin
axi_wdata <= C_M_START_DATA_VALUE;
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_WREADY && axi_wvalid)
begin
// 这是给下一次传输生成的新数据，而不是当前这个传输
axi_wdata <= C_M_START_DATA_VALUE + write_index;
end
end
//Read Addresses
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_araddr <= 0;
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_ARREADY && axi_arvalid)
begin
axi_araddr <= axi_araddr + 32'h00000004;
end
end
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
expected_rdata <= C_M_START_DATA_VALUE;
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_RVALID && axi_rready)
begin
expected_rdata <= C_M_START_DATA_VALUE + read_index;
end
end
状态机
//implement master command interface state machine
always @ ( posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 1'b0)
begin
// reset condition
// All the signals are assigned default values under reset condition
mst_exec_state <= IDLE;
start_single_write <= 1'b0;
write_issued <= 1'b0;
start_single_read <= 1'b0;
read_issued <= 1'b0;
compare_done <= 1'b0;
ERROR <= 1'b0;
end
else
begin
// state transition
case (mst_exec_state)
IDLE:
// This state is responsible to initiate
// AXI transaction when init_txn_pulse is asserted
if ( init_txn_pulse == 1'b1 )
begin
mst_exec_state <= INIT_WRITE;
ERROR <= 1'b0;
compare_done <= 1'b0;
end
else
begin
mst_exec_state <= IDLE;
end
INIT_WRITE:
// This state is responsible to issue start_single_write pulse to
// initiate a write transaction. Write transactions will be
// issued until last_write signal is asserted.
// write controller
if (writes_done)
begin
mst_exec_state <= INIT_READ;//
end
else
begin
mst_exec_state <= INIT_WRITE;
if (~axi_awvalid && ~axi_wvalid && ~M_AXI_BVALID && ~last_write && ~start_single_write && ~write_issued)
begin
start_single_write <= 1'b1;
write_issued <= 1'b1;
end
else if (axi_bready)
begin
write_issued <= 1'b0;
end
else
begin
start_single_write <= 1'b0; //Negate to generate a pulse
end
end
INIT_READ:
// This state is responsible to issue start_single_read pulse to
// initiate a read transaction. Read transactions will be
// issued until last_read signal is asserted.
// read controller
if (reads_done)
begin
mst_exec_state <= INIT_COMPARE;
end
else
begin
mst_exec_state <= INIT_READ;
if (~axi_arvalid && ~M_AXI_RVALID && ~last_read && ~start_single_read && ~read_issued)
begin
start_single_read <= 1'b1;
read_issued <= 1'b1;
end
else if (axi_rready)
begin
read_issued <= 1'b0;
end
else
begin
start_single_read <= 1'b0; //Negate to generate a pulse
end
end
INIT_COMPARE:
begin
// This state is responsible to issue the state of comparison
// of written data with the read data. If no error flags are set,
// compare_done signal will be asseted to indicate success.
ERROR <= error_reg;
mst_exec_state <= IDLE;
compare_done <= 1'b1;
end
default :
begin
mst_exec_state <= IDLE;
end
endcase
end
end //MASTER_EXECUTION_PROC
下图描述了状态机状态改变的过程
首先需要解释一下上图中的一次事务序列是啥。当用户将 init_txn_pulse 信号置位时，该实例会进行一次事务序列，一次事务序列包括
- 首先进行
C_M_TRANSACTIONS_NUM次写事务 - 然后进行
C_M_TRANSACTIONS_NUM次读事务，将刚刚写入的值都读出来 - 在进行读事务的同时，也会比对读出来的数据和预期数据是否相同
下面详细描述每个状态需要完成的工作：
-
IDLE：如果用户开启了一次事务序列，需要把信号ERROR和compare_done复位，然后状态变为INIT_WRITE；否则状态不变
-
INIT_WRITE：如果C_M_TRANSACTIONS_NUM次写事务都已经完成，状态变为INIT_READ；否则状态不变，并且如果下列条件满足，就进行一次写事务，即将start_single_write和write_issued置位
-
当前写地址通道是空闲的，即 (~axi_awvalid)
-
当前写数据通道是空闲的，即 (~axi_wvalid)
-
当前写响应通道是空闲的，即 (~M_AXI_BVALID)
-
还有写事务需要去进行，即 (~last_write)
-
~start_single_write
-
~write_issued
last_write的命名略有点歧义，实际上当实例即将去执行最后一次写事务的时候，该信号的值仍然为0，从而使得最后一次写事务可以成功执行，当最后一次写事务的写地址已经完成后（此时该写事务并没有进行完全，还有写数据和写响应），该信号才会被置位。
start_single_write用于开启一次写事务，该信号只维持一个周期的高电平，下一个时钟上升沿又会复位
write_issued用于表示当前写事务是否仍在进行，所以当写响应完成后（即axi_bready的值为1）时，write_issued需要被复位
-
-
INIT_READ：如果所有的读事务已经完成，状态变为INIT_COMPARE；否则状态不变，并且如果下列条件满足，就进行一次读事务，即将start_single_read和read_issued置位
- 当前读地址通道是空闲的，即 (~axi_arvalid)
- 当前读数据通道是空闲的，即 (~M_AXI_RVALID)
- 还有读事务需要去进行，即 (~last_read)
- ~start_single_read
- ~read_issued
last_read的命名略有点歧义，实际上当实例即将去执行最后一次读事务的时候，该信号的值仍然为0，从而使得最后一次读事务可以成功执行，当最后一次读事务的读地址已经完成后（此时该读事务并没有进行完全，还有读数据），该信号会被置位。
start_single_read用于开启一次读事务，该信号只维持一个周期的高电平，下一个时钟上升沿又会复位
read_issued用于表示当前读事务是否仍在进行，所以当写响应完成后（即axi_rready的值为1）时，read_issued需要被复位
-
INIT_COMPARE：将ERROR更新为error_reg（这个寄存器在其他地方被更新），置位compare_done，状态变为IDLE
下面是writes_done和last_write信号的生成
//Terminal write count
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
last_write <= 1'b0;
//The last write should be associated with a write address ready response
else if ((write_index == C_M_TRANSACTIONS_NUM) && M_AXI_AWREADY)
last_write <= 1'b1;
else
last_write <= last_write;
end
//Check for last write completion.
//This logic is to qualify the last write count with the final write
//response. This demonstrates how to confirm that a write has been
//committed.
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
writes_done <= 1'b0;
//The writes_done should be associated with a bready response
else if (last_write && M_AXI_BVALID && axi_bready)
writes_done <= 1'b1;
else
writes_done <= writes_done;
end
下面是reads_done和last_read信号的生成
//Terminal Read Count
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
last_read <= 1'b0;
//The last read should be associated with a read address ready response
else if ((read_index == C_M_TRANSACTIONS_NUM) && (M_AXI_ARREADY) )
last_read <= 1'b1;
else
last_read <= last_read;
end
/*
Check for last read completion.
This logic is to qualify the last read count with the final read
response/data.
*/
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
reads_done <= 1'b0;
//The reads_done should be associated with a read ready response
else if (last_read && M_AXI_RVALID && axi_rready)
reads_done <= 1'b1;
else
reads_done <= reads_done;
end
下面是进行数据的比较，如果存在数据不匹配，或者读事务或写事务的响应有问题，那么error_reg会被置位
//Data Comparison
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
read_mismatch <= 1'b0;
//The read data when available (on axi_rready) is compared with the expected data
else if ((M_AXI_RVALID && axi_rready) && (M_AXI_RDATA != expected_rdata))
read_mismatch <= 1'b1;
else
read_mismatch <= read_mismatch;
end
// Register and hold any data mismatches, or read/write interface errors
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
error_reg <= 1'b0;
//Capture any error types
else if (read_mismatch || write_resp_error || read_resp_error)
error_reg <= 1'b1;
else
error_reg <= error_reg;
end
修改后用于自己的项目
在我自己的项目中，需要通过 AXI4-Lite Master 接口去配置模块里的寄存器，所以我简单的将上面的代码修改了一下。
首先我添加了两个存储器 config_data 和 config_addr，前者用于存储我需要写入的数据，后者用于存储写入数据的地址，然后我使用了 readmemh 来初始化，如下所示
reg [C_M_AXI_DATA_WIDTH-1:0] config_data[C_M_TRANSACTIONS_NUM:0];
reg [C_M_AXI_ADDR_WIDTH-1:0] config_addr[C_M_TRANSACTIONS_NUM:0];
initial begin
$readmemh("YOUR_DATAFILE_PATH/config_data.txt", config_data);
$readmemh("YOUR_ADDRFILE_PATH/config_addr.txt", config_addr);
end
C_M_TRANSACTIONS_NUM 的值需要修改为配置寄存器的总次数
然后就是需要修改地址和数据生成的代码，如下所示
//Write Addresses
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_awaddr <= config_addr[0];
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_AWREADY && axi_awvalid)
begin
axi_awaddr <= config_addr[write_index];
end
end
// Write data generation
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1 )
begin
axi_wdata <= config_data[0];
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_WREADY && axi_wvalid)
begin
axi_wdata <= config_data[write_index];
end
end
//Read Addresses
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
axi_araddr <= config_addr[0];
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_ARREADY && axi_arvalid)
begin
axi_araddr <= config_addr[read_index];
end
end
reg [TRANS_NUM_BITS : 0] comp_index;
// 这里需要新定义一个comp_index，不能使用read_index，否则会出问题
always @(posedge M_AXI_ACLK)
begin
if (M_AXI_ARESETN == 0 || init_txn_pulse == 1'b1)
begin
expected_rdata <= config_data[0];
comp_index <= 0;
end
// Signals a new write address/ write data is
// available by user logic
else if (M_AXI_RVALID && axi_rready)
begin
expected_rdata <= config_data[comp_index + 1];
comp_index <= comp_index + 1;
end
end
接下来我进行了模拟，结果发现中间的读事务发生了死锁，波形图如下所示
可以看到 rvalid 和 rready 信号一直为0，在阅读代码后找到了问题所在：Slave 在等 rready 信号置位后才会置位 rvalid（这是错误的），然后 Master 在等 rvalid 置位后才会置位 rready，互相等就发生了死锁。由于 Slave 的代码之前可以正常运行，秉持着 既然代码能运行，那就不要随便改 的原则（doge），我将官方的代码修改为 rready 不需要等 rvalid，如下所示
// 更改 axi_rready 的生成逻辑，因为 slave 的 rvalid 信号会等 rready 信号
// else if (M_AXI_RVALID && ~axi_rready)
else if (~axi_rready)
begin
axi_rready <= 1'b1;
end
然后我再次运行模拟后又出现了问题，可能会发生不断读的情况，查看波形图后发现 start_single_read 在拉高时会持续高电平2个周期，这会导致 read_index 信号的值出现问题，从而使得 last_read 信号的值不会拉高，故 Master 会不断进行读事务。最终成功将问题定位在下面的代码
if (~axi_arvalid && ~M_AXI_RVALID && ~last_read && ~start_single_read && ~read_issued)
begin
start_single_read <= 1'b1;
read_issued <= 1'b1;
end
else if (axi_rready)
begin
read_issued <= 1'b0;
end
else
begin
start_single_read <= 1'b0; //Negate to generate a pulse
end
这个问题的根源在 rready，因为 rready 信号会不断翻转，start_single_write 在变为 1 之后的那个时钟上升沿，上面这个 if 会检测到 rready 的值为 1，因此会执行代码 read_issued <= 1'b0 而不是本应该执行的 start_single_read <= 1'b0，这会使得 start_single_read 会持续高电平2个周期。由于 read_issued 在这个示例代码中并没有什么用，为了简便地解决这个问题，我直接将 read_issued 删除了，修改后的代码如下所示
if (~axi_arvalid && ~M_AXI_RVALID && ~last_read && ~start_single_read)
begin
start_single_read <= 1'b1;
end
else
begin
start_single_read <= 1'b0; //Negate to generate a pulse
end
在进行仿真确保 Master 的功能都正确后，考虑到我只是需要通过 Master 接口去配置模块里的寄存器，因此我修改了 Master 状态机的代码，即完成所有的写事务后，不再进行读事务，而是直接回到初始状态，修改的代码如下所示
INIT_WRITE:
// This state is responsible to issue start_single_write pulse to
// initiate a write transaction. Write transactions will be
// issued until last_write signal is asserted.
// write controller
if (writes_done)
begin
// 不需要写后再读了
// mst_exec_state <= INIT_READ;
mst_exec_state <= IDLE;
// 下面这个语句原本是在INIT_COMPARE时做的
// 但是由于不需要读，就把这个移到这里来了
compare_done <= 1'b1;
end
1037
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
