在用ISE设计FPGA电路时,对Verilog HDL语言描述的电路经过综合,得到两种不同的原理图表现形式:
由ISE的界面,可见分别为:RTL Schematic与Technology Schematic,这两者到底由什么区别呢?
在我的博文中,凡是用Verilog HDL描述的电路,一般我都会放上这两个原理图。例如:
来个简单的示例吧:通过仿真和综合认识T触发器(Verilog HDL语言描述T触发器)

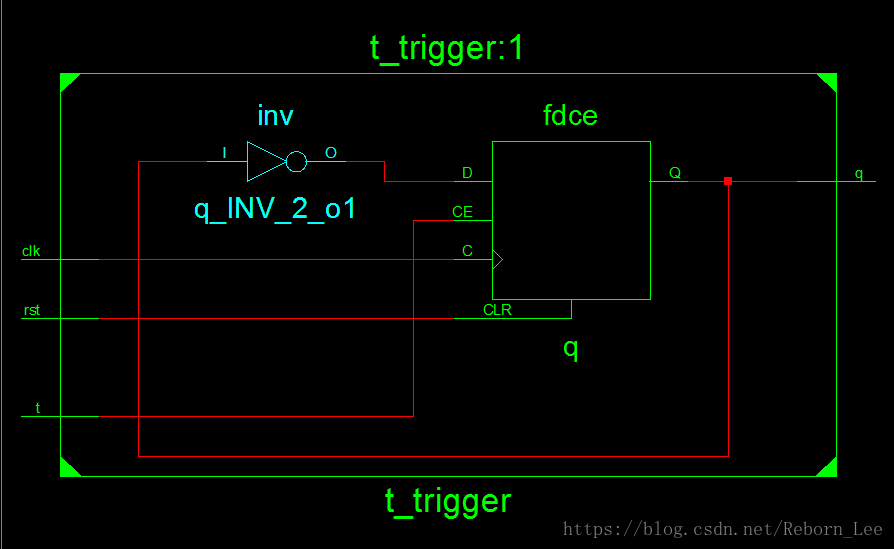

这篇博文中,我通过综合得到了的RTL Schematic如下:
从这张图中我们可以清晰的看出T触发器是一些门级元件构成,分别为反相器(非门)和D触发器。
再看Technology Schematic
