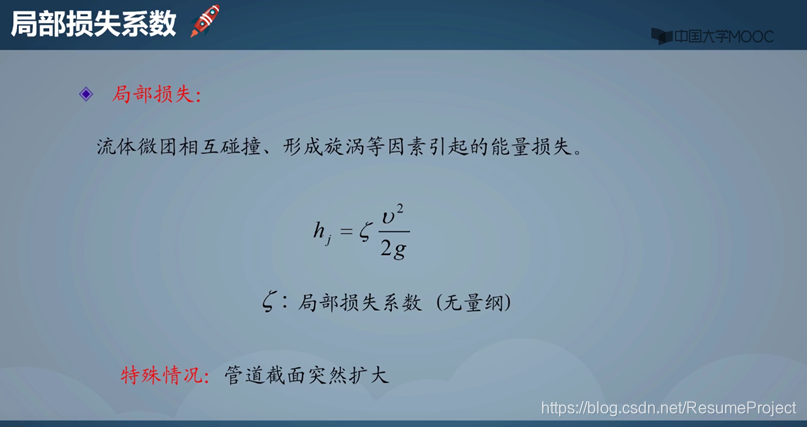

在计算局部损失时最重要的是确定局部损失系数,在工程中局部损失系数大部分是由实验得到的,只有一种是由理论分析得到的

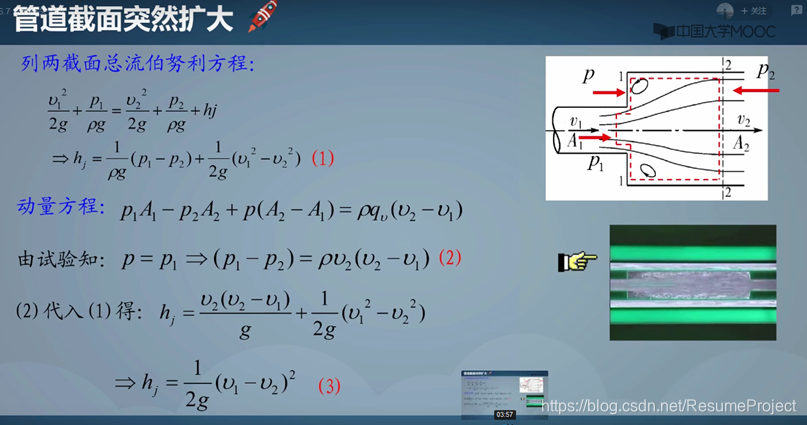

管道截面突然扩大的局部损失系数
如图在截面突然扩大的区域 速度不会突然的增加
流体沿流线方向逐渐增加 因此在jianhuan处会产生漩涡
由于我们所取的两截面的间距无限小 因此可以忽略沿程损失
为了确定两截面的压强差 我们取一控制体
建立该控制体的动量方程 从而
因为水平问题不考虑重力
p表示的是间环处的压强

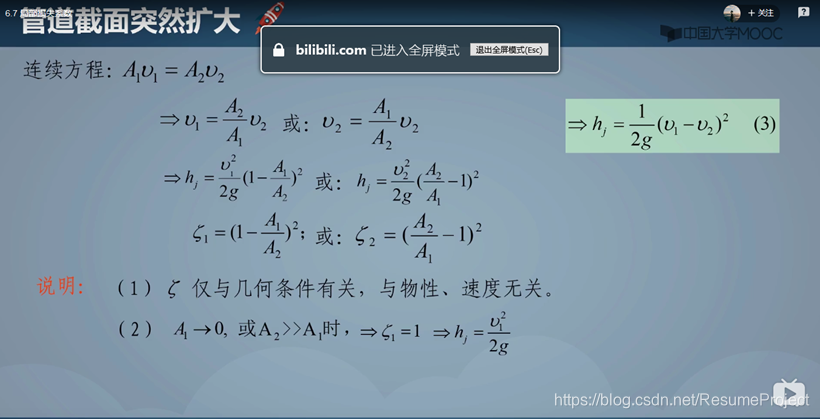

V1V2关系可由不可压流体的连续方程的到
V1的平方/2g表示的是速度水头 也就相当于在入口截面处的所有的动能 都损失掉了
https://baike.baidu.com/item/%E6%B0%B4%E5%A4%B4/1131050
任意断面处单位重量水的能量,等于比能(单位质量水的能量)除以重力加速度。含位置水头、压力水头和速度水头。单位为m。 [1]
其他情况如缩小由实验确定
