电路笔记 : opa 直观解释运算放大器

于 2024-04-15 10:30:00 发布
阅读量789 收藏 18
点赞数 6
分类专栏： 硬件和移动端 文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ResumeProject/article/details/137186437
版权
本文详细解释了运算放大器的开环与闭环特性，涉及负反馈机制如何影响电压增益，以及电阻和电容如何影响输出响应。还介绍了运算放大器作为缓冲器的应用，指出其在实际电路中的负载替换可能性。
摘要由CSDN通过智能技术生成
bilibiliyoutube
【直观解释】运算放大器添加链接描述

开环

在这里插入图片描述

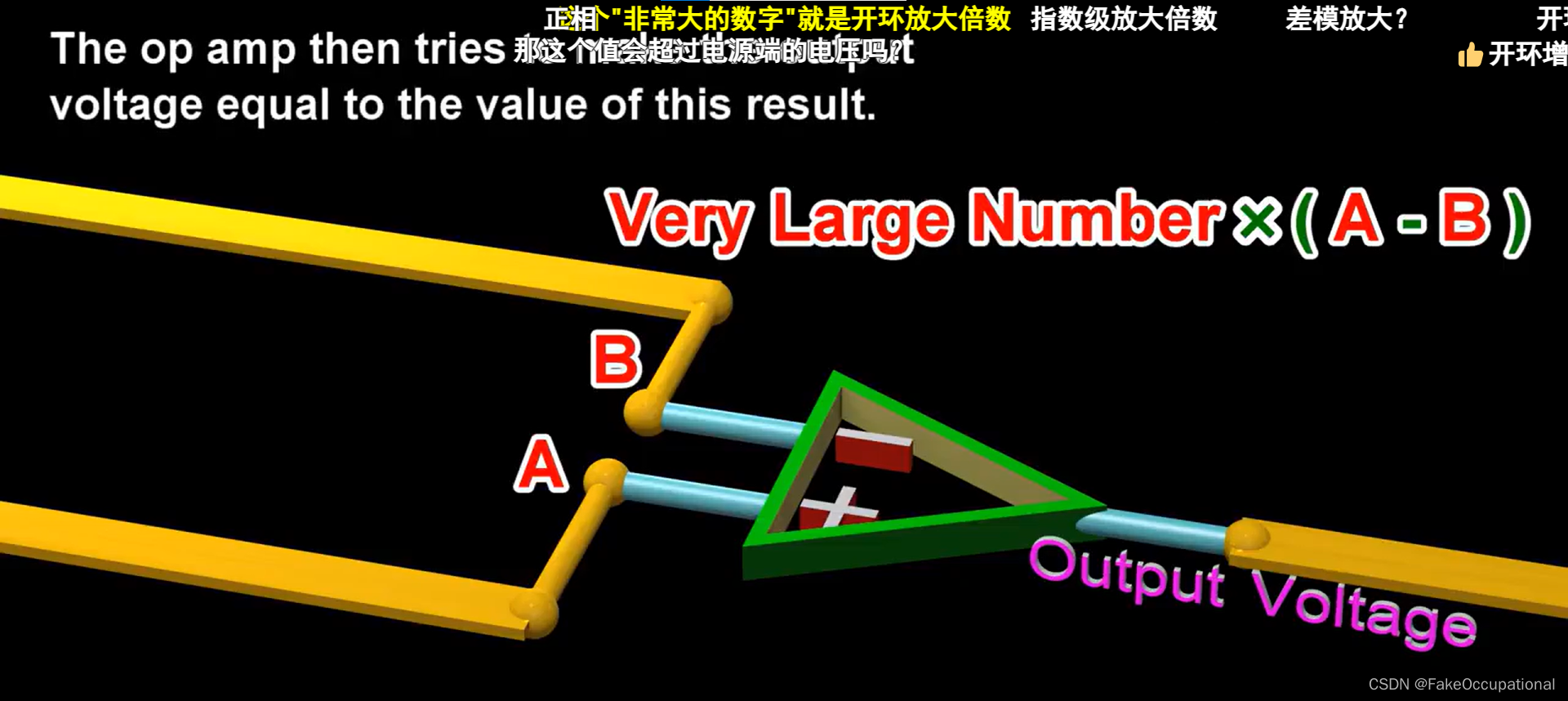

  • 这意味着如果加输入甚至略低于负输入，运算放大器将试图使输出电压等于它能够产生最大负数

  • 如果加输入略高于负输入，运算放大器将试图使输出电压等于它能够产生最大正数

闭环

在这里插入图片描述

  • 在“-”一侧放置两个电阻，这两个电阻引起一部分输出电压添加到运算放大器的“-”输入端子的值中
  • 假设运算的电压放大器的“+”输入端电压低于“-”输入端，这将导致运算放大器想要降低输出端的电压值，这也将最终降低“-”输入端的电压，当放大器的负输入端几乎完全等于“+”输入端电压值，输出电压将停止下降

在这里插入图片描述

“+”输入端 >“-”输入端

在这里插入图片描述

放大器的“+”输入端总是设置为零伏特

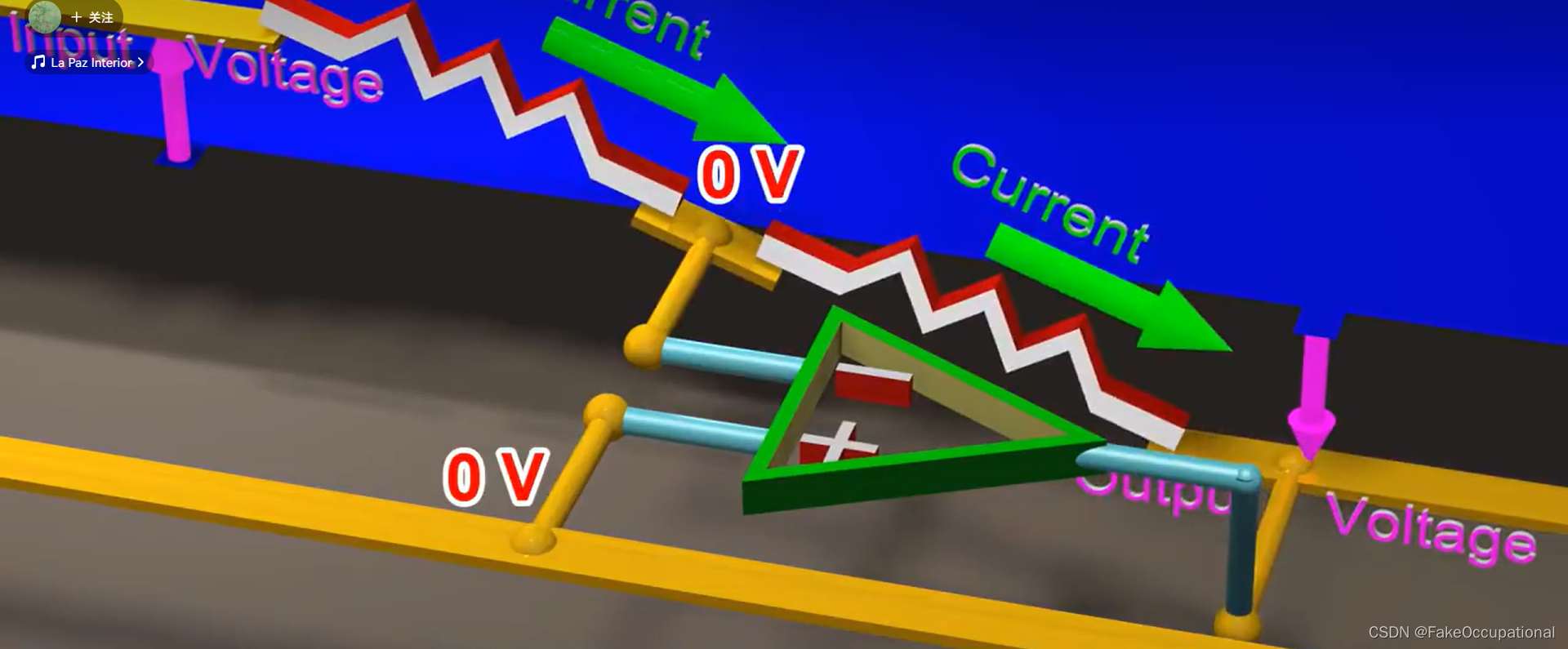

  • 让我们假设,放大器的加输入端总是设置为零伏特,负反馈会迫使,放大器的负输入端子也总是设置为接近零伏特

在这里插入图片描述

在这里插入图片描述

电阻关系

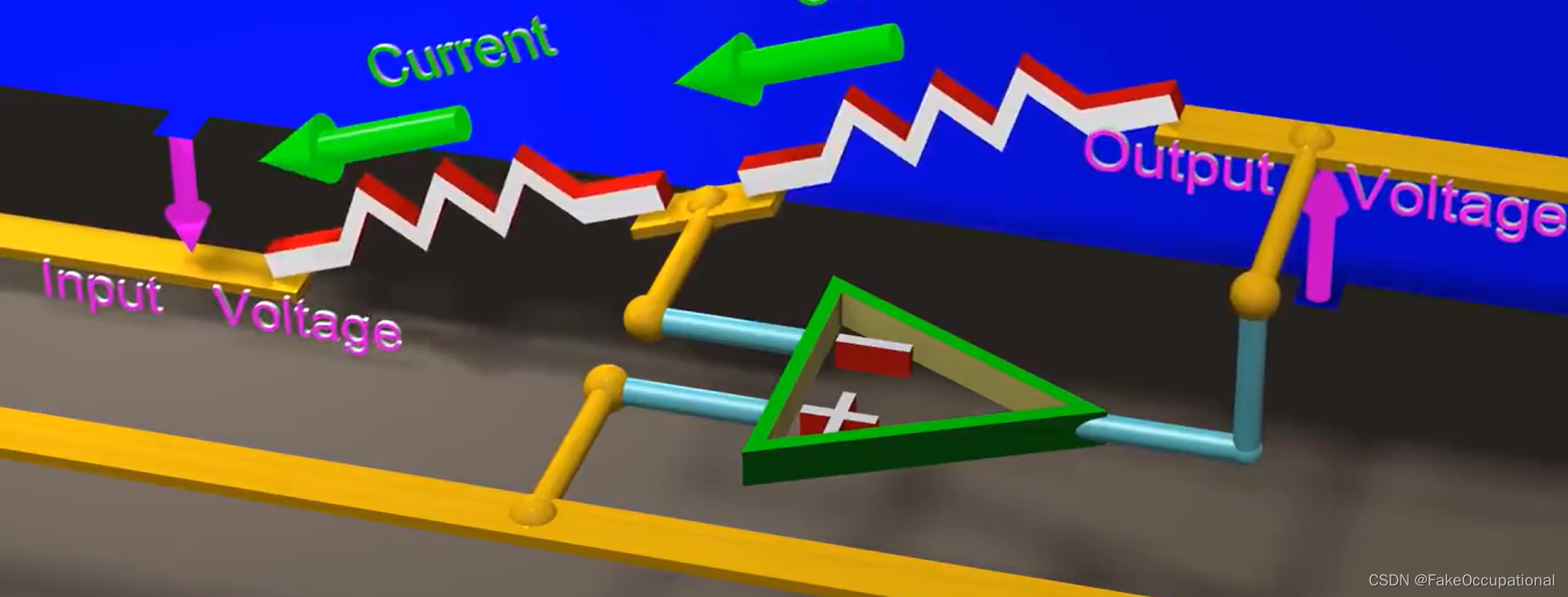

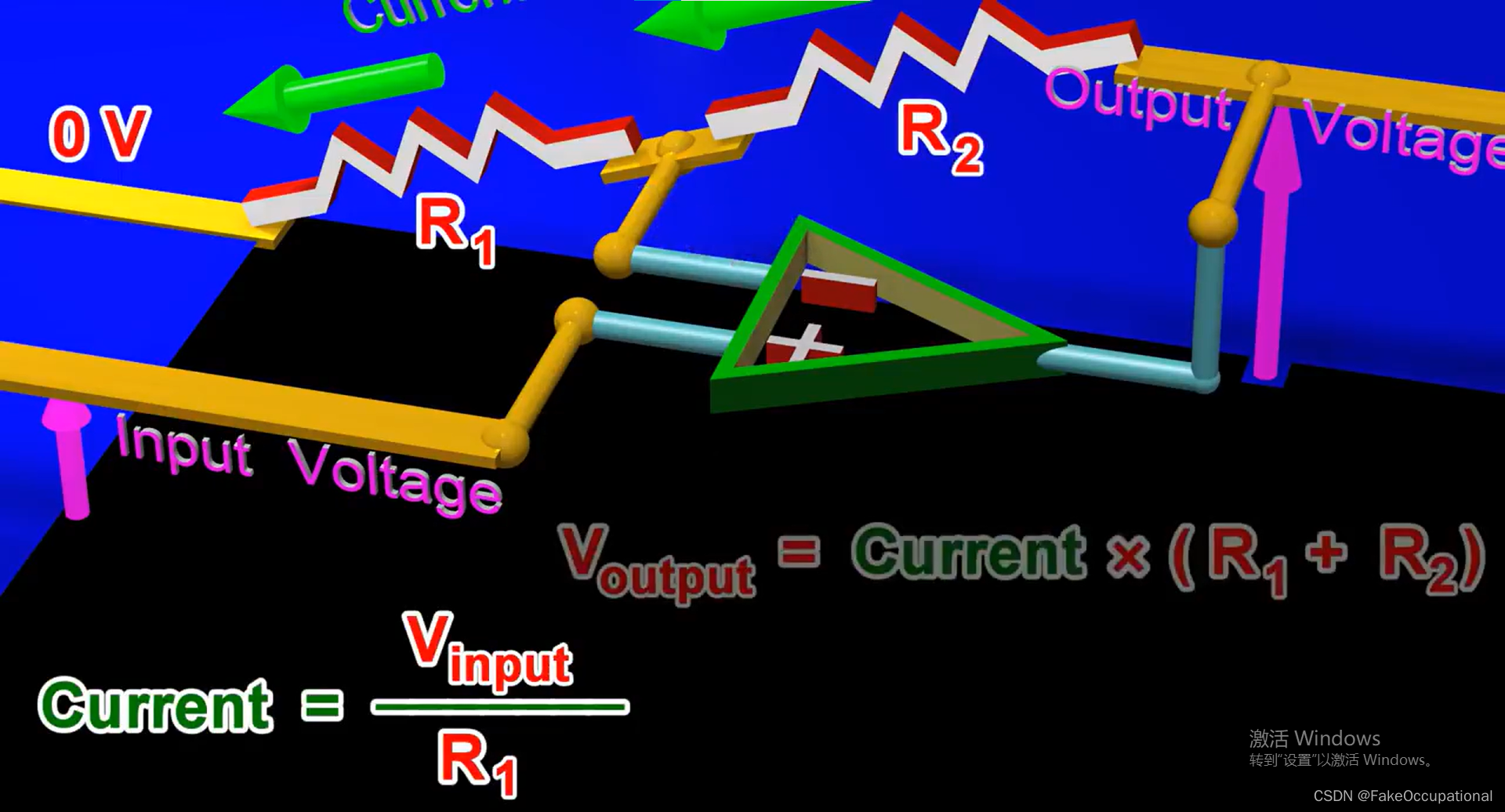

  • 每个电阻器上的压降是这个电流的值,乘以电阻器的电阻
  • 现在让我们假设其中一个电阻器的值较大(两个串联的电阻表示)

在这里插入图片描述
在这里插入图片描述

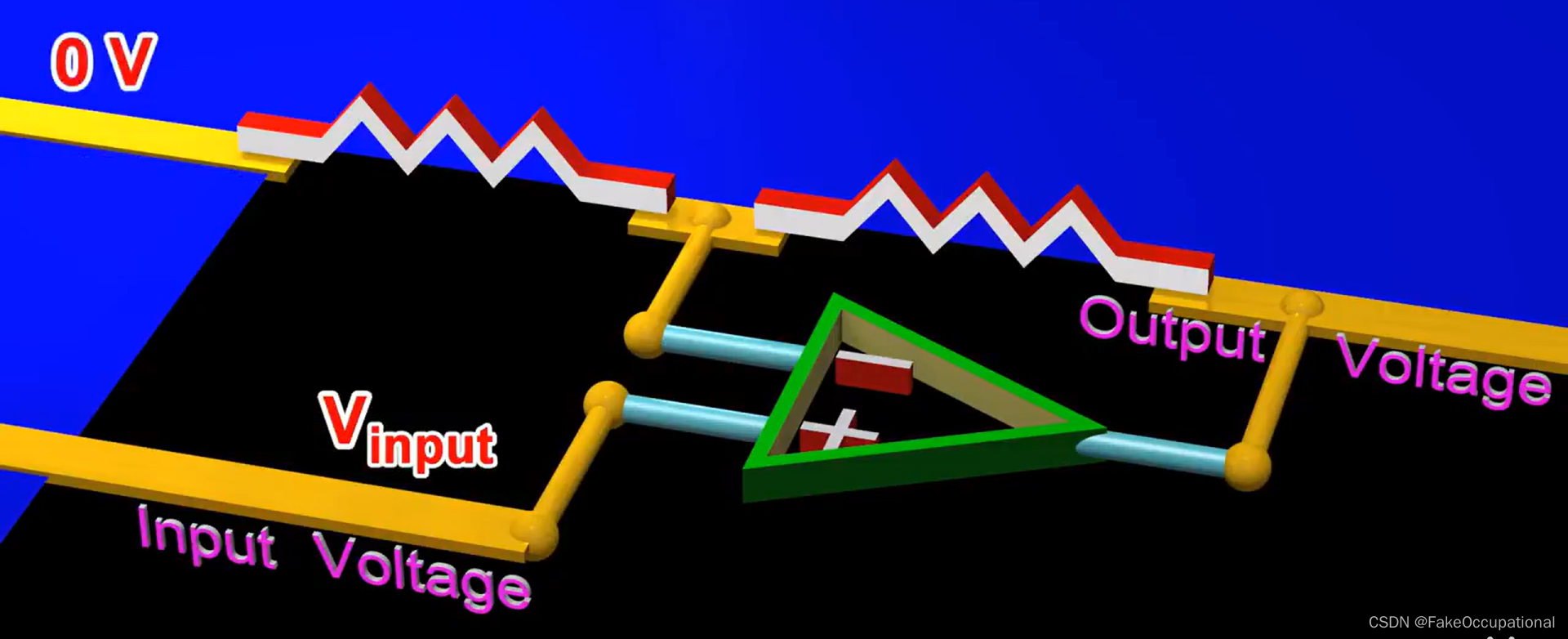

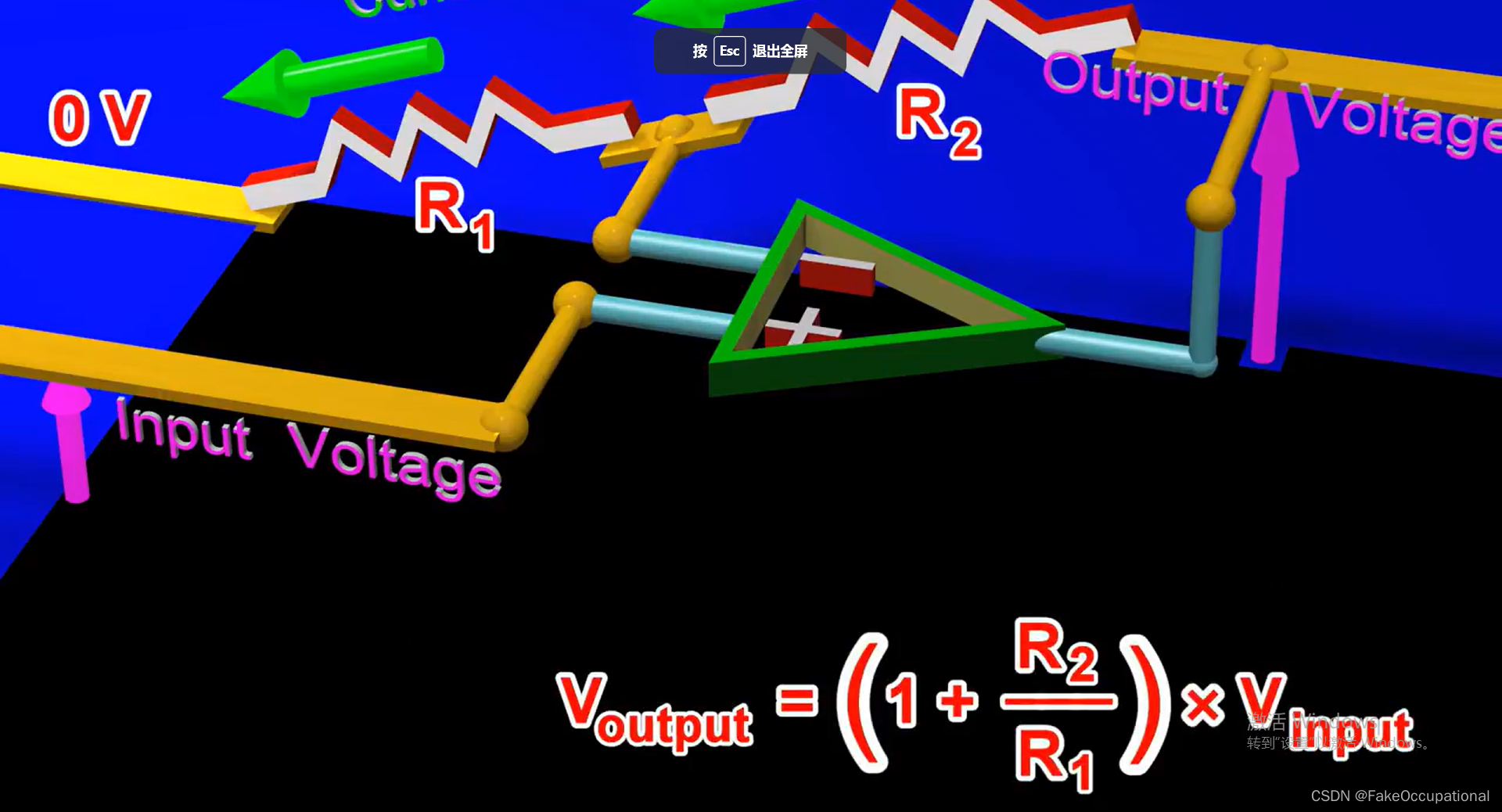

放大器的“-”输入端总是设置为零伏特

  • 如果我们希望当输入电压为正时输出电压为正，然后我们可以改变输入电压的位置，如图所示在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

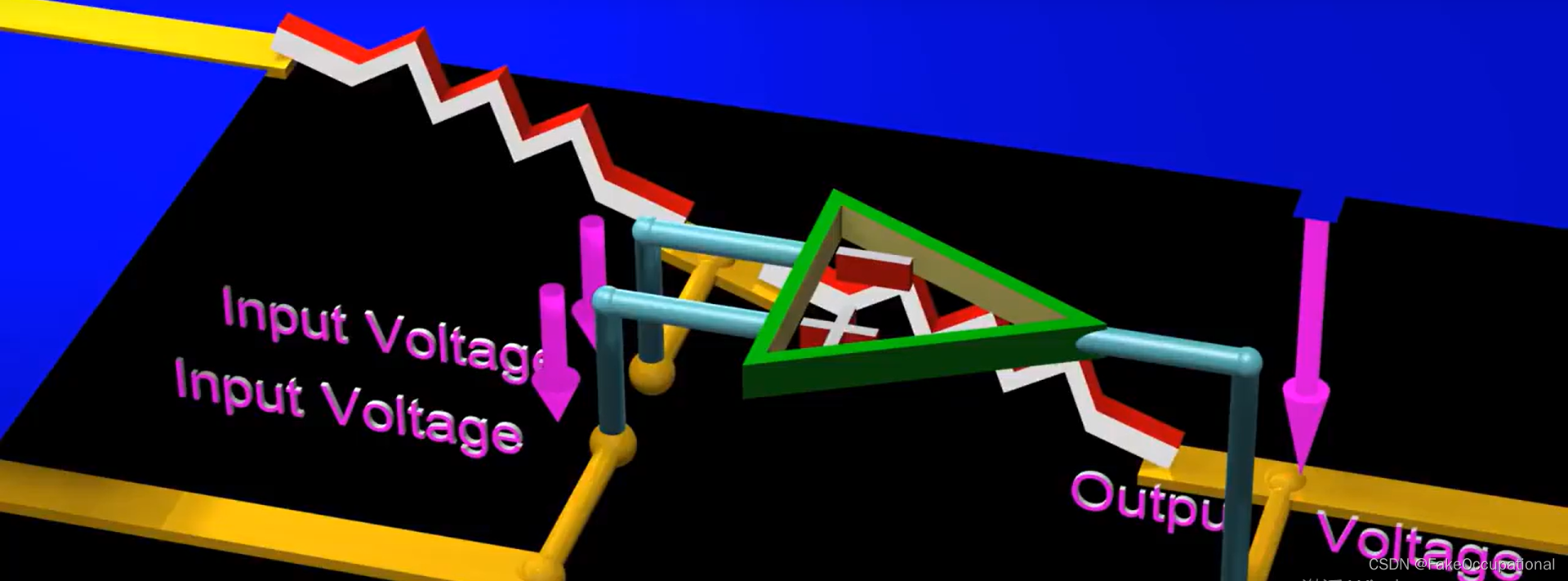

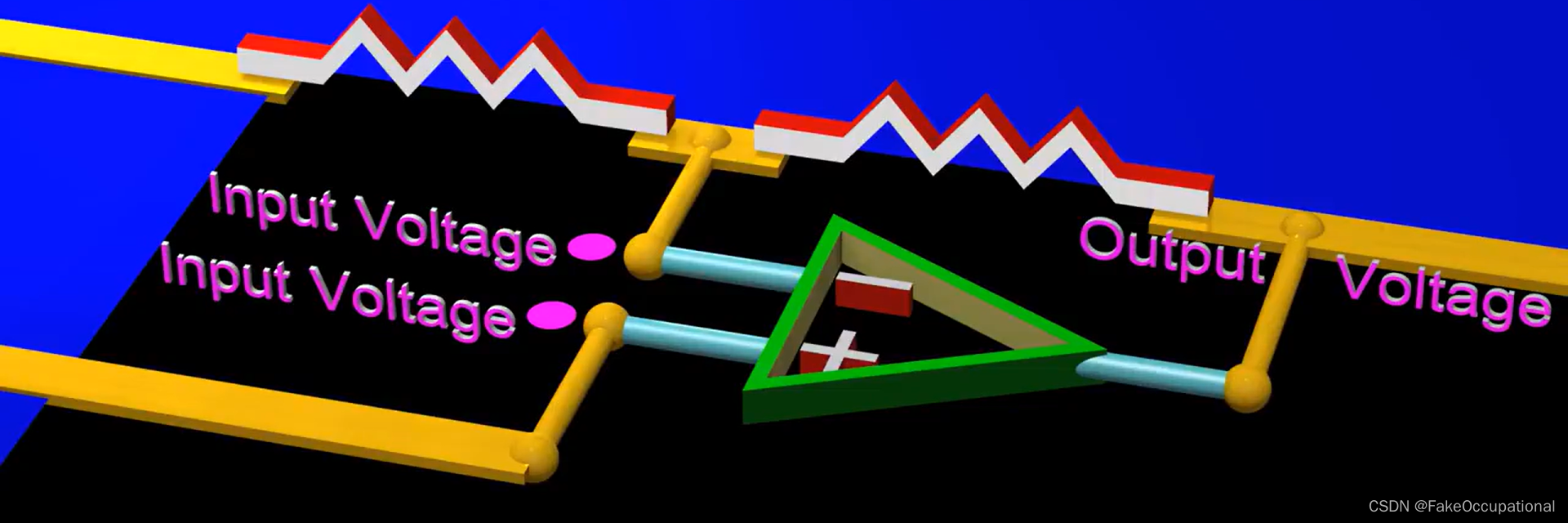

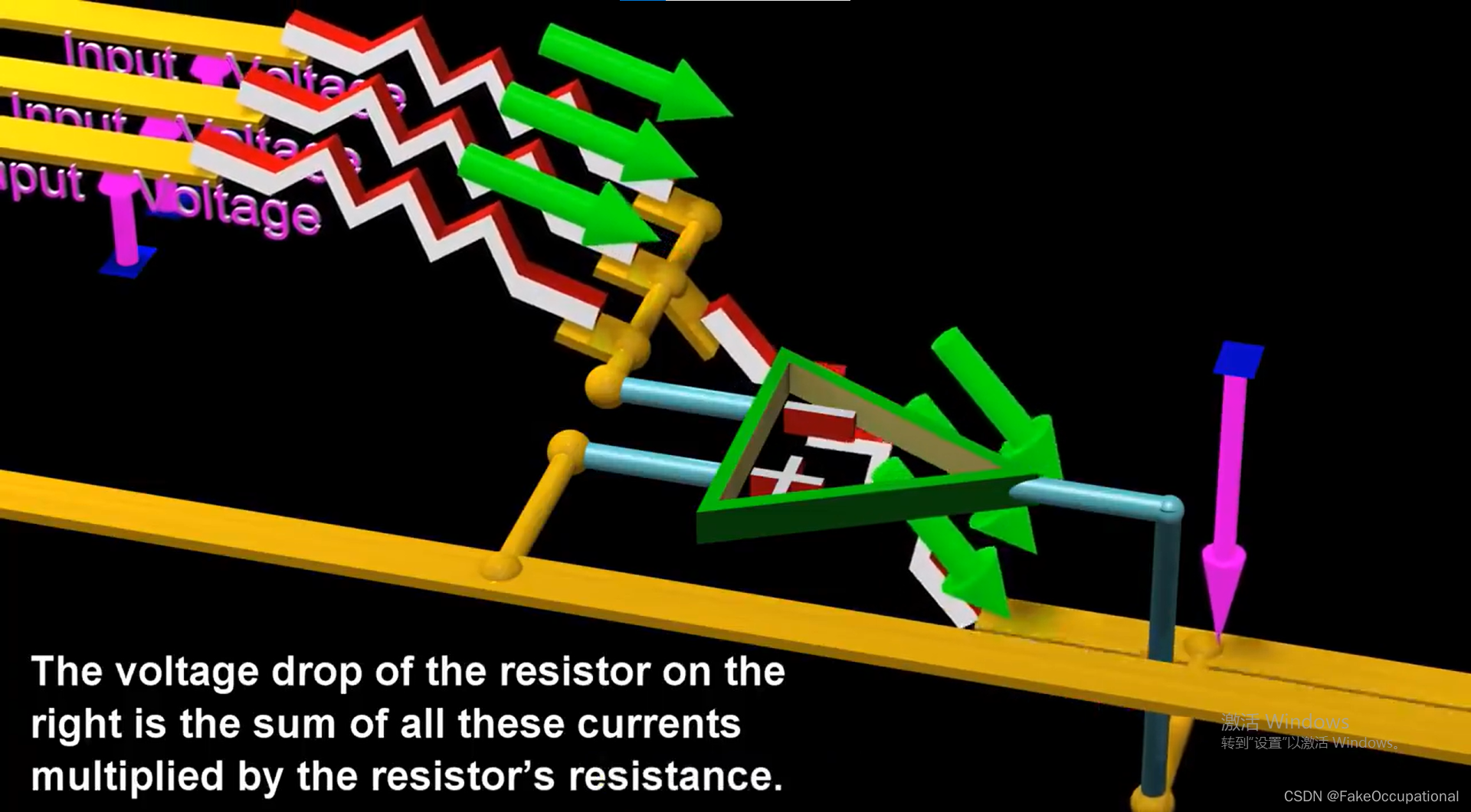

多输入情况

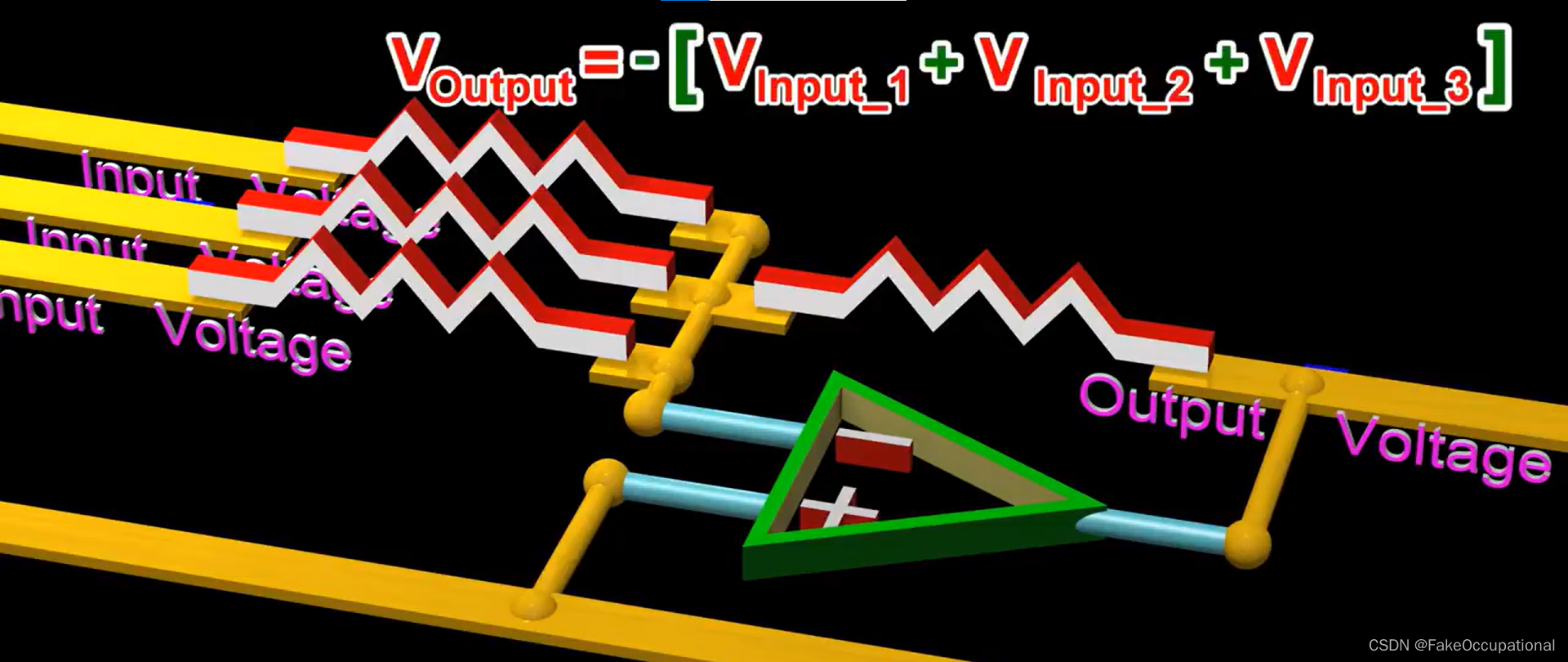

在这里插入图片描述

在这里插入图片描述

电容

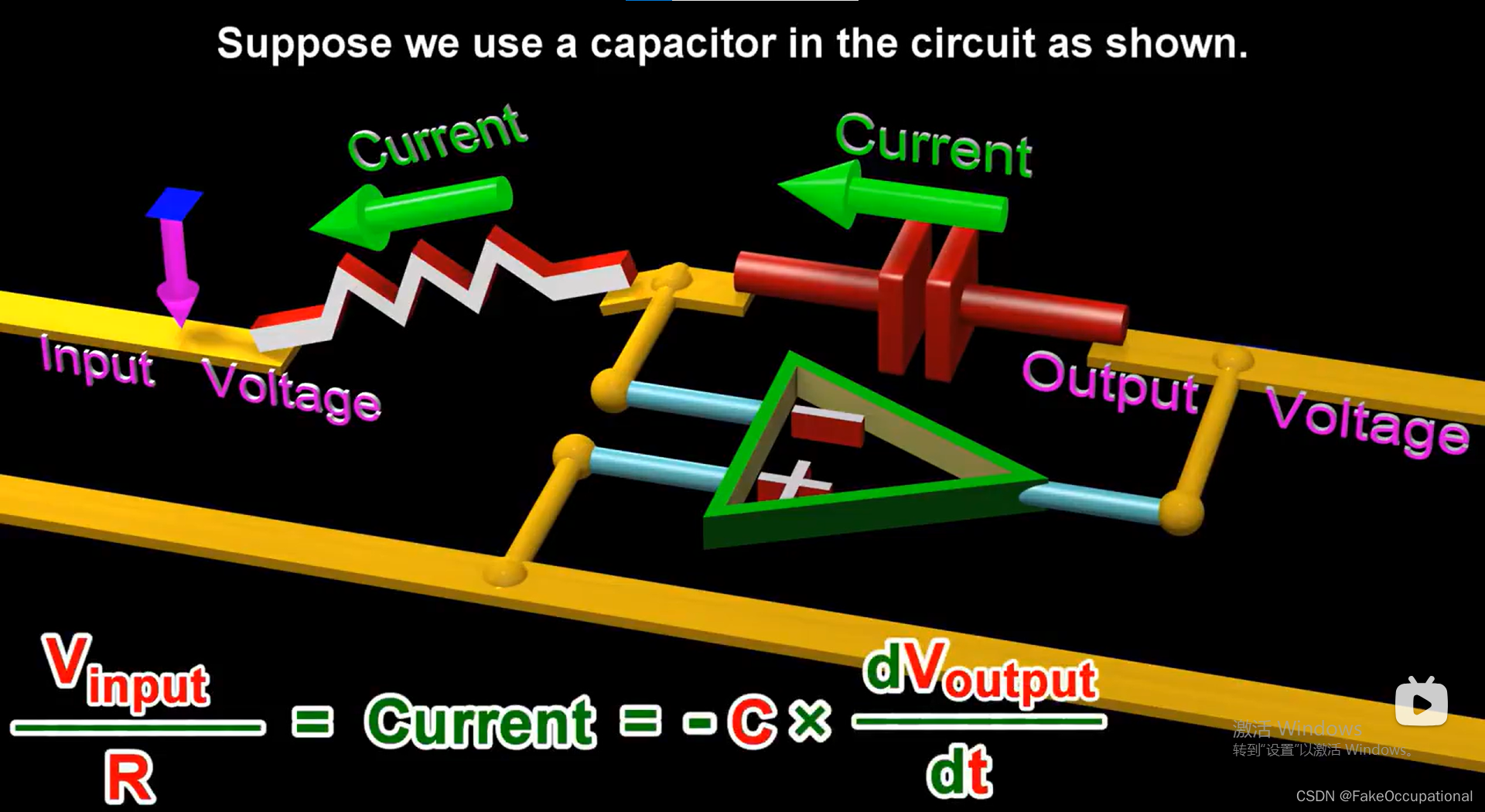

假设我们在电路中使用电容器，如图所示
在这里插入图片描述
在这里插入图片描述

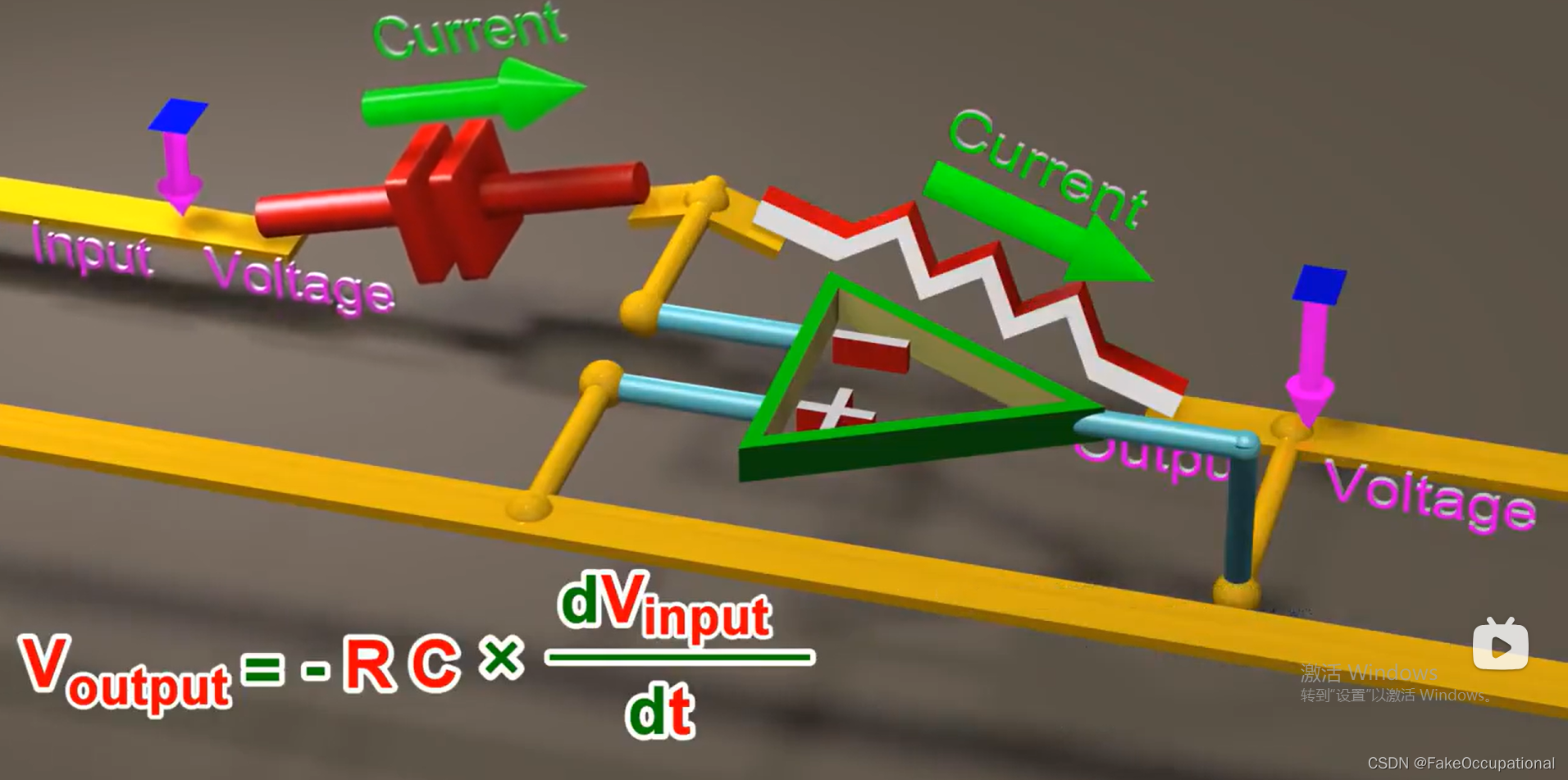

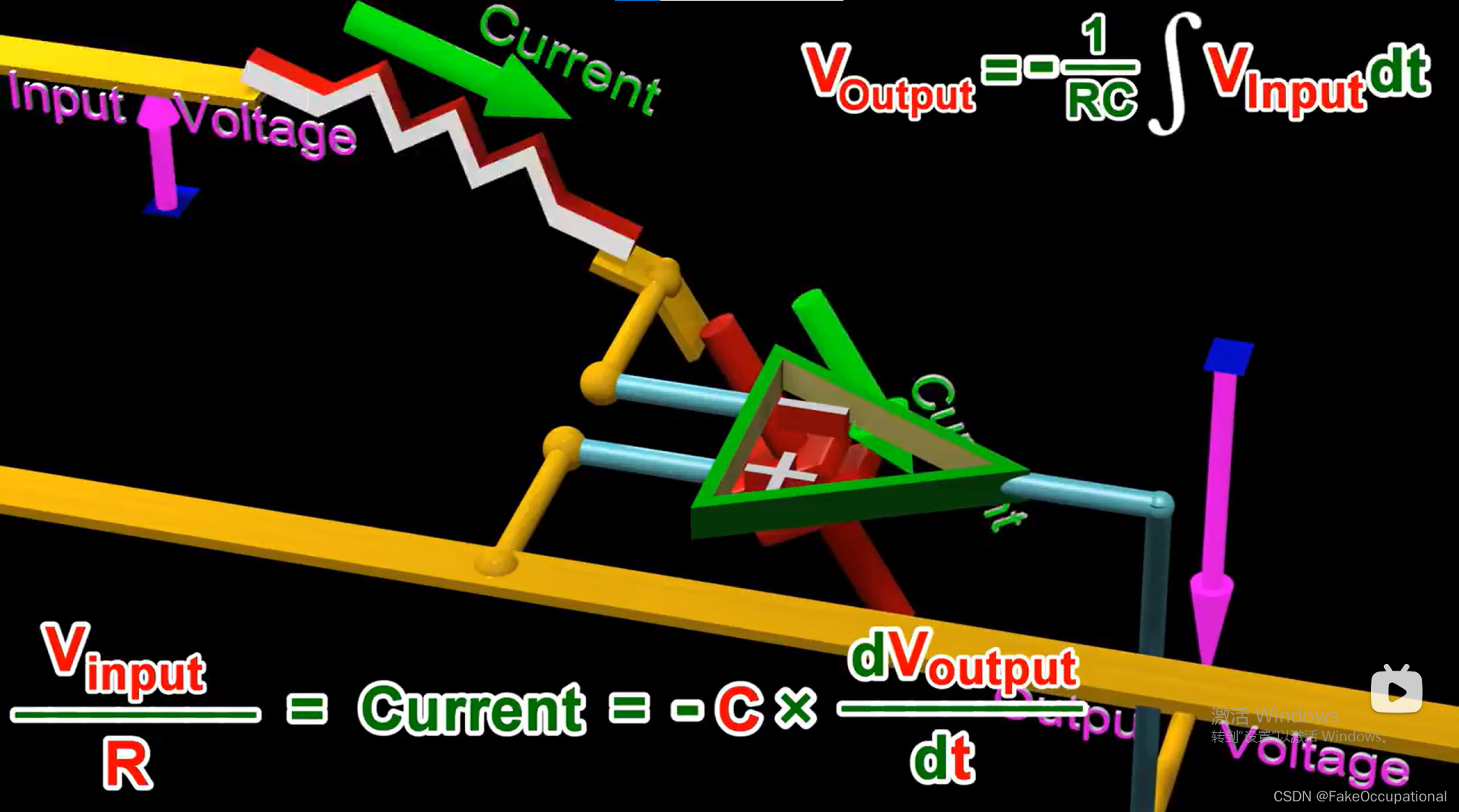

  • 输出电压表示输入电压波形相对于时间的积分

  • 假设我们交换电阻器和电容器的位置
    在这里插入图片描述

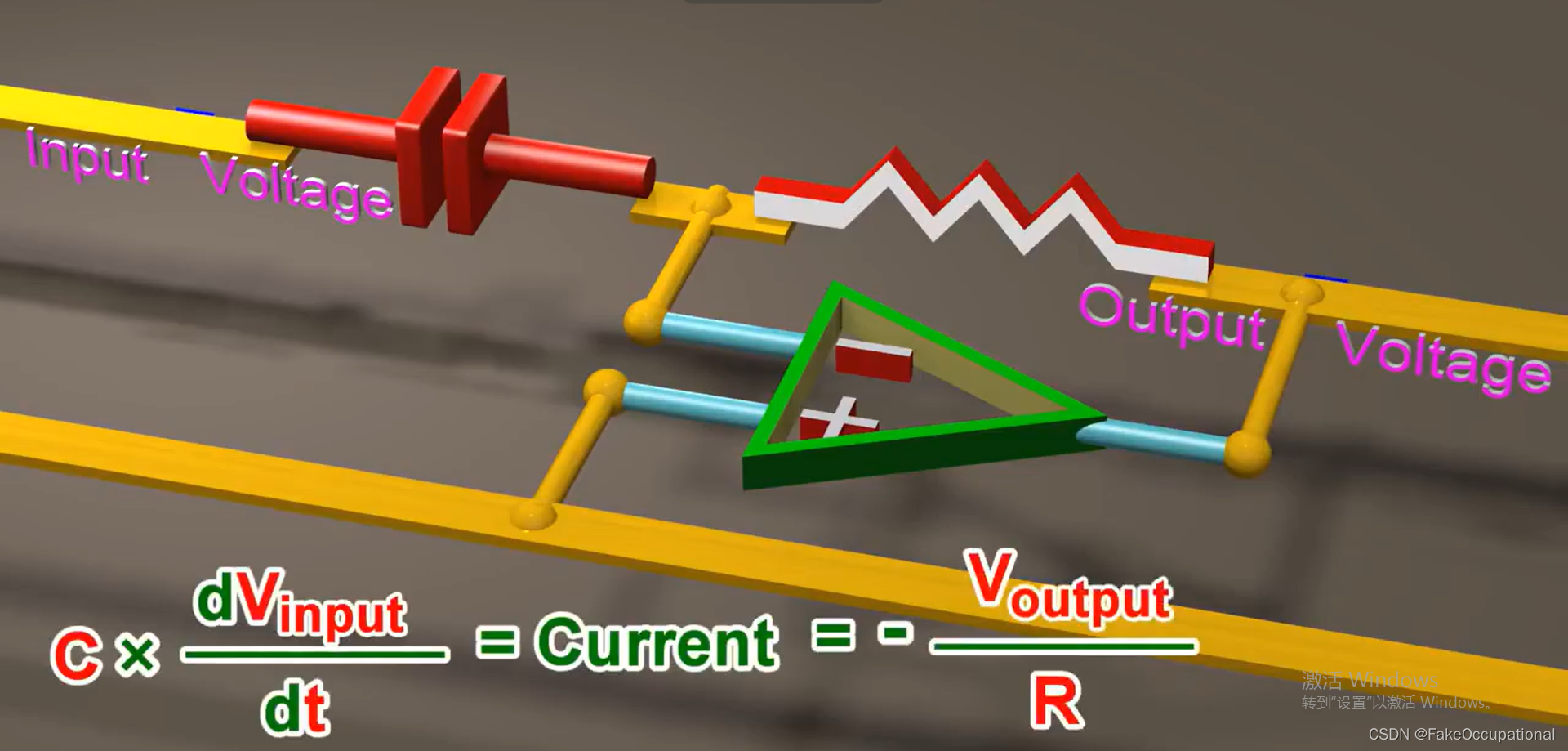

  • 输出电压表示输入电压波形对时间的导数

在这里插入图片描述

充当缓冲器

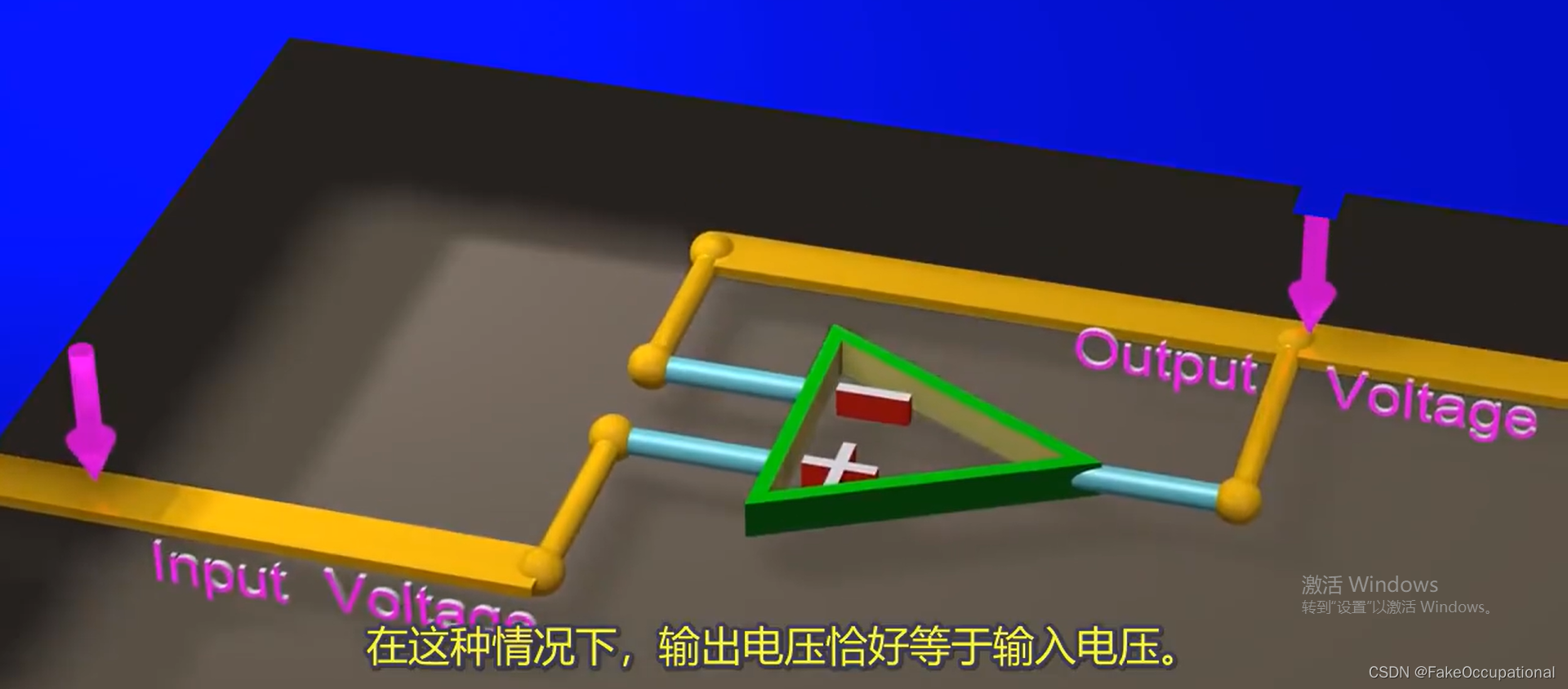

  • 运算放大器的另一个重要用途是充当缓冲器，在这种情况下，输出电压正好等于输入电压
    在这里插入图片描述

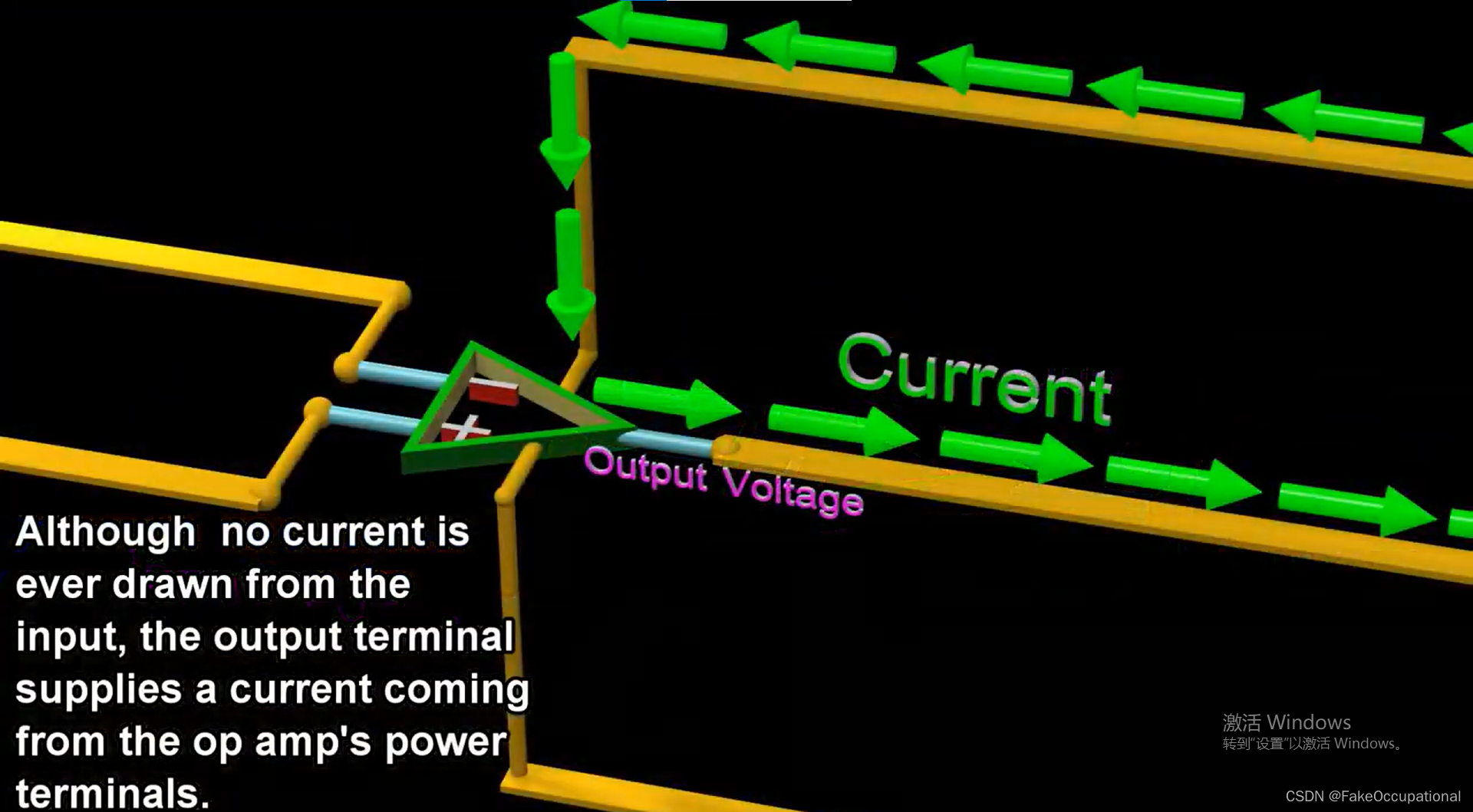

  • 尽管从来没有从输入中吸取电流，输出端提供来自运算放大器电源端的电流
    在这里插入图片描述在这里插入图片描述
    在这里插入图片描述

图中的电阻可以换为负载

  • 汤姆·海斯（Tom Hayes）的《电子艺术学生手册》 student_manual_for_the_art_of_electronics： 连接一，连接二
  • 图中的电阻可以换为负载

在这里插入图片描述
