电流测量方式

目录

一、电流信号测量思路

二、取样电阻方案

三、电流变送器方案

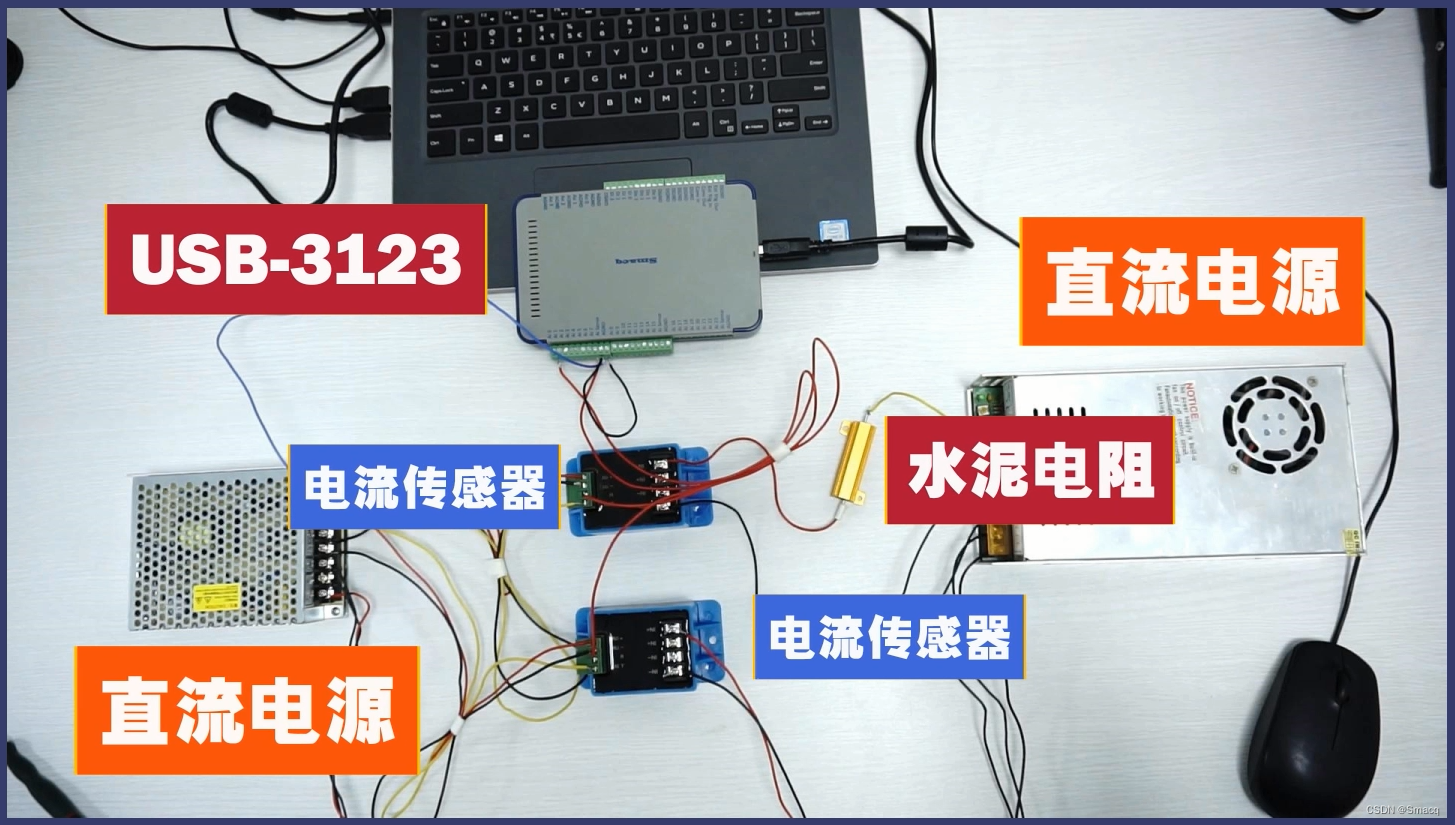

四、第一组实验

五、第二组实验

---

一、电流信号测量思路

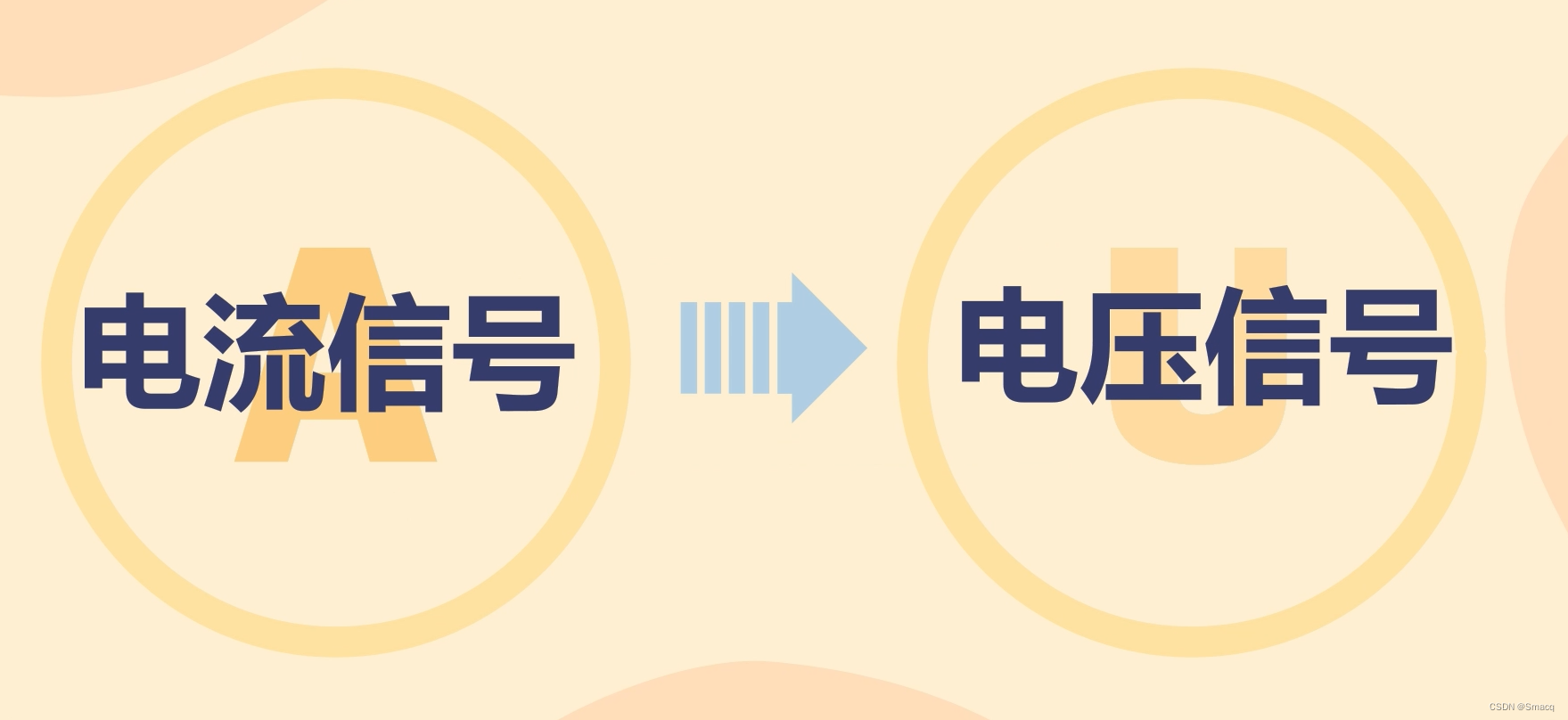

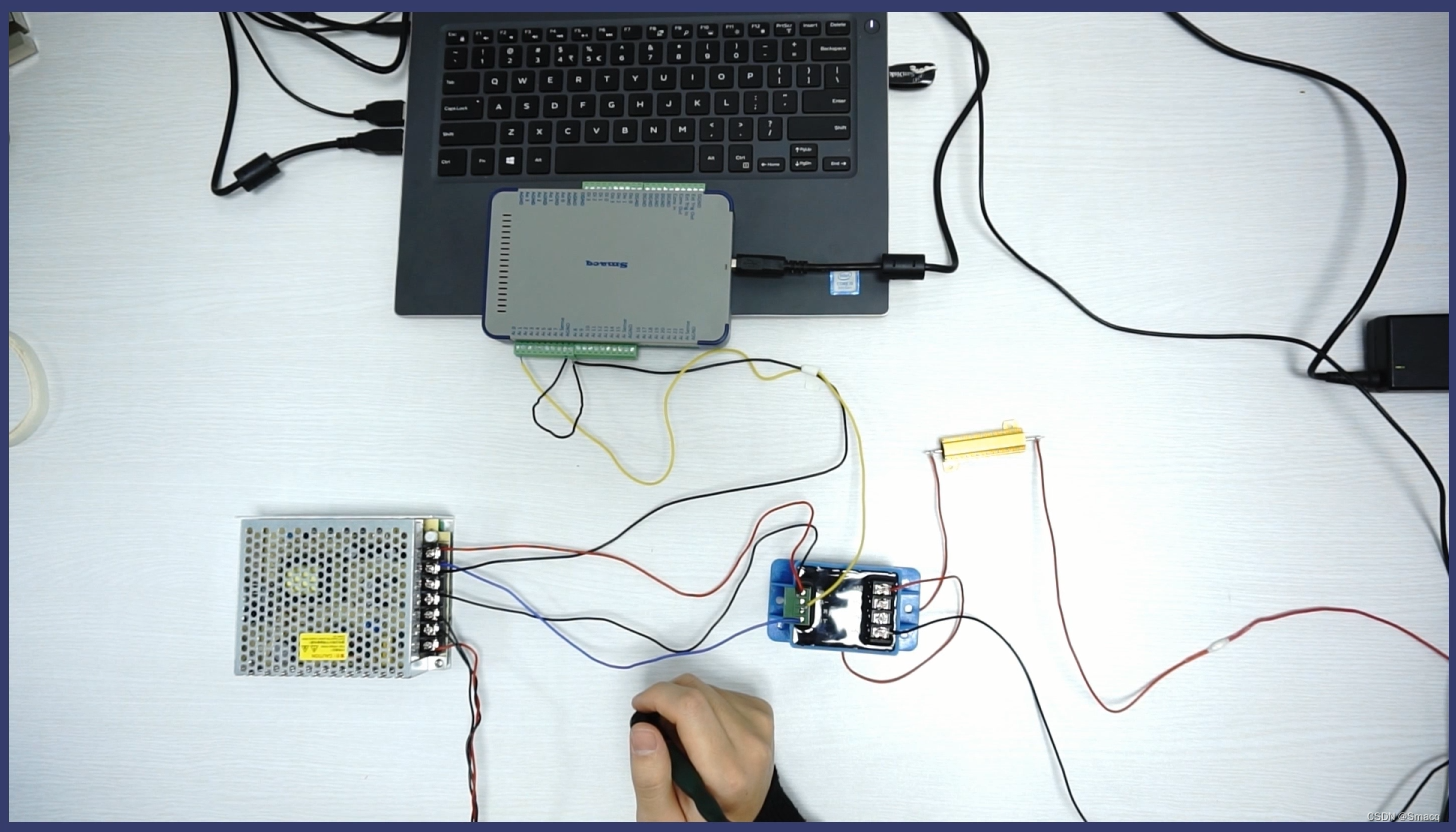

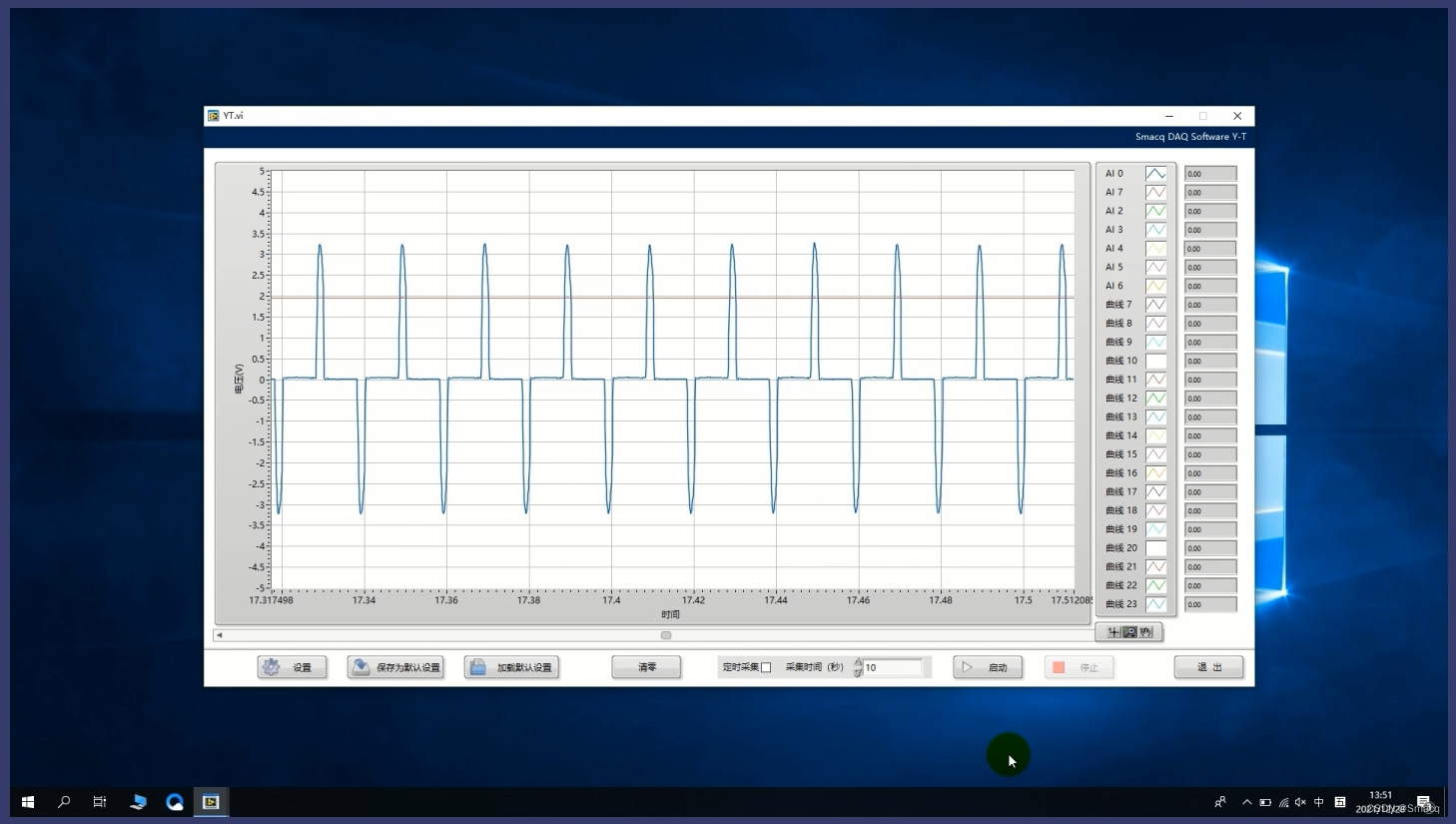

本篇文章我们要介绍一些测量电流信号的方法。大家应该知道，多数采集卡都可以直接采集电压信号。但4～20mA的电流信号也很常见，那么这些电流信号要如何进行采集分析呢？基本思路是将电流信号转变为电压信号，然后再使用采集卡进行相应的处理。

 文章将说明两种转换方案，供大家参考。

二、取样电阻方案

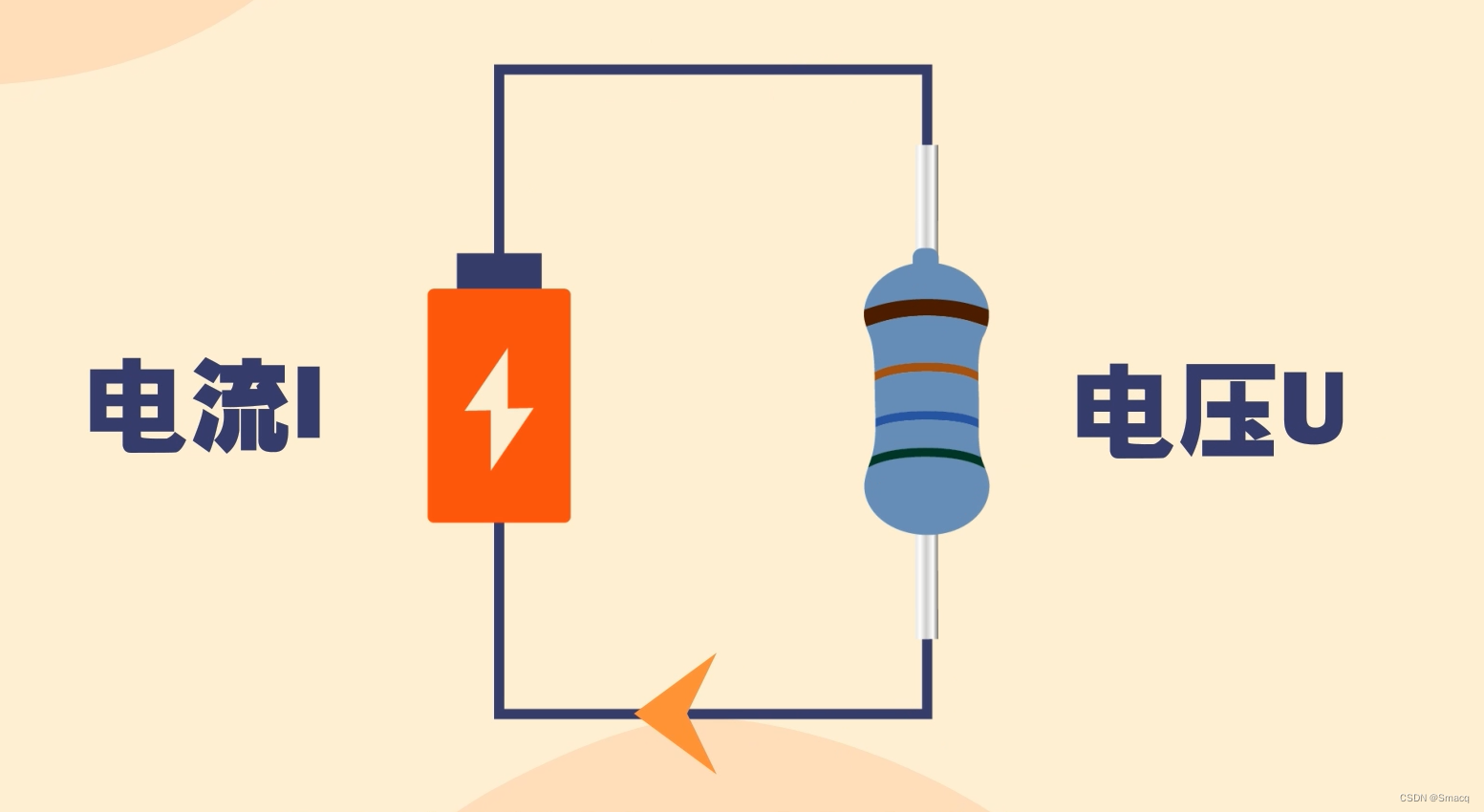

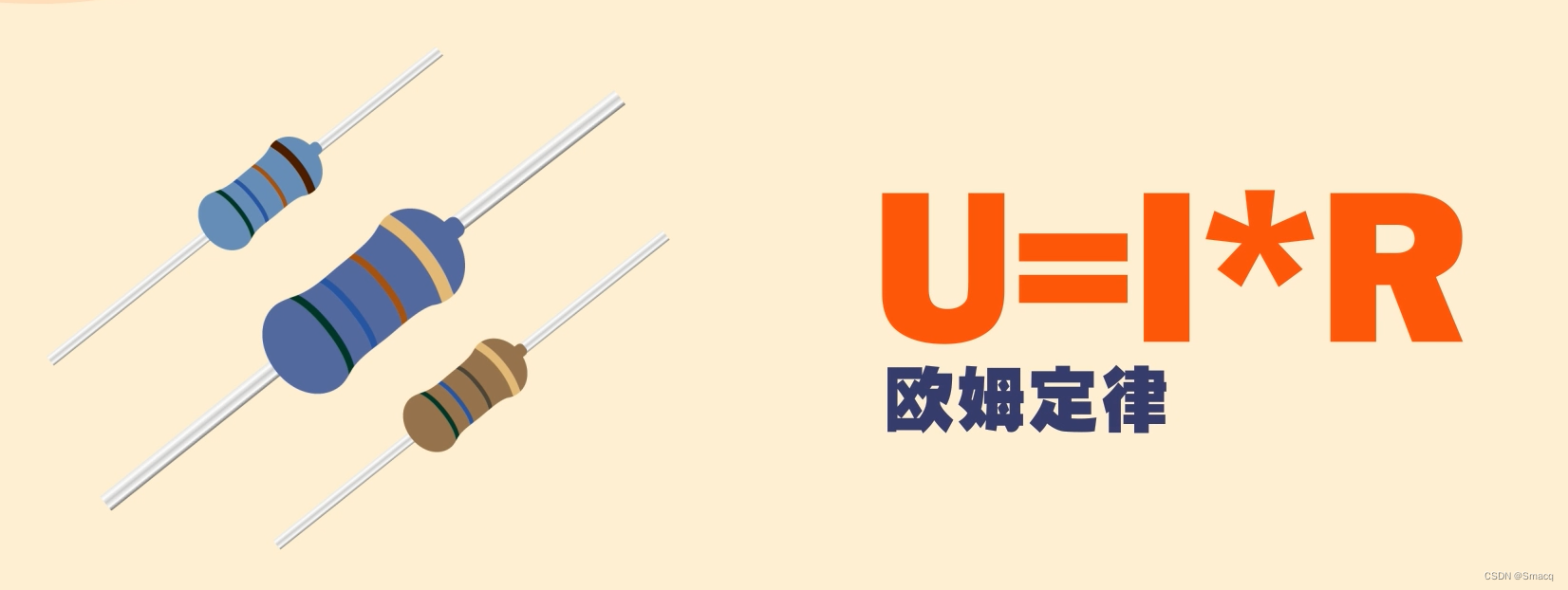

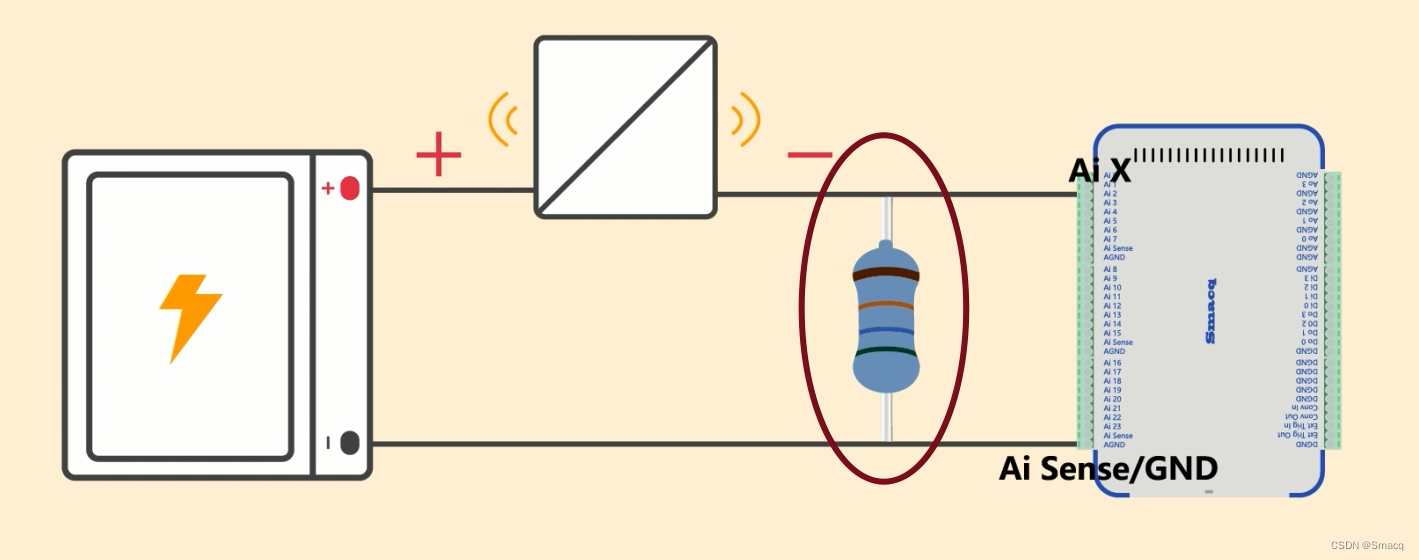

第一种方案是使用取样电阻将电流转换为电压。这一方案主要利用了欧姆定律，即：U=I*R。

 在公式中我们已知电阻大小为：R。当电流I流过电阻时，就会产生电压U。

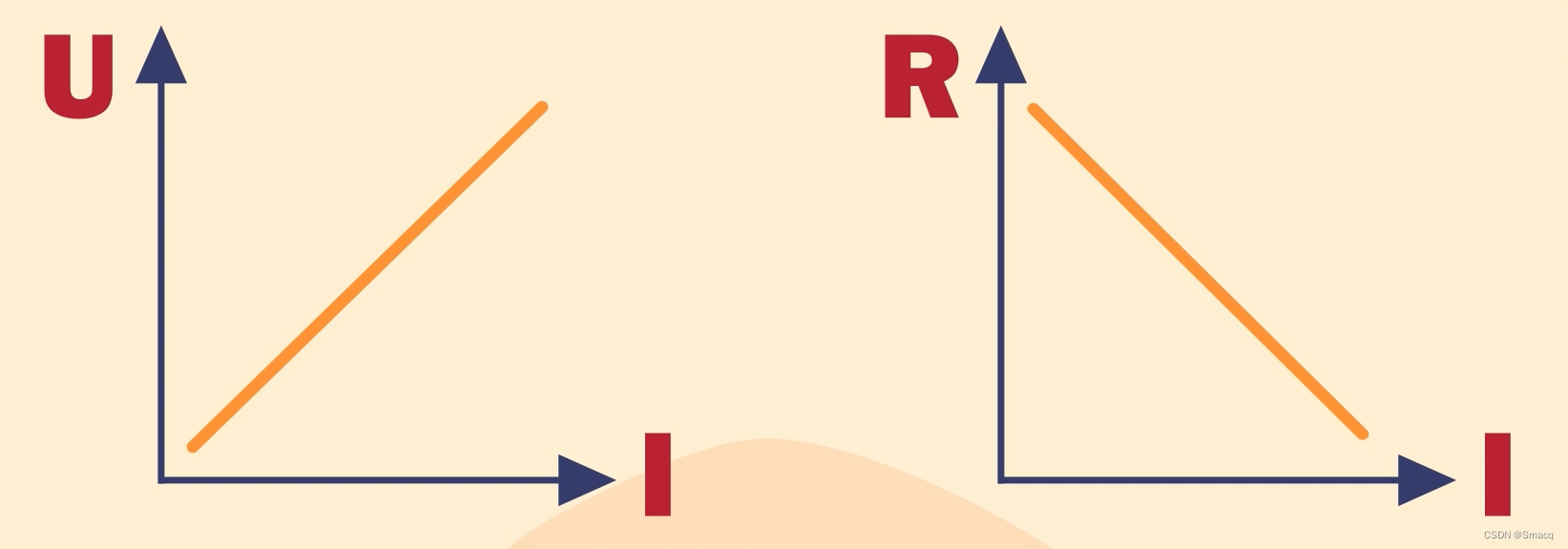

 而电阻是一种线性元件，这样电压的变化就可以反应电流的变化了。再使用采集卡采集电压信号，就完成了对电流信号的采集。关于欧姆定律具体的表述是：在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

 该定律是由德国物理学家乔治•西蒙•欧姆提出的。

 取样电阻方案在实际工作中应该如何使用呢？

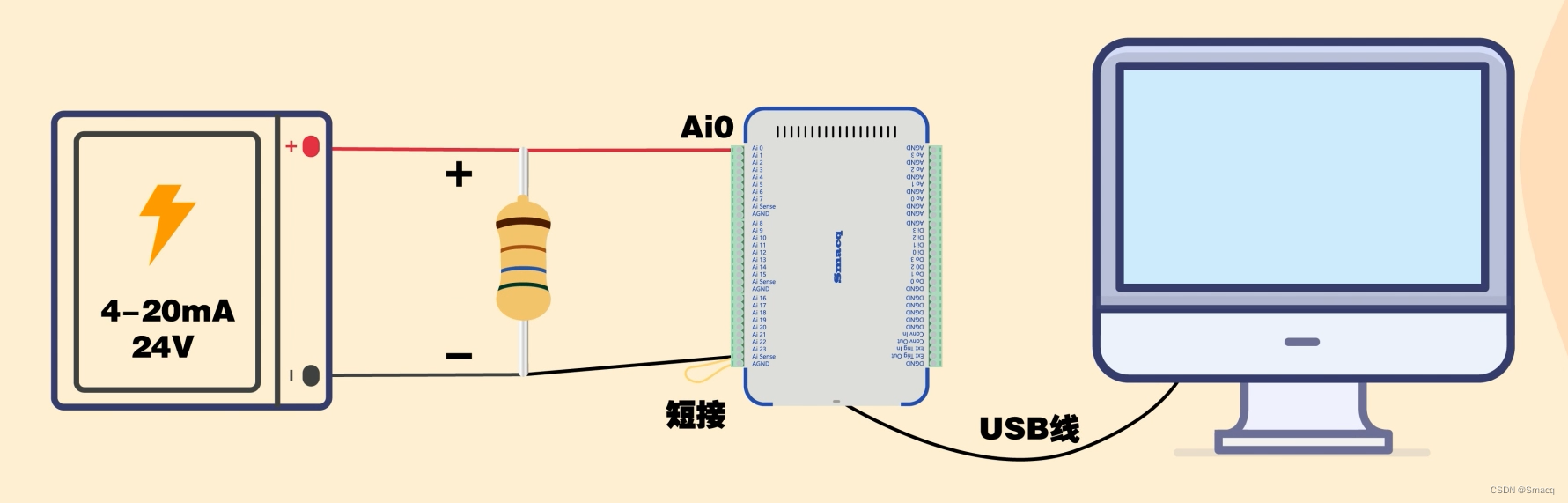

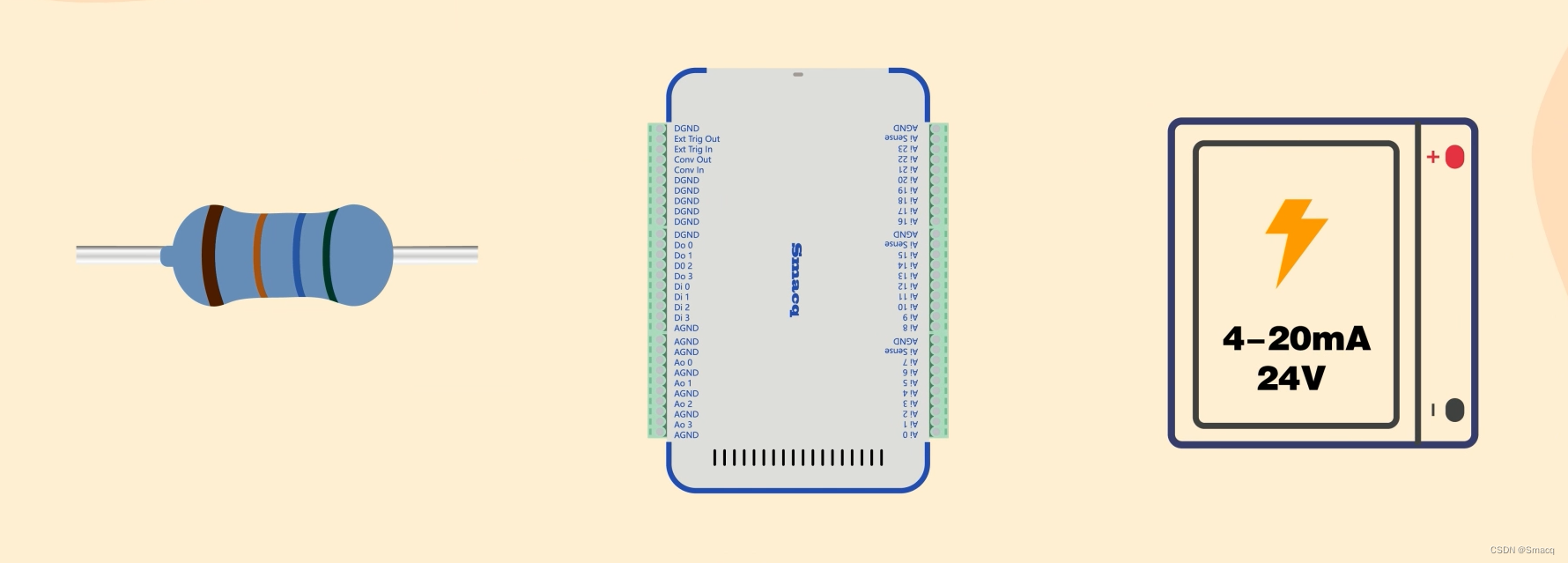

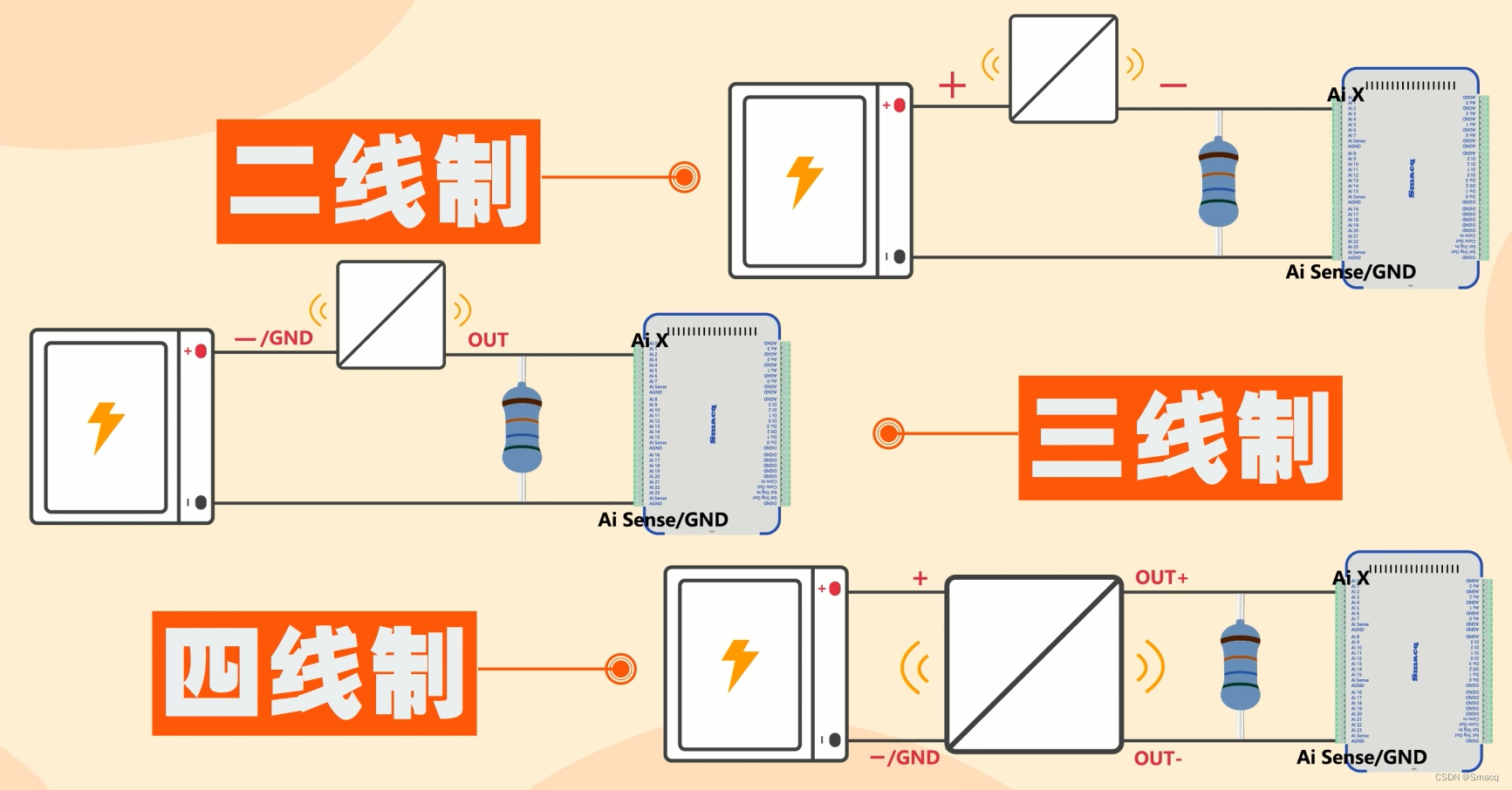

我们以4-20mA的电流信号为例，它是广泛用于传感器/变送器领域的一种通用的标准信号。

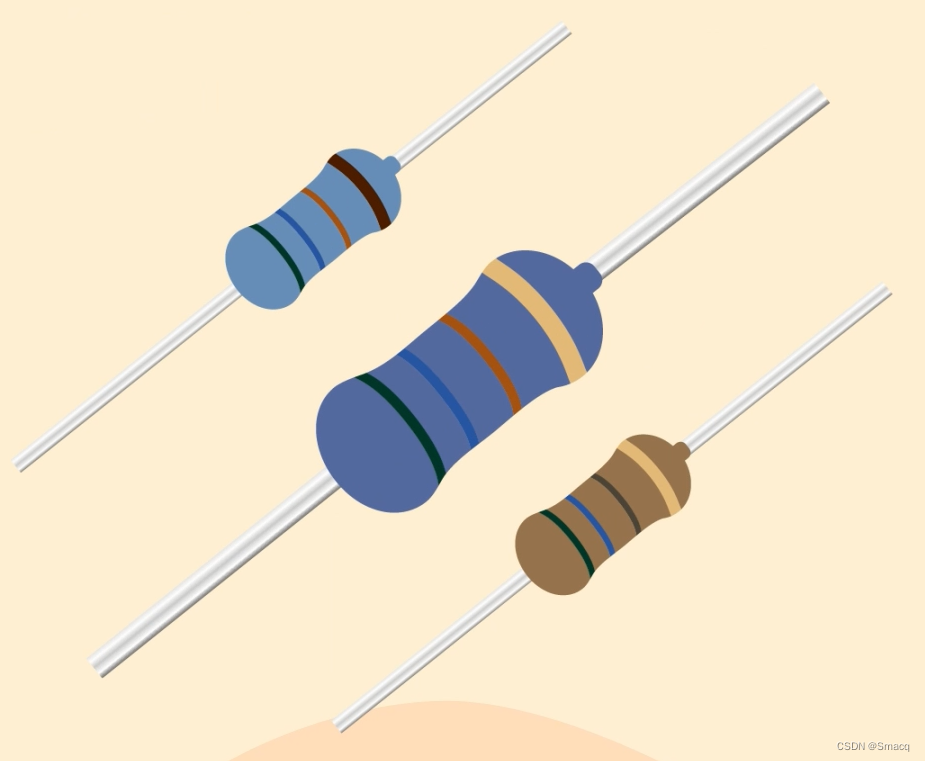

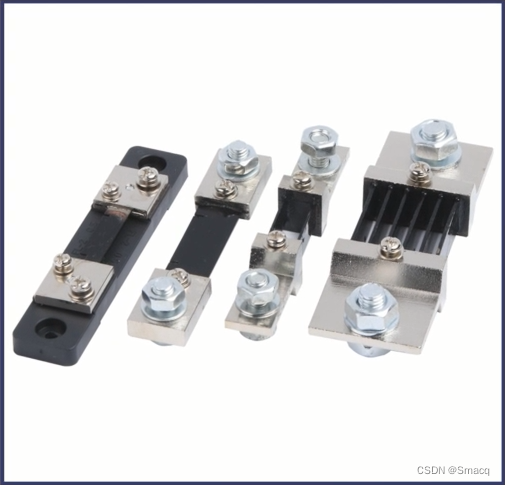

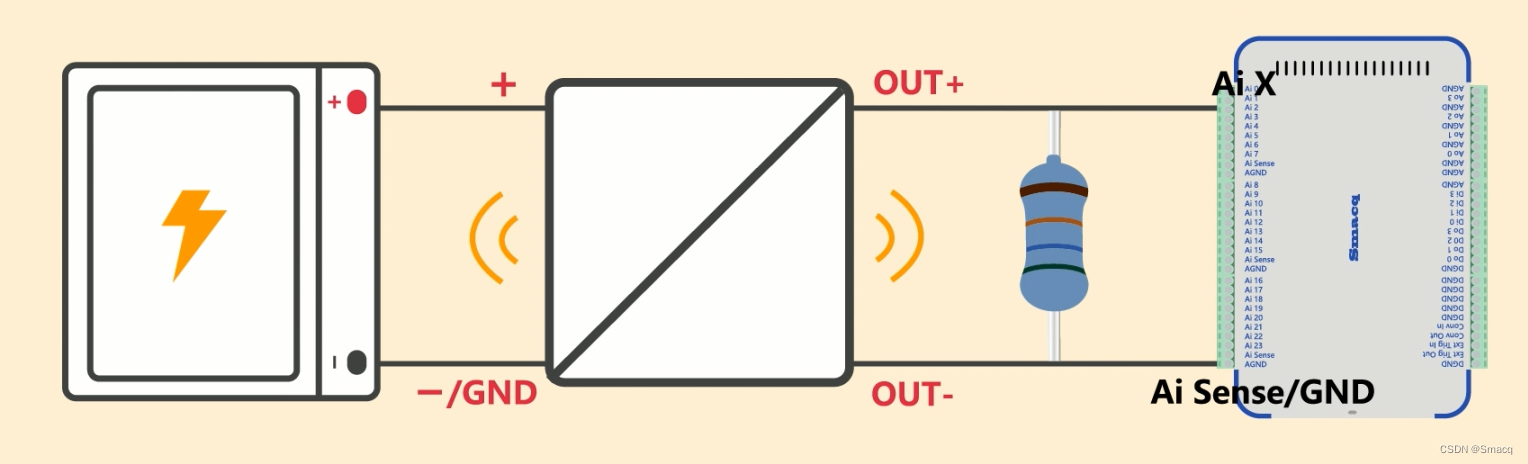

 如果选择取样电阻方案，那么取样电阻的阻值一般为250欧。

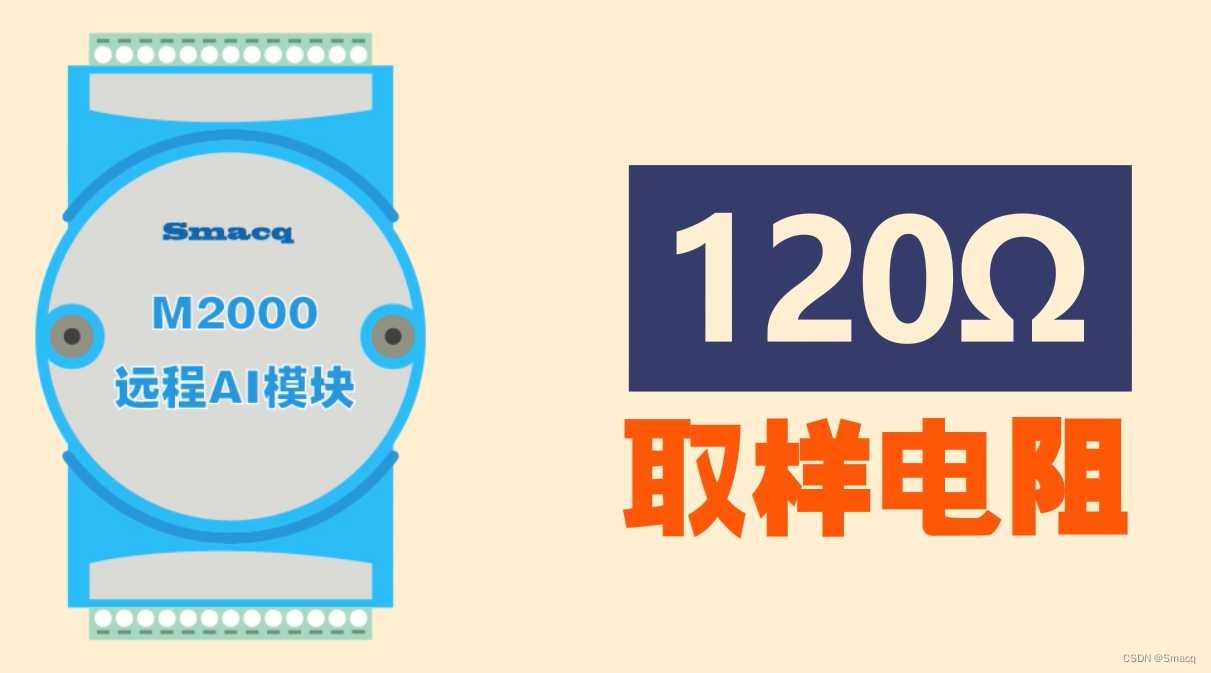

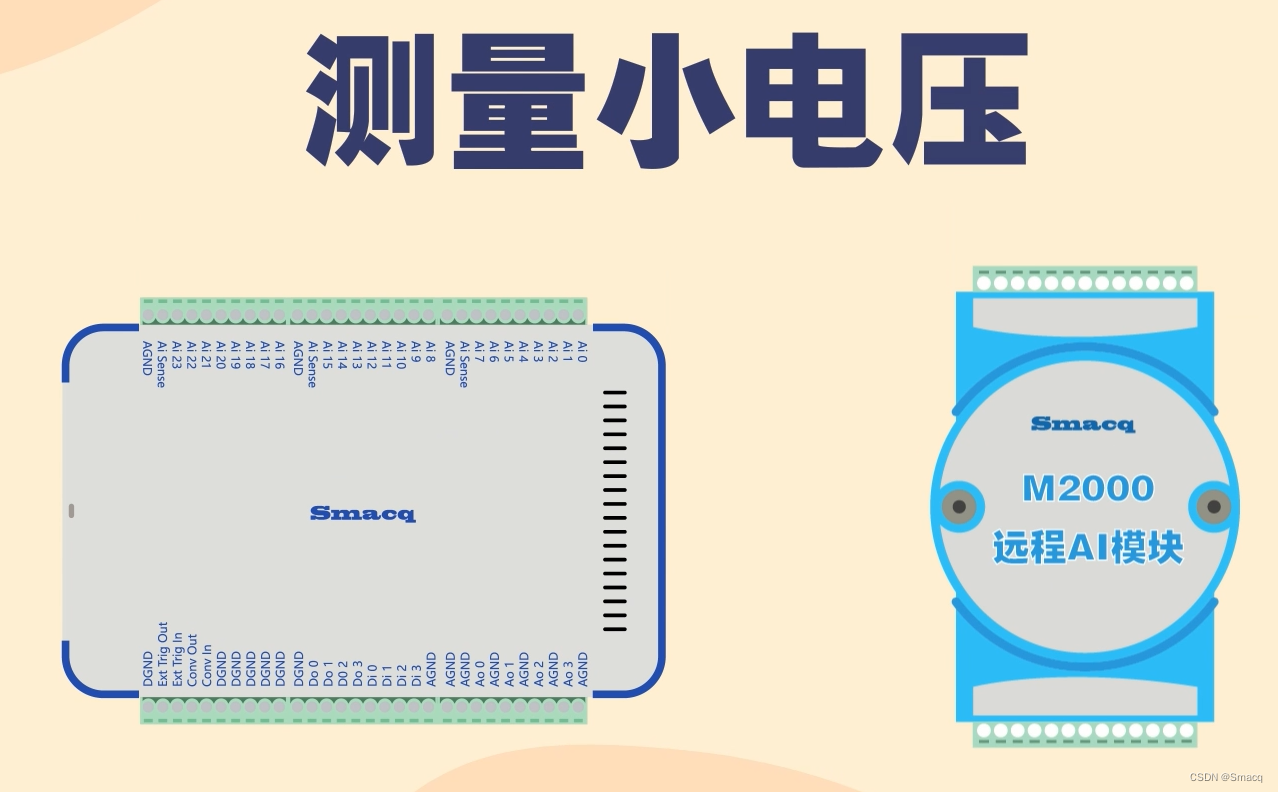

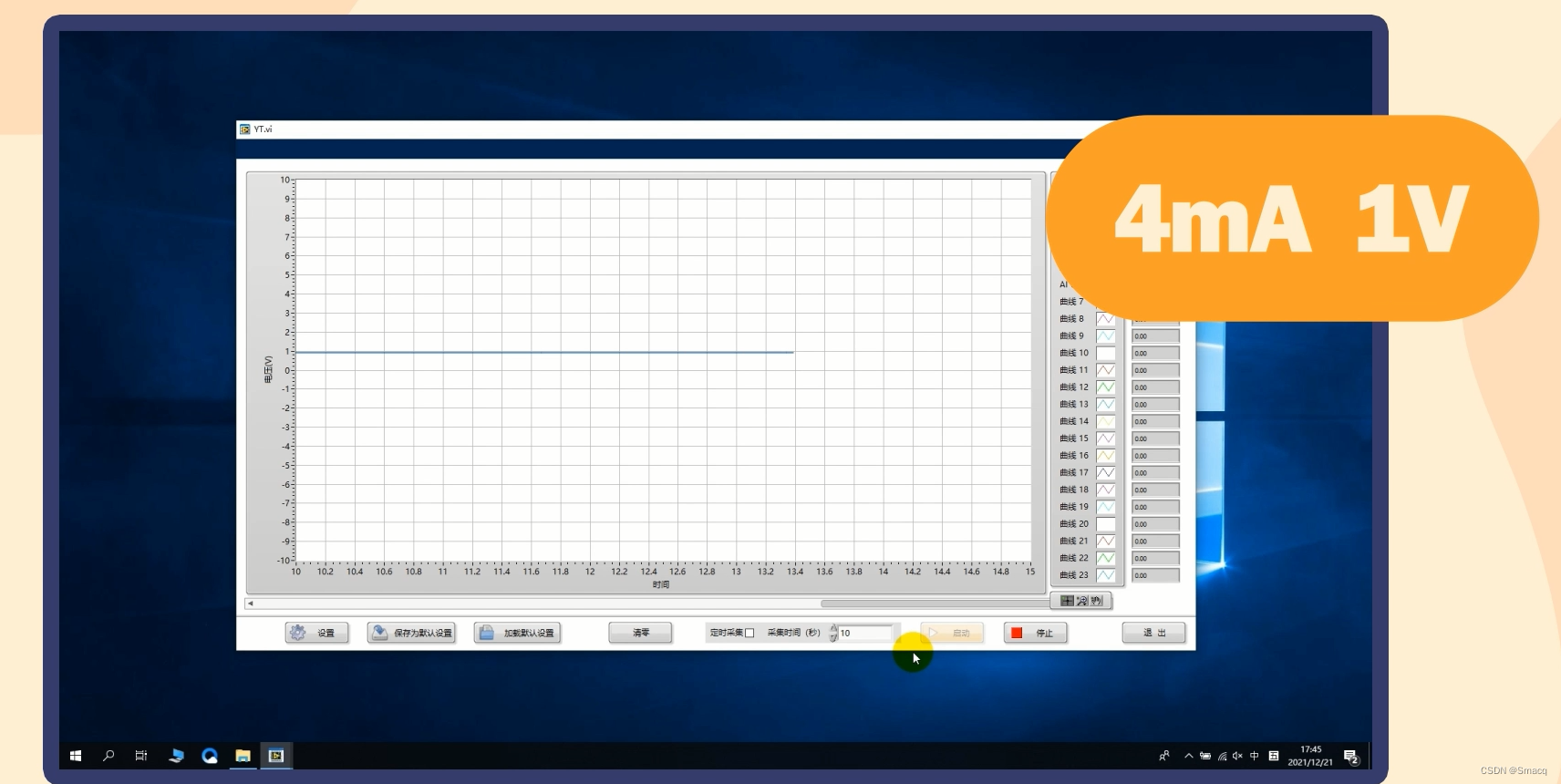

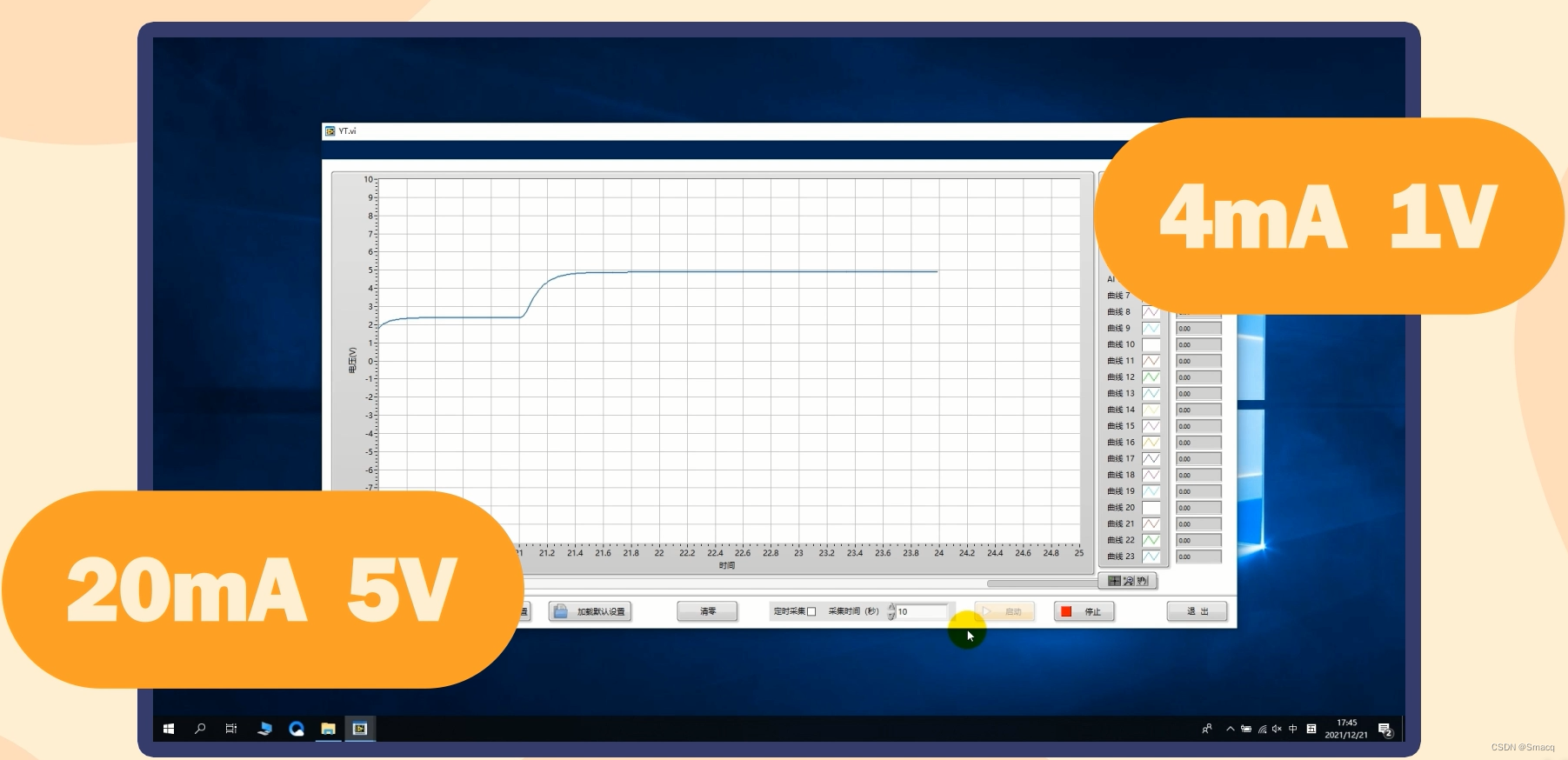

 使用欧姆定律计算一下便知道4-20mA的电流信号就被转换为1-5V的电压信号。所以在这样的方案中，电阻是很重要的一个元器件。在选择电阻时既要考虑到电阻的准确性，也要考虑到电阻的温度漂移值。电阻温漂是指：温度每变化1度所对应的电阻值的变化量，通常用PPM（百万分之一）/℃为单位。倘若不方便外接电阻，Smacq也提供M2000系列的远程AI模块，该模块内置有120Ω的取样电阻。不过此模块只适合与采样率较低的情况。

 再者&
