在Unity中开发车辆相关的游戏，物理模拟是非常关键的一环。Unity的 Wheel Collider 组件为开发者提供了一个用于车辆物理模拟的强大工具，帮助实现车轮的转动、悬挂系统的反应以及与地面的摩擦力等复杂的物理行为。

在这篇文章中，我们将深入解析Unity中的Wheel Collider组件，包括它的基本功能、属性设置，以及如何使用它来创建车辆物理模拟。同时会提供丰富的示例代码，帮助你更好地理解和应用这个组件。

在这里插入图片描述

⭕️探索入口

华丽的分割线

📂 Unity组件大全 | 目录索引

标题1

🎬 什么是Wheel Collider？

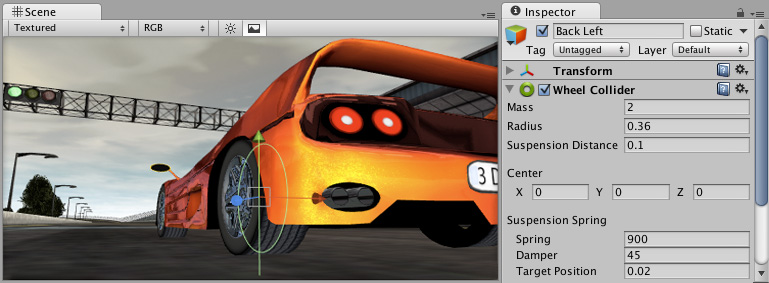

在这里插入图片描述

Wheel Collider 是Unity中专门为车辆设计的一个物理碰撞体组件。它不仅仅是一个普通的碰撞体，还能够模拟悬挂、轮胎摩擦和车轮转动等物理效果。它使用了Unity的物理引擎来处理车辆的运动，包含了对悬挂、转向、牵引力、制动力等的计算。

与普通的Collider不同，Wheel Collider并不是通过几何形状检测碰撞的，而是基于Raycast（射线检测）来计算车轮与地面之间的物理交互。因此，它不会像其他碰撞体那样在场景中呈现可见的碰撞形状，而是通过物理数据来驱动车轮的行为。

标题2

🧱 Wheel Collider的使用场景

赛车游戏：用于处理车轮与赛道的物理交互，如摩擦、加速、刹车等。
载具模拟：可以应用于模拟各类车辆，包括汽车、卡车、摩托车等。
悬挂系统：通过Wheel Collider，能够轻松模拟车辆悬挂系统的弹性和阻尼效果。

标题3

⚙️ Wheel Collider的属性解析

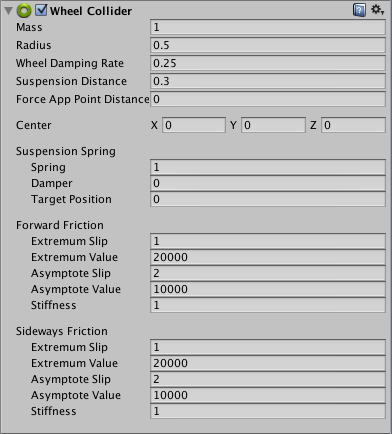

在这里插入图片描述

在开始编写代码之前，我们需要先了解Wheel Collider的核心属性。这些属性控制了车轮的运动、摩擦力、悬挂系统等。

属性	描述
Suspension Distance	控制悬挂系统的最大伸展距离（车轮与车身之间的最大距离）。
Suspension Spring	包含 `spring` 和 `damper` 两个值，用于定义悬挂系统的弹性和阻尼系数。
Mass	车轮的质量。这个值会影响车辆的动力学，比如加速度和悬挂反应。
Forward Friction	前向摩擦力，用于控制轮胎在向前运动时的摩擦力（影响车辆的加速和减速）。
Sideways Friction	侧向摩擦力，用于控制车轮横向运动时的摩擦力（影响车辆的转弯）。
Motor Torque	施加在车轮上的转矩力，用于驱动车辆前进或后退。
Brake Torque	刹车时施加的力，用于减缓车轮的转动速度。
Steer Angle	车轮的转向角度，用于模拟转向系统。
Wheel Damping Rate	控制车轮的阻尼，减小此值可以让车轮自由转动，增加此值则会产生更多的摩擦，使车轮停止更快。
Center	Wheel Collider 的位置相对于物体中心的偏移。

悬挂系统参数

悬挂系统是车辆物理模拟的一个重要组成部分。Wheel Collider的悬挂系统通过以下几个参数进行控制：

Suspension Spring：悬挂弹簧，用于控制悬挂的弹性系数。
Spring Force：通过弹簧系数和悬挂距离计算出的力，控制车辆的平衡感。
Damper：阻尼系数，用于控制弹簧压缩或扩展的速度，避免过度震动。

标题4

📦 Wheel Collider的基本使用

下面是如何通过代码来创建一个简单的车辆模型，使用Wheel Collider来驱动车辆。

1. 创建车辆的Wheel Collider

要使用Wheel Collider，我们首先需要为每个车轮添加Wheel Collider组件，并通过代码来驱动这些车轮。

using UnityEngine;

public class SimpleCarController : MonoBehaviour
{
    public WheelCollider frontLeftWheel;
    public WheelCollider frontRightWheel;
    public WheelCollider rearLeftWheel;
    public WheelCollider rearRightWheel;

    public float maxMotorTorque = 1500f;  // 最大电机扭矩
    public float maxSteeringAngle = 30f;  // 最大转向角度

    void Update()
    {
        float motor = maxMotorTorque * Input.GetAxis("Vertical");  // 前后移动（加速和减速）
        float steering = maxSteeringAngle * Input.GetAxis("Horizontal");  // 转向控制

        // 施加转向角度
        frontLeftWheel.steerAngle = steering;
        frontRightWheel.steerAngle = steering;

        // 施加马达扭矩
        rearLeftWheel.motorTorque = motor;
        rearRightWheel.motorTorque = motor;
    }
}

代码说明：

frontLeftWheel、frontRightWheel、rearLeftWheel和rearRightWheel代表车辆的四个轮子，每个轮子都需要一个Wheel Collider组件。
maxMotorTorque用于控制车轮的最大扭矩，也就是推动车辆前进或后退的力。
maxSteeringAngle控制车辆的转向角度。
Input.GetAxis("Vertical")和Input.GetAxis("Horizontal")分别用于接收上下方向键（或者W/S键）和左右方向键（A/D键）的输入。

2. 使用悬挂系统优化车辆行为

通过调整Wheel Collider的悬挂系统参数，可以让车辆的行驶更加真实。

void Start()
{
    JointSpring suspensionSpring = frontLeftWheel.suspensionSpring;
    suspensionSpring.spring = 35000f;  // 设置悬挂弹簧的硬度
    suspensionSpring.damper = 4500f;  // 设置阻尼，控制悬挂回弹的速度
    frontLeftWheel.suspensionSpring = suspensionSpring;

    frontRightWheel.suspensionSpring = suspensionSpring;
    rearLeftWheel.suspensionSpring = suspensionSpring;
    rearRightWheel.suspensionSpring = suspensionSpring;
}

在这里，我们通过 suspensionSpring 来设置每个车轮的悬挂弹性和阻尼系数。spring 值越高，悬挂越硬，车辆对地面的反应就越强。damper 用于控制车辆的减震效果，值越高，悬挂的回弹速度越慢，震动感越弱。

3. 车辆刹车实现

刹车是车辆物理模拟中不可或缺的部分。通过Wheel Collider中的brakeTorque属性，可以很容易实现车辆刹车功能。

public float brakeTorque = 3000f;  // 最大刹车扭矩

void Update()
{
    float motor = maxMotorTorque * Input.GetAxis("Vertical");
    float steering = maxSteeringAngle * Input.GetAxis("Horizontal");

    // 转向和加速
    frontLeftWheel.steerAngle = steering;
    frontRightWheel.steerAngle = steering;
    rearLeftWheel.motorTorque = motor;
    rearRightWheel.motorTorque = motor;

    // 刹车控制
    if (Input.GetKey(KeyCode.Space))  // 按下空格键进行刹车
    {
        rearLeftWheel.brakeTorque = brakeTorque;
        rearRightWheel.brakeTorque = brakeTorque;
    }
    else
    {
        rearLeftWheel.brakeTorque = 0;
        rearRightWheel.brakeTorque = 0;
    }
}

在这个示例中，我们通过监听空格键来控制车辆的刹车。当空格键被按下时，刹车扭矩会施加到后轮上，车辆减速或停止。

4. 轮胎摩擦力控制

在现实生活中，轮胎的摩擦力决定了车辆与地面之间的抓地能力。在Wheel Collider中，我们可以通过forwardFriction和sidewaysFriction来控制车轮的前向摩擦力和侧向摩擦力，从而模拟轮胎滑动或漂移等效果。

void Start()
{
    WheelFrictionCurve forwardFriction = frontLeftWheel.forwardFriction;
    forwardFriction.extremumSlip = 0.4f;  // 轮胎打滑临界点
    forwardFriction.extremumValue = 1f;  // 打滑临界时的摩擦力
    forwardFriction.asymptoteSlip = 0.8f;  // 最大打滑时的摩擦力
    forwardFriction.asymptoteValue = 0.

5f;  // 极限打滑时的摩擦力
    forwardFriction.stiffness = 1f;  // 摩擦力的刚度

    frontLeftWheel.forwardFriction = forwardFriction;
    frontRightWheel.forwardFriction = forwardFriction;
    rearLeftWheel.forwardFriction = forwardFriction;
    rearRightWheel.forwardFriction = forwardFriction;
}

5. 显示车轮的视觉效果

虽然Wheel Collider本身并不会直接显示车轮的转动，但我们可以通过脚本将3D模型（例如车轮模型）与Wheel Collider的物理效果同步。

void UpdateWheelPose(WheelCollider collider, Transform wheelTransform)
{
    Vector3 pos;
    Quaternion quat;
    collider.GetWorldPose(out pos, out quat);

    // 更新车轮的位置信息和旋转信息
    wheelTransform.position = pos;
    wheelTransform.rotation = quat;
}

void Update()
{
    UpdateWheelPose(frontLeftWheel, frontLeftTransform);
    UpdateWheelPose(frontRightWheel, frontRightTransform);
    UpdateWheelPose(rearLeftWheel, rearLeftTransform);
    UpdateWheelPose(rearRightWheel, rearRightTransform);
}

GetWorldPose()函数可以获取每个Wheel Collider的世界位置和旋转，我们通过将这些信息同步到车轮的3D模型上，使车轮的外观与物理行为一致。

标题5

💬 总结

Wheel Collider 是Unity中强大且复杂的组件，专门用于车辆的物理模拟。通过掌握它的各个属性和使用方法，开发者可以轻松创建真实感十足的车辆系统。本文提供了从基本加速和转向到悬挂、刹车和摩擦力的控制示例，帮助你快速入门并掌握Wheel Collider的使用技巧。

标题6

📒 参考文献

Unity官方文档：Wheel Collider 车轮碰撞体
