💥1 概述

CDMA码分多址技术（CDMA）是一种通过编码区分不同用户信息，实现不同用户同频、同时传输的通信技术。以下是从发射机和接收机端，结合用户驱动的因素（信息、码字、用户、安全码/控制码），对CDMA技术的详细解释：

一、CDMA技术概述

CDMA技术基于扩频技术，将需传送的具有一定信号带宽的信息数据，用一个带宽远大于信号带宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。在接收端，使用与发送端完全相同的伪随机码对接收到的信号进行相关处理，将宽带信号还原为原信息数据的窄带信号，即实现解扩和信息通信。

二、发射机端信号研究

信息（Message）：
- 在CDMA系统中，信息是指需要传输的数据或语音等原始信号。
- 发射机将信息数据转换为电信号，并通过调制过程将其加载到载波上。
码字（Codeword）：
- 码字是CDMA系统中的关键元素，用于区分不同的用户。
- 每个用户都被分配一个独特的码字（或称为扩频码），该码字在传输过程中与用户的信息数据相乘，从而实现用户信号的区分。
- 常见的码字包括哈达码、沃尔什码等正交编码。
用户（Users）：
- 在CDMA系统中，多个用户可以同时接入并共享同一频率资源。
- 通过使用不同的码字，系统能够区分并分离出各个用户的信号，从而实现多址接入。
安全码/控制码（Security Code/Control Code）：
- 安全码用于保护用户信息的机密性，防止未经授权的访问。
- 控制码则用于系统控制和管理，如信道分配、功率控制等。
- 在CDMA系统中，安全码和控制码通常与用户的码字一起使用，以确保系统的安全性和可靠性。

三、接收机端信号研究

信号接收与处理：
- 在接收端，接收机首先接收到的是包含多个用户信号的混合信号。
- 接收机使用与发送端相同的码字对接收到的信号进行相关处理，以分离出各个用户的信号。
- 相关处理过程通常通过匹配滤波器或相关检测器实现，利用码字的正交性来提取目标用户的信号。
错误与用户总数的关系：
- 在CDMA系统中，随着用户总数的增加，系统面临的多址干扰（MAI）也会增加。
- 多址干扰是指来自其他用户的信号对目标用户信号的干扰。当用户数较少时，多址干扰较小，系统性能较好。
- 然而，随着用户数的增加，多址干扰逐渐增大，导致系统性能下降。特别是当用户数增加到一定程度时，多址干扰可能变得非常严重，甚至导致系统无法正常工作。
- 因此，错误与用户总数成正比这一说法在一定程度上反映了CDMA系统中多址干扰对系统性能的影响。但需要注意的是，通过采用先进的信号处理技术（如多用户检测、智能天线等），可以有效减轻多址干扰的影响，提高系统性能。

四、CDMA技术的优势与挑战

优势：
- 抗干扰能力强：由于采用了扩频技术，CDMA信号在传输过程中具有较强的抗干扰能力。
- 保密性能好：不同用户采用不同的编码序列，使得信号在传输过程中具有较高的保密性。
- 容量大：CDMA系统允许所有用户在同一频率上同时通信，大大提高了频谱利用率和系统容量。
挑战：
- 多址干扰：随着用户数的增加，多址干扰成为影响系统性能的主要因素之一。
- 功率控制：为了保持系统的稳定性和可靠性，需要对用户的发射功率进行精确控制。
- 接收机复杂度：由于需要处理多个用户的信号，接收机的复杂度相对较高。

综上所述，CDMA码分多址技术在发射机和接收机端都涉及复杂的信号处理过程。通过合理设计码字、优化接收机算法以及采用先进的信号处理技术，可以充分发挥CDMA技术的优势并应对其挑战。

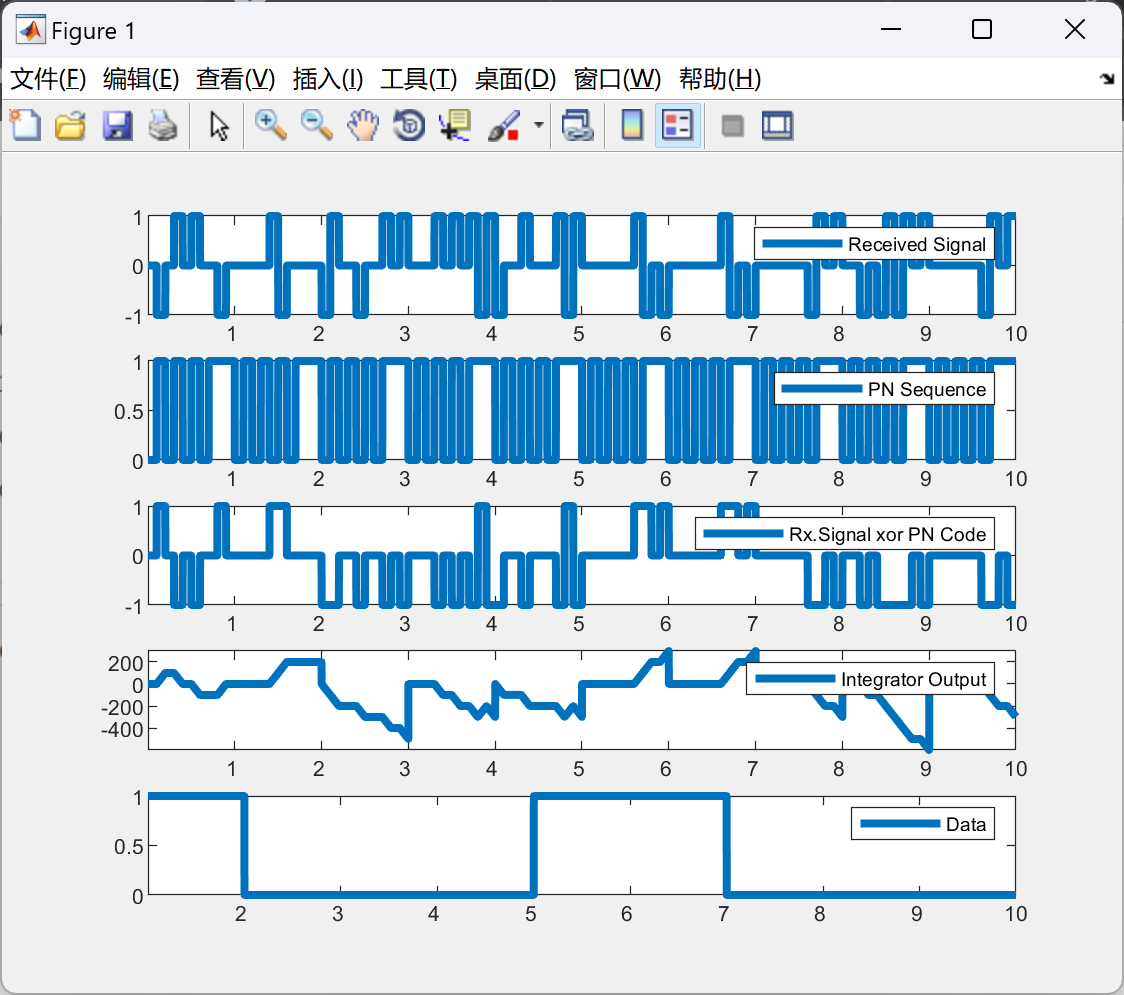

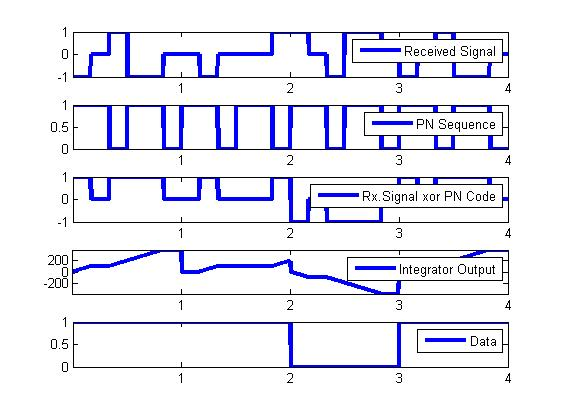

📚2 运行结果

% CDMA TRANSMITTER
CDMA is a form of Direct Sequence Spread Spectrum communications. In general, Spread Spectrum communications is distinguished by three key elements:
1. The signal occupies a bandwidth much greater than that which is necessary to send the information.
This results in many benefits, such as immunity to interference and
jamming and multi-user access, which we discuss later on.
2. The bandwidth is spread by means of a code which is independent of the data.
The independence of the code distinguishes this from standard modulation
schemes in which the data modulation will always spread the spectrum somewhat.
3. The receiver synchronizes to the code to recover the data. The use of
an independent code and synchronous reception allows multiple users to
access the same frequency band at the same time.
CDMA发射机
CDMA是直接序列扩频通信的一种形式。一般来说，扩频通信有三个关键要素：
1.信号占用的带宽远远大于发送信息所需的带宽。这带来了许多好处，例如抗干扰性和干扰和多用户接入，我们稍后将讨论。
2.带宽通过独立于数据的代码进行扩展。代码的独立性使其区别于标准调制数据调制总是会略微扩展频谱的方案。
3.接收器与代码同步以恢复数据。使用情况独立的代码和同步接收允许多个用户在同一时间访问同一频带。

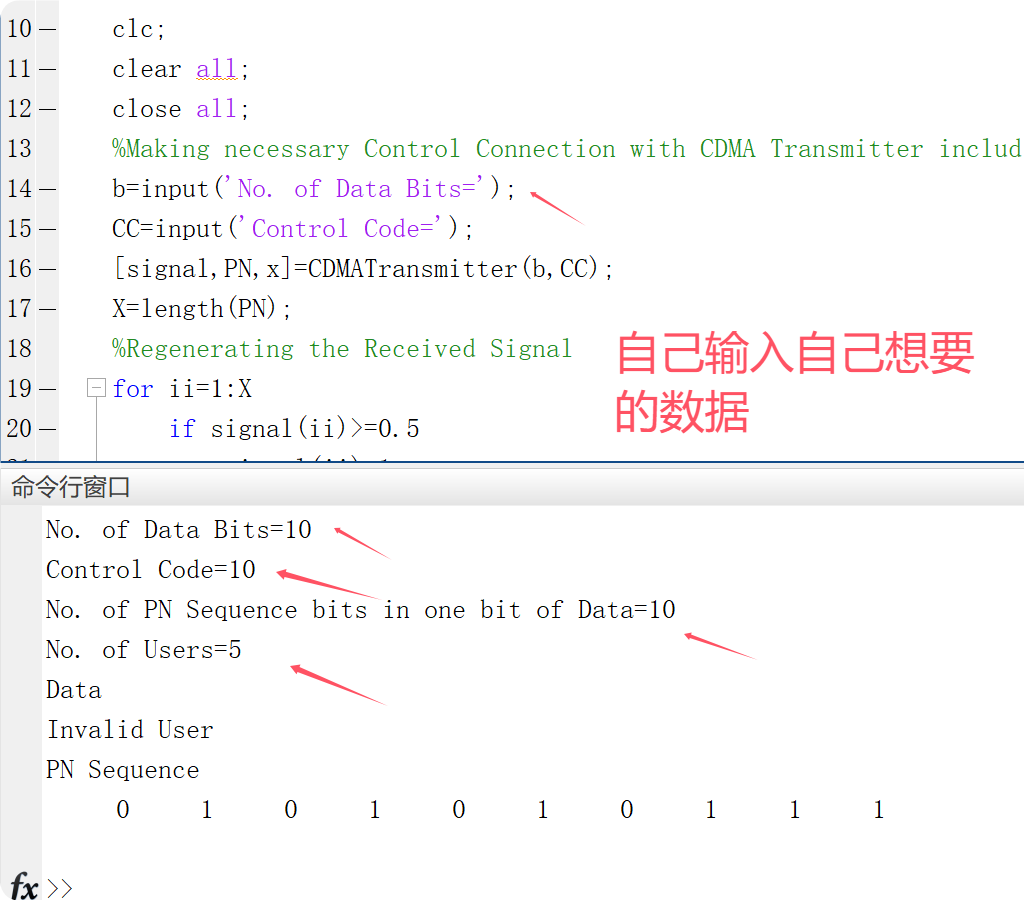

部分代码：

function [TransSignal,pn,x]= CDMATransmitter(b,CC)
% CDMA Transmitter
% A CDMA Transmitter accepts the no. of Data bits to be exchanged between
% a transmitter & receiver and is controlled by variable b.
% CC is the Control Word used for making reliable & secure communication
% (Using this Transmitter sends appropiate Codeword to particular User.
% The Facility to select the No. of Users & no of Bits in codeword is
% also provided in Transmitter so as to make program more useful.
%
% Accepts 1.b=number of bits in data
% 2.CC=Control Code
%
% Transmits the 1.Sum of all Signals
% 2.PN Sequence(generated using randi function) for particular
% Receiver OR Random PN Sequence(For Invalid Control Code)
% 3.x=No. of PN Sequence bits in one bit of Data
%
% Copyright 1984-2008 The MathWorks, Inc.
% $Revision: 1.16.4.4 $ $Date: 2015/02/13 17:32:12 $

x=input('No. of PN Sequence bits in one bit of Data=');
n=input('No. of Users=');
if n==0
error('No User for service');
end
if x==0
error('ERROR:For 0 PN Sequence bits Transmission can not take place');
end
if b==0
error('ERROR:No Data to send');
end
Data=randi([0 1],b,n);
