今天我们一起来学习下，RTKLIB中对电离层延迟改正的方法，并了解源码的相应模块，以便对原理有一定的了解

1.电离层延迟改正模型
由于存在大量的自由电子和正负离子，当卫星信号穿过电离层时，如同其他电磁波一样，信号的路径会发生弯曲，传播速度也会发生变化，从而使得测量所得到的距离不等于卫星至接收机的几何距离，这种偏差称为电离层折射误差。
RTKLIB中源码如下：

/* ionospheric model ---------------------------------------------------------*/
static int model_iono(gtime_t time, const double *pos, const double *azel,
                      const prcopt_t *opt, int sat, const double *x,
                      const nav_t *nav, double *dion, double *var)
{
    if (opt->ionoopt==IONOOPT_SBAS) {
        return sbsioncorr(time,nav,pos,azel,dion,var);
    }
    if (opt->ionoopt==IONOOPT_TEC) {
        return iontec(time,nav,pos,azel,1,dion,var);
    }
    if (opt->ionoopt==IONOOPT_BRDC) {
        *dion=ionmodel(time,nav->ion_gps,pos,azel);
        *var=SQR(*dion*ERR_BRDCI);
        return 1;
    }
    if (opt->ionoopt==IONOOPT_EST) {
        *dion=x[II(sat,opt)];
        *var=0.0;
        return 1;
    }
    if (opt->ionoopt==IONOOPT_IFLC) {
        *dion=*var=0.0;
        return 1;
    }
    return 0;
}

可以看到，该部分提供了多种可选的电离层延迟改正模型项，下面我们一一介绍：

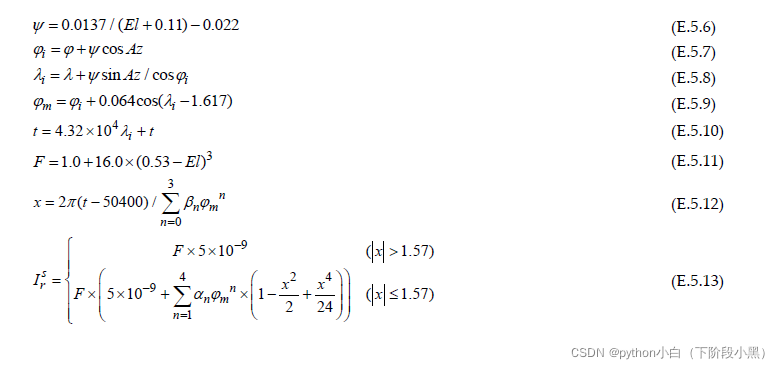

RTKLIB中使用的第一个改正模型为广播电离层模型，也就是常说的Klobuchar其公式如下：

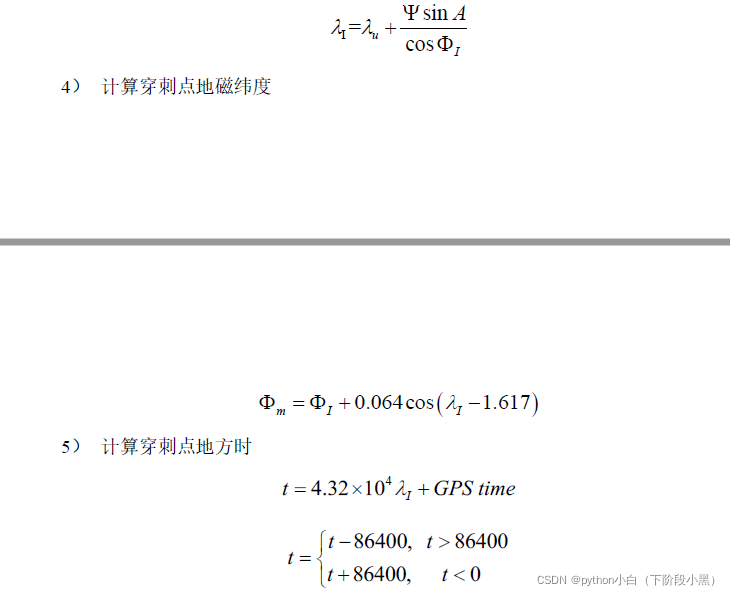

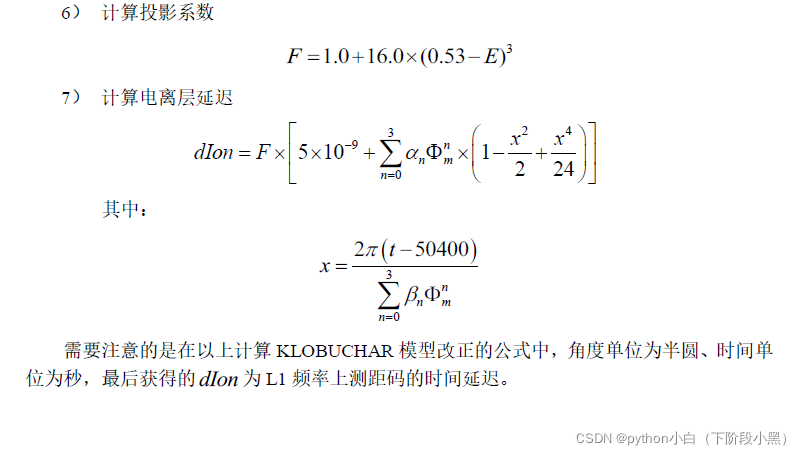

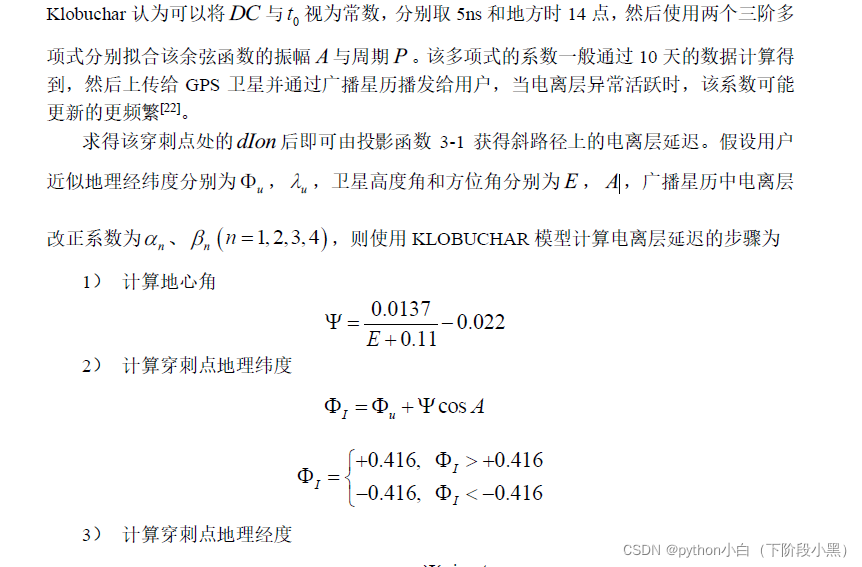

详细计算公式如下：




因此，对于单频GNSS用户来说，若要消除L1频率上的电离层延迟，就需要结合GPS和QZSS星历中包含的 电离层参数，利用Klobuchar模型计算电离层延迟
RTKLIB源码如下：

/* ionosphere model ------------------------------------------------------------
* compute ionospheric delay by broadcast ionosphere model (klobuchar model)
* args   : gtime_t t        I   time (gpst)
*          double *ion      I   iono model parameters {a0,a1,a2,a3,b0,b1,b2,b3}
*          double *pos      I   receiver position {lat,lon,h} (rad,m)
*          double *azel     I   azimuth/elevation angle {az,el} (rad)
* return : ionospheric delay (L1) (m)
*-----------------------------------------------------------------------------*/
extern double ionmodel(gtime_t t, const double *ion, const double *pos,
                       const double *azel)
{
    const double ion_default[]={ /* 2004/1/1 */
        0.1118E-07,-0.7451E-08,-0.5961E-07, 0.1192E-06,
        0.1167E+06,-0.2294E+06,-0.1311E+06, 0.1049E+07
    };
    double tt,f,psi,phi,lam,amp,per,x;
    int week;

    if (pos[2]<-1E3||azel[1]<=0) return 0.0;
    if (norm(ion,8)<=0.0) ion=ion_default;

    /* earth centered angle (semi-circle) */
    psi=0.0137/(azel[1]/PI+0.11)-0.022;

    /* subionospheric latitude/longitude (semi-circle) */
    phi=pos[0]/PI+psi*cos(azel[0]);
    if      (phi> 0.416) phi= 0.416;
    else if (phi<-0.416) phi=-0.416;
    lam=pos[1]/PI+psi*sin(azel[0])/cos(phi*PI);

    /* geomagnetic latitude (semi-circle) */
    phi+=0.064*cos((lam-1.617)*PI);

    /* local time (s) */
    tt=43200.0*lam+time2gpst(t,&week);
    tt-=floor(tt/86400.0)*86400.0; /* 0<=tt<86400 */

    /* slant factor */
    f=1.0+16.0*pow(0.53-azel[1]/PI,3.0);

    /* ionospheric delay */
    amp=ion[0]+phi*(ion[1]+phi*(ion[2]+phi*ion[3]));
    per=ion[4]+phi*(ion[5]+phi*(ion[6]+phi*ion[7]));
    amp=amp<    0.0?    0.0:amp;
    per=per<72000.0?72000.0:per;
    x=2.0*PI*(tt-50400.0)/per;

    return CLIGHT*f*(fabs(x)<1.57?5E-9+amp*(1.0+x*x*(-0.5+x*x/24.0)):5E-9);
}

可以看到，源码的克罗布歇改正完全是按照公式来的，比较便于理解

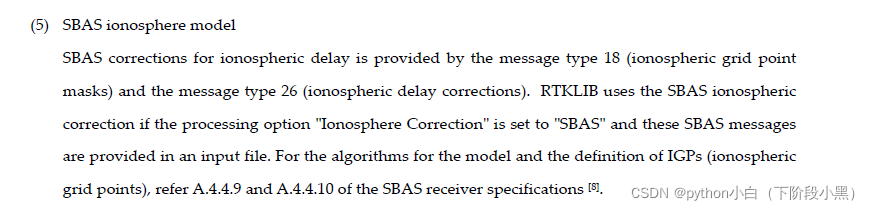

RTKLIB中使用的第二个改正模型为SBAS电离层模型，其信息如下：

RTKLIB源码如下：

/* sbas ionospheric delay correction -------------------------------------------
* compute sbas ionosphric delay correction
* args   : gtime_t  time    I   time
*          nav_t    *nav    I   navigation data
*          double   *pos    I   receiver position {lat,lon,height} (rad/m)
*          double   *azel   I   satellite azimuth/elavation angle (rad)
*          double   *delay  O   slant ionospheric delay (L1) (m)
*          double   *var    O   variance of ionospheric delay (m^2)
* return : status (1:ok, 0:no correction)
* notes  : before calling the function, sbas ionosphere correction parameters
*          in navigation data (nav->sbsion) must be set by callig
*          sbsupdatecorr()
*-----------------------------------------------------------------------------*/
extern int sbsioncorr(gtime_t time, const nav_t *nav, const double *pos,
                      const double *azel, double *delay, double *var)
{
    const double re=6378.1363,hion=350.0;
    int i,err=0;
    double fp,posp[2],x=0.0,y=0.0,t,w[4]={0};
    const sbsigp_t *igp[4]={0}; /* {ws,wn,es,en} */

    trace(4,"sbsioncorr: pos=%.3f %.3f azel=%.3f %.3f\n",pos[0]*R2D,pos[1]*R2D,
          azel[0]*R2D,azel[1]*R2D);

    *delay=*var=0.0;
    if (pos[2]<-100.0||azel[1]<=0) return 1;

    /* ipp (ionospheric pierce point) position */
    fp=ionppp(pos,azel,re,hion,posp);

    /* search igps around ipp */
    searchigp(time,posp,nav->sbsion,igp,&x,&y);

    /* weight of igps */
    if (igp[0]&&igp[1]&&igp[2]&&igp[3]) {
        w[0]=(1.0-x)*(1.0-y); w[1]=(1.0-x)*y; w[2]=x*(1.0-y); w[3]=x*y;
    }
    else if (igp[0]&&igp[1]&&igp[2]) {
        w[1]=y; w[2]=x;
        if ((w[0]=1.0-w[1]-w[2])<0.0) err=1;
    }
    else if (igp[0]&&igp[2]&&igp[3]) {
        w[0]=1.0-x; w[3]=y;
        if ((w[2]=1.0-w[0]-w[3])<0.0) err=1;
    }
    else if (igp[0]&&igp[1]&&igp[3]) {
        w[0]=1.0-y; w[3]=x;
        if ((w[1]=1.0-w[0]-w[3])<0.0) err=1;
    }
    else if (igp[1]&&igp[2]&&igp[3]) {
        w[1]=1.0-x; w[2]=1.0-y;
        if ((w[3]=1.0-w[1]-w[2])<0.0) err=1;
    }
    else err=1;

    if (err) {
        trace(2,"no sbas iono correction: lat=%3.0f lon=%4.0f\n",posp[0]*R2D,
              posp[1]*R2D);
        return 0;
    }
    for (i=0;i<4;i++) {
        if (!igp[i]) continue;
        t=timediff(time,igp[i]->t0);
        *delay+=w[i]*igp[i]->delay;
        *var+=w[i]*varicorr(igp[i]->give)*9E-8*fabs(t);
    }
    *delay*=fp; *var*=fp*fp;

    trace(5,"sbsioncorr: dion=%7.2f sig=%7.2f\n",*delay,sqrt(*var));
    return 1;
}

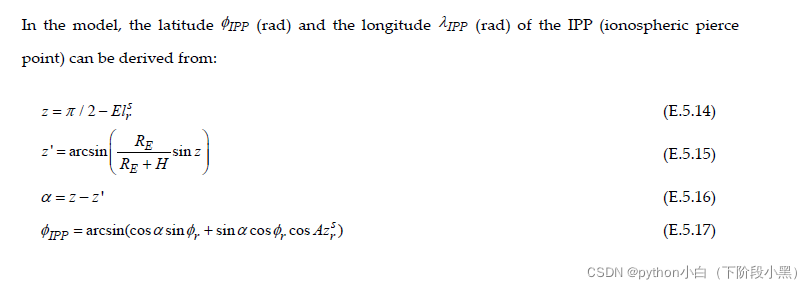

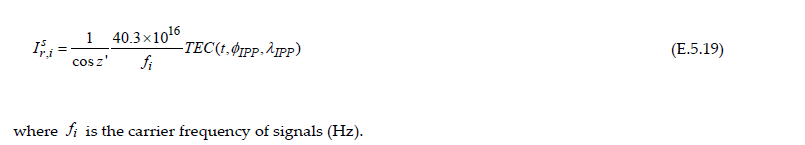

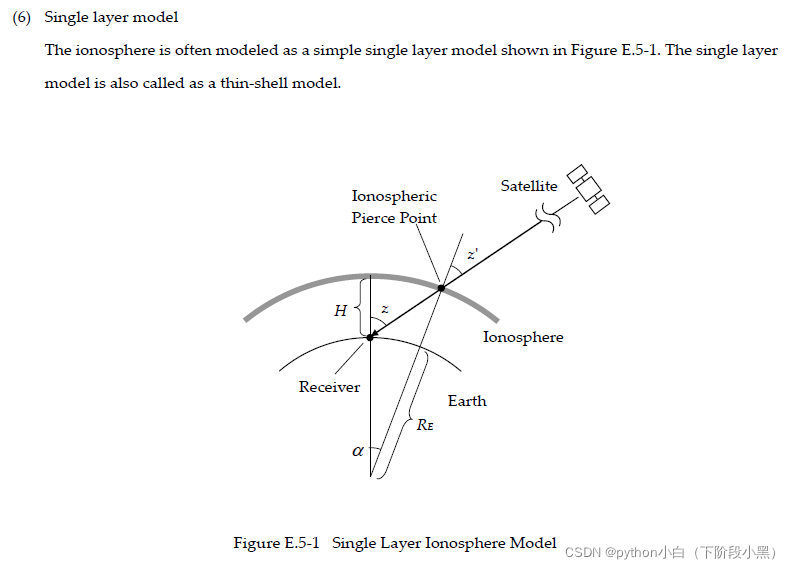

RTKLIB中使用的第三个改正模型为单层电离层模型，该模型须结合IONEX文件来使用，其信息如下：




由上述介绍我们可以知道，首先要根据接收机位置以及卫星高度角，结合单层模型来计算电离层穿刺点的经度和纬度，然后在IONEX文件中查找最靠近穿刺点处的VTEC值，并由下列式子计算Li的电离层延迟

RTKLIB源码如下：

/* ionosphere model by tec grid data -------------------------------------------
* compute ionospheric delay by tec grid data
* args   : gtime_t time     I   time (gpst)
*          nav_t  *nav      I   navigation data
*          double *pos      I   receiver position {lat,lon,h} (rad,m)
*          double *azel     I   azimuth/elevation angle {az,el} (rad)
*          int    opt       I   model option
*                                bit0: 0:earth-fixed,1:sun-fixed
*                                bit1: 0:single-layer,1:modified single-layer
*          double *delay    O   ionospheric delay (L1) (m)
*          double *var      O   ionospheric dealy (L1) variance (m^2)
* return : status (1:ok,0:error)
* notes  : before calling the function, read tec grid data by calling readtec()
*          return ok with delay=0 and var=VAR_NOTEC if el<MIN_EL or h<MIN_HGT
*-----------------------------------------------------------------------------*/
extern int iontec(gtime_t time, const nav_t *nav, const double *pos,
                  const double *azel, int opt, double *delay, double *var)
{
    double dels[2],vars[2],a,tt;
    int i,stat[2];

    trace(3,"iontec  : time=%s pos=%.1f %.1f azel=%.1f %.1f\n",time_str(time,0),
          pos[0]*R2D,pos[1]*R2D,azel[0]*R2D,azel[1]*R2D);

    if (azel[1]<MIN_EL||pos[2]<MIN_HGT) {
        *delay=0.0;
        *var=VAR_NOTEC;
        return 1;
    }
    for (i=0;i<nav->nt;i++) {
        if (timediff(nav->tec[i].time,time)>0.0) break;
    }
    if (i==0||i>=nav->nt) {
        trace(2,"%s: tec grid out of period\n",time_str(time,0));
        return 0;
    }
    if ((tt=timediff(nav->tec[i].time,nav->tec[i-1].time))==0.0) {
        trace(2,"tec grid time interval error\n");
        return 0;
    }
    /* ionospheric delay by tec grid data */
    stat[0]=iondelay(time,nav->tec+i-1,pos,azel,opt,dels  ,vars  );
    stat[1]=iondelay(time,nav->tec+i  ,pos,azel,opt,dels+1,vars+1);

    if (!stat[0]&&!stat[1]) {
        trace(2,"%s: tec grid out of area pos=%6.2f %7.2f azel=%6.1f %5.1f\n",
              time_str(time,0),pos[0]*R2D,pos[1]*R2D,azel[0]*R2D,azel[1]*R2D);
        return 0;
    }
    if (stat[0]&&stat[1]) { /* linear interpolation by time */
        a=timediff(time,nav->tec[i-1].time)/tt;
        *delay=dels[0]*(1.0-a)+dels[1]*a;
        *var  =vars[0]*(1.0-a)+vars[1]*a;
    }
    else if (stat[0]) { /* nearest-neighbour extrapolation by time */
        *delay=dels[0];
        *var  =vars[0];
    }
    else {
        *delay=dels[1];
        *var  =vars[1];
    }
    trace(3,"iontec  : delay=%5.2f std=%5.2f\n",*delay,sqrt(*var));
    return 1;
}

其中调用的函数为iondelay，当输入参数opt=1时，使用的是修正的单层投影函数模型：

/* ionosphere delay by tec grid data -----------------------------------------*/
static int iondelay(gtime_t time, const tec_t *tec, const double *pos,
                    const double *azel, int opt, double *delay, double *var)
{
    const double fact=40.30E16/FREQ1/FREQ1; /* tecu->L1 iono (m) */
    double fs,posp[3]={0},vtec,rms,hion,rp;
    int i;

    trace(3,"iondelay: time=%s pos=%.1f %.1f azel=%.1f %.1f\n",time_str(time,0),
          pos[0]*R2D,pos[1]*R2D,azel[0]*R2D,azel[1]*R2D);

    *delay=*var=0.0;

    for (i=0;i<tec->ndata[2];i++) { /* for a layer */

        hion=tec->hgts[0]+tec->hgts[2]*i;

        /* ionospheric pierce point position */
        fs=ionppp(pos,azel,tec->rb,hion,posp);

        if (opt&1) {
            //printf("1");
            /* modified single layer mapping function (M-SLM) ref [2] */
            rp=tec->rb/(tec->rb+hion)*sin(0.9782*(PI/2.0-azel[1]));
            fs=1.0/sqrt(1.0-rp*rp);
        }
        if (opt&1) {
            //printf("2");
            /* earth rotation correction (sun-fixed coordinate) */
            posp[1]+=2.0*PI*timediff(time,tec->time)/86400.0;
        }
        /* interpolate tec grid data */
        if (!interptec(tec,i,posp,&vtec,&rms)) return 0;

        *delay+=fact*fs*vtec;
        *var+=fact*fact*fs*fs*rms*rms;
    }
    trace(4,"iondelay: delay=%7.2f std=%6.2f\n",*delay,sqrt(*var));

    return 1;
}

其中调用的主要函数为ionppp，该函数用于计算电离层穿刺点位置以及倾斜系数（此时的系数为单层模型中使用的系数）：

/* ionospheric pierce point position -------------------------------------------
* compute ionospheric pierce point (ipp) position and slant factor
* args   : double *pos      I   receiver position {lat,lon,h} (rad,m)
*          double *azel     I   azimuth/elevation angle {az,el} (rad)
*          double re        I   earth radius (km)
*          double hion      I   altitude of ionosphere (km)
*          double *posp     O   pierce point position {lat,lon,h} (rad,m)
* return : slant factor
* notes  : see ref [2], only valid on the earth surface
*          fixing bug on ref [2] A.4.4.10.1 A-22,23
*-----------------------------------------------------------------------------*/
extern double ionppp(const double *pos, const double *azel, double re,
                     double hion, double *posp)
{
    double cosaz,rp,ap,sinap,tanap;

    rp=re/(re+hion)*cos(azel[1]);
    ap=PI/2.0-azel[1]-asin(rp);
    sinap=sin(ap);
    tanap=tan(ap);
    cosaz=cos(azel[0]);
    posp[0]=asin(sin(pos[0])*cos(ap)+cos(pos[0])*sinap*cosaz);

    if ((pos[0]> 70.0*D2R&& tanap*cosaz>tan(PI/2.0-pos[0]))||
        (pos[0]<-70.0*D2R&&-tanap*cosaz>tan(PI/2.0+pos[0]))) {
        posp[1]=pos[1]+PI-asin(sinap*sin(azel[0])/cos(posp[0]));
    }
    else {
        posp[1]=pos[1]+asin(sinap*sin(azel[0])/cos(posp[0]));
    }
    return 1.0/sqrt(1.0-rp*rp);
}

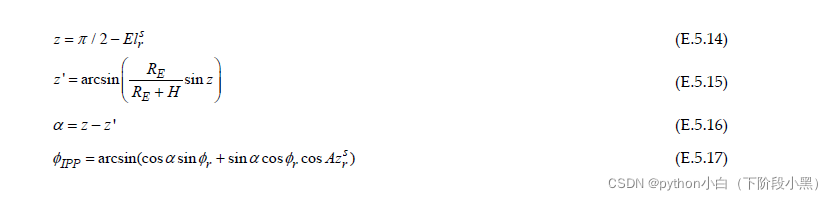

可以看出计算电离层穿刺点和倾斜系数代码完全是按照下列公式给出的，便于理解：

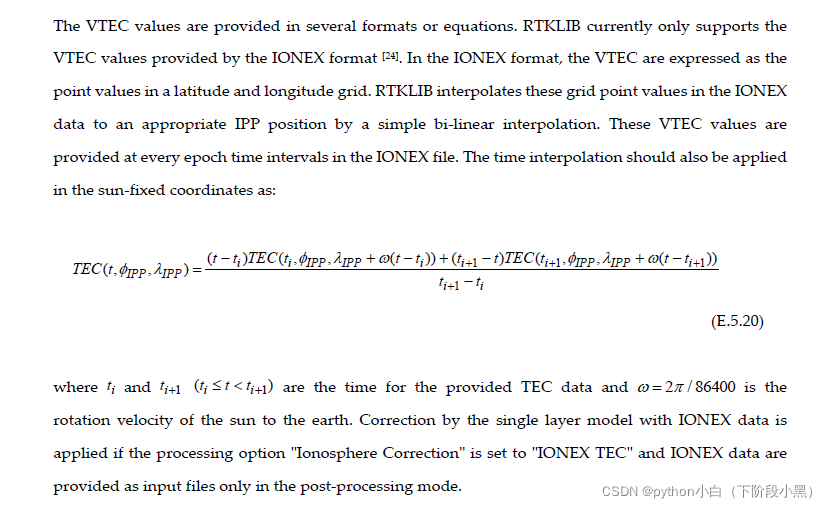

若前后历元的TEC值均能找到，则进行时间的双线性插值，否则进行时间的最邻近外推

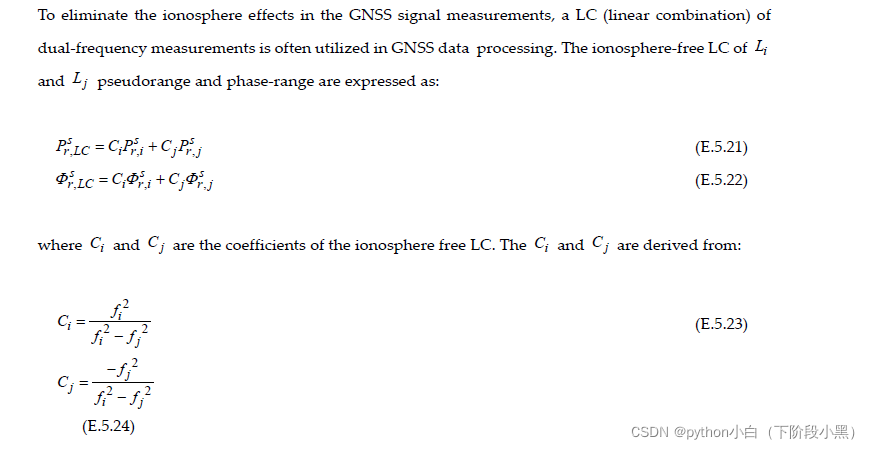

RTKLIB中使用的第四个改正模型为IF-LC(消电离层组合模型)，其信息如下：

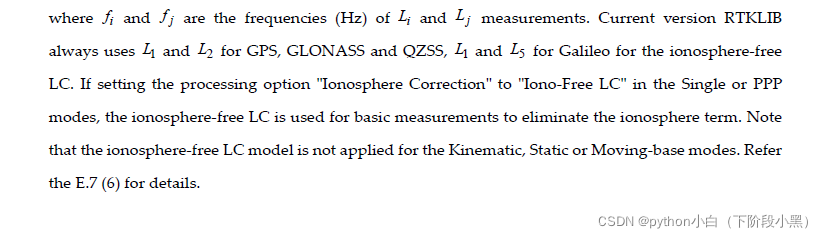

对于消电离层组合来说，目前RTKLIB中使用L1和L2频率对GPS,GLONASS,QZSS卫星组成观测值，对Galileo使用L1和L5形成线性观测值
需要注意的是，当使用消除电离层组合消除电离层延迟时，电离层改正值以及方差都为0
最后，如果上述方法都不使用的话，就将电离层延迟作为未知参数进行估计

以上就是RTKLIB中使用的全部的电离层改正方法啦，其实还有一个QZSS方法，但是原理与克罗布歇模型一样，因此就不再赘述
