openGL GLSL GLSL.Refract & Reflect & Diffraction 反射、折射、衍射Fresnel Effect

一、Refract & Reflect
Snell定律描述了光线从一个介质传播到另外一个介质时，入射角、折射角以及介质折射率的关系。通过snell定律，可以根据入射光的方向向量求取折射光的方向向量。
Fresnel定律完善了光的衍射理论，当光线到达材质交界面时，一部分光被反射，另外一部分发生折射，这个现象被称为Fresnel Effect。菲涅尔现象混合了反射与折射，使得物体更加真实，理论物理中的Fresnel公式很复杂，因而在实时计算机图形学中，只要在最终效果上满足人们的视觉感受就可以了。在Cook-Torrance光照模型中计算specular光的rough surface时用到了Fresnel系数。
   F = f + (1-f) * (1 - V · H)FresnelPower
其中f入射角为0时的菲涅尔反射系数，V视角向量，H半向量；
 color = factor * 反射光颜色 + (1 - factor) * 折射光颜色

Snell中的折射率本质上反映的是光在介质中传播速度以及折射方向；
Fresnel中折射系系数反映的是光在透明介质表面被折射的光通量的比率；

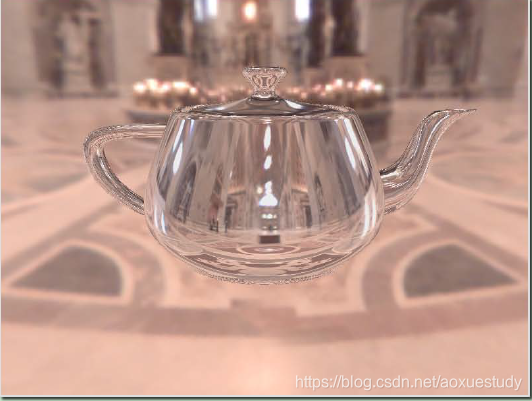

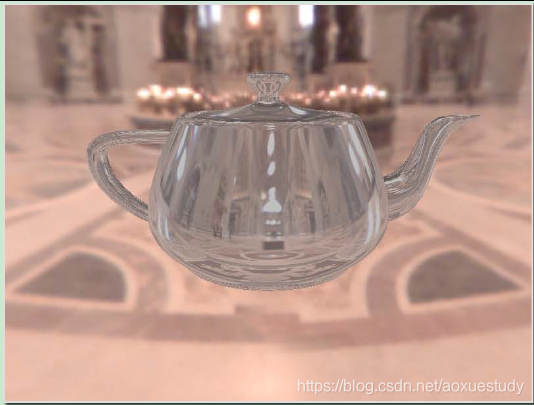

这些可以模拟水表面的折射与反射现象等等

Vertex shader:

const float Eta = 0.6;
const float FresnelPower = 5.0;
const float F = ((1.0 - Eta)*(1.0 - Eta)) / ((1.0 + Eta)*(1.0 + Eta));
varying vec3 Reflect;
varying vec3 Refract;
varying float Ratio;
void main(void) {

	    vec4 ecposition = gl_ModelViewMatrix * gl_Vertex;
	    vec3 ecposition3 = ecposition.xyz / ecposition.w;
	    vec3 i = normalize(ecposition3);
	    vec3 n = normalize(gl_NormalMatrix*gl_Normal);
	    Ratio = F + (1.0 - F) * pow(1.0 - dot(i, n), FresnelPower);

	    Refract = refract(i, n, Eta);
	    Refract = vec3(gl_TextureMatrix[0] * vec4(Refract, 1.0));

	    Reflect = reflect(i, n);
	    Reflect = vec3(gl_TextureMatrix[1] * vec4(Reflect, 1.0));

	    gl_Position = ftransform();

}

Frag Shader:

varying vec3 Reflect;
varying vec3 Refract;
varying float Ratio;
uniform sampler2d tex;

void main(void) {
	vec3 refractColor = vec3(texture2D(tex, Refract));
	vec3 reflectColor = vec3(texture2D(tex, Reflect));
	vec3 Color = mix(refractColor, reflectColor, Ratio);
	gl_FragColor = vec4(Color, 1.0);

}

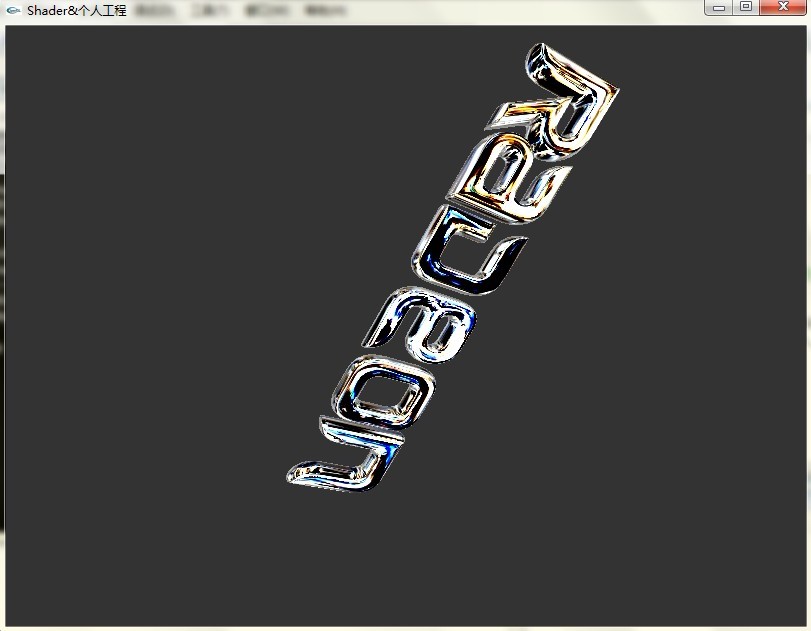

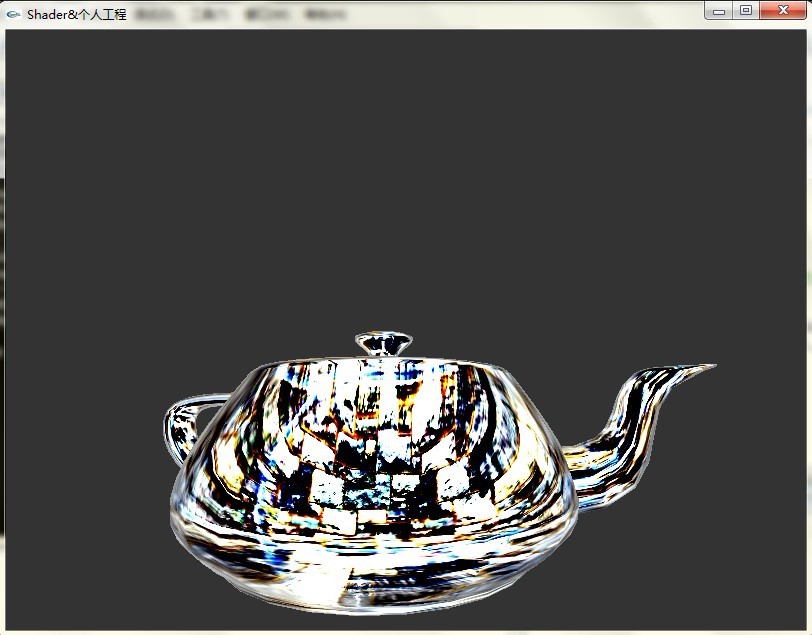

如果要突出某种颜色RGB，产生色散，可以分离折射的rgb值，得到另外一种效果：

const float EtaR = 0.3;
const float EtaG = 0.67;
const float EtaB = 0.9;
varying vec3 RefractR;
varying vec3 RefractG;
varying vec3 RefractB;

RefractR = refract(i, n, EtaR);
    RefractR = vec3(gl_TextureMatrix[0] * vec4(RefractR, 1.0));

    RefractG = refract(i, n, EtaG);
    RefractG = vec3(gl_TextureMatrix[0] * vec4(RefractG, 1.0));

    RefractB = refract(i, n, EtaB);
    RefractB = vec3(gl_TextureMatrix[0] * vec4(RefractB, 1.0));

vec3 refractColor;
	refractColor.r = vec3(texture2D(tex, RefractR));
	refractColor.g = vec3(texture2D(tex, RefractG));
	refractColor.b = vec3(texture2D(tex, RefractB));

二、Diffraction
GPU Gem1里面有一章讲解

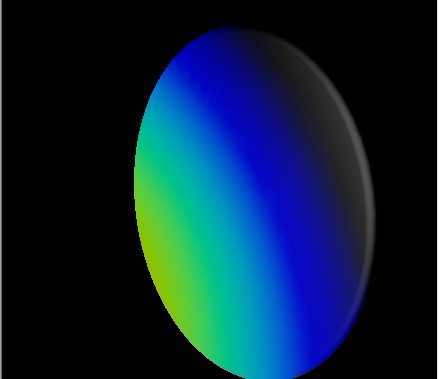

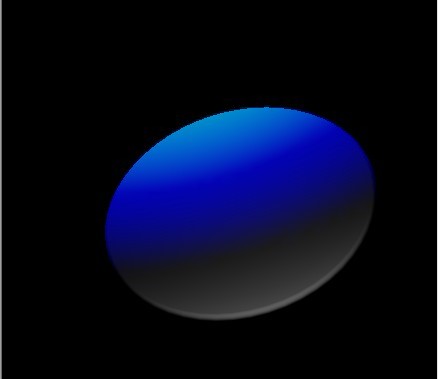

光的衍射：光在传播过程中，遇到透明或者不透明的障碍物，绕过障碍物产生偏离直线传播的现象称为光的衍射。
当表面的细节比光的波长小很多时，对于这些小尺寸的细节，例如CD，波效应就不能忽略，
shader一般步骤是：先把可见光的波长转换到0~1之间，计算半向量在切线的投影来计算u,
原理不是很懂
就这样吧。。
vertex shader

uniform vec3 eyeposition;
	uniform vec3 lightposition;
	vec4  HighlightColor = (1.0, 1.0, 1.0, 1.0);
	varying vec4 Color;
	attribute vec3 Tangent;
	vec3 lambda2rgb(float lambda) {
		const float ultraviolet = 400.0;
		const float infrared = 700.0;
		//转换可见光到0~1
	    float a = (lambda - ultraviolet) / (infrared - ultraviolet);
		const float c = 10.0; //图的宽度
		vec3 b = vec3(a) - vec3(0.75, 0.5, 0.25);
		return max((1.0 - c * b*b), 0.0);

	}
	void main(void) {
		    vec3 objPosition = vec3(gl_ModelViewMatrix * gl_Vertex);
		    vec3 Normal = normalize(gl_NormalMatrix * gl_Normal);
		    vec3 LightDir = normalize(lightposition - objPosition);
		    vec3 EyeDir = normalize(eyeposition - objPosition);
		    vec3 HalfVec = normalize(LightDir + EyeDir);

		   vec3 T = normalize(gl_NormalMatrix * Tangent);
		 float u = abs(dot(T, HalfVec));

		   vec3 diffColor = vec3(0.0);

		   const int numspectralorders = 3;
		 for (int m = 1; m <= numspectralorders; ++m) {
		       float lambda = 660 * u / float(m);
		        diffColor += lambda2rgb(lambda);



		   float w = dot(Normal, HalfVec);
		 float e = 2 * u / w;
		 vec3 hilight = exp(-e * e) * HighlightColor.rgb;


		   const float diffAtten = 0.8;
		 Color = vec4(diffAtten * diffColor + hilight, 1.0);

		    gl_Position = ftransform();



	}

Frag shader

varying vec4 Color;
		 void main(void)
			{
			   gl_FragColor = Color;
			}

后面我会把c++代码补上，建一个完整的工程，供大家下载



参考文档：http://www.cppblog.com/init/archive/2012/03/29/169406.html
