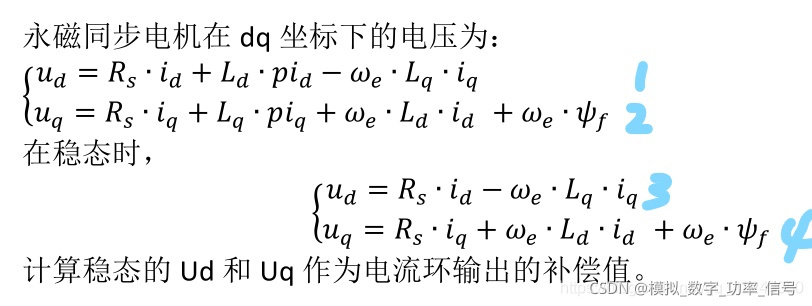

上图是永磁同步电机的dq坐标下的电路模型数学表达形式。1、2式右边的电压ud,uq是指加在电机UVW线上的电压对应的dq坐标轴电压。
对于某一个时刻的指令电流iq*,id*,他们的意思是,通过控制加在电机两端的ud,uq,要让1、2式的右边的电流iq和id(也就是电机实际电流在dq坐标上的值)等于iq*,id*。
电机中的实际电流iq和id,是加在电机UVW线上的电压激发出来的。那么对于指令电流iq*,id*,需要多大的UVW线上的电压,才能激发出来呢?其实这是可以通过1、2式计算出来的。
我们把iq*,id*代入1、2式子,计算出一个值,ud*,uq*。也就是说,只要给电机的UWV线上加电压ud*,uq*,电机三相线里面就能激发出iq*,id*。
那么ud*,uq*如何作用在电机线上呢,当然是通过坐标反变换和SVPWM调制,作用在电机线上。

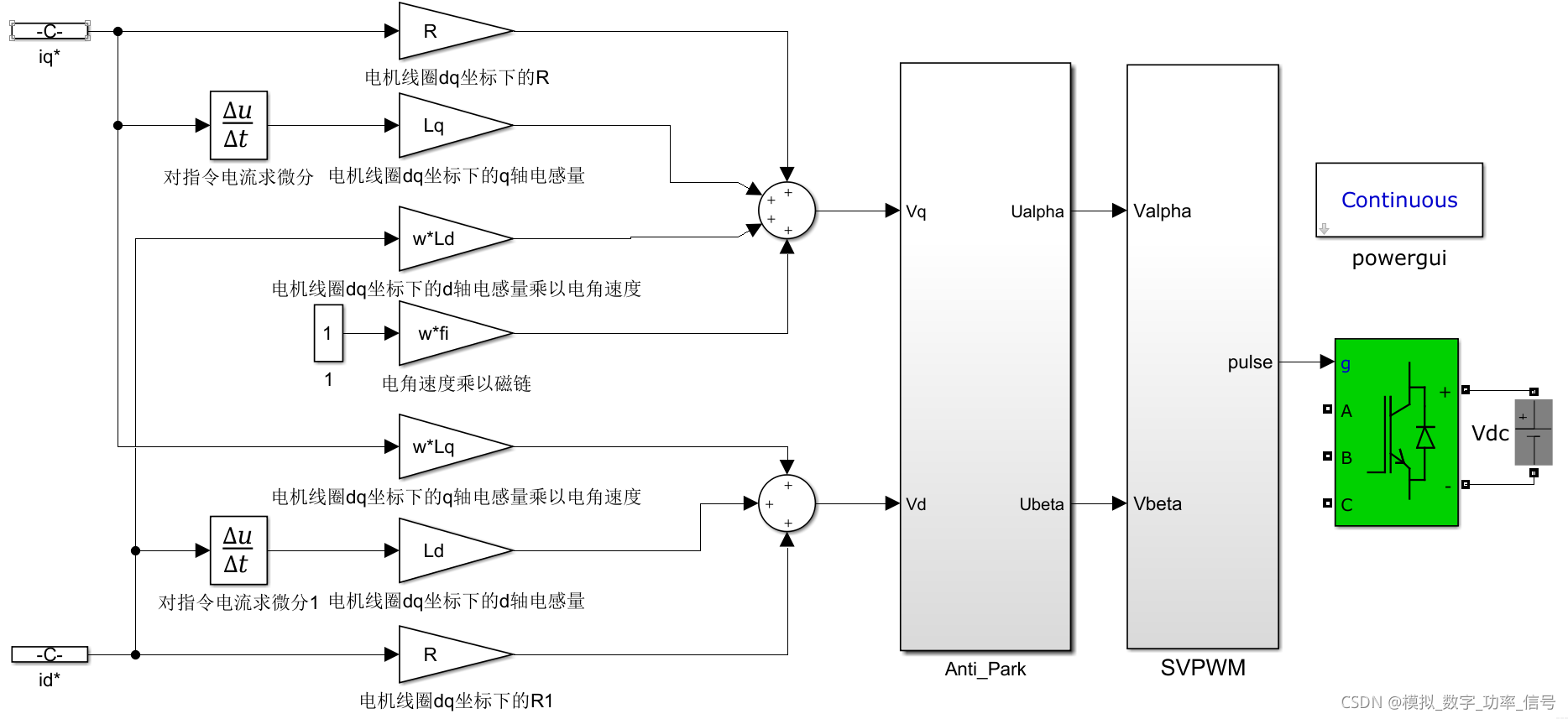

这就叫永磁同步电机电流全前馈,控制示意图如下图所示。
当然R,Ld,Lq,w,等这些参数的获取很多时候并不容易, 这样分析是通俗的说明前馈的道理。实际应用中,跟这种道理性的分析,是两码事儿。
上面的前馈项,w*id*,w*iq* 也叫解耦控制。实际上解耦控制用到的电流,应该用指令电流,而不能用反馈电流,我觉得。不过用反馈电流效果也是有的,但是应该差一点。
