第3章 使用门电路搭建触发器

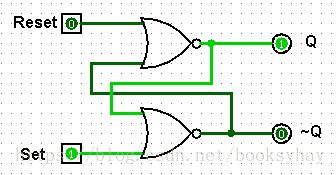

先使用或非门搭建一个反馈电路：

电路的特点：

1. 使用2个或非门。或非门的特点是，有一个输入为1，则输出为0.
2. 当A和B都为1时，X和Y的输出都是0
3. 当A为1、B为0时：X为0，Y为1；
4. 当A为0、B为1时，X为1，Y为0；
5. 当AB都为0时，X和Y的状态不确定。实际上，也不是随机值，而是上一次的值。因为A和B变为0时，不影响或非门的输出，也就不影响X和Y的状态。这种电路就具备 了“记忆”的功能。（注意：第一次上电时，如果A和B都没有变为1过，那么X和Y确实是不确定的。）
6. 如果排除A和B都为1的情况，那么，Y的状态就能推断出上一次是A曾经变为1，还是B曾经变为1.

这是RS触发器。R=RESET（清零）；S=SET（置位）。



增加使能端

为了避免A和B都为1的情况，可以考虑在输入之间加一个非门，同时加一个使能开关，可以将A和B同时置为0.

电路特点：

1. 当EN为0时，A和B都为0，Q和_Q的状态不变；
2. 当EN为1时，Q的状态取决于DATA的输入。并且Q和_Q的状态相反。
3. 这就是带使能端的D触发器。

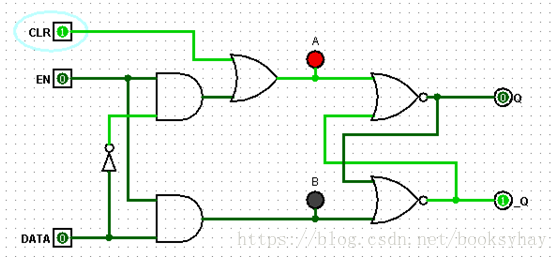

增加清除端



触发器

进一步的优化，可以增加置位端；可以将两个级联在一起，由电平使能控制改成边沿触发。

电平触发的一般叫锁存器(Latch)。边沿触发的叫触发器（Flip-Flop）。

形成库中的memory元件：

共同点：

• 都是上升沿触发；
• 都有使能端（高电平有效）；
• 都有置位端（高电平有效）；
• 都有清除端（高电平有效）。

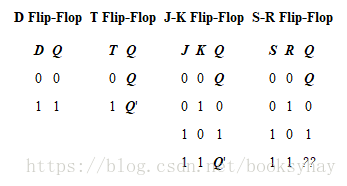

不同点：

• RS触发器：R=S=0时，输出保持不变；R=S=1时：禁止；R=1(S=0)时清零Q=0；S=1(R=0)时置位Q=1
• JK触发器：J=K=1时，输出翻转。J=Jump（1），K=Kill（0）
• T触发器：T=0时，输出不变；T=1时，输出翻转。T=Toggle
• D触发器：输出Q=D。D=Data。
