GNSS-R技术的详细介绍、创新点及MATLAB代码示例

在这里插入图片描述

GNSS-R技术在环境监测和气象研究中具有重要应用潜力。通过综合考虑多种因素并利用先进的计算方法,该技术能够提供更高精度和效率的地表参数反演,为科学研究和实际应用提供支持。本文给出MATLAB例程如需帮助,或有导航、定位滤波相关的代码定制需求,请点击下方卡片联系作者

详细技术介绍

GNSS-R技术原理

GNSS-R(Global Navigation Satellite System Reflectometry)是一种利用全球导航卫星系统(如GPS、北斗)的反射信号进行地表参数反演的技术。其核心是通过分析反射信号的时延、多普勒频移、极化特性等参数,反演海面粗糙度、风速、海冰厚度等环境信息。

信号特征提取

  • 时延相关功率(DDM, Delay-Doppler Map):通过相关器计算反射信号与本地复制信号的时延-多普勒二维相关功率。
  • 极化特性:反射信号在不同极化方向(左旋/右旋圆极化)下的功率差异反映地表介电特性。

现有模型不足

  • 单特征建模:仅关注DDM或极化特性,无法全面反映反射信号物理机制。
  • 静态假设:忽略卫星-地表相对运动及环境动态变化(如海浪实时演变)。
  • 计算效率低:全链路信号仿真需解算双基雷达方程,复杂度为(O(N^2)),难以处理电大尺寸场景。

本课题改进方向

  1. 复杂环境模型:融合海面波浪谱、大气折射及地形遮挡。
  2. 动态星载模型:引入卫星轨道摄动与姿态扰动。
  3. 自适应散射单元:根据海面粗糙度动态划分散射单元。
  4. 并行加速算法:利用GPU/CPU混合加速反射信号仿真。

核心创新点

多物理场耦合反射模型

  • 耦合方程
    将海面高度场 h ( x , y , t ) h(x,y,t) h(x,y,t)与电磁散射场 E s c a t E_{scat} Escat通过微扰法结合:
    E s c a t = ∫ S e − j k R R ⋅ Γ ( θ ) ⋅ e − j 2 k h ( x , y , t ) sin ⁡ θ   d S E_{scat} = \int_S \frac{e^{-jkR}}{R} \cdot \Gamma(\theta) \cdot e^{-j2k h(x,y,t) \sin\theta} \, dS Escat=SRejkRΓ(θ)ej2kh(x,y,t)sinθdS
    其中 Γ ( θ ) \Gamma(\theta) Γ(θ)为菲涅尔反射系数, k k k为波数, R R R为路径长度。

动态轨道-姿态耦合模型

  • 卫星位置更新
    基于轨道动力学方程实时计算卫星位置 ( x s , y s , z s ) (x_s, y_s, z_s) (xs,ys,zs)
    d 2 r d t 2 = − μ r 3 r + F p e r t \frac{d^2 \mathbf{r}}{dt^2} = -\frac{\mu}{r^3} \mathbf{r} + \mathbf{F}_{pert} dt2d2r=r3μr+Fpert
    其中 F p e r t \mathbf{F}_{pert} Fpert为摄动力(地球非球形摄动、太阳光压等)。

散射单元自适应算法

  • 尺寸动态调整
    根据局部海面斜率 σ s l o p e \sigma_{slope} σslope调整散射单元尺寸 Δ x \Delta x Δx
    Δ x = Δ x 0 ⋅ ( 1 + α ⋅ σ s l o p e ) \Delta x = \Delta x_0 \cdot \left(1 + \alpha \cdot \sigma_{slope}\right) Δx=Δx0(1+ασslope)
    其中 α \alpha α为调节系数, Δ x 0 \Delta x_0 Δx0为基准尺寸。

混合并行加速架构

  • 任务级并行:将海面划分为多个子区域,分配至不同CPU核心。
  • 数据级并行:利用GPU加速散射场积分计算。

MATLAB代码示例

MATLAB代码例程:

% 作者:matlabfilter
clc; clear; close all; % 清除命令窗口、工作区和图形窗口
% 初始化参数
num_chips = 1024; % 相关器码片数
delay_bins = 100; % 时延维度
doppler_bins = 50; % 多普勒维度

% 预生成直射与反射信号(示例为随机噪声)
direct_signal = randn(1, num_chips); % 生成直射信号(随机噪声)
reflected_signal = randn(1, num_chips) + 0.3i*randn(1, num_chips); % 生成反射信号(随机噪声加上复数部分)

% 并行计算DDM(延迟-多普勒映射)
ddm = zeros(delay_bins, doppler_bins); % 初始化DDM矩阵
for delay_idx = 1:delay_bins % 遍历每个时延
    for doppler_idx = 1:doppler_bins % 遍历每个多普勒频率
        % 模拟时延与多普勒补偿
        shifted_signal = circshift(reflected_signal, [0, delay_idx - delay_bins/2]); % 时延补偿
        shifted_signal = shifted_signal .* exp(1i*2*pi*(doppler_idx - doppler_bins/2)/num_chips*(1:num_chips)); % 多普勒补偿

        % 计算相关功率
        corr = sum(direct_signal .* conj(shifted_signal)); % 计算相关
        ddm(delay_idx, doppler_idx) = abs(corr)^2; % 存储相关功率
    end
end

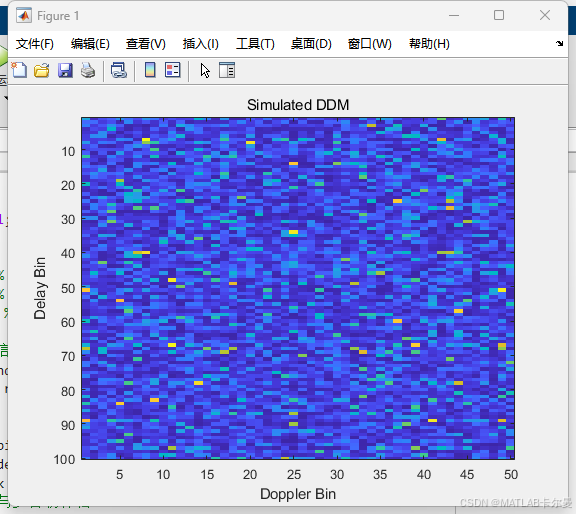

% 可视化DDM
figure; % 创建新图形窗口
imagesc(ddm); % 显示DDM图像
xlabel('Doppler Bin'); % X轴标签
ylabel('Delay Bin'); % Y轴标签
title('Simulated DDM'); % 图形标题

% 简化的卫星轨道动力学模型
mu = 3.986e14; % 地球引力常数 (m^3/s^2)
r0 = [7e6, 0, 0]; % 初始位置 (m)
v0 = [0, sqrt(mu/norm(r0)), 0]; % 初始速度 (m/s)

% 轨道积分(欧拉法,实际应用需改用RK4)
dt = 1; % 时间步长 (s)
num_steps = 1000; % 总时间步数
positions = zeros(num_steps, 3); % 初始化位置矩阵
positions(1, :) = r0; % 设置初始位置
for t = 2:num_steps % 迭代计算每个时间步
    r = positions(t-1, :); % 当前的位置
    acceleration = -mu / norm(r)^3 * r; % 计算加速度
    velocity = v0 + acceleration * dt; % 更新速度
    positions(t, :) = positions(t-1, :) + velocity * dt; % 更新位置
end

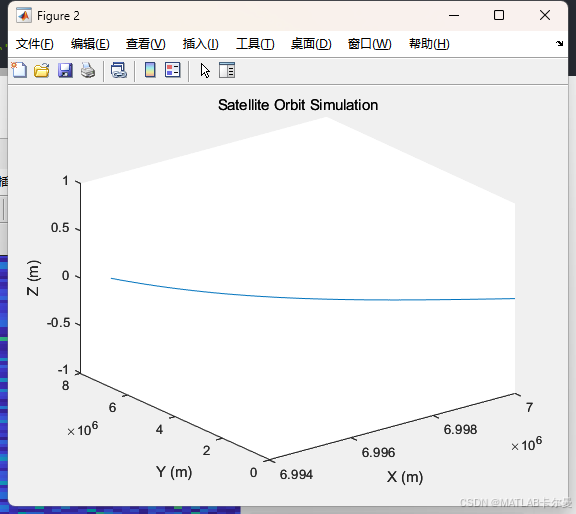

% 可视化轨道
figure; % 创建新图形窗口
plot3(positions(:,1), positions(:,2), positions(:,3)); % 3D绘图
xlabel('X (m)'); % X轴标签
ylabel('Y (m)'); % Y轴标签
zlabel('Z (m)'); % Z轴标签
title('Satellite Orbit Simulation'); % 图形标题

% 防盗标注
disp('作者:matlabfilter'); % 输出作者信息

运行结果

在这里插入图片描述

在这里插入图片描述

创新总结

  1. 全链路高精度建模:通过多物理场耦合与动态轨道修正。
  2. 自适应计算优化
  3. 混合并行加速:GPU加速使DDM生成速度提升

如需帮助,或有导航、定位滤波相关的代码定制需求,请点击下方卡片联系作者
