【ASIC】时序分析实例之如何看懂时序报告

文章目录

背景

本篇文章，是对b站UP主的视频讲解笔记，非常感谢这位UP。

正文

在这里插入图片描述

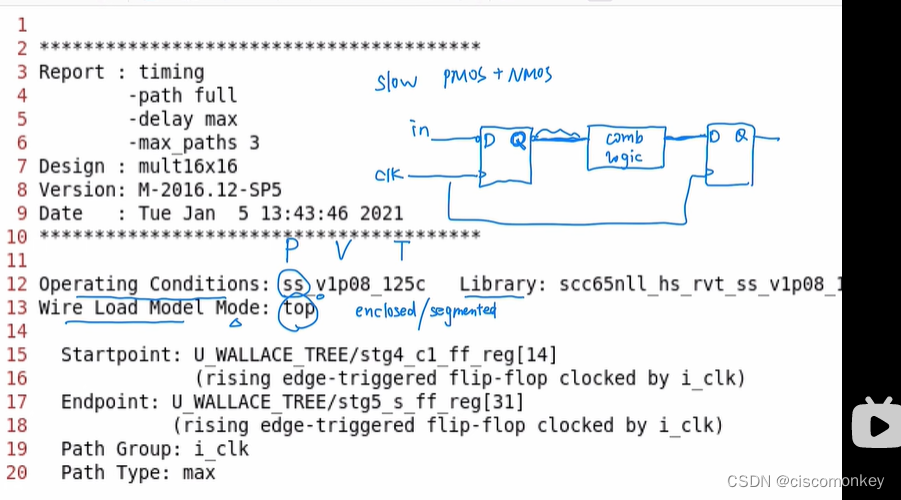

如图所示，其中PVT 代表的是 工艺、电压、温度，如图是slow模型，1.8v电压，125°的高温。
wire load model是用来估算线延迟，而这个mode为top，指的是估计线延迟的时候，是根据design的整个面积大小去估算的，比较保守。此外还有enclosed模式，以及延时最小的segmented模式。（具体可以查PT userguide）

在这里插入图片描述
如上图所示，其中r代表rise，f代表falling，因为对于数据而言rising和falling的耗时是不一样的。
在这里插入图片描述

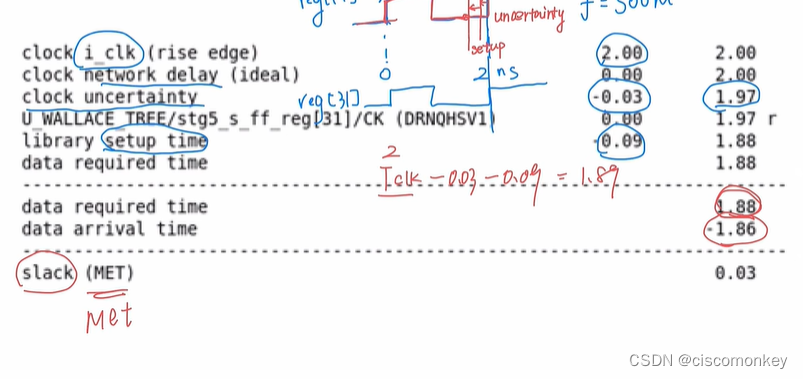

如上图所示，因为电路存在不确定性，所以对于require time来说需要有uncertainty time这一项
