一、axi-stream 接口介绍

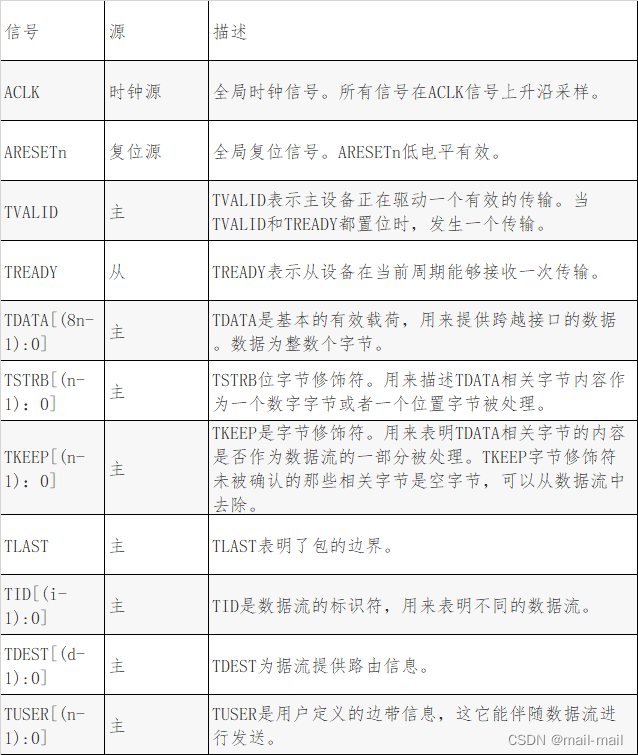

二、axi-stream接口信号
AXI Stream关键的只有两根信号线，及tvalid核tready。tvalid是主设备驱动的信号，表示Stream上的数据是有效的，tready由从设备驱动，表示从设备下一个时钟到来时能够接收数据。AXI Stream的特点是这两个信号不存在互相等待的关系，及数据传输只发生再两者均有效的时候，从而效率很高，可以认为是连续传输，避免了死锁的情况。

AXI Stream还有一些附加信号，通常是伴随再数据中传输，主要包括tuser，tlast，tkeep等。tlast在标准流协议中表示一个数据包结束，伴随最后一个数据传出，tuser可以很多位，是用户定义信号，用来表达用户自己需要传输的数据。tkeep是字节修饰符，位数位数据宽度/8，当总线数据某字节有效时，tkeep对应位就为高。
在这里插入图片描述

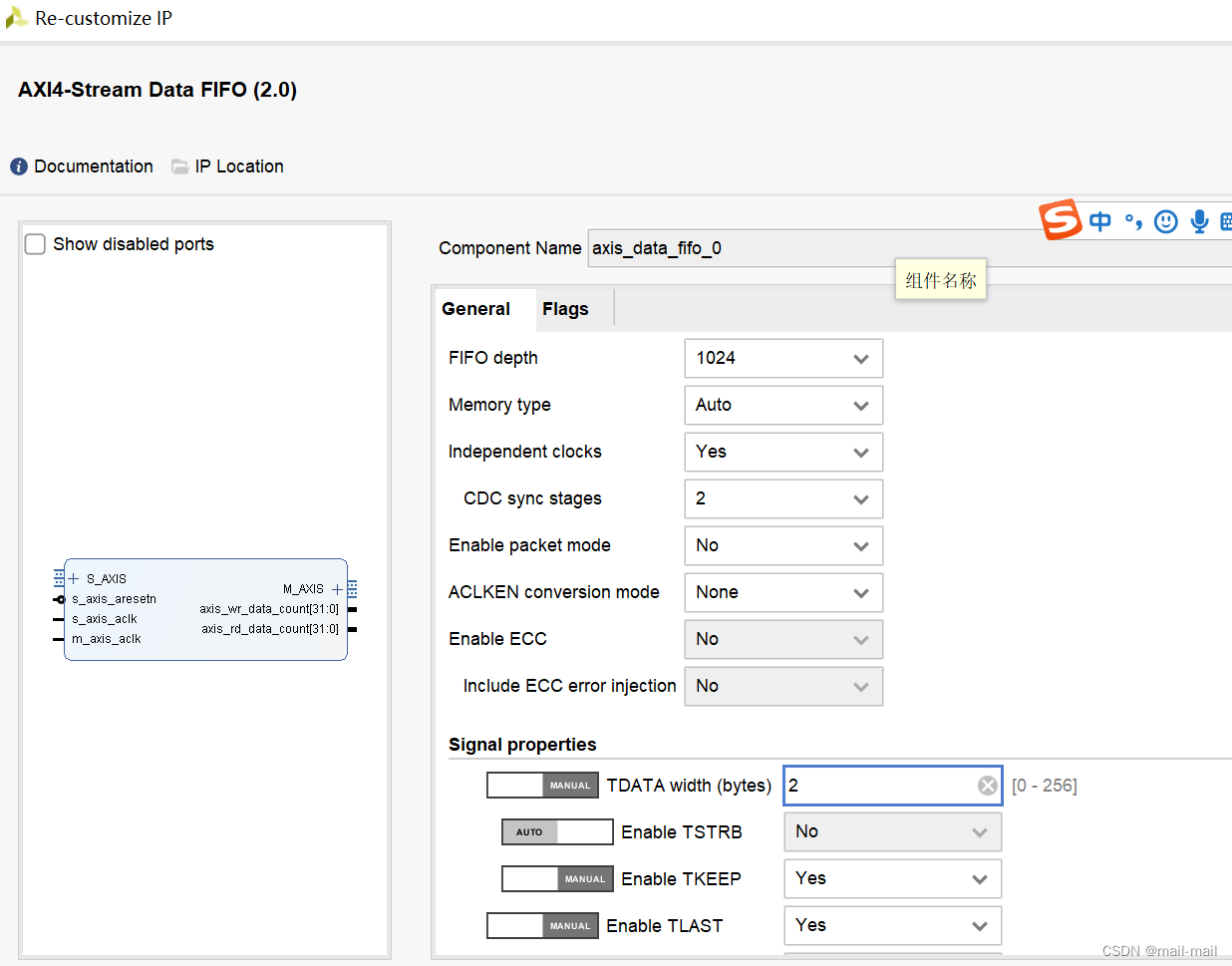

三、axi-stream data fifo 介绍
AXI4 STREAM DATA FIFO是输入输出接口均为AXIS接口的数据缓存器，和其他fifo一样是先进先出形式。可以在跨时钟域的应用中用于数据缓冲，避免亚稳态出现。支持数据的分割和数据拼接。
在这里插入图片描述
