箱式图（box plot）使用5个统计量反映原始数据的分布特征，箱子两端分别是上四分位数和下四分位数，中间横线是中位数，两端连线分别是最小值和最大值。显然箱子越长，数据变异程度越大。中间横线在箱子中点表明分布对称，否则不对称。箱式图将数据的经验分布重要特征展示出来，给人们一个直观的印象。由于使用的是中位数和四分位数，因此比均数和标准差更为稳健。箱式图特别适合两组或多组数据分布的比较。

例：一种用于微型电机上的新型绝缘材料，要了解其寿命特性，在温度190℃、220℃和 260℃下分别投入 10 部微型电机作寿命实验，测得它们的失效时间见表 8，由图 8可知，图中显示温度 190℃ 的微型电机寿命分布较分散，而 260℃的微型电机寿命实验分布较均匀。

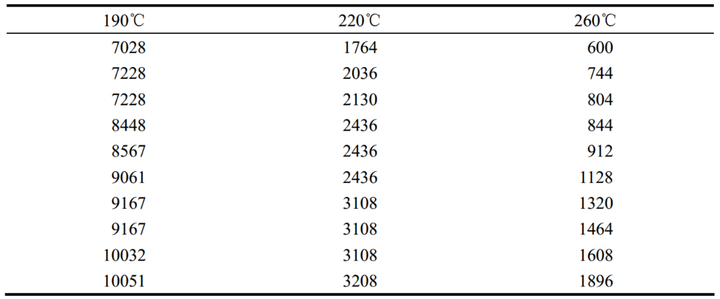

表8

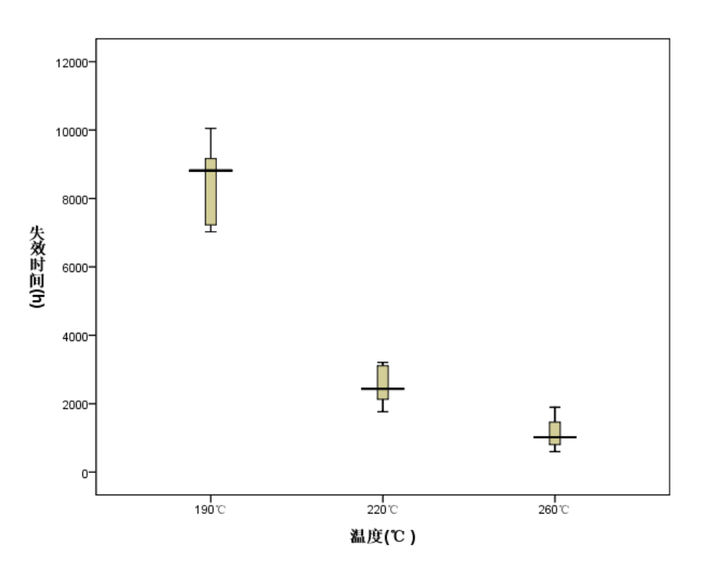

图8 3种温度下绝缘材料的失效时间

箱式图的的SPSS实现方法

01 SPSS数据文件格式：

将绝缘材料种类命名为“group”，三种材料分别标记为1代表190℃、2代表220℃、3代表260℃，失效时间命名为“time”，SPSS数据文件格式如图8-1所示。

02 SPSS软件实现方法：

（1）点击Graphs菜单中的Legacy Dialogs子菜单，选择Boxplot...项，系统弹出Boxplot对话框（图8-2）。

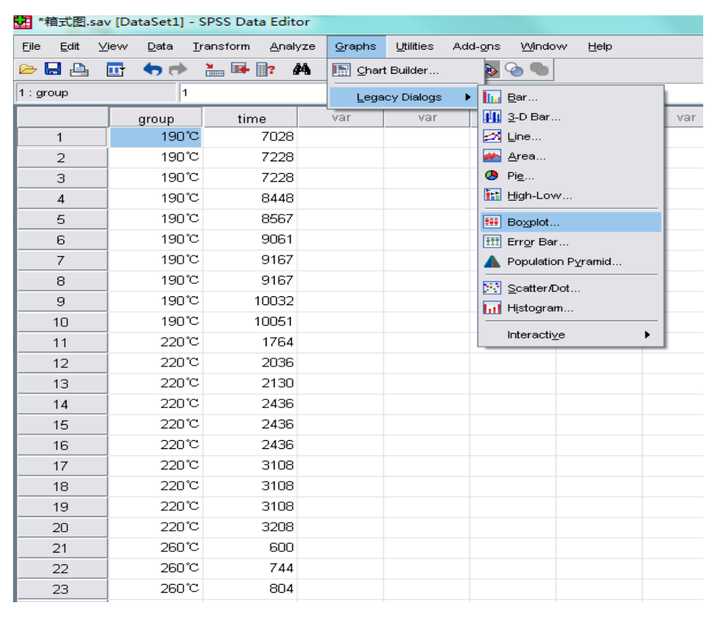

图8-1 Graphs→Legacy Dialogs→Boxplot... 操作

图8-2 Boxplot 对话框

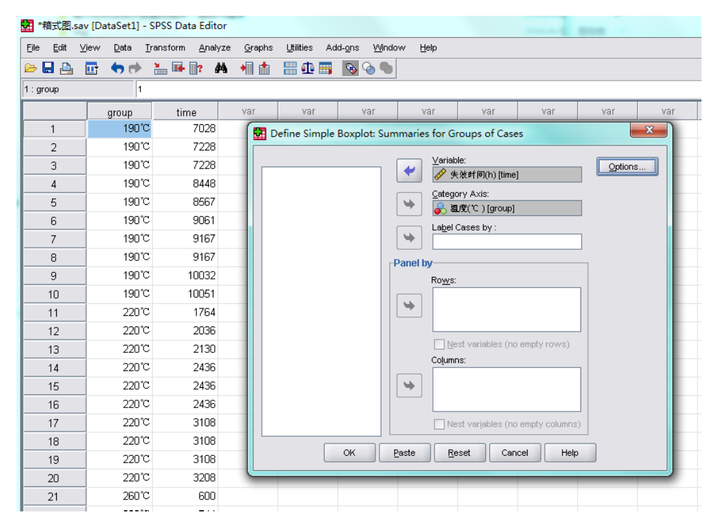

图8-3 定义Define Simple Boxplot对话框

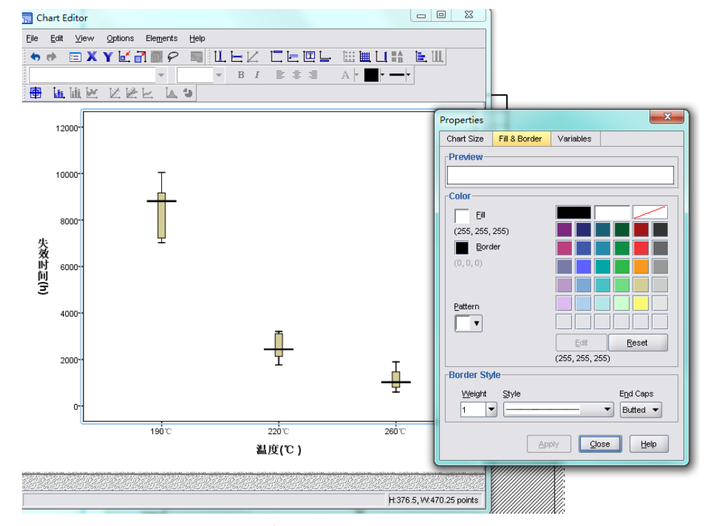

（2）由于我们这次例子只有一个组别变量即绝缘材料[group]，故本次在Boxplot对话框点击Simple，然后点击Define弹出Simple Boxplot对话框后进行定义，定义图形的x轴和y轴；点击失效时间指标[time]进入Variable框中，点击组别变量不同温度指标[group]进入Category Axis框，点击OK按钮，提交系统运行（图8-4）。
