01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

02. 系统

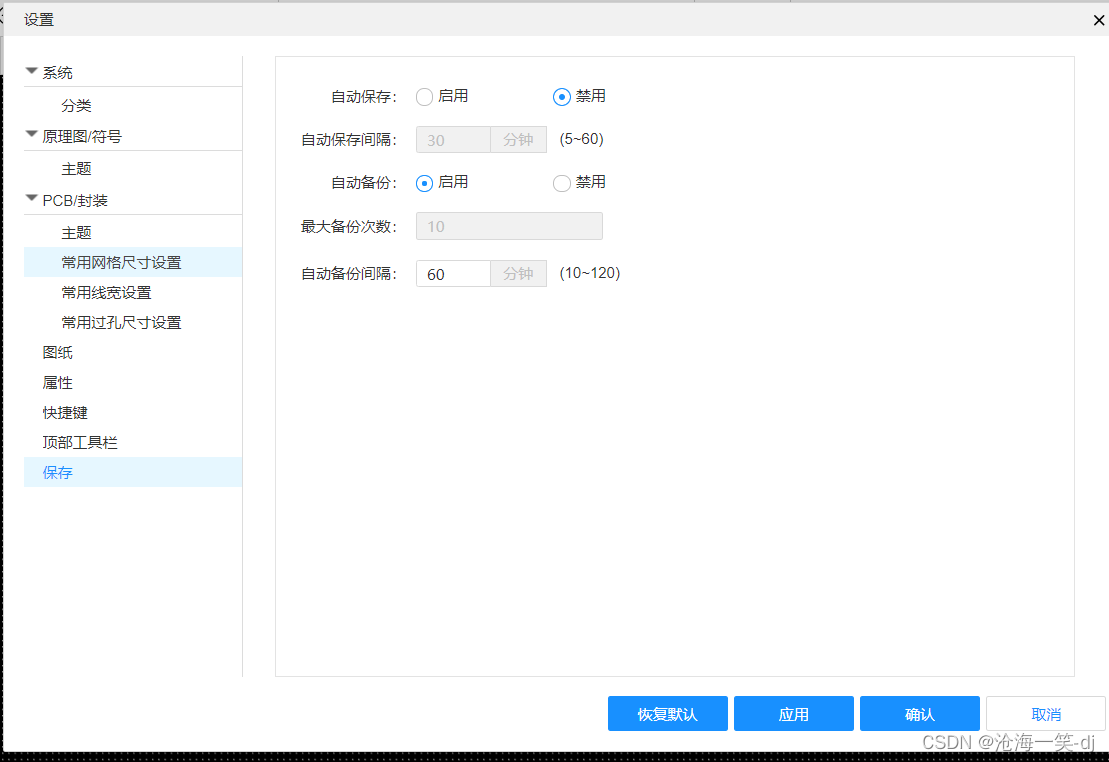

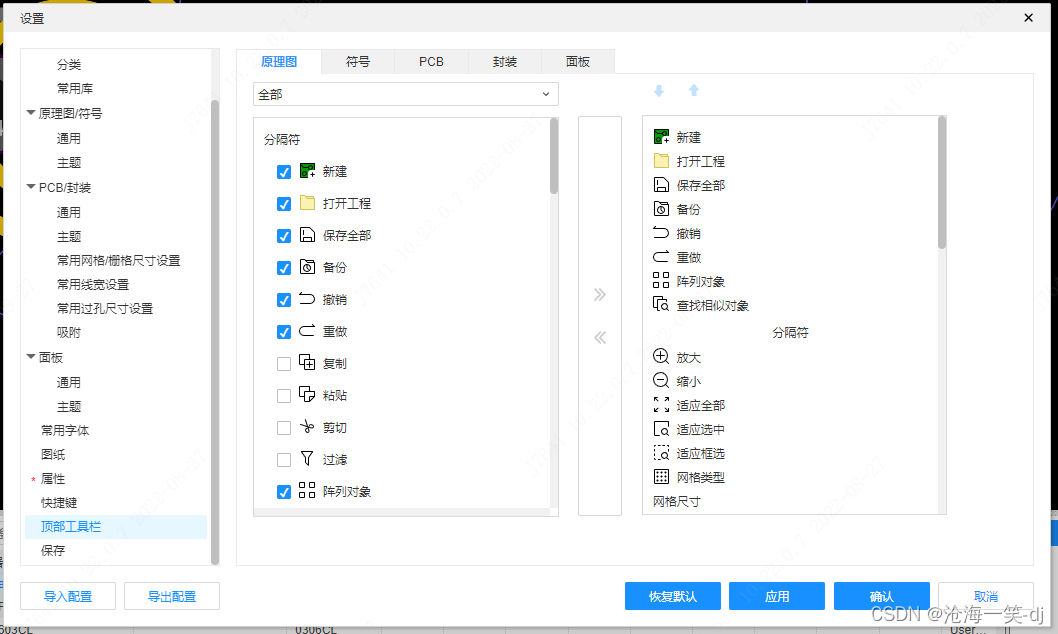

嘉立创EDA专业版的个人设置同步至服务器，无论你在哪个浏览器登录都可以自动同步下来，减少多次配置的操作。

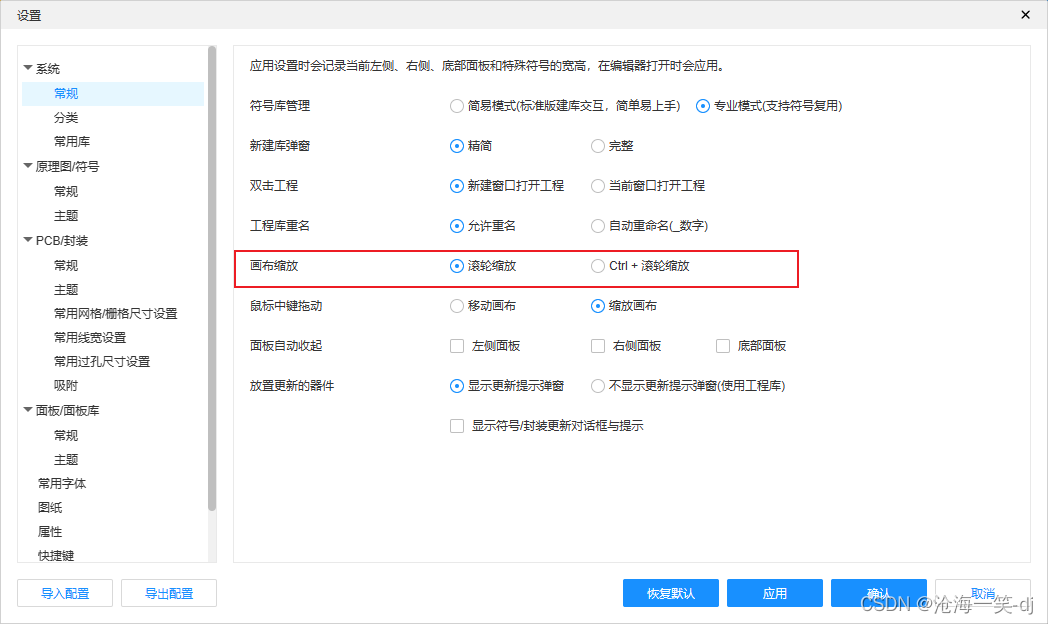

2.1 常规

在这里插入图片描述

功能说明：

符号库管理：简易模式或专业模式。简易模式会合并器件和符号的概念，无法对符号进行复用，器件和符号一一对应。专业模式下器件和符号可以独立管理，多个器件可以绑定同一个符号，复用符号。

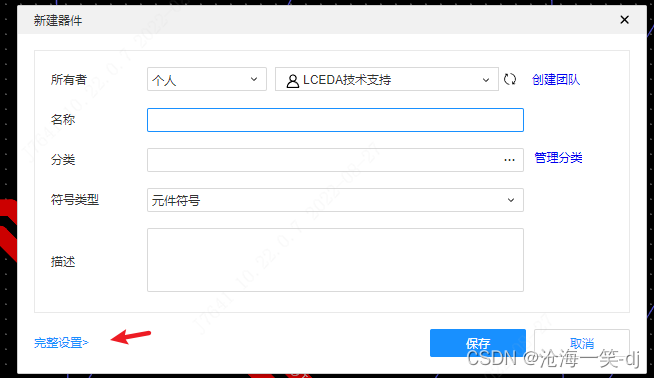

新建库弹窗：精简模式或完整模式。默认精简模式，可以在弹窗左下角打开完整模式。

在这里插入图片描述

双击工程：新建弹窗打开工程或当前窗口打开工程。该设置决定在工程列表进行双击工程操作时编辑器的操作结果是新建一个窗口打开所选工程还是在当前窗口打开所选工程。
工程库重名：允许重名，或自动重命名。为了解决导入第三方EDA文件时，库可能重名但是库内容不一致的问题(图形有部分差异等)，默认允许重名，允许重名后也可以减少导出BOM时元件被拆分多行的问题。自动重命名则根据导入的名称和图元形状自动区分，名称后面加数字区分名称相同但是图形有差异的元件。
画布缩放：默认鼠标滚轮缩放，可根据个人喜好修改Ctrl + 滚轮缩放。在绘制过程中，长按鼠标右键移动画布，绘制时默认单击右键取消绘制。
鼠标中键拖动：可以设置鼠标中键按下拖动时的类型。可以设置为拖动画布或缩放画布。

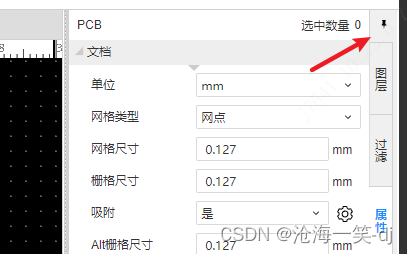

面板自动收起：支持设置左侧，右侧，底部面板是否自动收起。设置后打开面板后 3 秒钟会自动收起。

在这里插入图片描述

放置更新的器件：当元件库里面的库有更新，但是工程库是之前放置的版本，在元件库再次放置时，会检测工程库的更新时间。

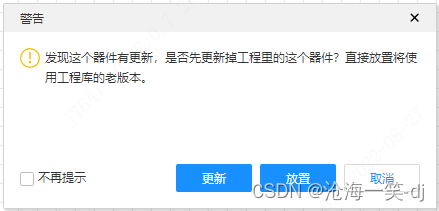

显示更新提示弹窗：元件库和工程库的元件更新时间有差异，弹窗提示。

在这里插入图片描述

不显示更新提示弹窗(使用工程库)：元件库和工程库的元件更新时间无论是否有差异，都不弹窗，默认使用工程库模板，如果需要更新工程库，可以在设计菜单进行更新。

显示符号/封装更新对话框与提示：勾选后每次更新符号或封装都会弹出提示框。

2.2 分类

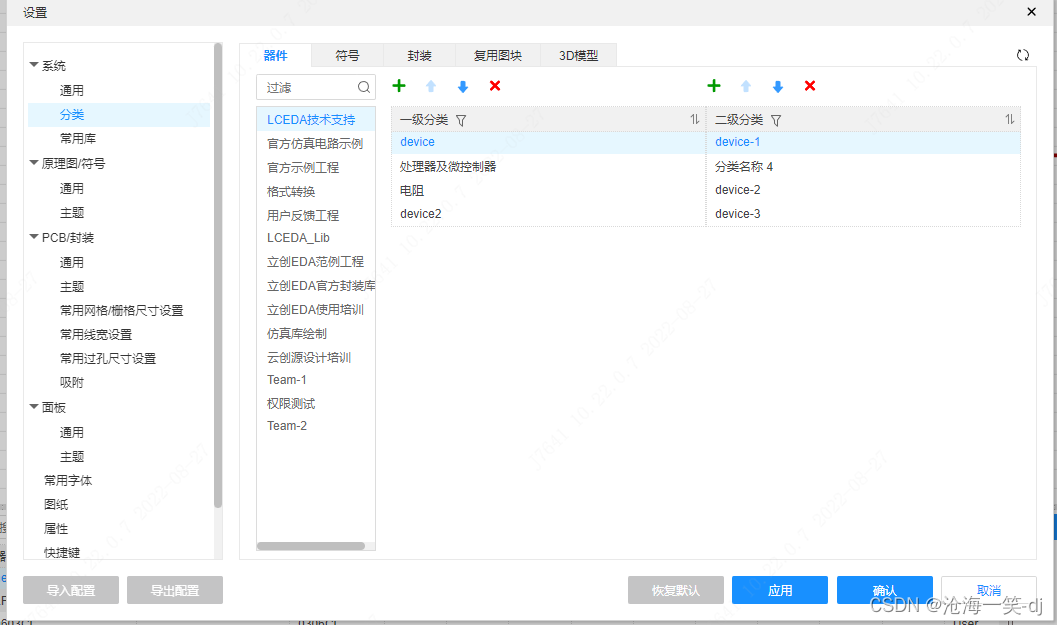

对器件、符号、封装、复用图块、3D模型库等库类型进行分类添加和编辑删除设置。

在这里插入图片描述

2.3 常用库

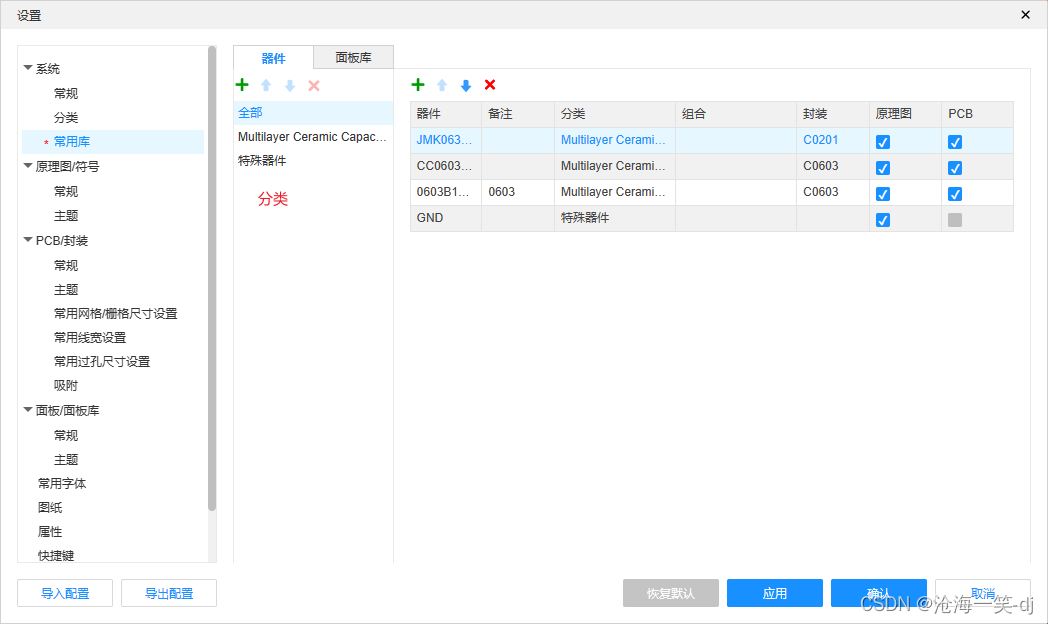

在原理图、PCB、面板下可以设置常用库，在左侧常用库Tab可以直接放置常用库在画布。可以根据自己的使用习惯进行设置。

左侧可以管理常用库的分类，点击按钮可以添加、上移、下移、删除分类，双击可以编辑分类的名称。
右侧可管理作为常用库的库。

在这里插入图片描述

备注列会显示在用常用库的名称中，原理图和PCB列勾选则会在对应文档类型下显示该常用库，不勾选则不显示。

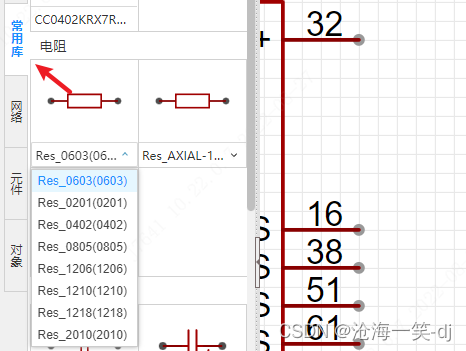

给常用库设置组合后，相同组合可以在同一个缩略图下产生下拉。

在这里插入图片描述

03. 原理图/符号

3.1 通用

对原理图和符号界面的一些个人操作设置。具体的功能讲解可以查看原理图设置章节。

在这里插入图片描述

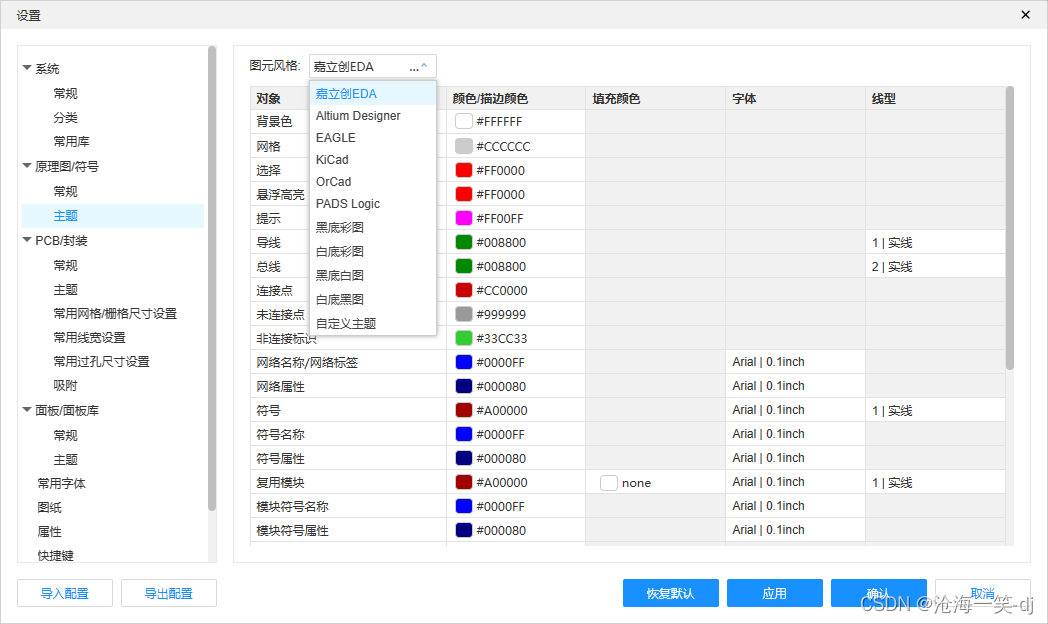

3.2 主题

对原理图图纸颜色主题进行设置。支持设置多种图纸显示主题切换。

在这里插入图片描述

支持单击修改颜色/描边颜色、填充颜色，字体和线型等参数。

04. PCB/封装

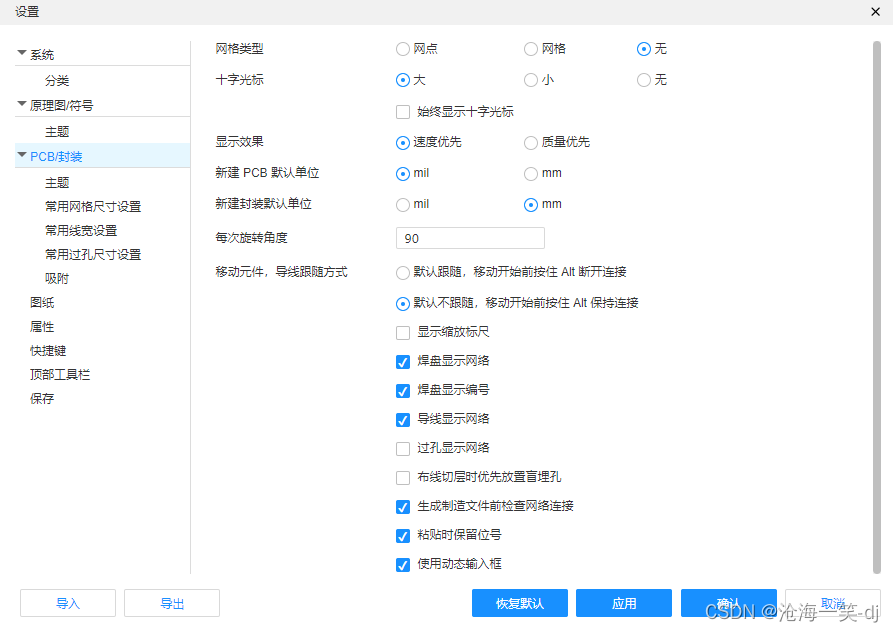

4.1 通用

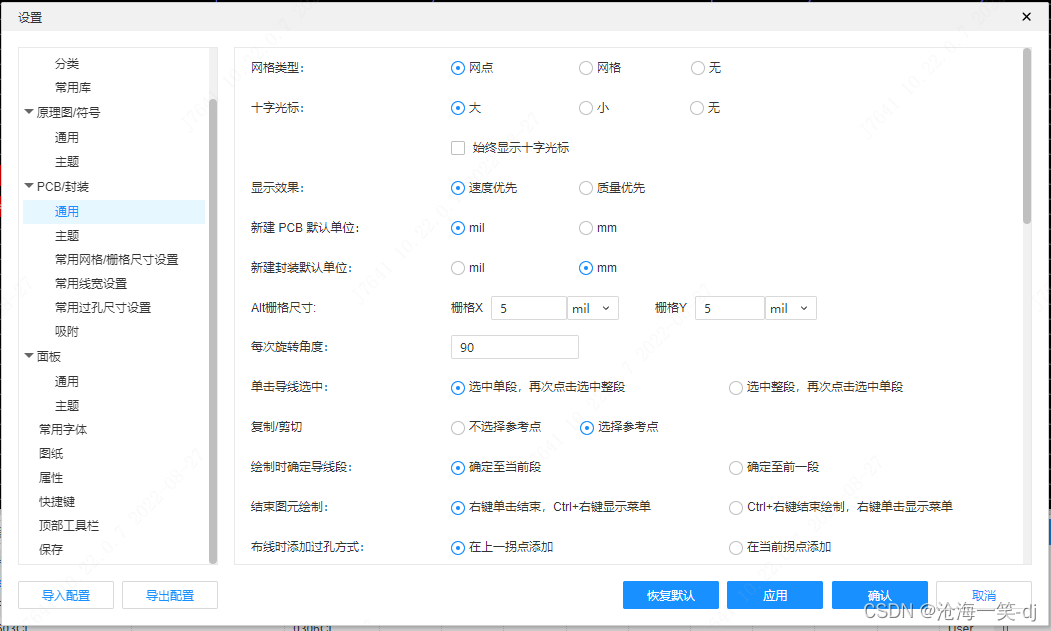

对PCB和封装绘制的相关操作设置。具体的功能讲解可以查看PCB设置章节。

在这里插入图片描述

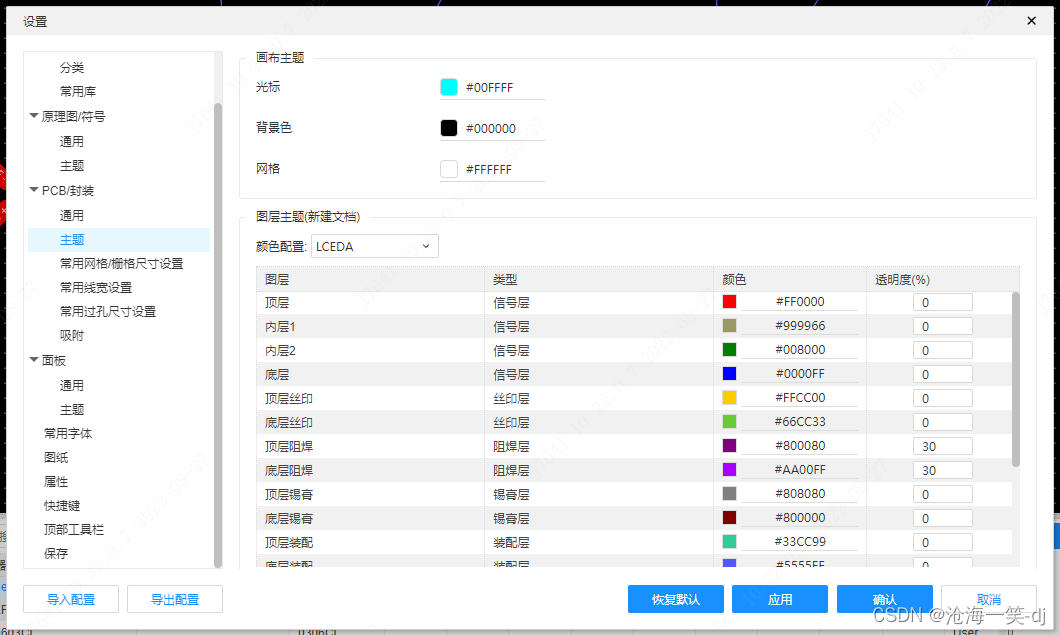

4.2 主题

PCB和封装界面的绘制界面颜色设置。支持多种EDA颜色主题配置切换。

在这里插入图片描述

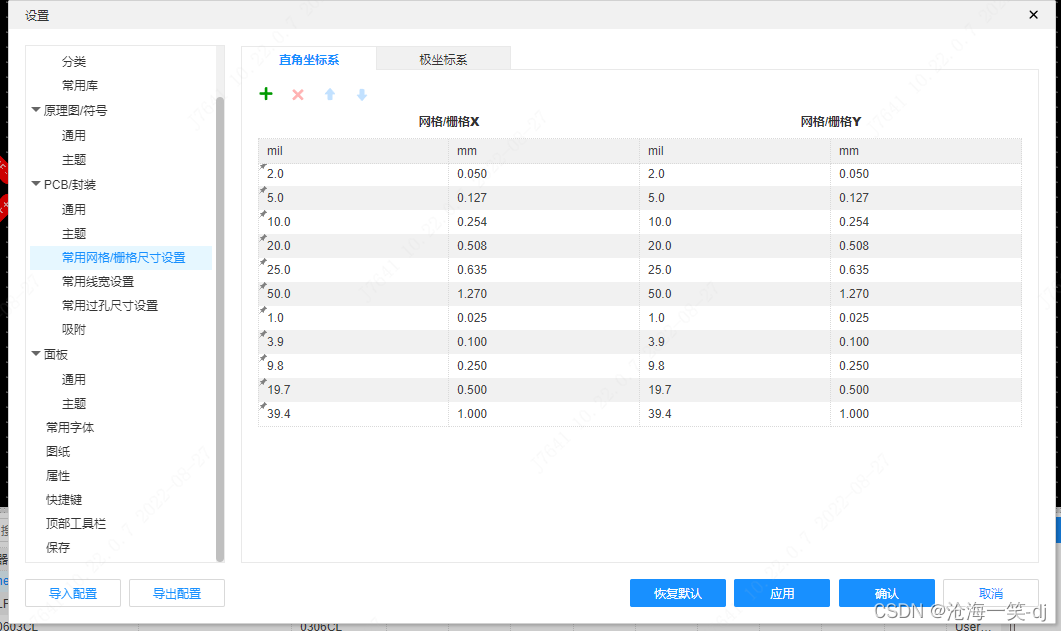

4.3 常用网格尺寸

设置PCB和封装界面网格的常用尺寸，方便画布图元网格定位。设置后可以在视图菜单，和画布右键菜单切换网格尺寸。

在这里插入图片描述

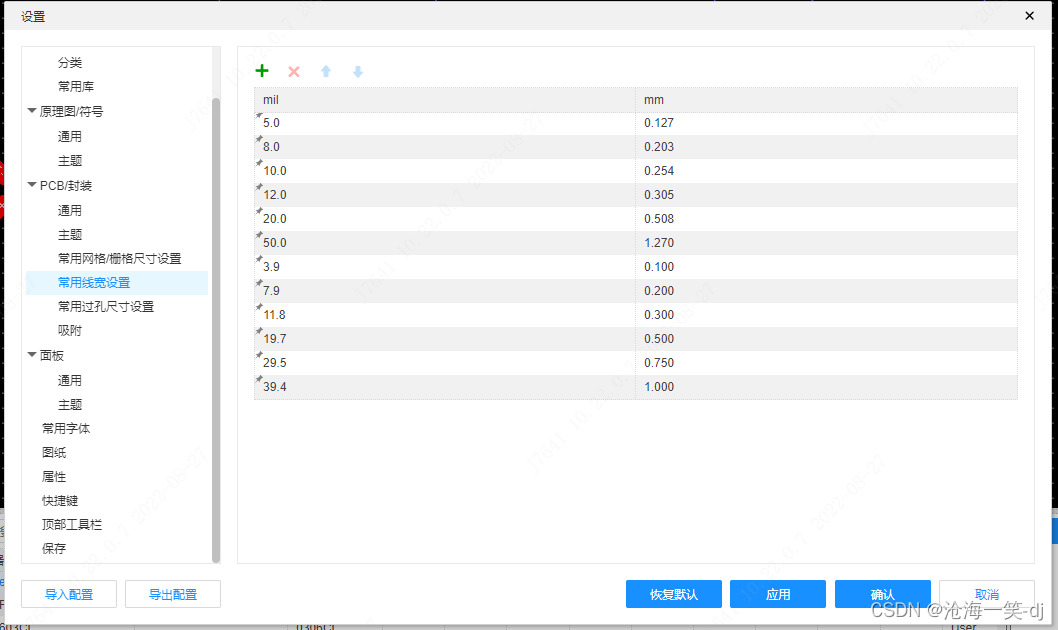

4.4 常用线宽

设置PCB走线的线宽设置。设置好自己常用的线宽后，在布线过程中可以通过快捷键 SHIFT+W，或 CTRL+右键菜单进行切换常用的线宽。也可以在顶部布线菜单设置。

在这里插入图片描述

4.5 常用过孔尺寸

设置PCB走线的常用过孔设置。设置好自己常用的过孔尺寸后，在布线过程中可以通过快捷键 SHIFT+V，或 CTRL+右键菜单进行切换常用的过孔尺寸。也可以在顶部布线菜单设置。

在这里插入图片描述

4.6 吸附

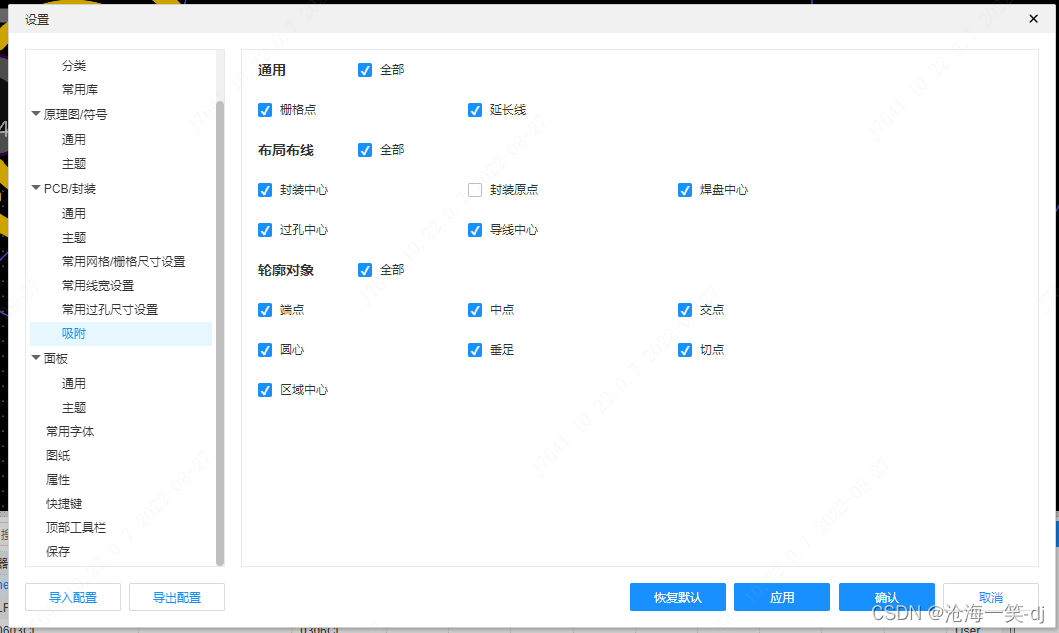

支持多种吸附设置，可以很方便进行各种吸附。在顶部编辑菜单，或画布右键菜单开启吸附功能。

在这里插入图片描述

05. 面板

支持定义面板文档相关的设置。

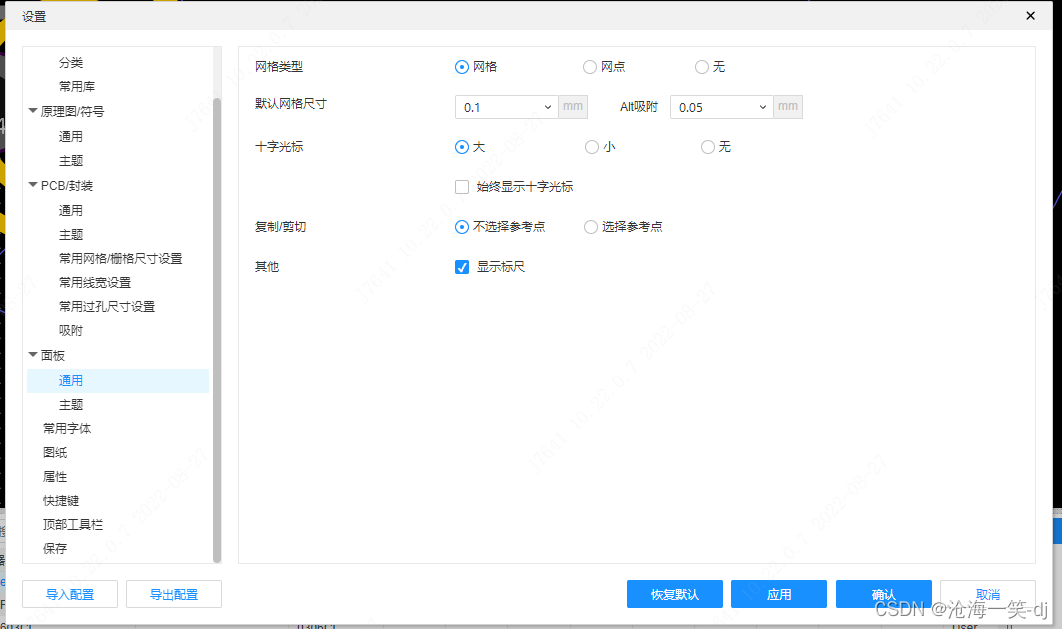

5.1 通用

面板的设置参数不多。

在这里插入图片描述

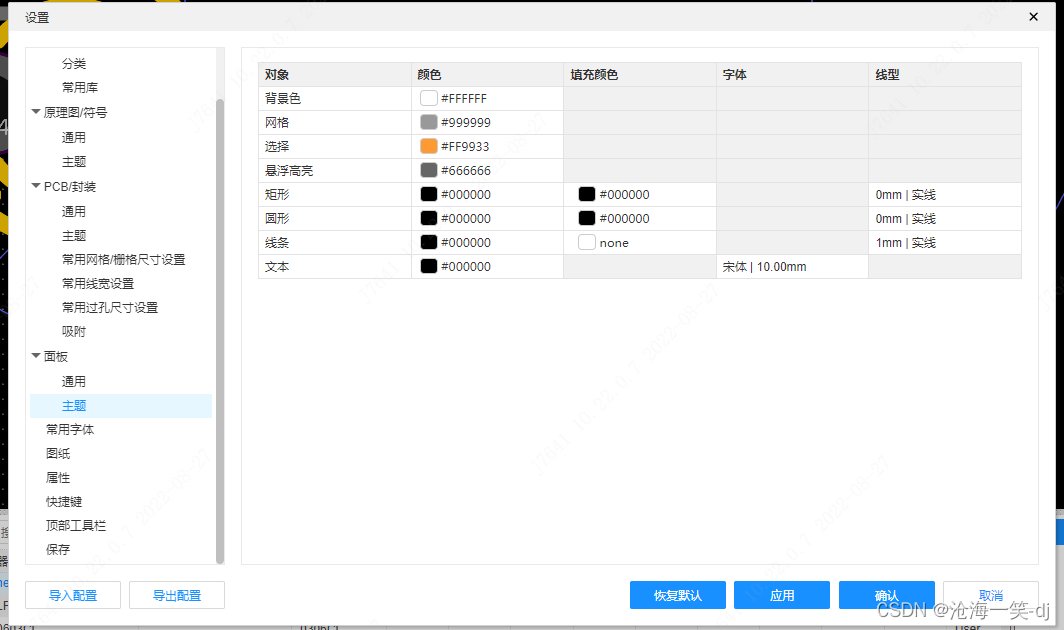

5.2 主题

面板文档的打开时应用的主题。

在这里插入图片描述

06. 常用字体

支持设置自己的常用字体。这些字体需要均已经安装在本地电脑才可以被编辑器调用，否则编辑器会自动使用浏览器提供的默认字体进行渲染。

添加自定义字体：

1）先安装自己需要的字体在本地电脑，如果已经有字体可以忽略这步。

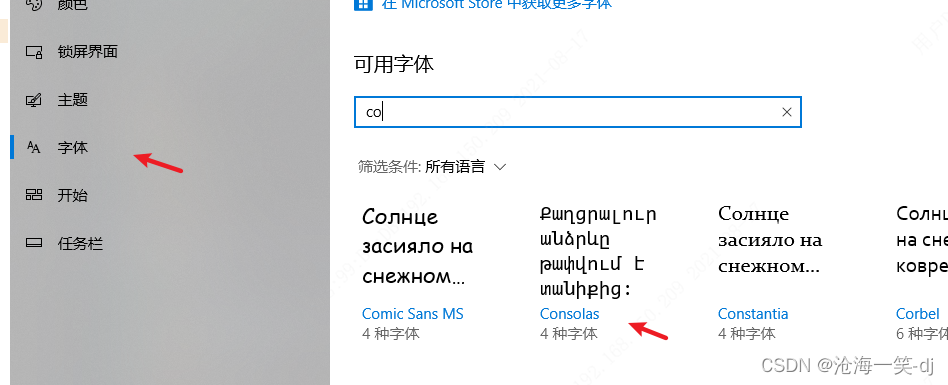

2）以 Windows 系统为例，在系统设置里面找到字体设置，获取字体名称。

在这里插入图片描述

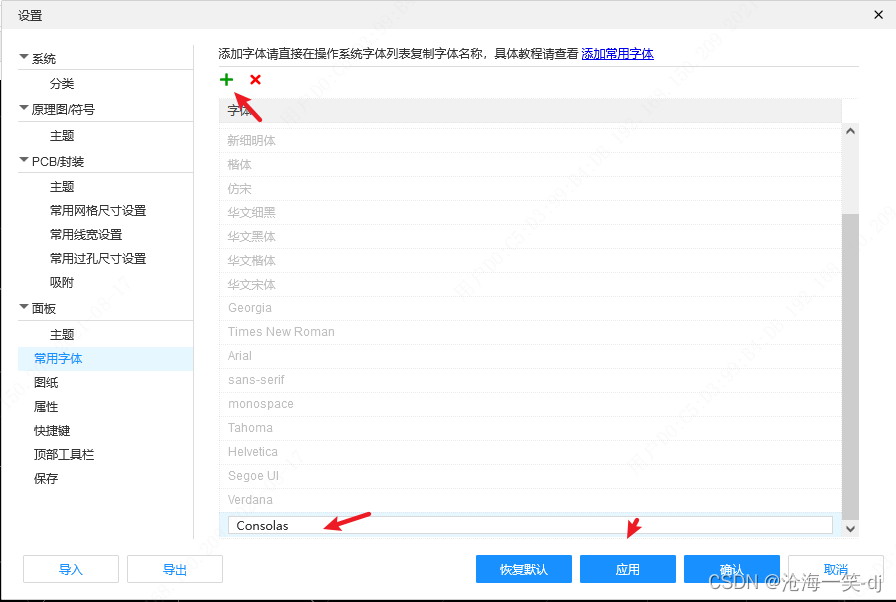

3）根据字体名称添加一个字体。

在这里插入图片描述

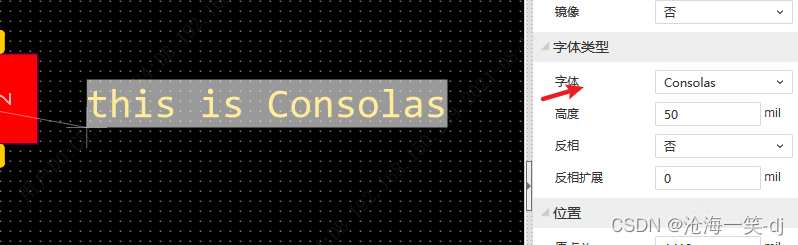

4）在原理图的或者 PCB 的文本字体切换中就可以看到这个字体，此时可以进行字体切换。

在这里插入图片描述

该添加的字体可以被原理图，面板，PCB等使用。文本切换字体的时候可以看到新的字体。

注意：
1、编辑器使用的是操作系统本地字体，如果你需要把这些字体用在商用用途，请确保你有对应的字体的使用版权。建议使用免费开源的字体。
2、因为编辑器是运行在浏览器里面（包括客户端），当操作系统没有安装对应名称的字体时，浏览器会自动分配当前浏览器的默认字体来进行显示，此时有可能出现文本字体名是正确的，但是文本样式不对的情况。

07. 图纸

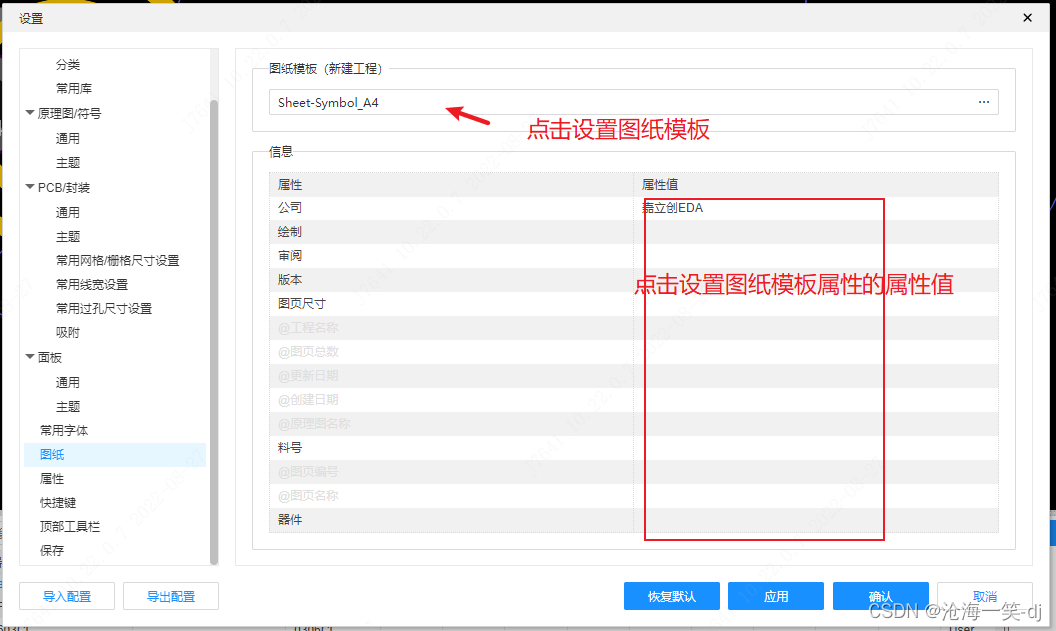

设置新建工程时的默认图纸的基本信息。

可以设置新建工程时所应用的图纸模板，和图纸里面属性默认设置的属性值。

在这里插入图片描述

这个设置只对新建工程有效。如果需要修改工程内的图纸，请查看工程图纸设置章节。

08. 属性

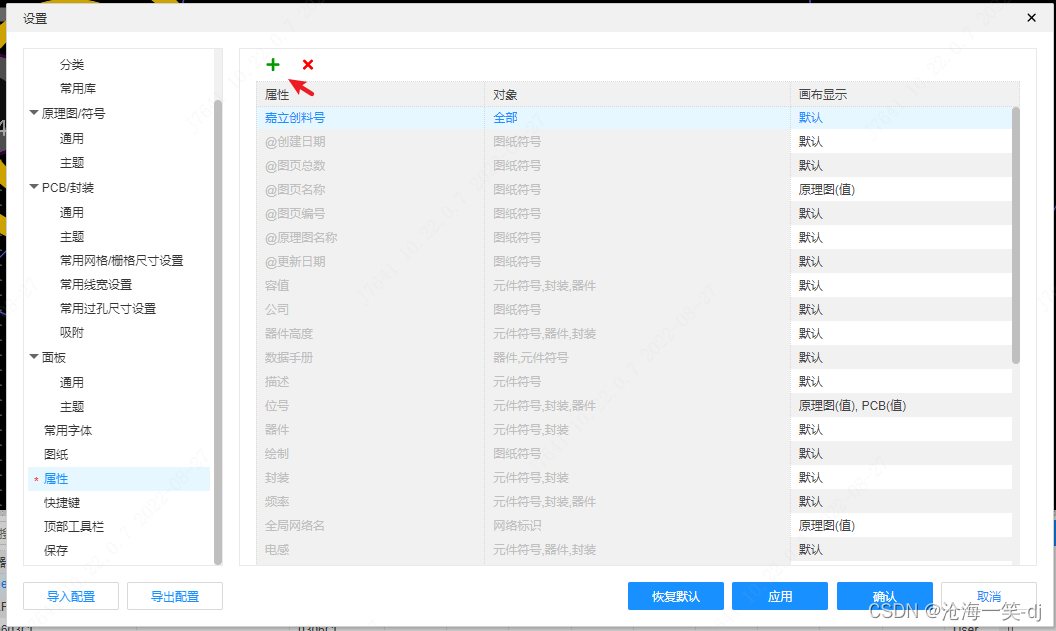

对器件，封装，符号等的自定义属性添加或删除。

在这里插入图片描述

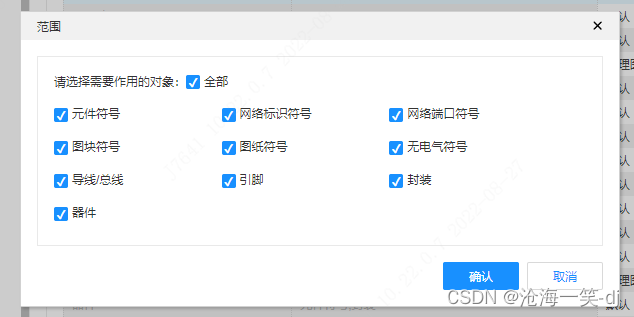

设置对象：新增的属性，需要设置作用的对象范围，有些属性是不需要出现非元件属性下面的。

在这里插入图片描述

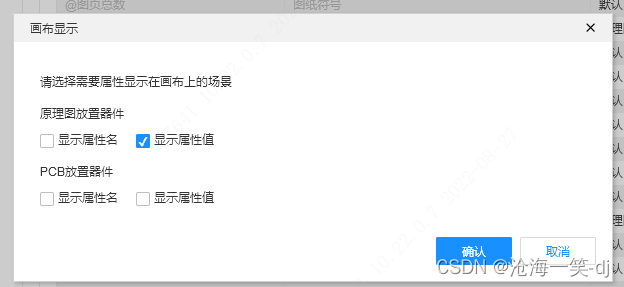

显示设置：当放置一个器件在画布时，可以设置这个器件的相关属性或属性值是否显示在画布中。比如电阻的阻值。

在这里插入图片描述

09. 快捷键

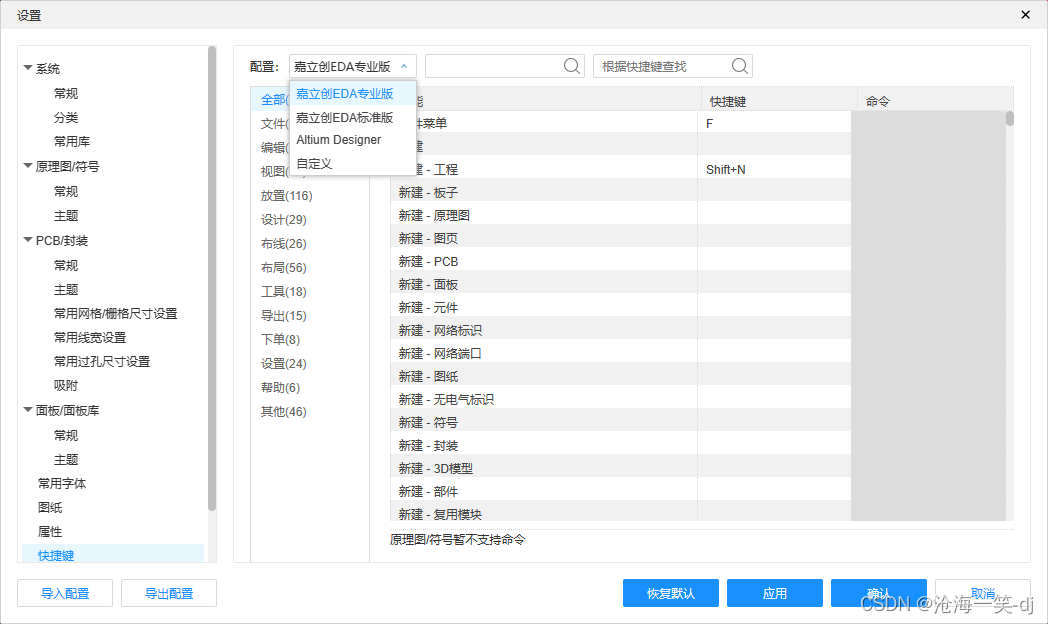

支持自定义快捷键和命令的查看和修改。提供了多个快捷键风格，可以根据自己习惯切换。

支持左侧按分类查看和根据文本、快捷键进行搜索。

在这里插入图片描述

修改的自定义快捷键应用后会保存的个人偏好，并同步到云端。

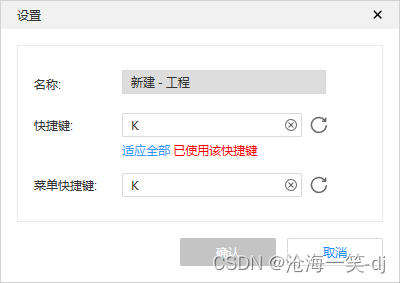

支持在菜单上按住Ctrl+左键单击打开快捷键编辑弹窗，可以快捷修改快捷键、菜单快捷键、命令。

有修改时，可以通过输入框后面的恢复默认按钮，恢复为默认设置。

可以点击清空按钮，清掉对应内容。

当快捷键存在冲突时，会在输入框的下面显示冲突的功能，点击可以显示冲突功能的快捷键设置弹窗。快捷键存在冲突时是无法确认保存的。

在这里插入图片描述

菜单快捷键：只有在菜单显示的情况下才能触发，会在菜单中显示快捷键。

在这里插入图片描述

10. 画布

触摸板

画布支持用触摸板进行操作。

		设置：滚轮缩放	设置：Ctrl+滚轮缩放
向上滚轮	双指上划	缩小	画布向上滚动
向下滚轮	双指下滑	放大	画布向下滚动
Ctrl+上滚轮	双指展开	画布向上滚动	缩小
Ctrl+下滚轮	双指捏合	画布向下滚动	放大
Shift+上滚轮		画布向左移动	画布向左移动
Shift+下滚轮		画布向右移动	画布向右移动
向左滚轮（按住Shift、Alt都不会被识别）	双指左滑	画布向左移动	画布向左滚动
向右滚轮（按住Shift、Alt都不会被识别）	双指右滑	画布向右移动	画布向右滚动
