射线在平面上的投影点计算涉及以下核心步骤：
1. **定义射线**：由起点 $P_0$ 和方向向量 $\vec{d}$ 确定
2. **定义平面**：由平面上一点 $Q$ 和法向量 $\vec{n}$ 确定
3. **计算交点**：通过向量运算求解射线参数 $t$，最终得到投影点坐标
#### 核心公式推导
射线参数方程：
$$ P = P_0 + t \cdot \vec{d} \quad (t \geq 0) $$
平面方程：
$$ \vec{n} \cdot (P - Q) = 0 $$
联立方程求解 $t$：
$$ t = \frac{\vec{n} \cdot (Q - P_0)}{\vec{n} \cdot \vec{d}} $$
最终投影点坐标：
$$ P = P_0 + t \cdot \vec{d} $$
#### C++ 代码实现
```cpp
#include <iostream>
#include <cmath>
struct Vector3 {
double x, y, z;
Vector3(double x=0, double y=0, double z=0) : x(x), y(y), z(z) {}
};
// 计算向量点积
double dotProduct(const Vector3& a, const Vector3& b) {
return a.x*b.x + a.y*b.y + a.z*b.z;
}
// 计算射线与平面的交点（投影点）
bool rayPlaneProjection(
const Vector3& rayOrigin, // 射线起点
const Vector3& rayDir, // 射线方向向量
const Vector3& planePoint, // 平面上一点
const Vector3& planeNormal, // 平面法向量
Vector3& intersection // 输出：投影点
) {
const double epsilon = 1e-6; // 浮点数精度阈值
// 计算分母：法向量与射线方向的点积
double denom = dotProduct(planeNormal, rayDir);
// 检查射线是否与平面平行
if (std::fabs(denom) < epsilon) {
return false; // 平行无交点
}
// 计算向量 Q - P0
Vector3 q_p0(
planePoint.x - rayOrigin.x,
planePoint.y - rayOrigin.y,
planePoint.z - rayOrigin.z
);
// 计算参数 t
double t = dotProduct(planeNormal, q_p0) / denom;
// 检查交点是否在射线正方向
if (t < 0) {
return false; // 交点在射线反方向
}
// 计算交点坐标
intersection.x = rayOrigin.x + t * rayDir.x;
intersection.y = rayOrigin.y + t * rayDir.y;
intersection.z = rayOrigin.z + t * rayDir.z;
return true;
}
int main() {
// 示例测试
Vector3 rayStart(1, 2, 3); // 射线起点
Vector3 rayDir(0, 0, 1); // 射线方向（Z轴正方向）
Vector3 planePoint(0, 0, 5); // 平面上一点
Vector3 planeNormal(0, 0, 1); // 平面法向量（Z轴方向）
Vector3 projection; // 投影点
if (rayPlaneProjection(rayStart, rayDir, planePoint, planeNormal, projection)) {
std::cout << "投影点坐标: ("
<< projection.x << ", "
<< projection.y << ", "
<< projection.z << ")\n";
} else {
std::cout << "射线与平面无有效交点\n";
}
return 0;
}
```
#### 代码说明：
1. **输入参数**：
- `rayOrigin`：射线起点 $(x_0, y_0, z_0)$
- `rayDir`：射线方向向量（需非零向量）
- `planePoint`：平面上任意一点
- `planeNormal`：平面法向量（需归一化）
2. **特殊情况处理**：
- 当 $\vec{n} \cdot \vec{d} = 0$ 时，射线与平面平行
- 当 $t < 0$ 时，交点在射线反方向延长线上
- 浮点数精度通过 `epsilon` 阈值控制
3. **输出**：
- 返回 `bool` 表示计算是否成功
- 通过引用参数返回投影点坐标
#### 应用场景
- 计算机图形学中的光线追踪
- 3D 游戏中的碰撞检测
- CAD 软件中的几何投影计算
- 机器人路径规划中的空间定位

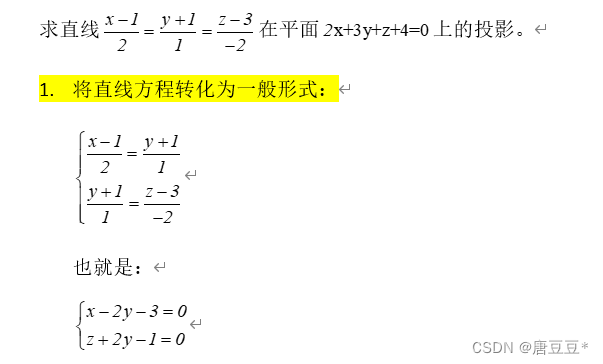

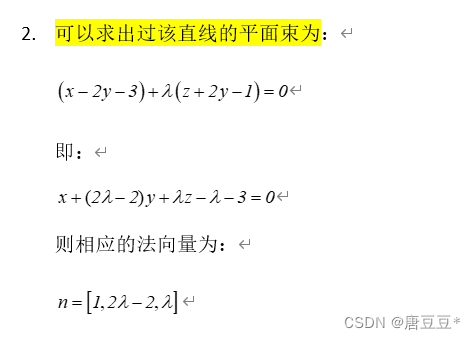

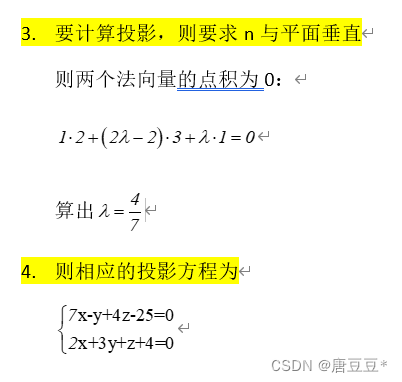

#### 数学原理
投影点计算本质是求解线性方程组：
$$ \begin{cases}
P_x = P_{0x} + t d_x \\
P_y = P_{0y} + t d_y \\
P_z = P_{0z} + t d_z \\
n_x(P_x - Q_x) + n_y(P_y - Q_y) + n_z(P_z - Q_z) = 0
\end{cases} $$
通过代入法转化为标量方程求解 $t$，核心是向量点积的几何意义：$\vec{n} \cdot \vec{d}$ 反映方向相似性，$\vec{n} \cdot (Q - P_0)$ 反映位置关系[^1]。
