MRI 成像方法和脉冲序列整理

以下内容为MRI期末复习笔记，仅供复习参考使用。

成像方法

2D重建

反投影重建

傅里叶重建

运用中心截面定理，一个三维物体的二维投影的傅里叶变换精确地等于物体的傅里叶变换的中心截面
上述定理换成二维同理
重建步骤
1、取得投影$P(r,\varphi )$
2、进行傅里叶变换得到$\rho (k,\varphi )$
3、k空间内插
4、进行傅里叶反变换得到自旋密度像$\rho (x,y)$

两个重建技术的比较

1、用门控梯度比旋转梯度更方便（傅里叶门控梯度，等间隔采样）
2、投影重建技术，k空间投影点密度分布不均匀，则误差分布不均匀（图像粗糙，细节不清楚）
3、傅里叶重建，时域取样点等距分布，密度均匀（高低频成分精度相同，误差均匀）
4、傅里叶的等间隔取样是自动得到的
5、反投影误差大耗时，存储空间大。相反，傅里叶数据存储经济，滤波函数自动包含

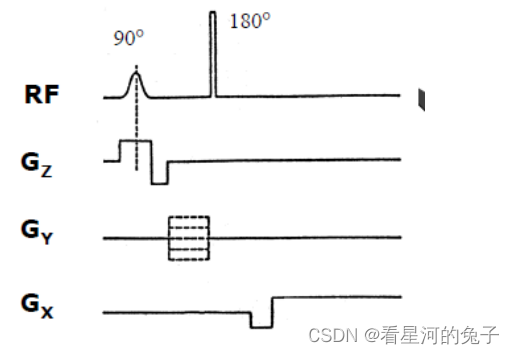

2DFT（2维傅里叶变换）是目前常用的方法
优点在于，对 B0 的非均匀性相对不敏感，对梯度场缺陷相对不敏感，高低频误差⼀致

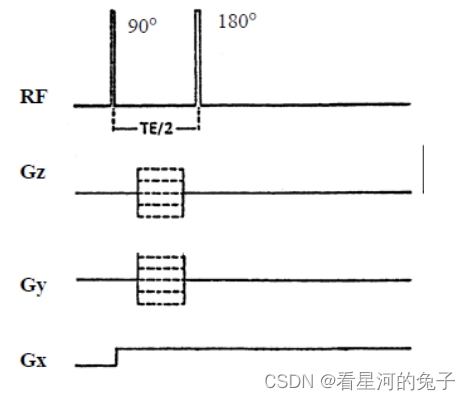

3D重建

1） 将原来的选层梯度场 变成了 相位编码梯度场
2） 将 90 度 RF 选择性脉冲 变成了 ⾮选择性脉冲
3） 扫描时间增加了，因为 Np 相位编码步数增加了

MRI基础脉冲序列

饱和恢复序列(saturation recovery)

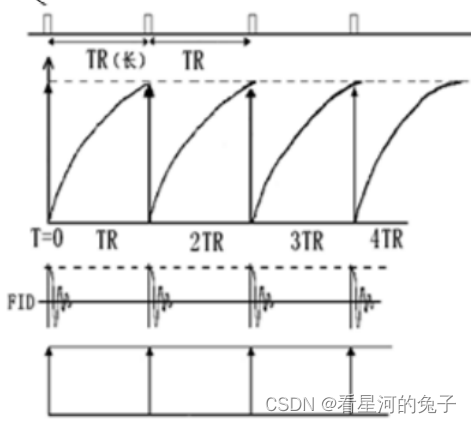

1. 序列表现： 90 度 – 长间隔 – 90 度
2. 每个 90 度 RF 射频后，产生一个 FID（自由感应衰减） 信号，且 FID 信号都可达到最大值，也就是 M 从饱和状态完全恢复
3. 由于其长TR 和 最短 TE 的特点，适合做 PDW 质子密度加权像
4. 目前临床中已经很少应用
   .

部分饱和恢复序列(partial saturation)

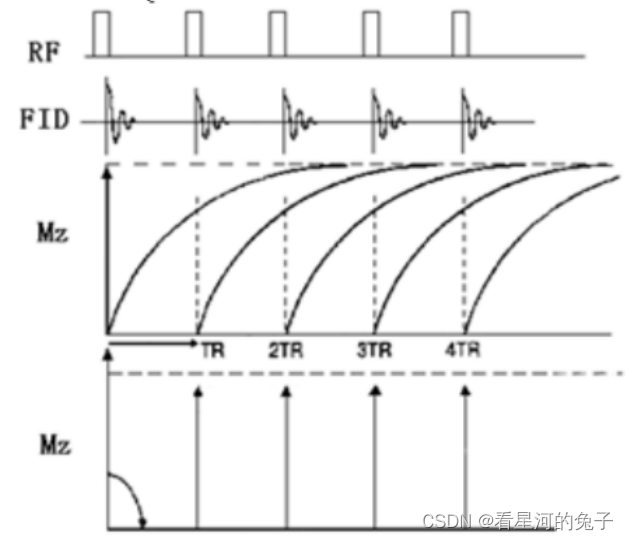

1. 序列表现： 90 度 – 短间隔 – 90 度
2. 第 2 个 90 度 RF 射频后，M 没有完全恢复，FID 信号强度⽐第⼀个 FID 信号⼩
3. 由于其 短 TR 和 最短 TE 的特点，适合做 T1W 加权像
4. 目前临床中已经很少应用

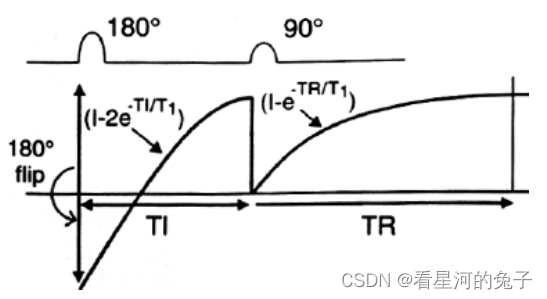

$★$反转恢复序列(inversion recovery) — IR

1. 序列表现：180 度 – 90 度（先使用180 度 RF 实现反转，等待 TI $(inversiontim$
