【专篇】DDR SDRAM-01总体介绍

已于 2024-04-30 14:14:47 修改
阅读量1k 收藏 16
点赞数 25
分类专栏： Memory 文章标签： 单片机 嵌入式硬件 Memory
于 2024-04-28 17:26:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/flomingo1/article/details/138281144
版权
本文详细介绍了DDR SDRAM的工作原理、容量计算、电平标准（SSTL2V5），以及其在系统中的功能框图，包括内存控制器、DDR控制器、PHY层、I/O接口等关键组件的作用。此外，还阐述了DDR SDRAM的初始化过程和操作命令，以及封装信息。通过对DDR SDRAM的深入理解，有助于提升嵌入式系统的性能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

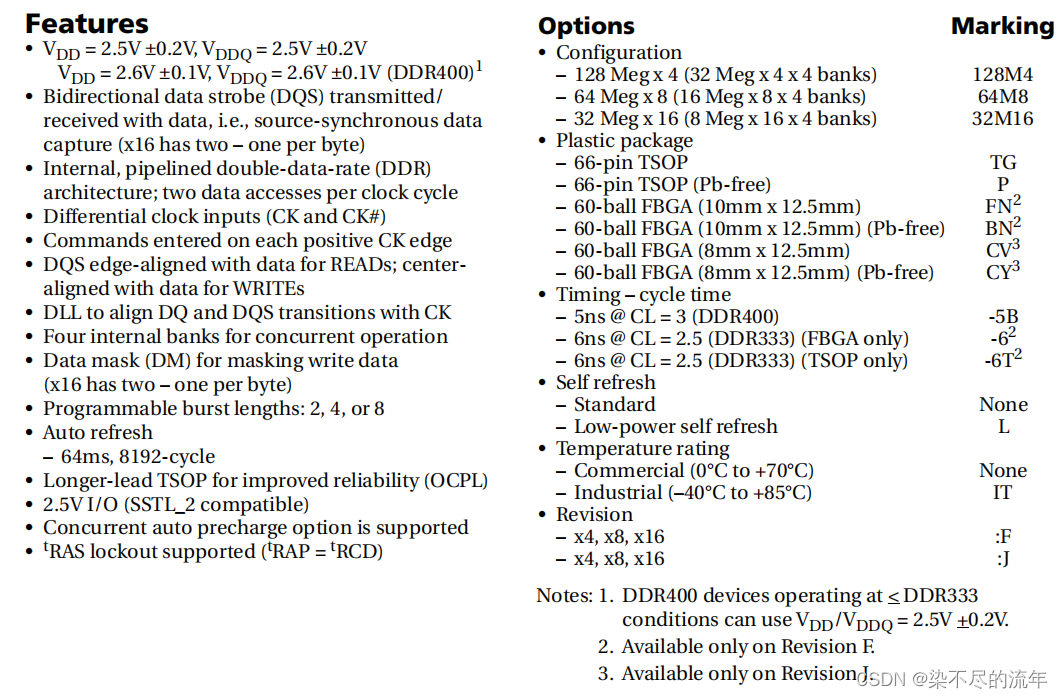

概念

DDR SDRAM，即Double Data Rate Synchronous Dynamic Random Access Memory，是一种采用双倍数据传输速率的同步动态随机访问存储器。它是SDRAM的更新换代产品，由VIA等公司为了与RDRAM相抗衡而提出的内存标准。DDR SDRAM的出现解决了单数据率内存的性能瓶颈问题，为计算机提供了更高的数据处理速度。

DDR SDRAM的工作原理是在内部和外部时钟信号的同步驱动下，传输数据时实现双倍数据传输速率。这使得它在时钟的上升沿和下降沿都能传输数据，无需提高时钟频率即可加倍提高SDRAM的速度。因此，DDR SDRAM具有比SDRAM多一倍的传输速率和内存带宽。例如，DDR 266与PC 133 SDRAM相比，虽然工作频率同样是133MHz，但DDR 266的内存带宽达到了2.12 GB/s，是PC 133 SDRAM的两倍。

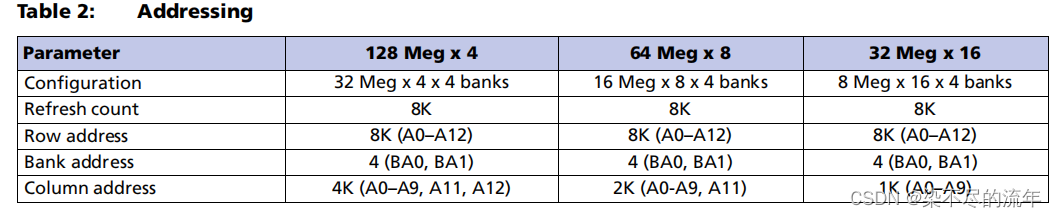

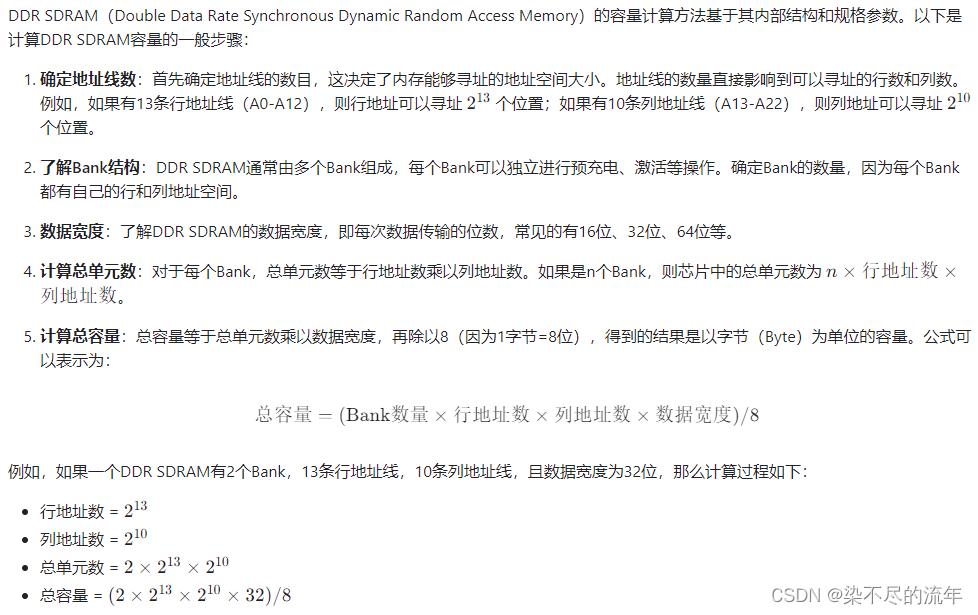

容量计算

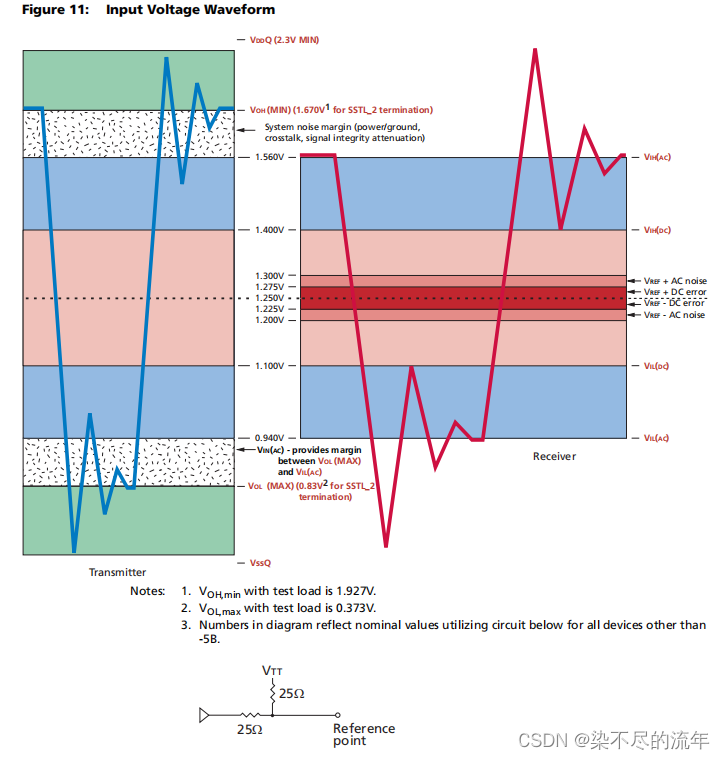

电平标准

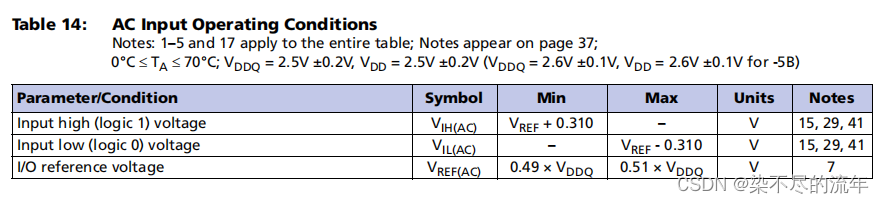

SSTL2V5

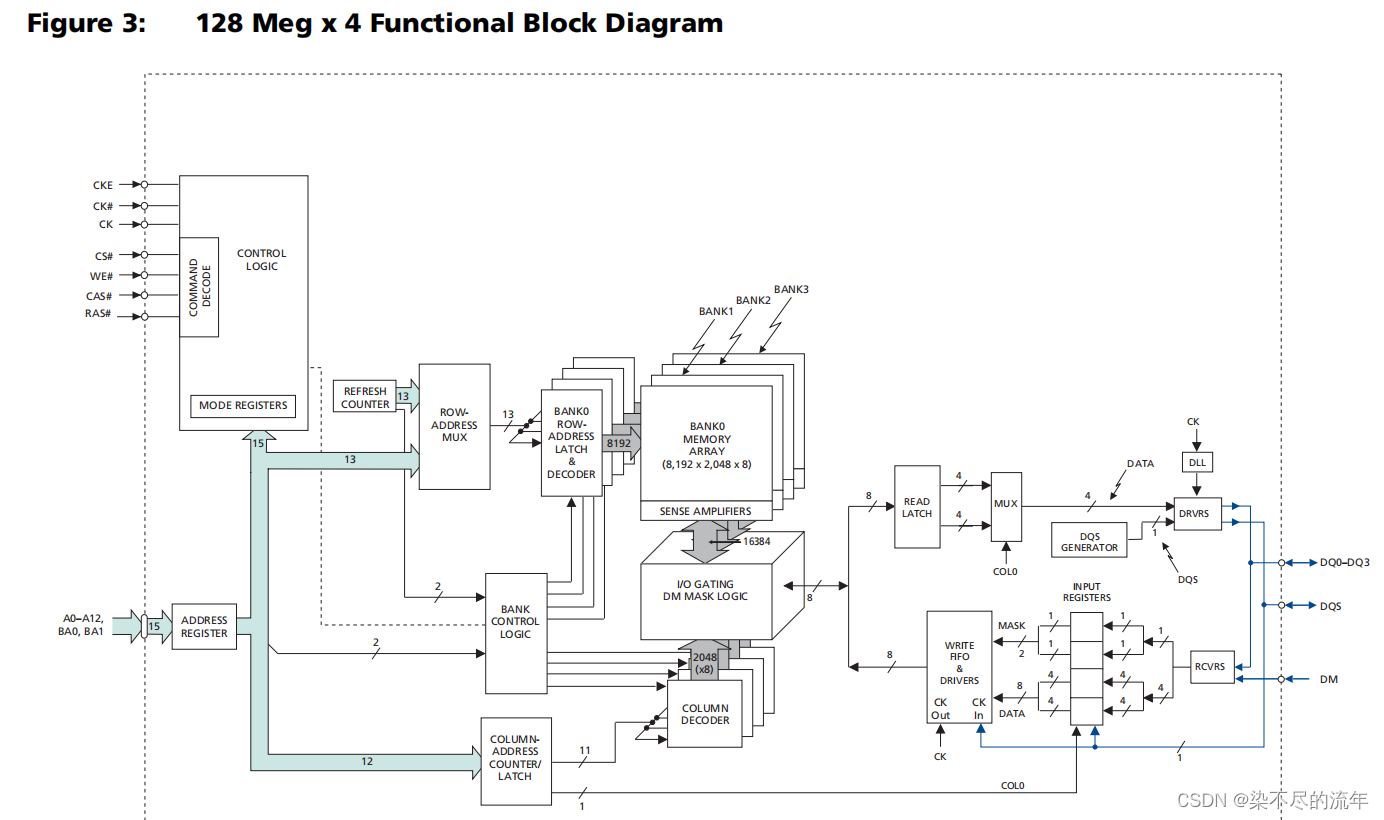

系统框图
