UE5--我要成为建模大师

Part1前言

UE5中建模模式可以辅助做一些基本的模型操作，省去了简单修改一下模型都要导到其他DCC软件中的麻烦。如果修改ue5中的模型，请先关闭ninate
ue将所有模型以三角形计算，尤其建模模块中，没有四边形和多边形的概念，三角形是ue内建模基础，因此，最低层次的编辑工具围绕三角形和顶点开展
但是引擎支持划分和编辑多边形组，从而方便对一组三角形集合进行编辑。

Part2分类

类别	说明
形状（Shapes）	使用包括立方体、球体、圆柱体和平面在内的简单图元创建新静态网格体模型。
创建（Create）	使用自定义形状和路径绘制新静态网格体 使用 MshDup 和 MshMrg 在Content文件夹中克隆或合并网格体的资产。
PolyModel	选择并编辑多边形组来操控静态网格体模型。仅当模型有多个多边形组时才可使用。使用 TriModel 组中的 TriSel 工具，或者 GrpPen ，以及 属性（Attributes） 组中的 GrpPnt 工具来创建新多边形组。
TriModel	选择并编辑原始三角形来操控静态网格体模型。
变形（Deform）	使用高级别变形器扭曲和塑造静态网格体。
变换（Transform）	在不离开建模模式的情况下，对静态网格体执行变换操作。你可以编辑网格体的枢轴点，在体积和静态网格体之间更改其类型，以及执行影响整个对象的其他操作。
MeshOps	对静态网格体的几何体执行大规模操作。这包括 简化（Simplify） 和 重网格化（Remesh） 工具，用于帮助优化你的网格体的几何体，以及合并和结合操作。
VoxOps	将你的静态网格体转换为体素并执行体积操作，然后再将其转换回多边形几何体。如果你选择多个网格体，你可以使用 VoxMrg 、 VoxBlnd 和 VoxBool 来执行布尔值操作，例如合并网格体或从一个网格体减去另一个网格体。
属性（Attributes）	配置静态网格体的不同属性，例如其法线、切线、多边形组和其他参数。你还可以使用 MatEd 工具绘制材质。
UV	编辑网格体的UV贴图，更改纹理映射到表面的方式。这包括自动解包和布局工具。
烘焙（Baking）	将纹理和顶点颜色烘焙到你的静态网格体。
体积（Volumes）	将静态网格体转换为体积，或将体积和BSP笔刷转换为静态网格体。你还可以检查静态网格体的碰撞，或根据网格体的碰撞几何体生成新网格体。
LOD	编辑和管理LOD网格体。

Part3创建网格体：

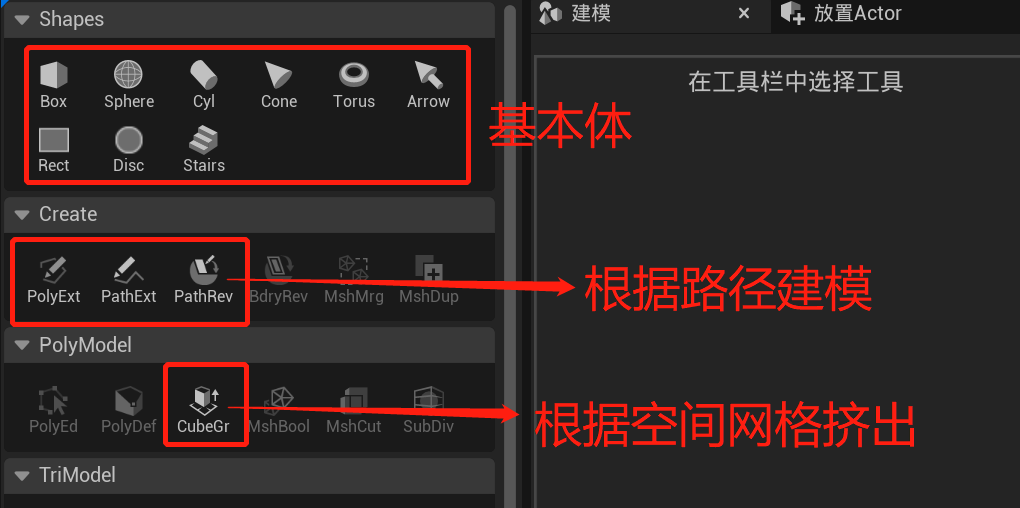

点击按钮使用工具；编辑模型相关工具要选中模型；部分工具如合并、布尔需要选中2个模型，ESC退出工具 创建网格体工具主要有：

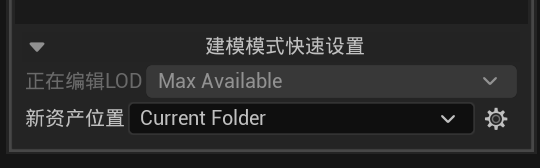

在每个工具下面有通用模块，如下图，可以选则新资产的路径

1shapes类别中，点击任意工具，在世界点击就可创建相应形状，与传统DCC软件不同的是，要先修改参数，再在世界中点击，才可以使用自定参数生成形状。
2create类别中的工具简介

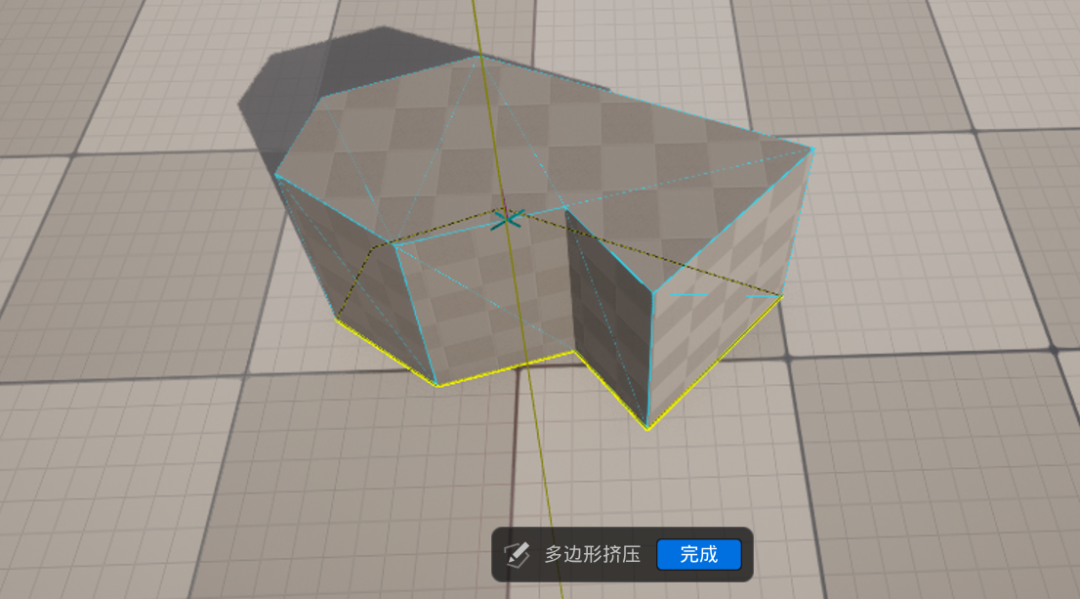

PolyExt：多边形挤出，根据画线挤出形状，从而生成模型

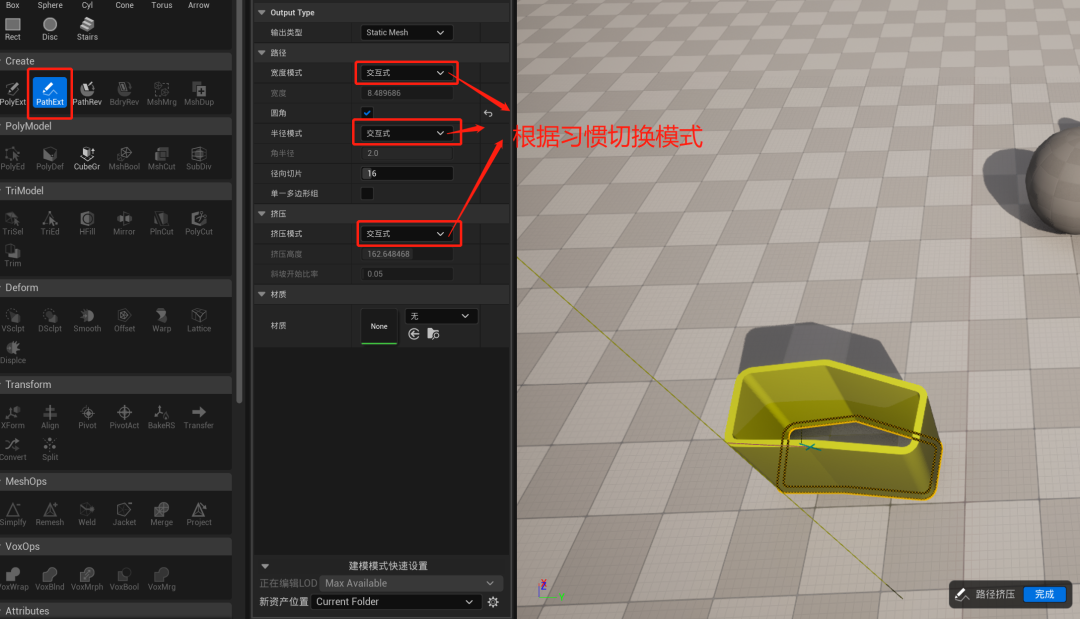

PathExt：路径挤压工具，可以自定宽度、圆角、高度

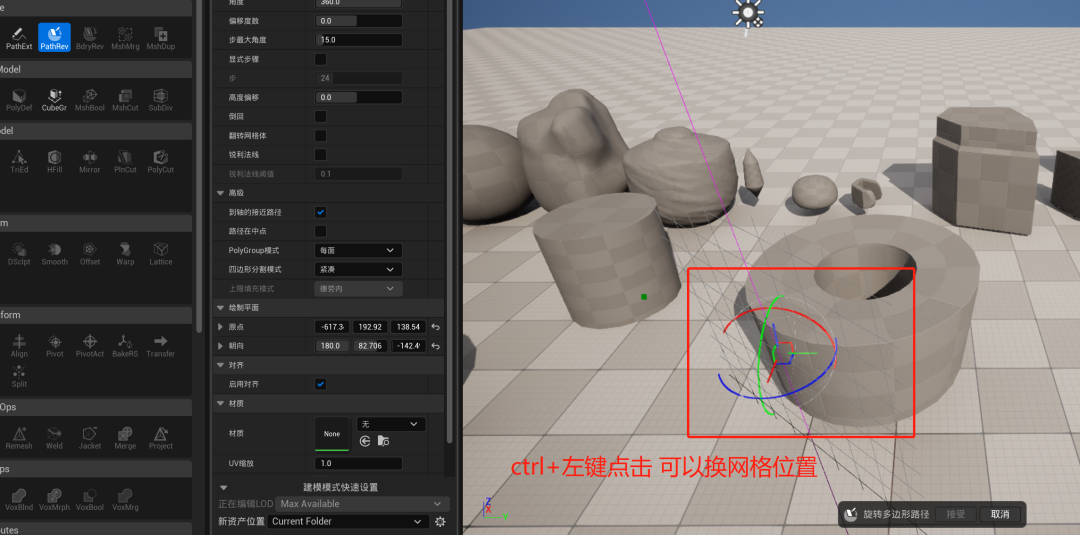

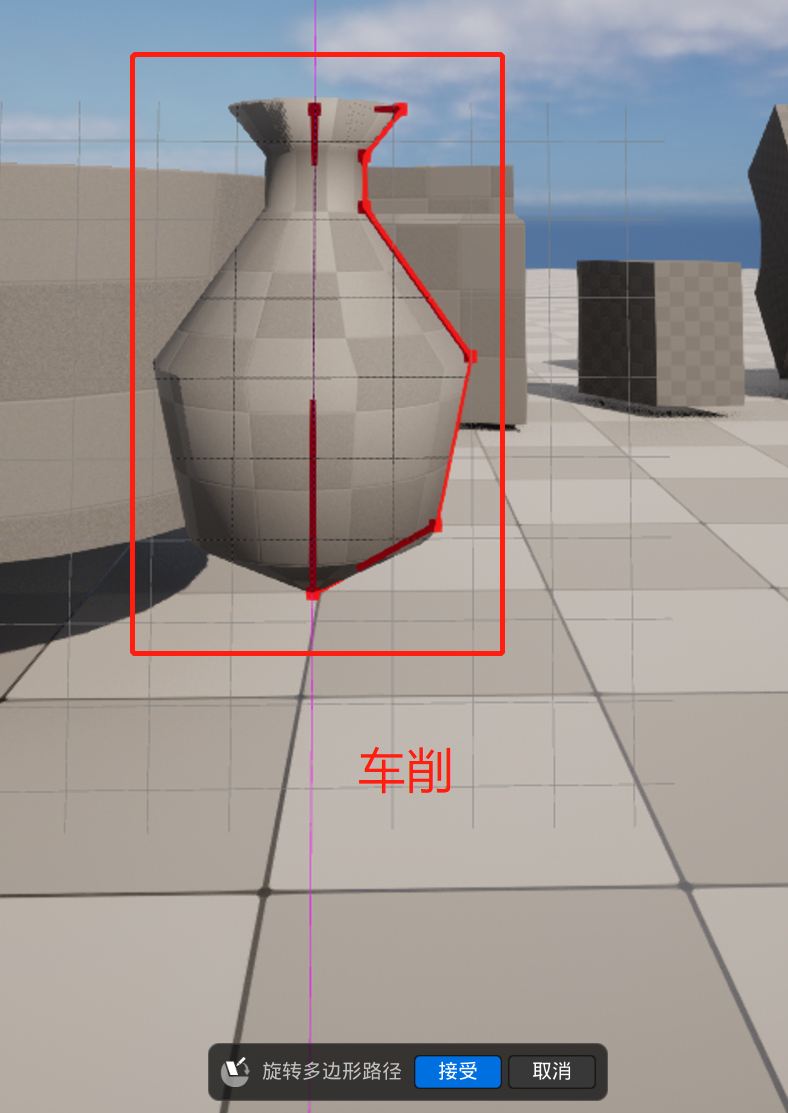

PathRev：旋转多边形路径工具，车削命令

3polymodel类别中

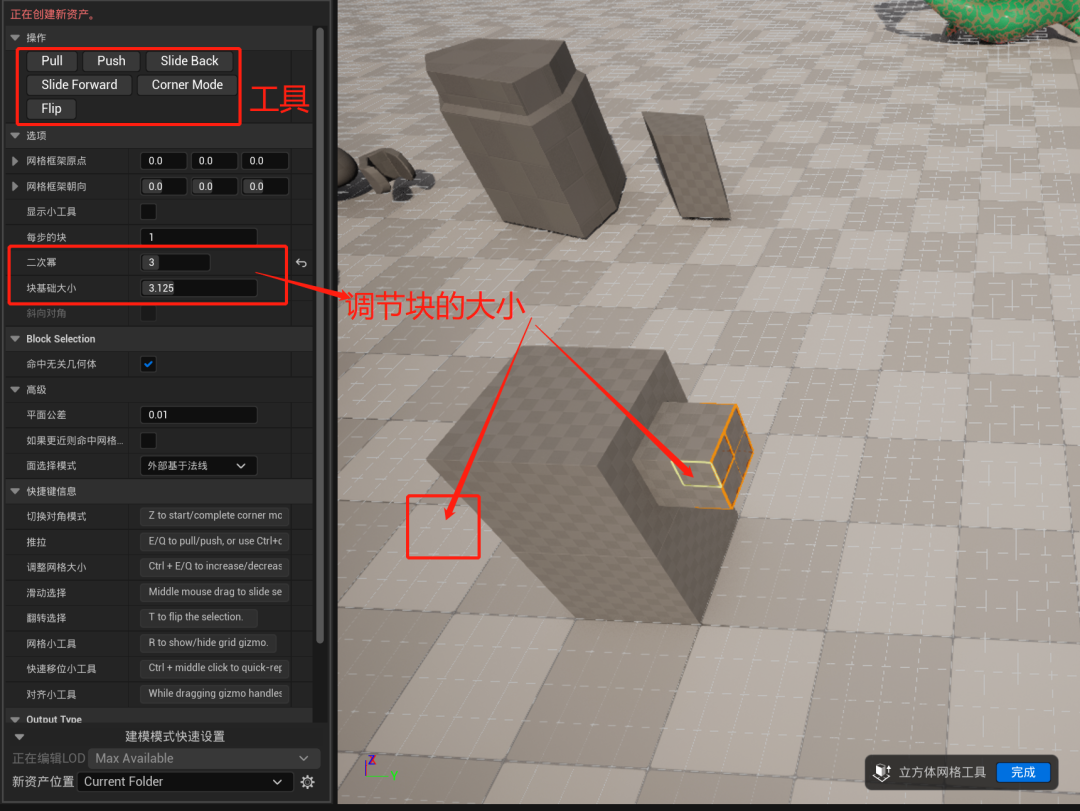

CubeGr：立方体网格工具，使用可重定位网格创建块网格

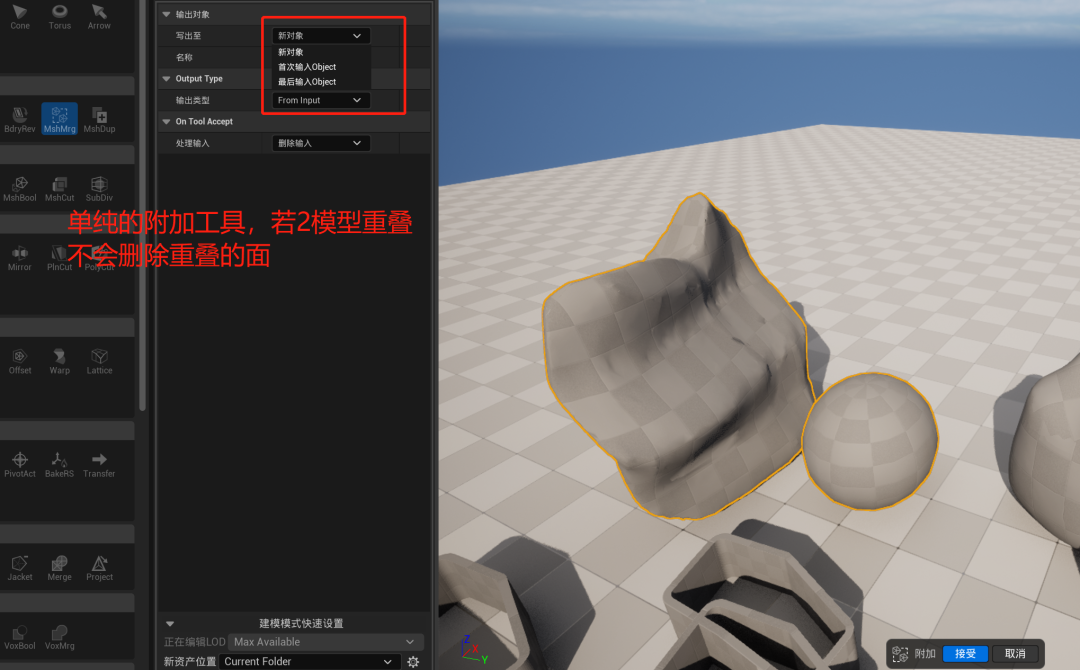

4MshMrg通过已有素材的附加创建，需要选中多个模型

Part4编辑网格体：

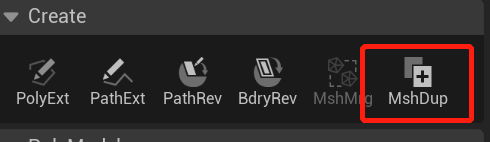

因为建模工具编辑的是内容浏览器的资产，所以编辑窗口的一个实例会更改所有使用此资源的网格体实例；若想单独编辑，则先使用Creat---MshDup来进行复制，会多生成一个资产

1PolyModel类别

基于多边形组的编辑

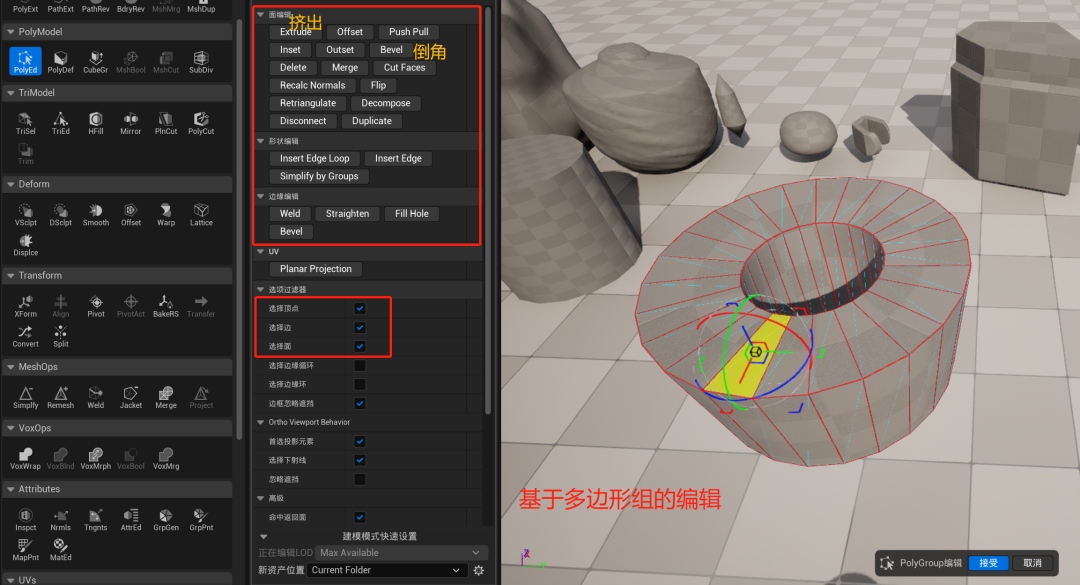

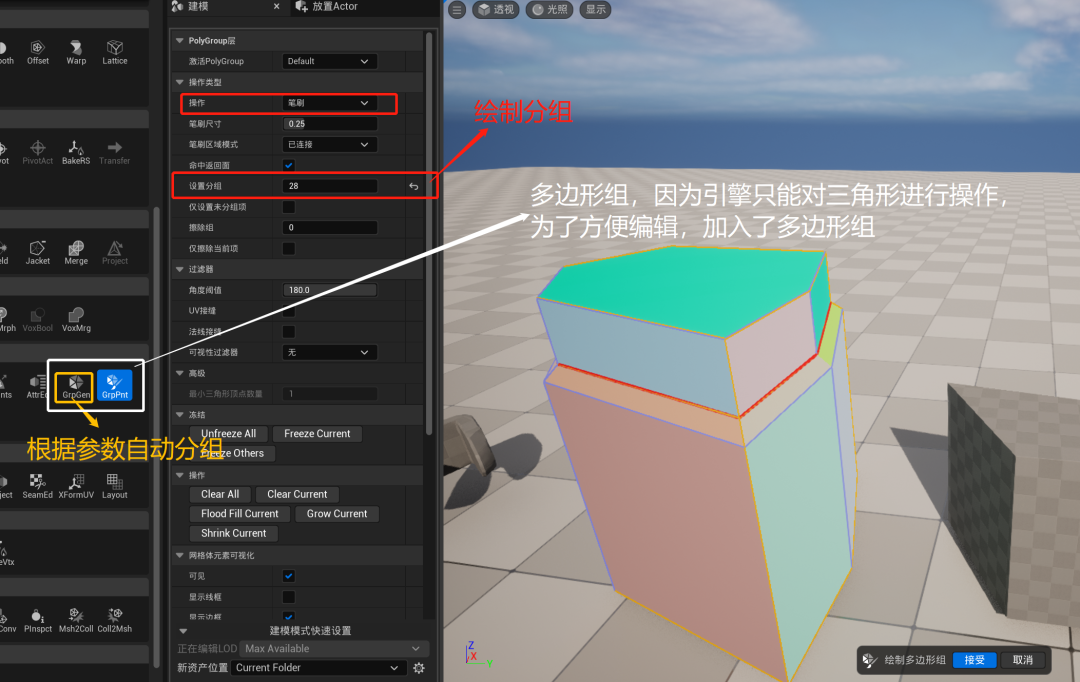

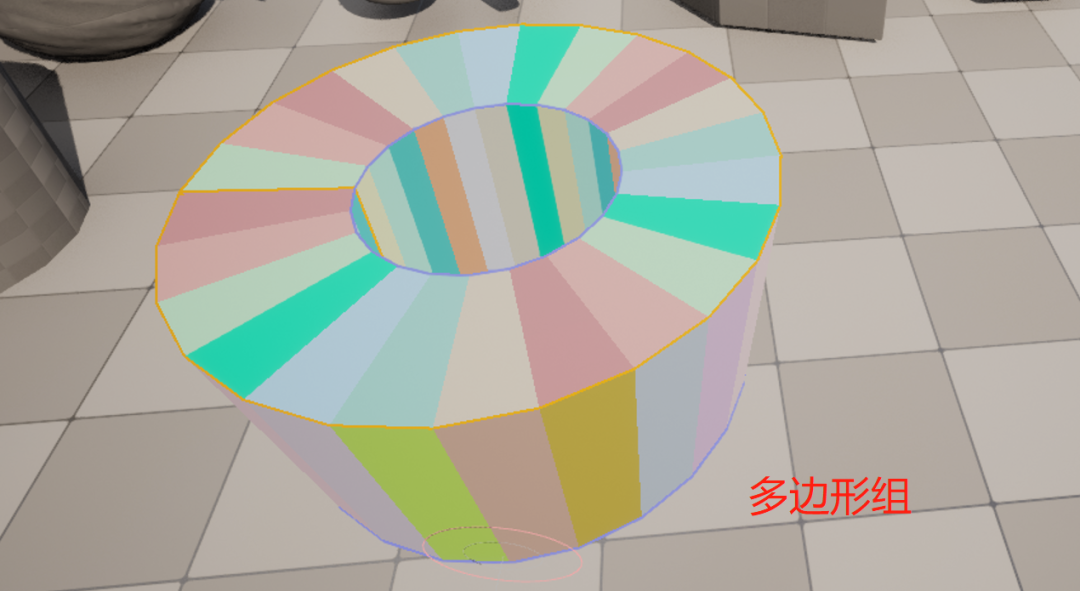

PolyEd：基于多边形组的编辑，引擎中没有四边形概念，图中选中的四边形其实是多边形组（创建时会自动分，也可以编辑，attributes类别里---GrpGen和GrpPnt工具）

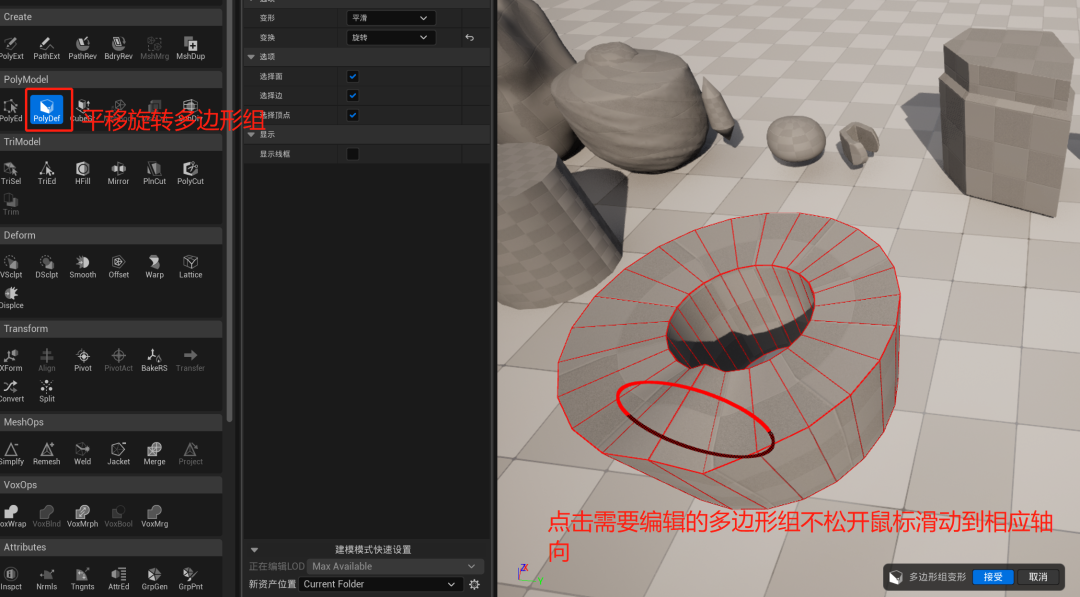

PolyDef：变形多边形组工具，可以平移旋转多边形组

MshBool：布尔工具，需要选中2个模型，跟DCC软件中一样使用，MshCut：网格体剪切工具，保留2个模型，用第二个模型裁切第一个，生成新多边形组

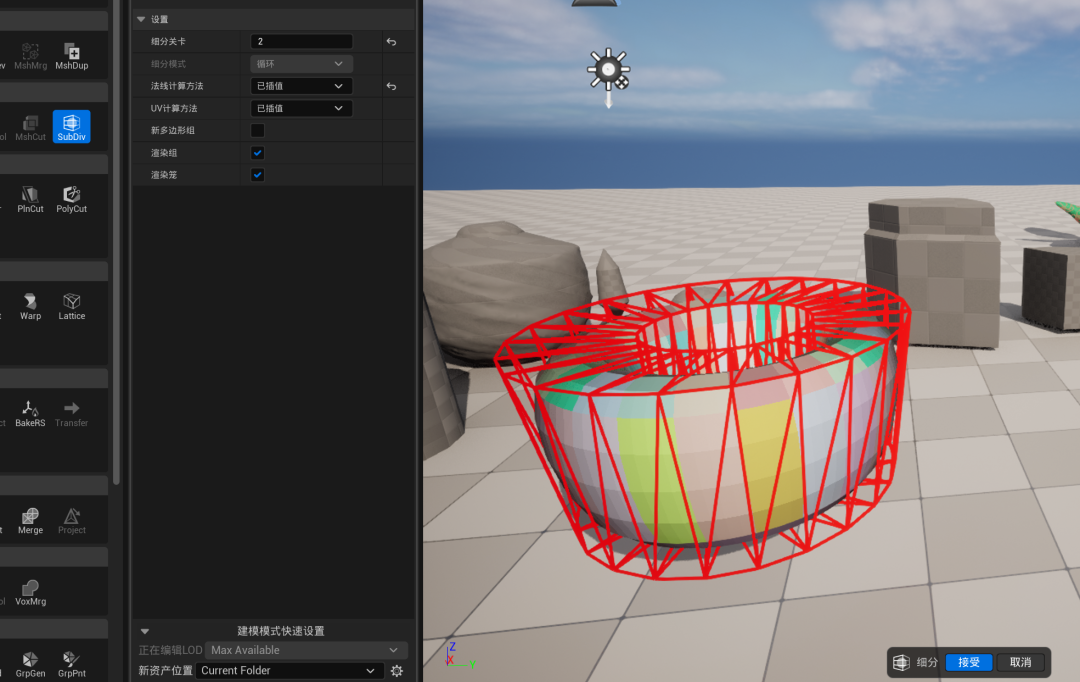

SubDiv：细分，跟DCC软件中的细分一样，如max的涡轮平滑

2TriModel类别

基于三角形的编辑

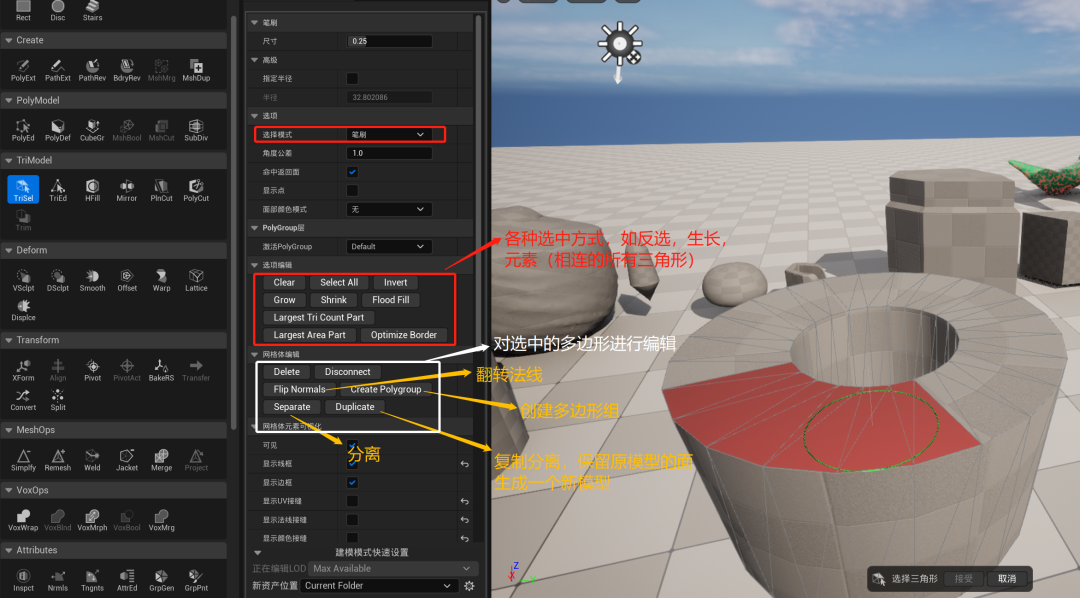

TriSel：选择三角形

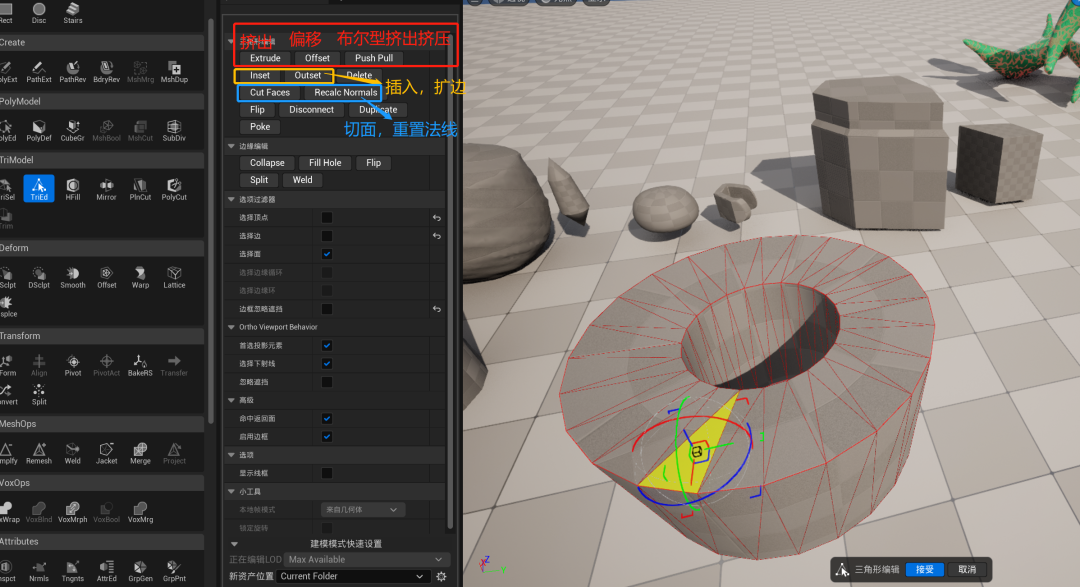

TriEd：编辑三角形

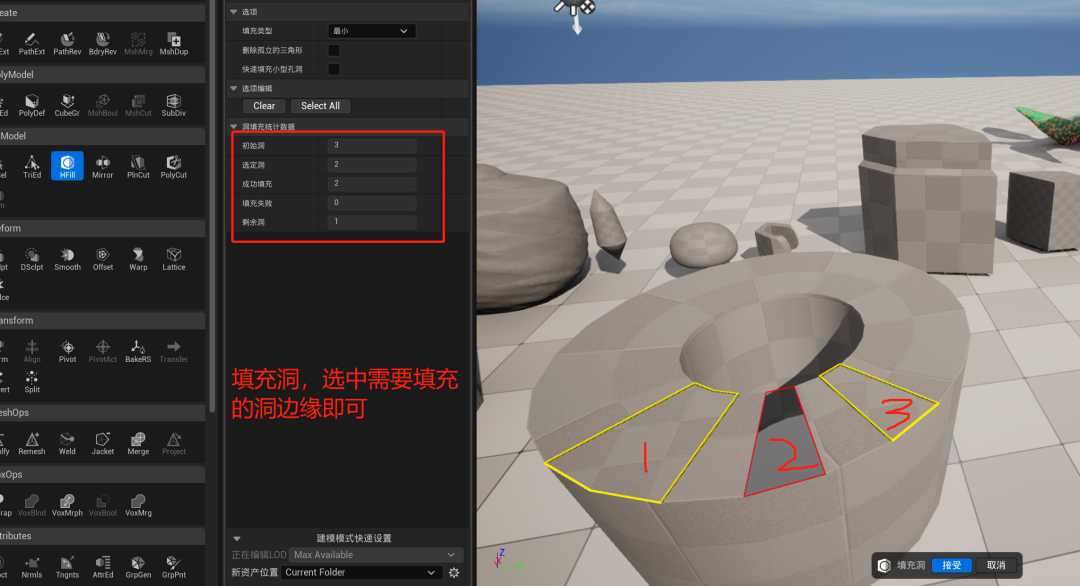

HFill：填充洞

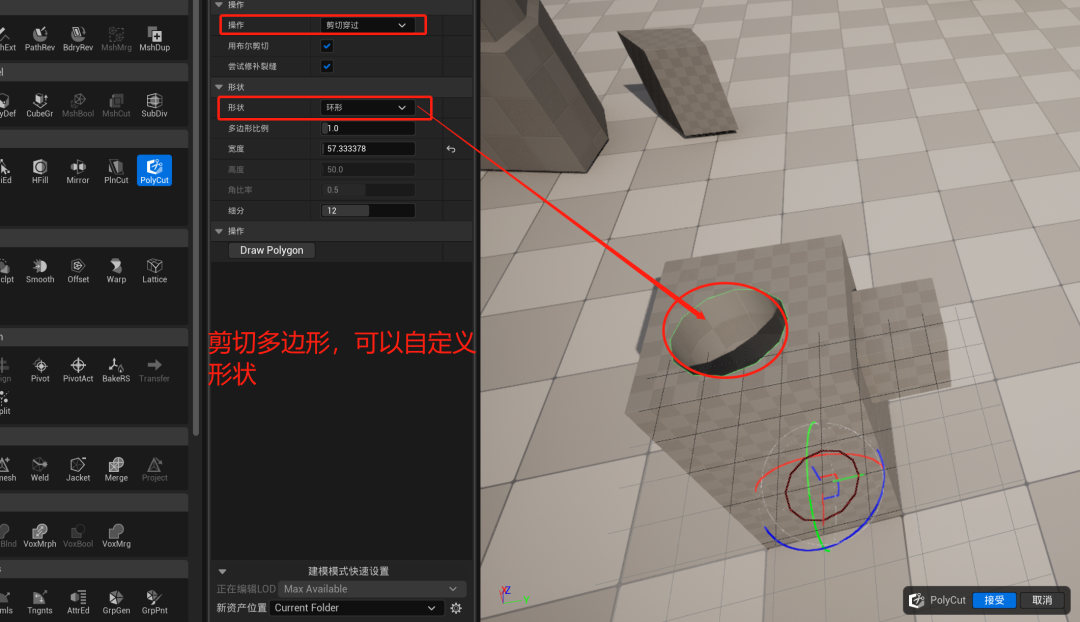

Mirror：镜像工具，PInCut：切片平面工具，PolyCut：切面工具，挖洞

3Deform类别

雕刻，平滑，弯曲，FFD晶格等

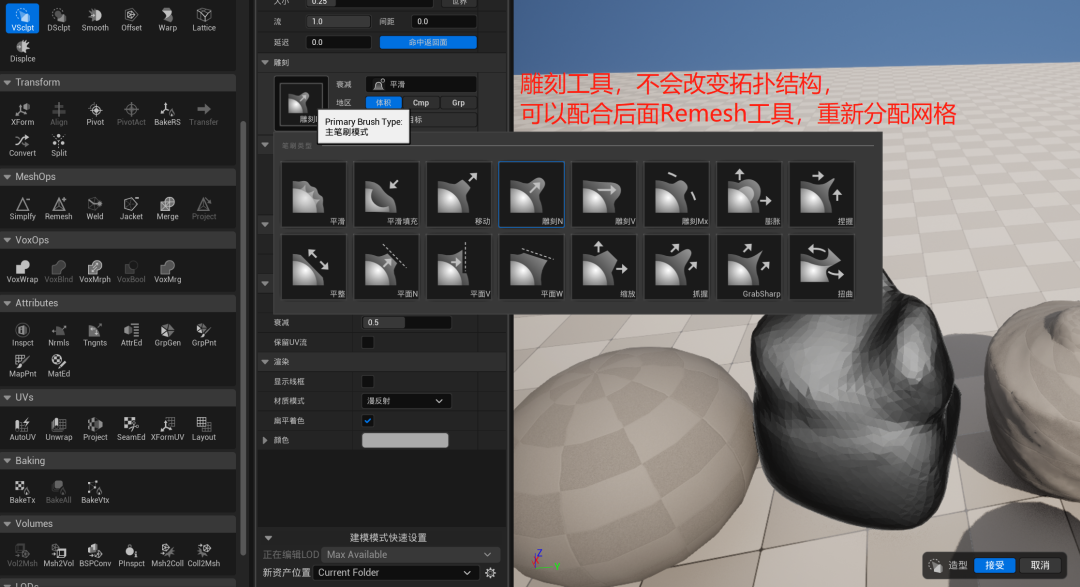

VSclpt：雕刻工具，Ctrl反向

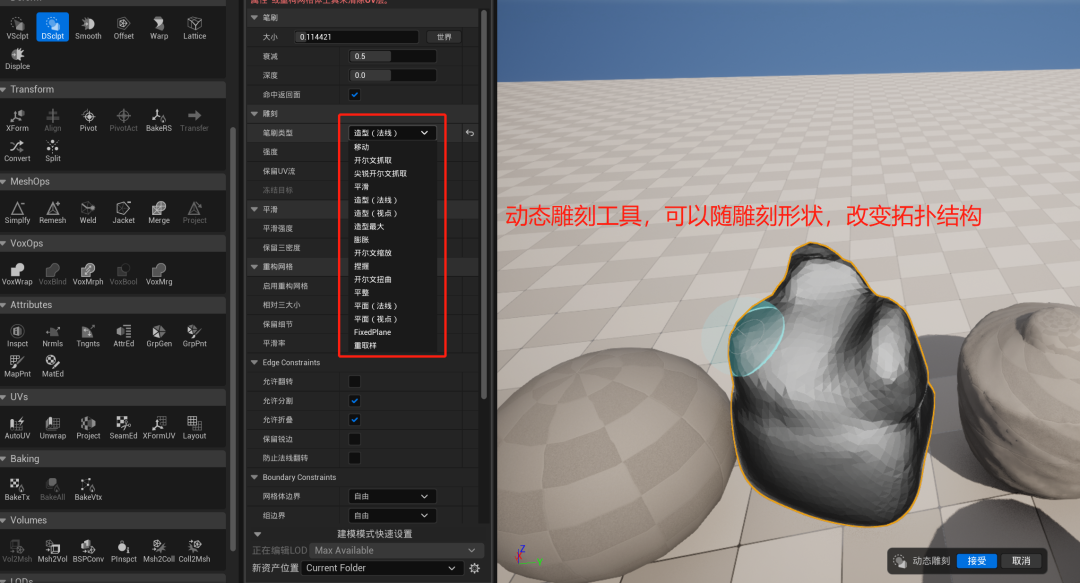

DSclpt：动态雕刻工具，Ctrl反向

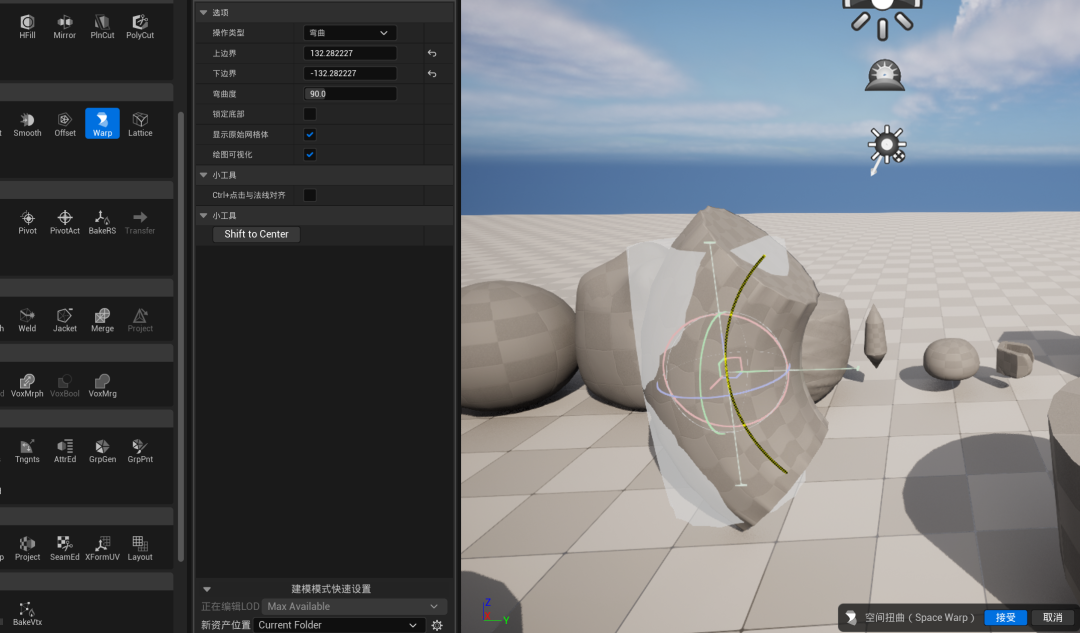

Offset：整体偏移，膨胀收缩。Warp：弯曲工具

Offset：整体偏移，膨胀收缩。Warp：弯曲工具

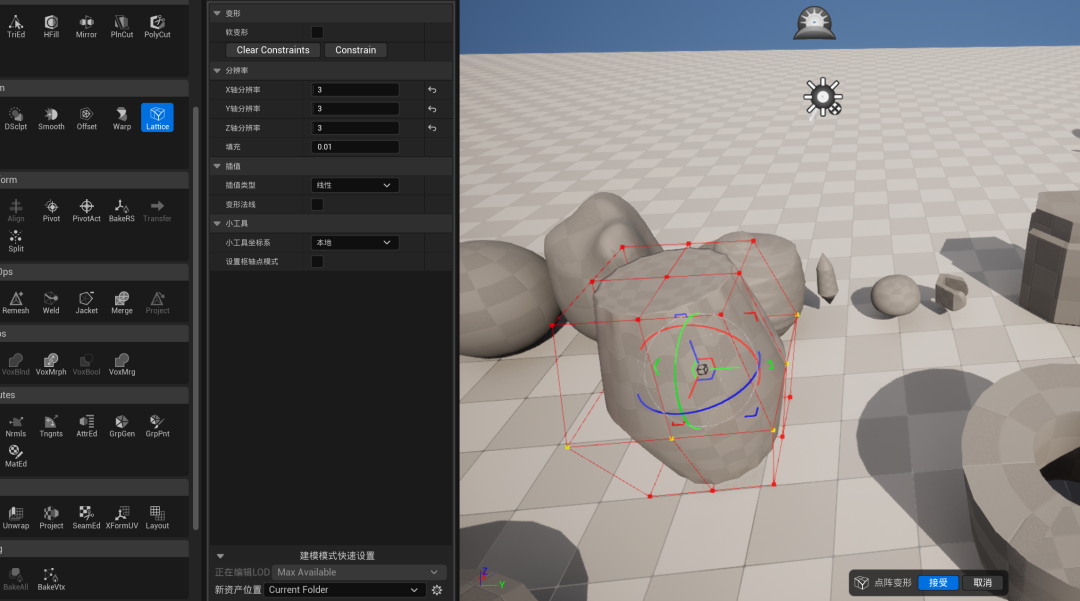

Lattice：晶格工具，FFD

Displce：置换工具，有多种置换类型选择

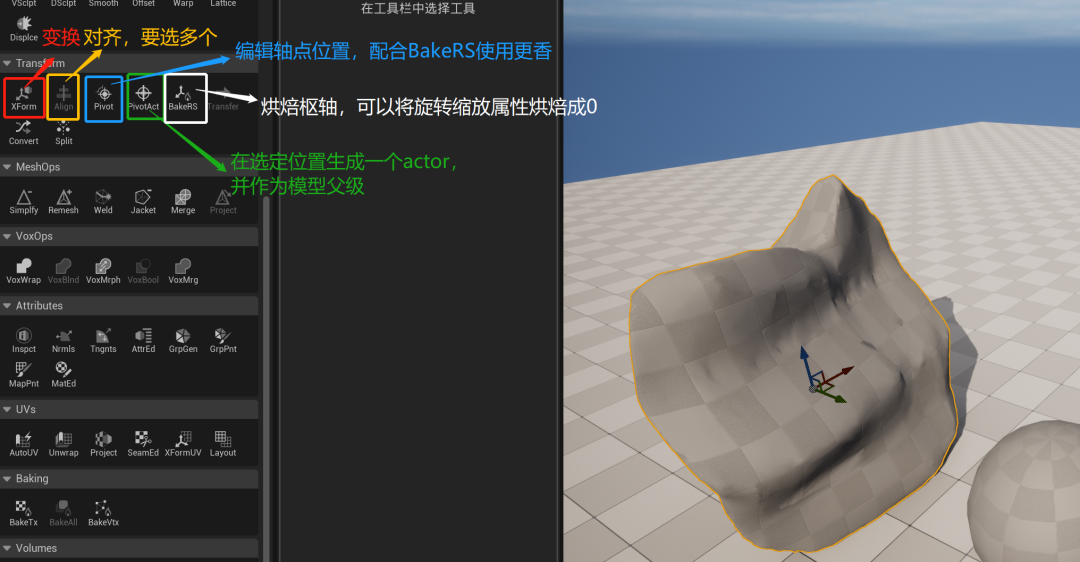

Part5Transform类别

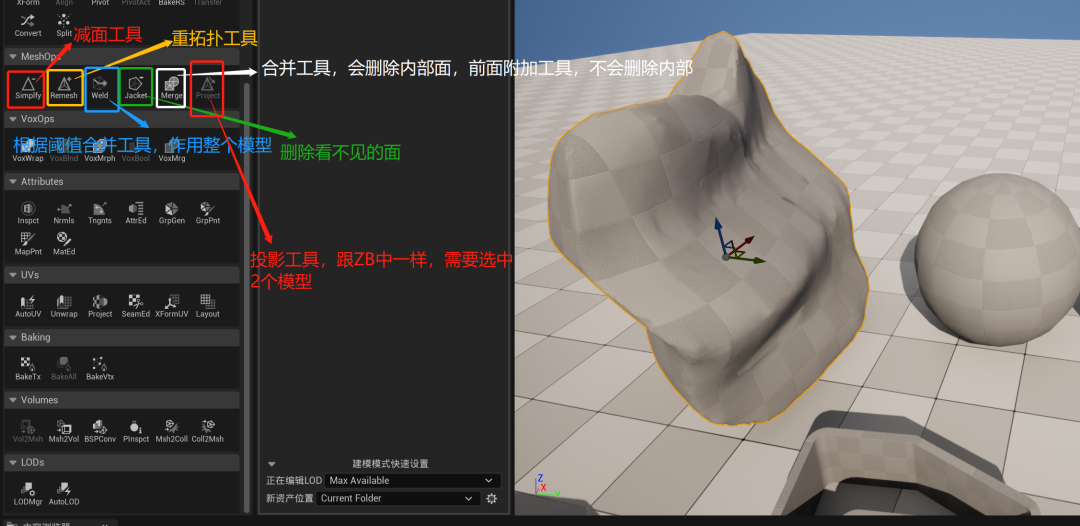

Part6MeshOps类别

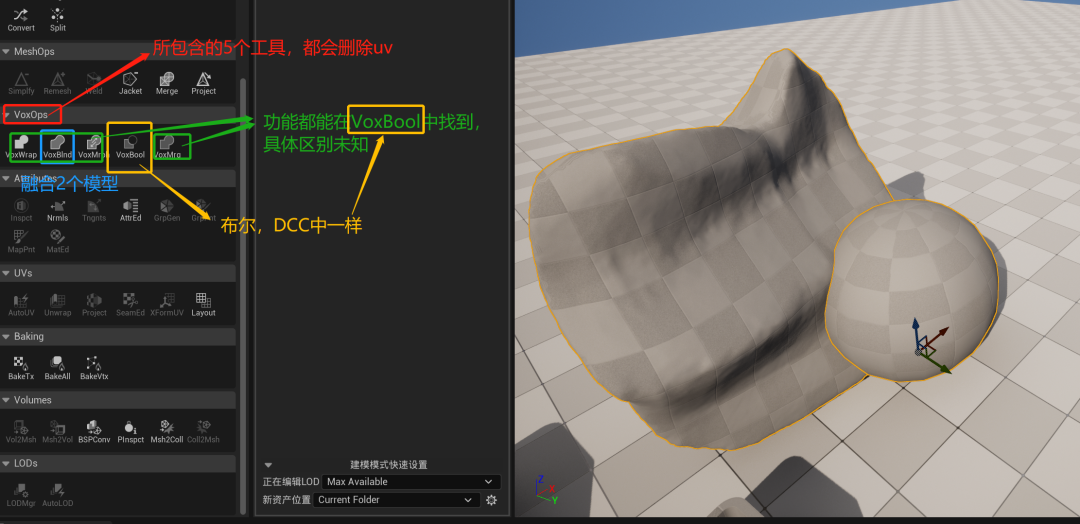

Part7VoxOps类别

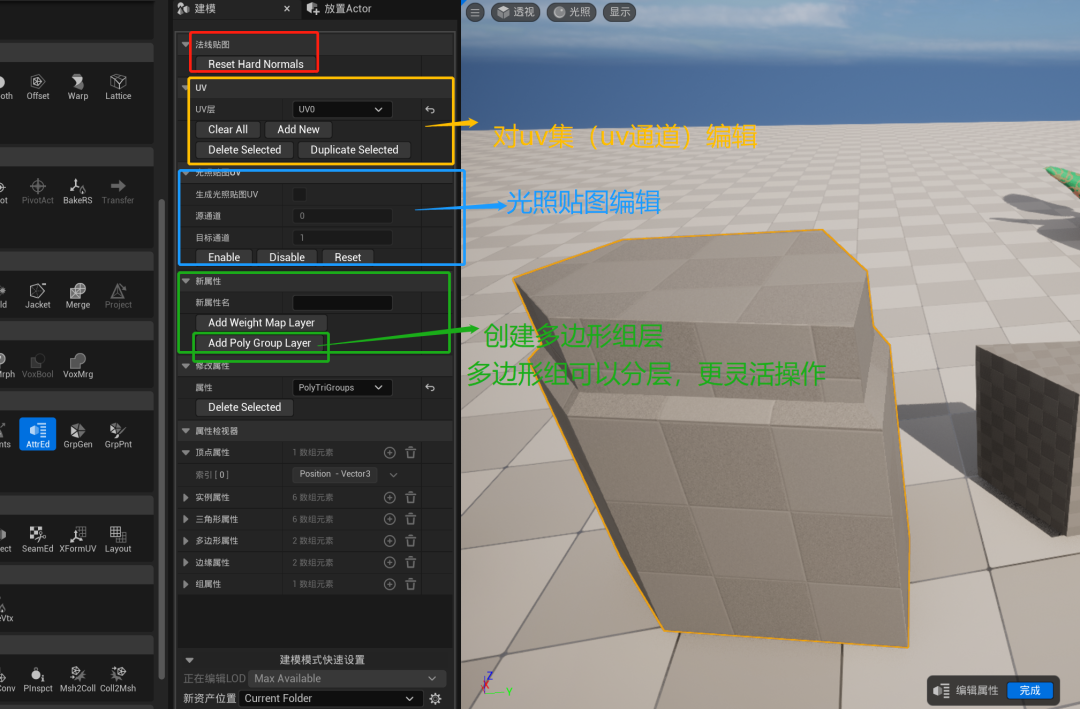

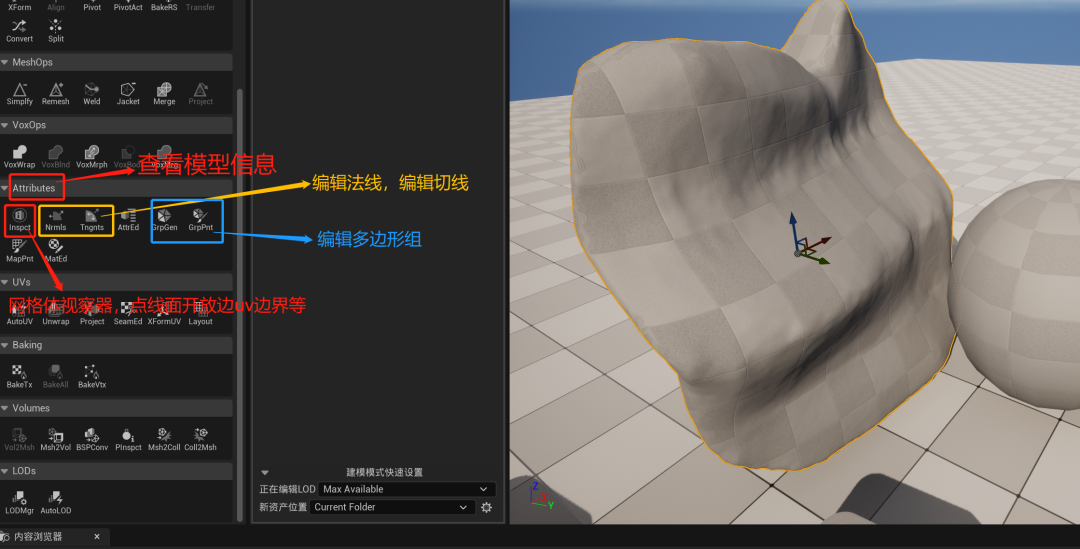

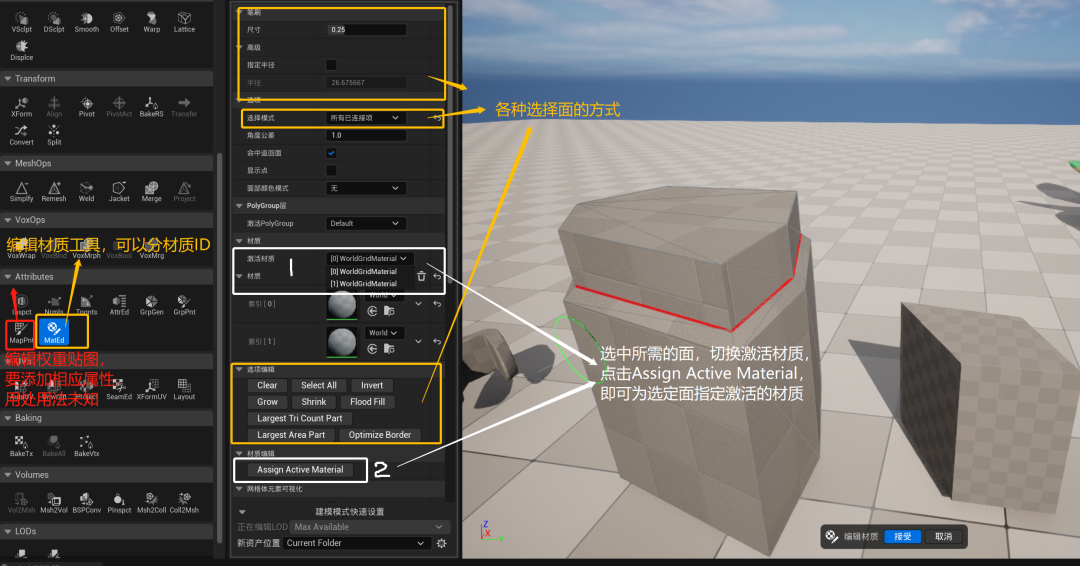

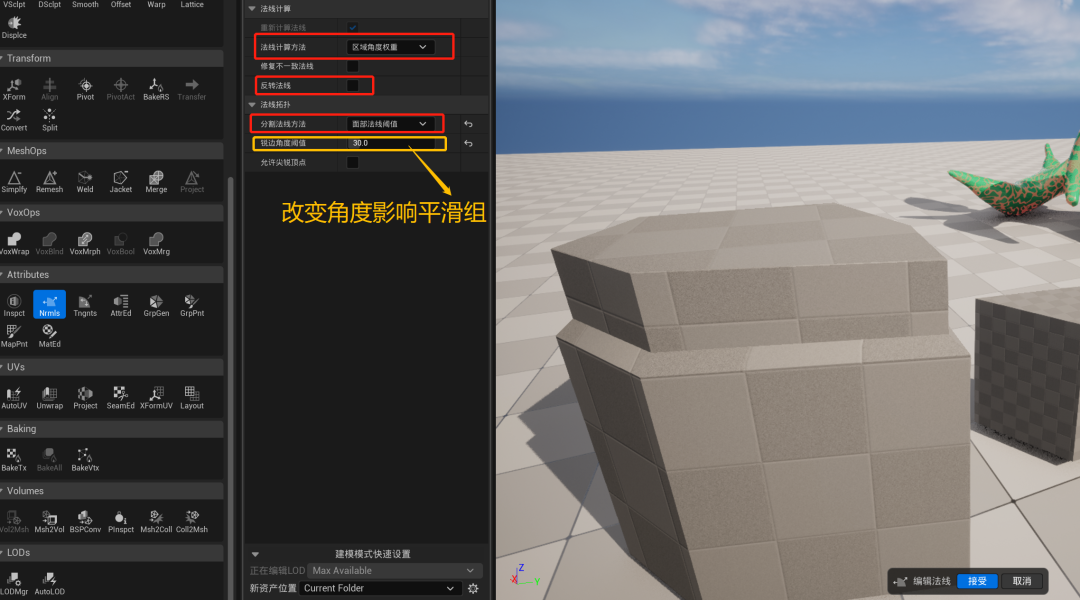

Part8Attributes类别

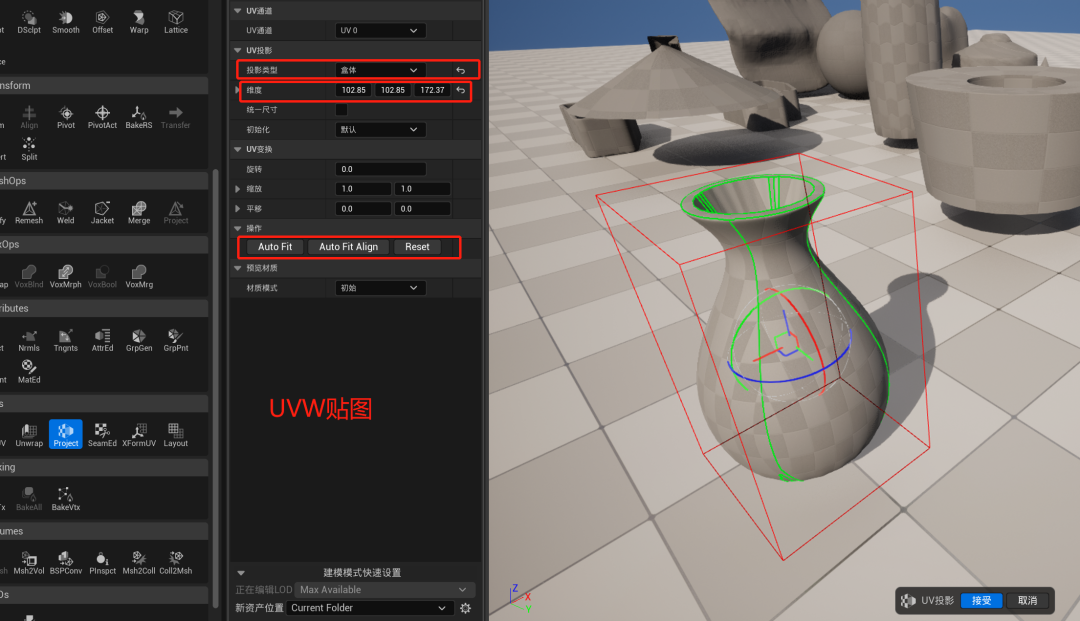

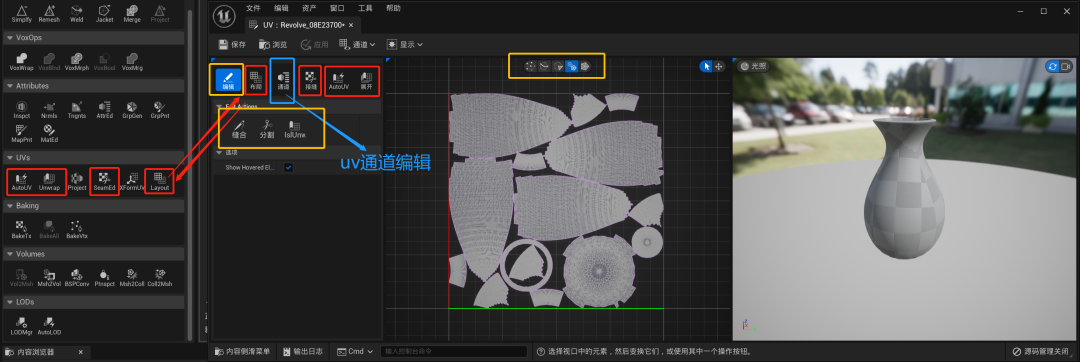

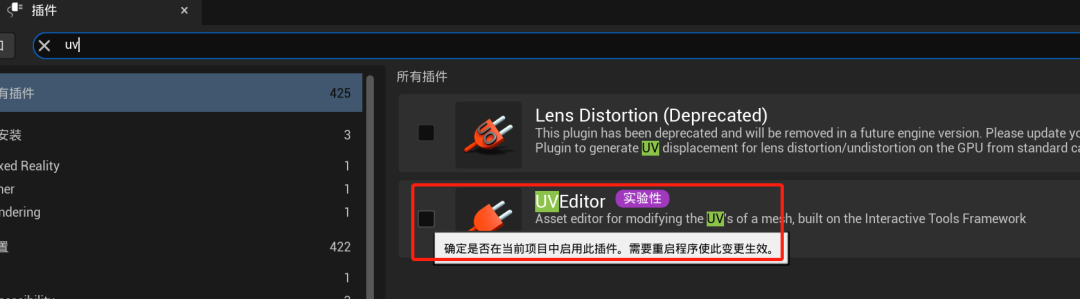

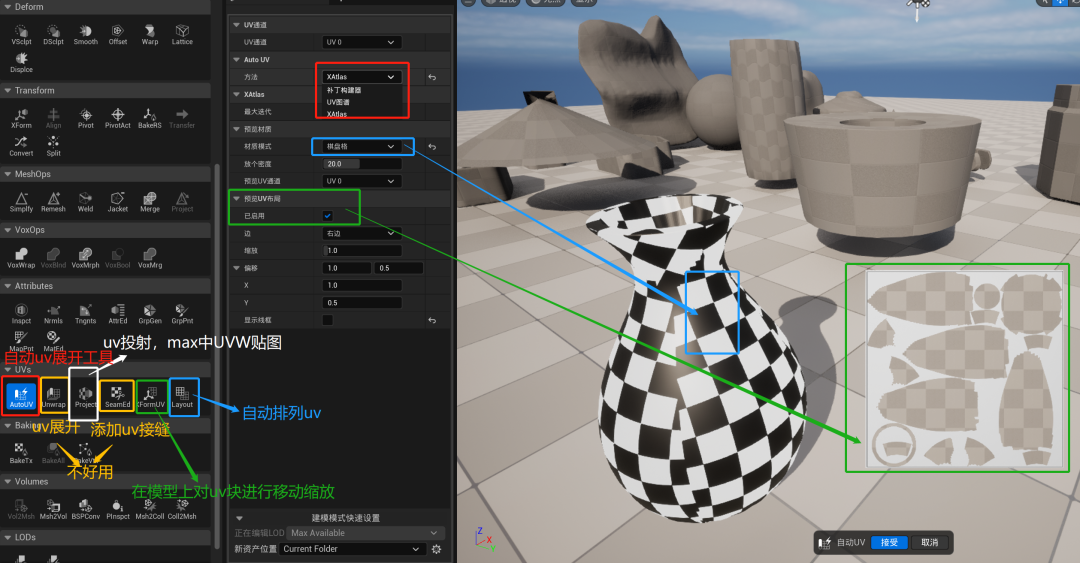

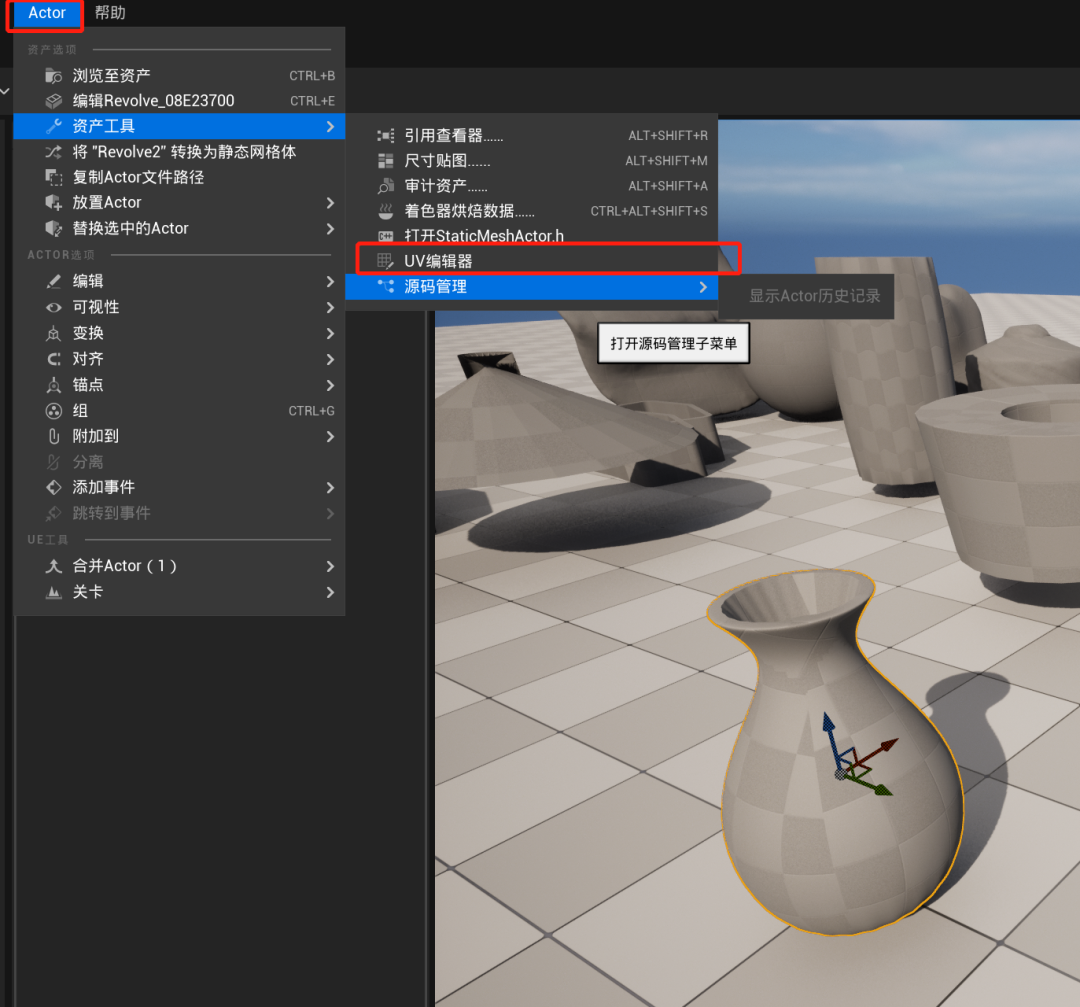

Part9UVs类别

Part10Baking类别

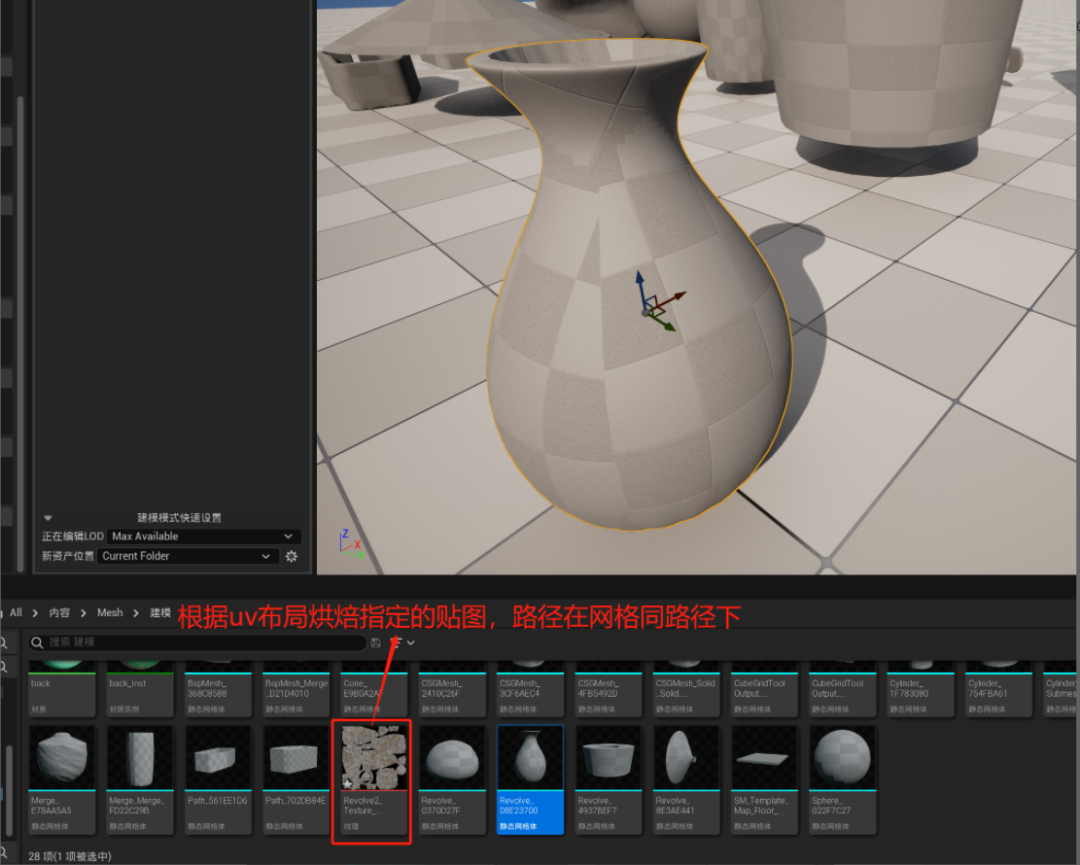

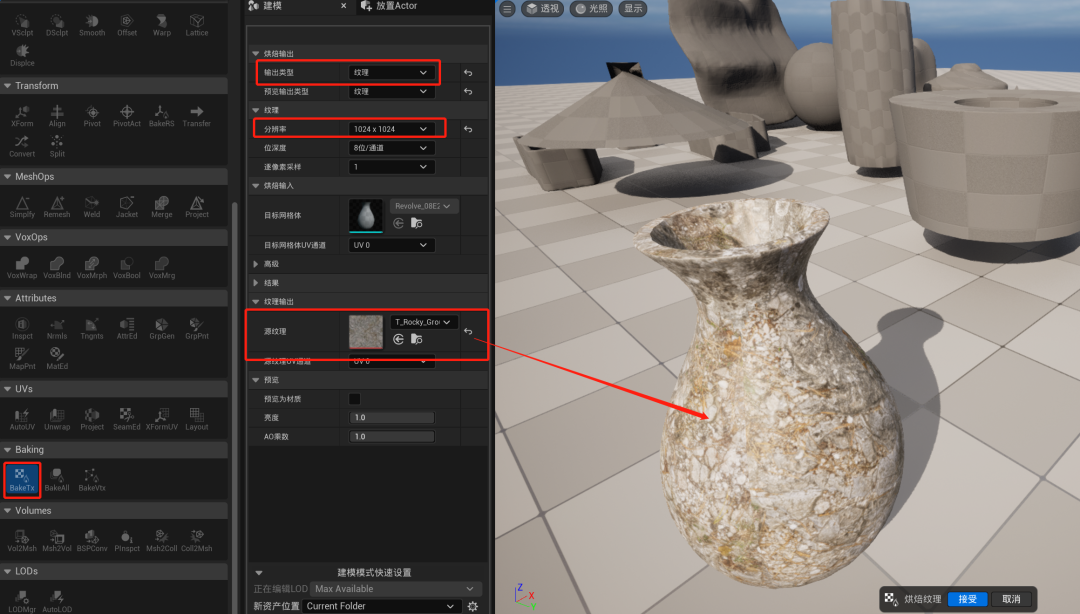

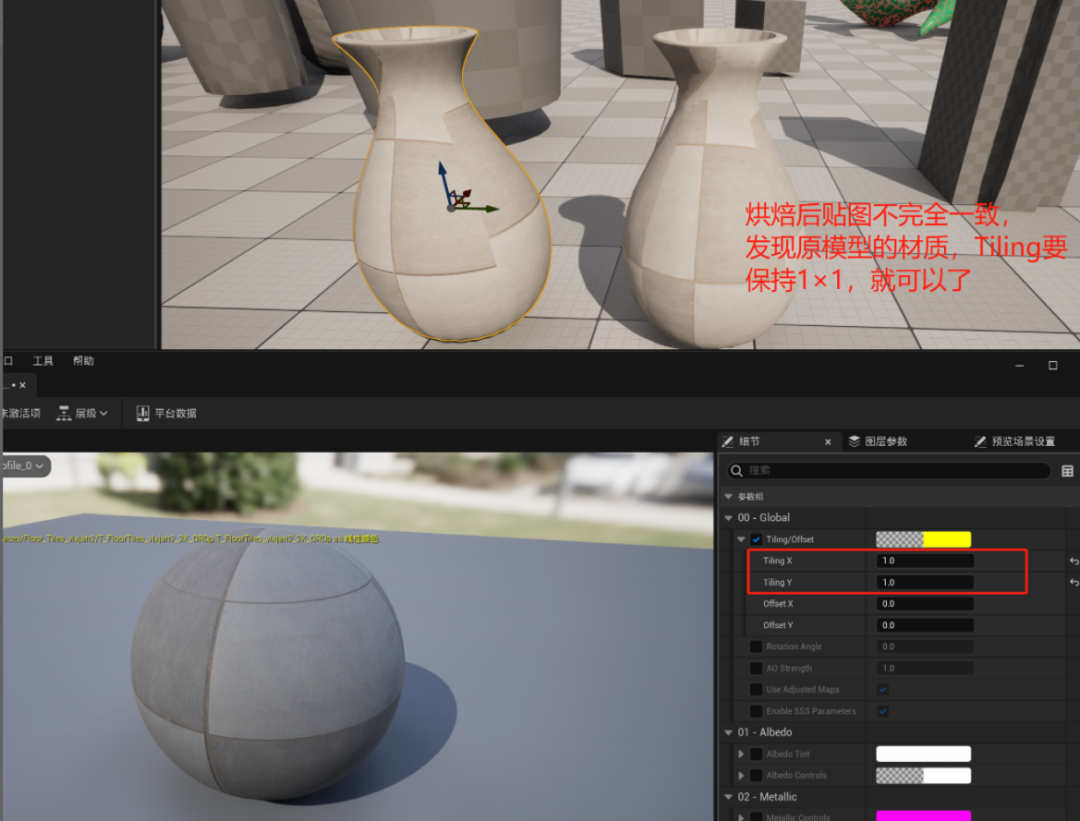

BakeTx烘焙贴图，根据自身或高低模烘焙法线，曲率，位置等贴图，烘焙基础颜色要有源贴图

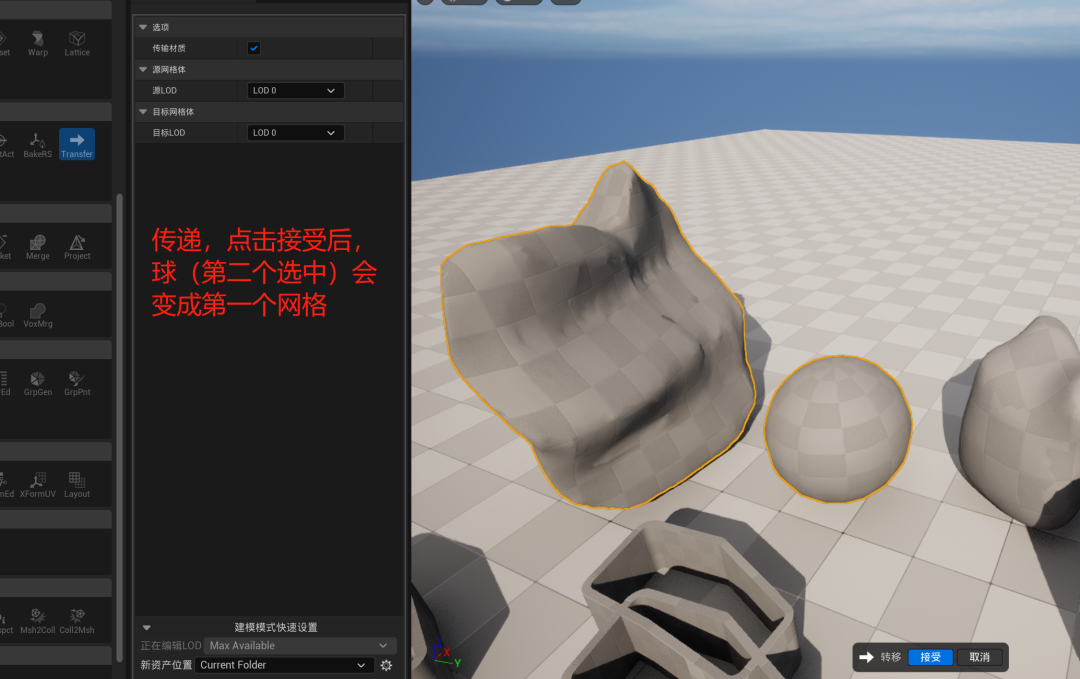

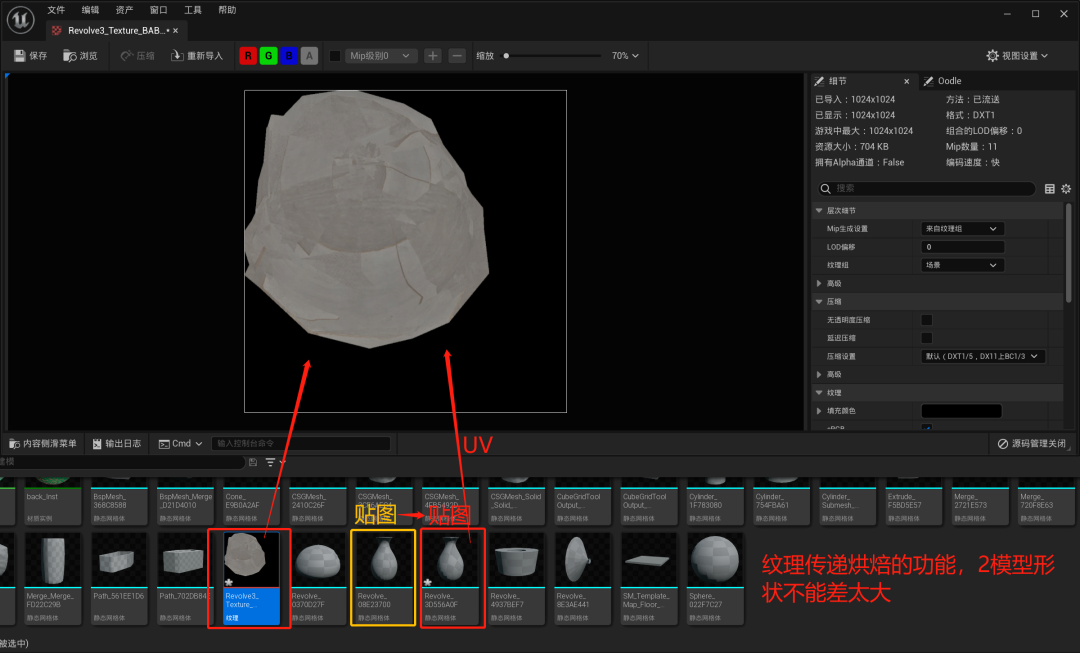

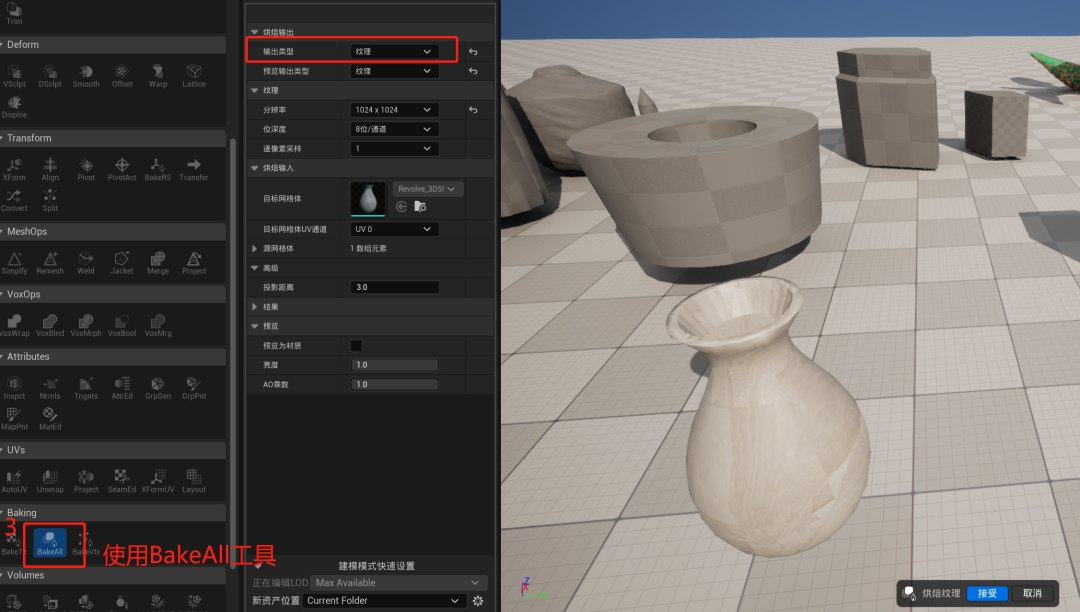

BakeAll烘焙贴图，可以做贴图传递

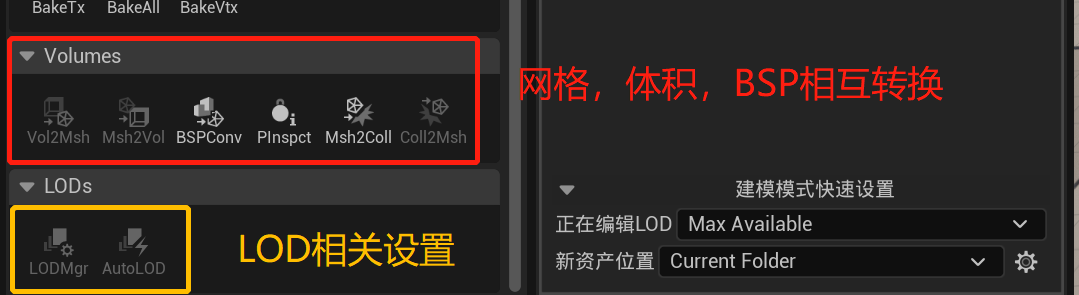

Part11Volumes和LODs

Part12Geometry Script插件

插件提供一些建模的蓝图接口，可以通过编辑器蓝图工具处理模型或程序化建模

Part13总结

本文主要对UE5的内置建模工具进行了简单的尝试，通过其内置的建模工具，我们可以在UE5中搞定部分模型处理的问题，而不需要来回在3dmax等建模工具中来回切换。
