1.源码生成与移植

从站源码创建和移植部分不说了，重点是在SSC中勾选BOOTSTRAPMODE_SUPPORTED和FOE_SUPPORTED。FOE 进行固件更新可以再OP模式下进行，但是最好是在BootStrap模式下进行，在该状态下只能进行FOE通信，更安全一些。生成的文件中有几个文件bootloaderappl.c、bootloaderappl.h、bootmode.c、bootmode.h。我主要对bootloaderappl.c中的函数进行修改，bootmode中的函数我没有去做修改。

2.代码解析
1.FOE_ServiceInd

FOE_ServiceInd在接收到FOE数据的时候会调用，输入参数为接收到的数据包。

UINT8 FOE_ServiceInd(TFOEMBX MBXMEM * pFoeInd)
{
  ...
  初始化状态，计算接收的FOE数的长度
  ...
    switch ( SWAPWORD(pFoeInd->FoeHeader.OpCode) )
    {
    case ECAT_FOE_OPCODE_RRQ:
         如果是读请求，调用FOE_Read处理，返回状态值。
    case ECAT_FOE_OPCODE_WRQ:
         如果是写请求，调用FOE_Write处理，返回状态值。
    case ECAT_FOE_OPCODE_DATA:
        如果是数据包，调用FOE_Data处理，返回状态值
    case ECAT_FOE_OPCODE_ACK:
        如果是应答包，调用FOE_Ack处理，返回状态值
    case ECAT_FOE_OPCODE_ERR:
       如果是错误码，调用FOE_Error处理，返回状态值
    case ECAT_FOE_OPCODE_BUSY:
      如果是重发请求，调用FOE_Busy处理，返回状态值
    if ( nextState <= FOE_MAXDATA )
    {

    }
    else if ( nextState <= FOE_MAXBUSY )
    {
      ...
         根据状态值，对数据进行填充，然后发送
      ....

    return 0;
}

因此我们需要实现的就是FOE_Read、FOE_Write、FOE_Data、FOE_Ack、FOE_Error、FOE_Busy这几个函数。

2.FOE_Read

FOE_Read调用的pAPPL_FoeRead函数；FOE_Read里面主要就是判断一下文件名和密钥，然后读取第一包数据包

/**
 * @******************************************************************************:
 * @func: [recv_RRQ]
 * @description: 接收到读请求信号调用函数
 * @note:
 * @author: gxf
 * @param [UINT16 MBXMEM *] pName 请求的文件名
 * @param [UINT16] nameSize 请求的文件名长度
 * @param [UINT32] password 密钥
 * @param [UINT16] maxBlockSize 读取数据长度
 * @param [UINT16] *pData 读取数据的存储地址
 * @return [UINT16] 返回读取的数据的长度
 * @==============================================================================:
 */
UINT16 recv_RRQ(UINT16 MBXMEM * pName, UINT16 nameSize, UINT32 password, UINT16 maxBlockSize, UINT16 *pData)
{
    UINT16 i = 0;
    UINT16 readsize = 0;
    CHAR aReadFileName[MAX_FILE_NAME_SIZE];

    /* 判断文件名长度 */
    if ((nameSize + 1) > MAX_FILE_NAME_SIZE)
    {
        return ECAT_FOE_ERRCODE_DISKFULL;
    }
    if(password != PSWD)
    {
        /* 密钥无效 */
        return ECAT_FOE_ERRCODE_NORIGHTS;
    }
    /* 拷贝文件名到数组中 */
    MBXSTRCPY(aReadFileName, pName, nameSize);
    aReadFileName[nameSize] = '\0';
    /* 判断文件名 获取文件地址 文件长度 */
    if(strcmp("app1",aReadFileName) == 0)
    {
        u32Appaddr = APP1_ADDR;
        u32FileSize = flash_read32(APP1_LEN_ADDR);
        if(u32FileSize>196608) u32FileSize = 196608;
    }else if(strcmp("app2",aReadFileName) == 0){
        u32Appaddr = APP2_ADDR;
        u32FileSize = flash_read32(APP2_LEN_ADDR);
        if(u32FileSize>196608) u32FileSize = 196608;
    }else{
        /* 文件未找到 */
        return ECAT_FOE_ERRCODE_NOTFOUND;
    }
    /* 判断文件大小 */
    if (u32FileSize == 0)
    {
        return ECAT_FOE_ERRCODE_NOTFOUND;
    }
    readsize = maxBlockSize;
    if (u32FileSize < readsize)
    {
        readsize = (UINT16)u32FileSize;
    }
    flash_read8_multiple(u32Appaddr, (uint8_t *)pData, readsize);
    return readsize;
}
3.FOE_Write

FOE_Write调用的pAPPL_FoeWrite函数；FOE_Write主要就是判断一下文件名和密钥；然后做一些文件写入的准备比如打开文件，我这里是操作flash，所以是擦除flash。如果没有错误，在FOE_ServiceInd函数中会自动帮我们返回第一包ACK。

/**
 * @******************************************************************************:
 * @func: [recv_WRQ]
 * @description: 接收到写请求的调用函数
 * @note:
 * @author: gxf
 * @param [UINT16 MBXMEM *] pName 待写文件的名字
 * @param [UINT16] nameSize 名字长度
 * @param [UINT32] password 密钥
 * @return [*] 0:正确；其他:错误
 * @==============================================================================:
 */
UINT16 recv_WRQ(UINT16 MBXMEM * pName, UINT16 nameSize, UINT32 password)
{
    if(password != PSWD)
    {
        /* 密钥无效 */
        return ECAT_FOE_ERRCODE_NORIGHTS;
    }
    /* 如果当前运行的是APP2 ，则更新APP1 所在的位置 */
    if(flash_read32(APP_FLAG) ==  APP2_ADDR)
    {
        u32Appaddr = APP1_ADDR;
    }else{
        u32Appaddr = APP2_ADDR;
    }
    /* 擦除flash等待写入 */
    if(u32Appaddr == APP1_ADDR)
    {
        if(flash_erase_sector_multiple(4,5) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
    }else{
        if(flash_erase_sector_multiple(6,7) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
    }
    nFileWriteOffset = 0;
    u32FileSize = 0;
    return 0;

}
4.FOE_Ack

FOE_Ack调用的是pAPPL_FoeReadData，它主要就是读取数据，然后存到指定的地址中

/**
 * @******************************************************************************:
 * @func: [recv_ACK]
 * @description: 接收到应答信号的调用函数
 * @note:
 * @author: gxf
 * @param [UINT32] offset 读取的地址的偏移量（相对于首次读取）
 * @param [UINT16] maxBlockSize 读取的数据长度
 * @param [UINT16] *pData 读取数据的存储地址
 * @return [UINT16] 返回读取的数据的长度
 * @==============================================================================:
 */
UINT16 recv_ACK(UINT32 offset, UINT16 maxBlockSize, UINT16 *pData)
{
    UINT16 readsize = 0;

    /* 如果文件大小小于指针的偏移量，说明文件已经读完了*/
    if (u32FileSize < offset)
    {
        return 0;
    }

    /* 剩余未读取 */
    readsize = (UINT16)(u32FileSize - offset);
    /* 读取大小 */
    if (readsize > maxBlockSize)
    {
        readsize = maxBlockSize;
    }
    /* 读取文件大小 */
    flash_read8_multiple(u32Appaddr+offset, (uint8_t *)pData, readsize);
    return readsize;
}
5.FOE_Data

FOE_Data调用的pAPPL_FoeWriteData，主要就是向文件中写入数据

/**
 * @******************************************************************************:
 * @func: [recv_DATA]
 * @description: 接收到数据包的调用函数
 * @note:
 * @author: gxf
 * @param [UINT16 MBXMEM *] pData 带写入数据的地址
 * @param [UINT16] Size 写入数据的长度
 * @param [BOOL] bDataFollowing 是否还有数据数据
 * @return [*] 0:正确；其他:错误
 * @==============================================================================:
 */
UINT16 recv_DATA(UINT16 MBXMEM * pData, UINT16 Size, BOOL bDataFollowing)
{

    if ((nFileWriteOffset + Size) > MAX_FILE_SIZE)
    {
        return ECAT_FOE_ERRCODE_DISKFULL;
    }

    if (Size)
    {
        /* 写flash */
        if(flash_write8_multiple(u32Appaddr+nFileWriteOffset,(uint8_t *)pData,Size)!=0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
    }
    /* 后面是否还有数据 */
    if (bDataFollowing)
    {
        nFileWriteOffset += Size;
    }
    else
    {
        /* 最后一包数据 计算总的接收文件长度 */
        u32FileSize = nFileWriteOffset + Size;
        nFileWriteOffset = 0;
        /* 保存下次上电运行的APP地址 和 APP的长度*/
        UINT32 app1length = flash_read32(APP1_LEN_ADDR);
        UINT32 app2length = flash_read32(APP2_LEN_ADDR);
        UINT32 appflag    = flash_read32(APP_FLAG);
        if(u32Appaddr == APP1_ADDR)
            app1length = u32FileSize;
        else
            app2length = u32FileSize;
        if(flash_erase_sector(2) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
        if(flash_write32(APP_FLAG,appflag) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
        if(flash_write32(APP1_LEN_ADDR,app1length) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
        if(flash_write32(APP2_LEN_ADDR,app2length) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;
        if(flash_write32(UPDATE_APP_FLAG,u32Appaddr) != 0)
            return ECAT_FOE_ERRCODE_FLASH_ERROR;

    }

    return 0;
}
6.FOE_Error

FOE_Error调用了pAPPL_FoeError，由于是测试程序，所以这个函数我没有去修改，当接收到错误包的时候，我们可以进行一些关闭文件等操作。

7.FOE_Busy

FOE_Busy调用了FOE_Ack，重新发送上一包数据。

UINT16 FOE_Busy(UINT16 done, UINT32 fileOffset, UINT16 MBXMEM * pData)
{
    return FOE_Ack(fileOffset, pData);
}
其他

上面的几个函数都是bootloaderappl.c中的，只是函数名字我改了。在MainInit函数中做一下赋值，如下：

UINT16 MainInit(void)
{
   ...
    pAPPL_FoeRead = recv_RRQ;
    pAPPL_FoeReadData = recv_ACK;
    pAPPL_FoeError = NULL;
    pAPPL_FoeWrite = recv_WRQ;
    pAPPL_FoeWriteData = recv_DATA;

    pAPPL_MainLoop = NULL;
/*ECATCHANGE_END(V5.12) ECAT8*/
    ...
}

TwinCAT测试

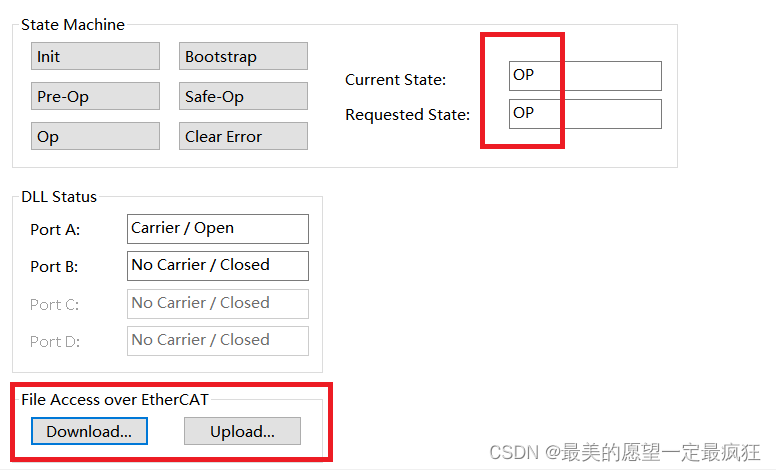

在这里插入图片描述

测试很简单，我是使用TwinCAT作为主机进行测试的。OP模式下和Bootstrap模式下都可以进行上传和下载。图中标记的Download是将PC端的文件写入从站的。Upload是将从站中的文件读取到PC端。
