三极管NPN/PNP/NEMOSFET演示：Uce

已于 2024-04-24 10:34:05 修改
阅读量1.1k 收藏
点赞数 33
文章标签： 单片机 嵌入式硬件
于 2024-04-23 10:10:19 首次发布
你看着给把---给多一点更好
本文链接：https://blog.csdn.net/geniusChinaHN/article/details/138113257
版权
文章探讨了当Uce超过0.3V时三极管进入放大状态的特性，指出其与理想值0.7V的差异，并强调增大电压对输出电流的影响不大。同时介绍了PNP和NPN三极管以及NMOS管的电压和电流关系，揭示了它们之间的区别和规律。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

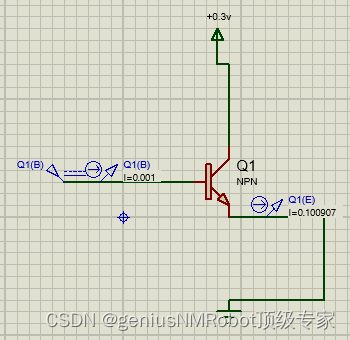

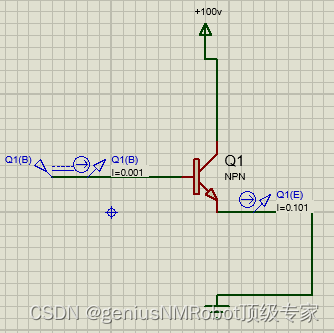

当Uce>0.3V的时候，三极管进入放大状态，这跟想象的0.7V有点不一样。即使在增大Uce电压也没什么用了：从0.3V改成100V，输出电流几乎不变

后面这个是MOS管：Uc >Ub >Ue.

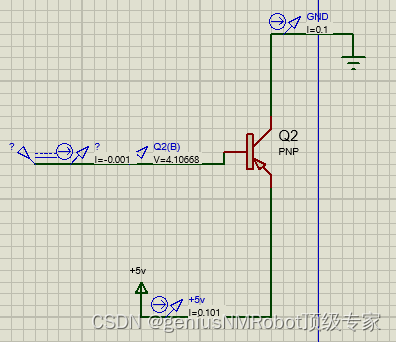

后面这个是PNP三极管

可以看出PNP电压关系是：Ue > Ub >Uc;

                NPN电压关系：Uc > Ub > Ue;正好顺序是反的

                NMOS电压   ：Uc >Ub >Ue.和三极管是一样的

电压顺序出来以后，电流自然就很简单
